Штангенциркули MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-BA, 16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16 EWRi-SI, 16 EWR-AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16 EWRi-LI, ГРСИ 82838-21
Номер госреестра:
82838-21
Наименование СИ:
Штангенциркули
Обозначение типа:
MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-BA, 16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16 EWRi-SI, 16 EWR-AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16 EWRi-LI
Производитель:
Mahr GmbH, Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
26.08.202026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1852
Лист № 1
Регистрационный № 82838-21Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16
EWRi-BA, 16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16
EWRi-SI, 16 EWR-AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16
EWRi-LI
Назначение средства измерений
Штангенциркули MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-
BA, 16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16 EWRi-SI, 16 EWR-
AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16 EWRi-LI (далее -
штангенциркули) предназначены для измерений наружных и внутренних линейных
размеров деталей, а также глубины пазов, выемок, расстояний между центрами отверстий и
т.д.
Описание средства измерений
Принцип действия штангенциркулей основан на измерении линейных размеров с
выводом показаний на жидкокристаллический(ЖК) trialцифрового отсчетного
устройства.
Штангенциркули состоят из следующих элементов: штанги, рамки, зажимающего
элемента, цифрового отсчетного устройства в виде жидкокристаллического дисплея,
глубиномера, губок с плоскими измерительными поверхностями для измерений наружных
размеров и губок с кромочными измерительными поверхностями для измерений внутренних
размеров, встроенного источника питания.
Штангенциркулимоделей16 EWR-VS, 16EWRi-VSимеютрегулируемые
измерительные губки, изготавливаются с выводом данных на внешнее устройство USB, Оpto
RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-BA, 16 EWRi-BA имеют регулируемые
измерительные губки и предназначены для измерений расстояний между центрами
отверстий, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C,
Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-SA, 16 EWRi-SA, 16 EWRi-AA, 16 EWR-AA c
угловымиизмерительныминаконечникамидляизмеренийнаружныхканавок,
изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic
или Integrated Wireless.
Штангенциркули моделей 16 EWR-SI, 16 EWRi-SI, MarCal 16 EWRi-AI, 16 EWR-AI с
угловыми измерительными наконечниками предназначены для измерений внутренних
канавок, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C,
Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-RW, 16 EWRi-RW предназначены для измерений
толщины стенок труб, изготавливаются с выводом данных на внешнее устройство USB, Оpto
RS232C, Digimatic или Integrated Wireless.
Лист № 2
Всего листов 9
Штангенциркули моделей 16 EWR-LI, 16 EWRi-LI с удлиненными губками для
измерений внутренних размеров, изготавливаются с выводом данных на внешнее устройство
USB, Оpto RS232C, Digimatic или Integrated Wireless.
У всех штангенциркулей имеется защита IP67, контрастная 8,5 или 11 мм
жидкокристаллическая индикация (LCD), нержавеющая рамка и направляющая.

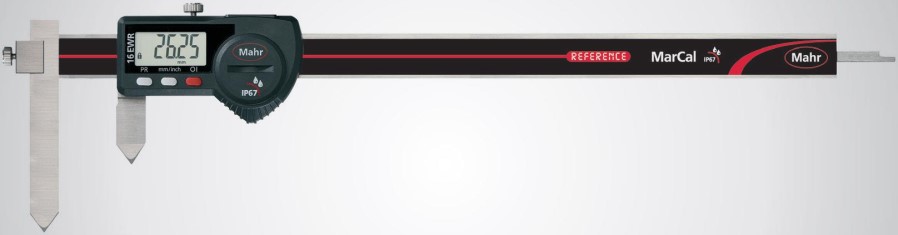

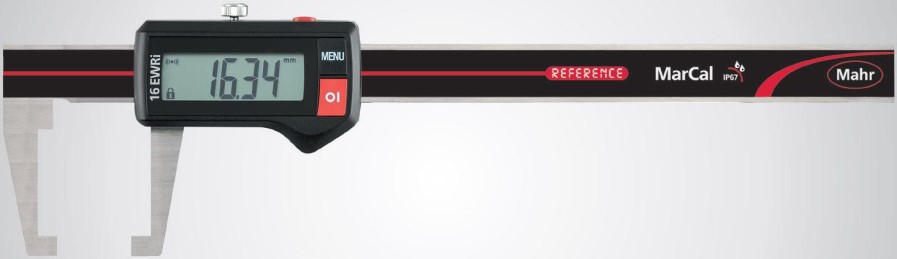

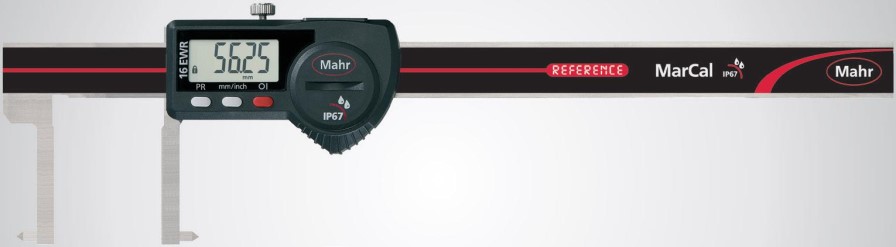

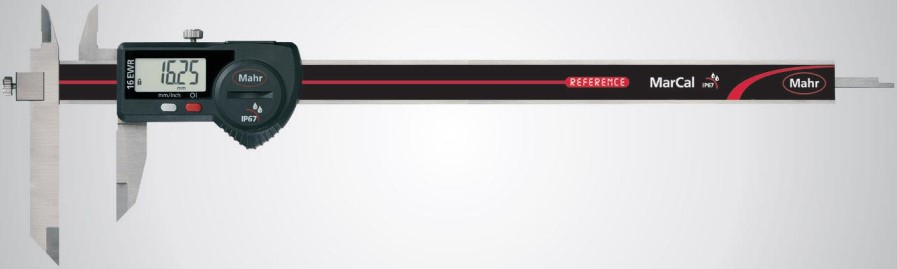

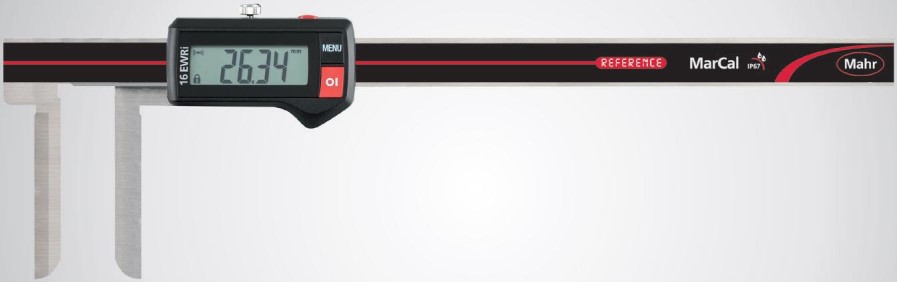

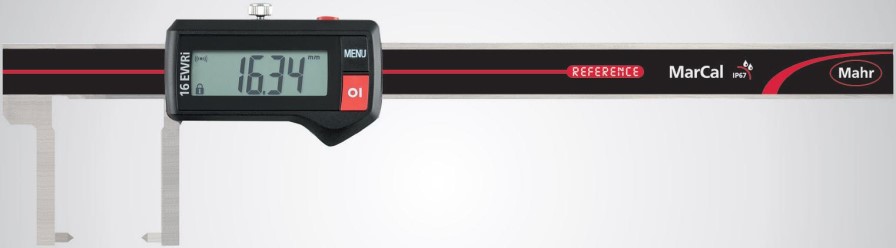

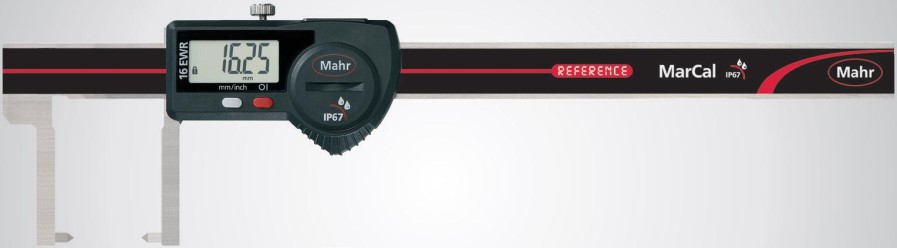

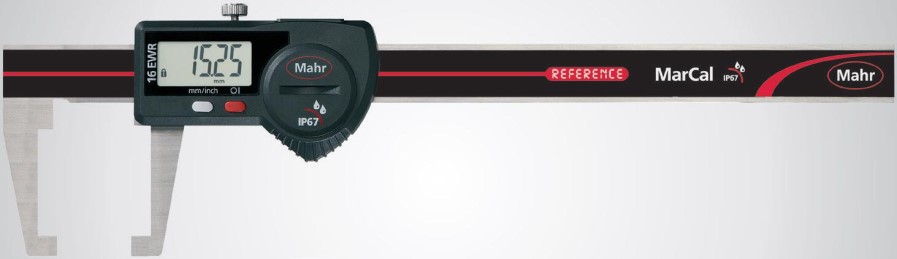

Общий вид штангенциркулей указан на рисунках 1-16.
Рисунок 1 – Общий вид штангенциркулей модели16 EWRi-VS
Рисунок 2 – Общий вид штангенциркулей модели 16 EWR-VS

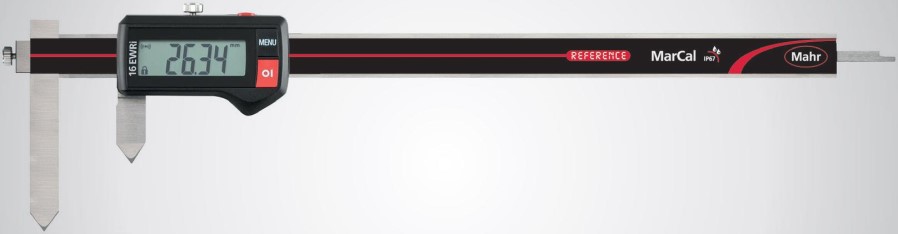

Рисунок 3 – Общий вид штангенциркулей модели 16 EWRi-BA
Рисунок 4 – Общий вид штангенциркулей модели 16 EWR-BA
Лист № 3
Всего листов 9
Рисунок 5 – Общий вид штангенциркулей модели 16 EWRi-SA
Рисунок 6 – Общий вид штангенциркулей модели 16 EWR-SA
Рисунок 7 – Общий вид штангенциркулей модели 16 EWRi-AA
Рисунок 8 – Общий вид штангенциркулей модели 16 EWR-AA
Лист № 4
Всего листов 9
Рисунок 9 – Общий вид штангенциркулей модели 16 EWRi-SI
Рисунок 10 – Общий вид штангенциркулей модели 16 EWR-SI

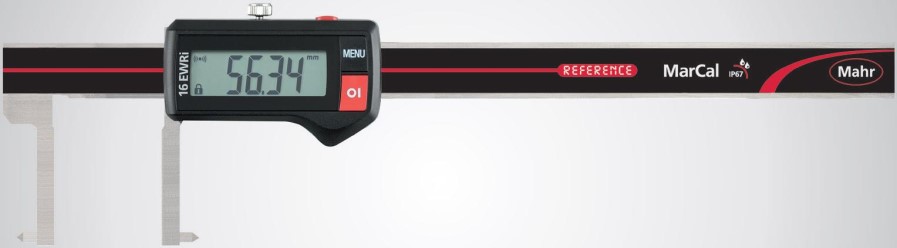

Рисунок 11 – Общий вид штангенциркулей модели 16 EWRi-AI
Рисунок 12 – Общий вид штангенциркулей модели 16 EWR-AI
Лист № 5
Всего листов 9

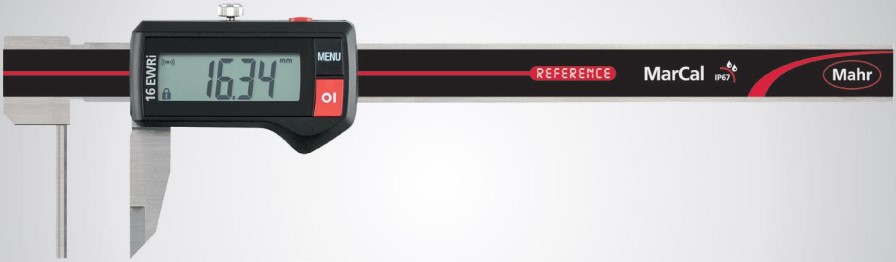

Рисунок 13 – Общий вид штангенциркулей модели16 EWRi-RW

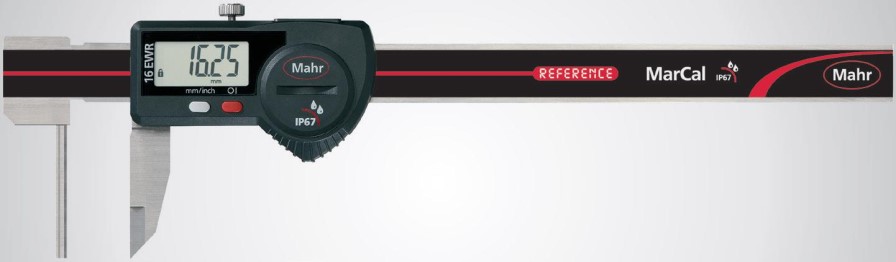

Рисунок 14 – Общий вид штангенциркулей модели 16 EWR-RW
Рисунок 15 – Общий вид штангенциркулей модели 16 EWRi-LI
Рисунок 16 – Общий вид штангенциркулей модели 16 EWR-LI
Пломбированиекорпусацифровогоотсчетногоустройстваот
несанкционированного доступа не предусмотрено.
Лист № 6
Всего листов 9
Программное обеспечение
Штангенциркули MarCal моделей 16 EWRi-VS, 16 EWRi-BA, 16 EWRi-SA, 16 EWRi-
AA, 16 EWRi-SI, 16 EWRi-AI, 16 EWRi-RW, 16 EWRi-LI используют в своем составе
программное обеспечение (ПО), разработанное для передачи результатов измерений на
внешнее устройство.
Таблица 1 - Сведения об идентификационных данных ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
MarCom
V 1.0 и выше
Код доступа
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения приборов соответствует уровню «высокий» в
соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Шаг
ммабсолютной
Таблица 2 – Диапазон измерений, шаг дискретности и пределы допускаемой абсолютной
погрешности
Пределы
Модель
Диапазон измерений,
дискретности,
допускаемой
м
м
погрешности, мм
16 EWR-VS, 16 EWRi-VSот 0 до 2000,01 ±0,04
16 EWR-BA, 16 EWRi-BAот 10 до 2100,01±0,04
16 EWR-SA, 16 EWRi-SA от 0 до 1400,01±0,03
16 EWR-AA, 16 EWRi-AA от 0 до 1500,01±0,03
16 EWR-SI, 16 EWRi-SIот 20 до 1700,01±0,03
16 EWR-AI, 16 EWRi-AIот 10 до 1600,01±0,03
16 EWR-RW, 16 EWRi-RW от 0 до 1500,01±0,05
16 EWR-LI, 16 EWRi-LIот 10 до 2000,01±0,05
±0,04
10
0.07
0.02
0,01
Значение
20,0±0,1
10,0±0,1
Таблица 3 – Основные метрологические характеристики
Наименование характеристики
Размер сдвинутых до соприкосновения губок с цилиндрическими и
радиусными поверхностями для измерений внутренних размеров и его
отклонение для моделей:
- 16 EWR-SI, 16 EWRi-SI
- 16 EWR-AI, 16 EWRi-AI
Пределы допускаемой абсолютной погрешности при измерении глубины,
равной 20 мм для моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-
BA, мм, не более
Расстояние между кромочными измерительными поверхностями губок для
внутреннихизмеренийдлямоделей16EWR-VS,16EWRi-VS,
установленных на размер 10 мм, мм
Допуск параллельности кромочных измерительных поверхностей губок для
внутреннихизмеренийдлямоделей16EWR-VS,16EWRi-VS,
установленных на размер 10 мм, мм, не более
Лист № 7
Всего листов 9
0,01
0,04
Продолжение таблицы 3
Наименование характеристикиЗначение
Допуск плоскостности и прямолинейности* измерительных поверхностей
для моделей 16 EWRi-VS, 16 EWR-VS, 16 EWRi-RW, 16 EWR-RW, мм
Допуск параллельности измерительных поверхностей губок для измерений
наружных размеров для моделей 16 EWR-VS, 16 EWRi-VS, мм
Допуск параллельности образующей цилиндрической губки и поверхности
губки с плоской измерительной поверхностью для моделей 16 EWR-RW, 160,05
EWRi-RW, мм
Допускпараллельностиизмерительныхповерхностейгубок
штангенциркулей моделей 16 EWRi-LI, 16 EWR-LI для измерений0,05
внутренних размеров, мм
Расстояние между вершинами профилей губок для измерений расстояний
между центрами отверстий для моделей 16 EWRi-BA, 16 EWR-BA и его10,00±0,03
отклонение, мм
Примечание: * -требования к плоскостности и прямолинейности относятся только к
измерительным поверхностям шириной более 4 мм
Значение
Таблица 4 – Условия эксплуатации и средний срок службы
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %, не более
Средний срок службы, лет, не менее
+15 до +25
80
5
Таблица 5 - Габаритные размеры и масса штангенциркулей
Модель
Диапазон
измерений, мм
Масса, кг, не
более
16 EWRi-VS, 16 EWR-VS
16 EWRi-BA, 16 EWR-BA
16 EWRi-SA, 16 EWR-SA
16 EWRi-AA, 16 EWR-AA
16 EWRi-SI, 16 EWR-SI
16 EWRi-AI, 16 EWR-AI
16 EWRi-RW, 16 EWR-RW
16 EWRi-LI, 16 EWR-LI
от 0 до 200
от 10 до 210
от 0 до 140
от 0 до 150
от 20 до 170
от 10 до 160
от 0 до 150
от 10 до 200
Габаритные размеры
(Длина х Ширина х
Высота), мм, не более
278х105х17
278х75х17
235х68x17
235х68x17
235х68x17
235х68x17
235х68x17
285х99x17
0,8
0,8
0,5
0,5
0,5
0,5
0,5
0,8
Знак утверждения типа
наносится на титульный лист паспорта прибора типографским способом.
Лист № 8
Всего листов 9
Комплектность средства измерений
Таблица 6 – Комплектность средств измерений
НаименованиеОбозначениеКоличество
Штангенциркуль - 1 шт.
Элемент питания - 1 шт.
Приемник iStick* или кабель передачи данных* - 1 шт.
Программноеобеспечение* для передачи - 1 шт.
данных
Футляр-1 шт.
Паспорт ШЦЦ.00.00.002 ПС1 экз.
Методика поверки МП 203-52-20201 экз.
Примечание: * -поставляется по дополнительному заказу для штангенциркулей MarCal
моделей 16 EWRi-VS, 16 EWRi-BA, 16 EWRi-SA, 16 EWRi-AA, 16 EWRi-SI, 16 EWRi-AI, 16
EWRi-RW, 16 EWRi-LI
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
штангенциркулям MarCal моделей 16 EWR-VS, 16 EWRi-VS, 16 EWR-BA, 16 EWRi-BA,
16 EWR-SA, 16 EWRi-SA, 16 EWR-AA, 16 EWRi-AA, 16 EWR-SI, 16 EWRi-SI, 16 EWR-
AI, 16 EWRi-AI, 16 EWR-RW, 16 EWRi-RW, 16 EWR-LI, 16 EWRi-LI
Техническая документация изготовителя.
Изготовитель
Mahr GmbH, Германия
Адрес: P.O. Box 100254, 73702, Esslingen
Reutlinger Strasse 48, 73728 Esslingen
Телефон: (49 711) 9312600
Факс: (49 711) 9312725
E-mail:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Лист № 9
Всего листов 9
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80527-20 | Штангенциркули | Werka | WERKA CO., LTD, Китай | 1 год | Перейти |
| 9680-90 | Штангенциркули со стрелочным отсчетом | 124 | Завод "Калибр", г.Москва | 1 год | Перейти |
| 80952-21 | Штангенциркули специальные | ШЦС, ШЦЦС | Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент"), г. Самара | 1 год | Перейти |
| 31787-06 | Штангенциркули | Holex мод. 415100, 415160, 415270, 415310, 415610, 417600 | Фирма "Hoffmann GmbH Qualitatswerkzeuge", Германия | 1 год | Перейти |
| 33387-06 | Штангенциркули с отсчетом по круговой шкале | 16 U | Фирма "Mahr GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
