УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «3» сентября 2021 г. № 1943
Лист № 1
Регистрационный № 82833-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Анализатор влажности HygroTrace
Назначение средства измерений
АнализаторывлажностиHygroTrace(далееанализаторы)предназначеныдля
автоматических измерений объёмной доли влаги и температуры точки росы в природном газе
и других газах, не взаимодействующих с фосфорным ангидридом.
Описание средства измерения
Анализаторы являются автоматическими, цифровыми, непрерывно-действующими
стационарными приборами. Работа анализатора основана на непрерывном извлечении влаги из
дозируемого потока анализируемого газа высокоэффективным сорбентом и одновременном
электролитическом разложении извлеченной влаги под действием постоянного напряжения на
водород и кислород с измерением тока электролиза.
Основным элементом анализатора является кулонометрический чувствительный
элемент, состоящий из стеклянного цилиндрического корпуса, в канале которого размещены
платиноиридиевые электроды, выполненные в виде геликоидальных несоприкасающихся
спиралей. Электроды расположены последовательно друг за другом по ходу газового тракта и
вплавлены в стекло. Между электродами нанесена пленка частично гидратированной
пятиокиси фосфора (Р
2
О
5
), обладающая высокой влагосорбирующей способностью. Через
чувствительный элемент проходит анализируемый газ, расход которого поддерживается
постоянным. Величина расхода газа выбрана таким образом, чтобы практически вся влага
извлекалась из потока анализируемого газа пленкой пятиокиси фосфора. К электродам
приложено напряжение от источника постоянного тока, величина которого превышает
потенциал разложения воды. Одновременно с непрерывным количественным поглощением
влагипленкойсорбирующеговеществапроисходитэлектролитическоеразложение
поглощенной влаги. В установившемся режиме ток электролиза является мерой объемной доли
влаги в газе. Анализируемый газ подается на анализатор через внешний регулятор давления,
понижающий давление анализируемого газа до рабочего давления анализатора. Измерение
давления анализируемого газа до редуцирования выполняется внешним манометром с токовым
выходным сигналом (4…20) мА (КТ 0,25, диапазон измерений (0…16) МПа), подключаемом к
анализатору. Анализатор производит автоматический пересчет измеренной объемной доли
влаги в температуру точки росы при реальном давлении анализируемого газа (до
редуцирования) или давлении газа, предустановленным пользователем. Для подключения
анализатора к источнику анализируемого газа может применяться система подготовки газа
Model-018 ВМПЛ2.848.028.
Анализатор оснащен системой автокалибровки, включающей генератор влажного газа
на основе цеолитового осушителя. Автокалибровка выполняется при включении анализатора в
работу и в дальнейшем, по программе, заданной пользователем. Работоспособность осушителя
и кулонометрического чувствительного элемента контролируется системой автокалибровки.
Лист № 2
Всего листов 6
Анализатор обеспечивает:
- регистрацию измеренных значений объемной доли влаги, температуры точки росы и
значений избыточного давления исследуемого газа в энергонезависимой памяти анализатора;
- определение текущих расчетных значений температуры точки росы при давлении,
отличном от давления, при котором проводилось измерение;
-возможностьпередачиинформацииоработеанализатораиизмеренных
характеристиках в другие измерительно-информационные системы через интерфейс RS-485 по
стандартному протоколу Modbus RTU;
- возможность передачи информации об измеренных характеристиках через аналоговый
интерфейс (4…20) мА.
Анализатор имеет исполнение по взрывозащите «взрывонепроницаемые оболочки «d»»
по ГОСТ IEC 60079-1-2011 с маркировкой взрывозащиты 1Ex d IIC T5 Gb. Оболочка
анализатора имеет степень защиты по ГОСТ 14254-2015 не ниже IР66/IP67.
Trial вид анализатора приведен на рис. 1. Конструкция анализаторов не имеет
предусмотренных мест для установки пломб. Однозначная идентификация каждого экземпляра
анализатора осуществляется по изготовленной методом шелкографии табличке, приклеенной к
боковойсторонеанализатора. Табличка содержит наименованиеанализатора, знакутверждения
типа, исполнение анализатора и его заводской номер. Место нанесения знака поверки
обозначено стрелкой.

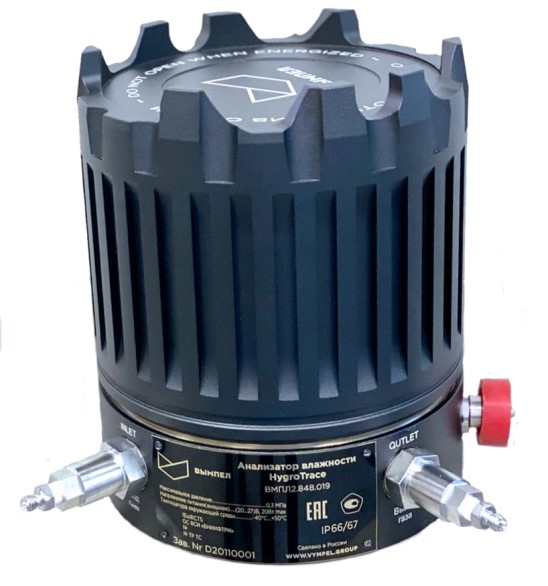

Рисунок 1 – Общий вид анализатора влажности HygroTrace,
место нанесения знака поверки
Лист № 3
Всего листов 6
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для
обеспечения измерений и расчетов объемной доли влаги, массовой концентрации влаги,
температуры точки росы, а также сбора, обработки, хранения, представления и передачи
результатовизмерений.ВстроенноеПО обеспечиваютработусавтономнымПО
HygrovisionKulon. Метрологические характеристики анализаторов оценены с учетом влияния
на них встроенного ПО.
Автономное ПО метрологически значимой части не содержит и предназначено для
выполнения сервисных функций и отображения архива измерений.
Уровень защиты встроенного ПО анализатора от непреднамеренных и преднамеренных
изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания
средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные метрологически значимой части встроенного ПО
анализатора приведены в таблице1. Встроенное ПОидентифицируется посредствомцифрового
выхода RS485 при подключении анализатора к внешним телекоммуникационным системам.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Таблица 1 - Идентификационные данные встроенного ПО анализатора
HygroTrace
1.0
0x48BB2DAE
Метрологические и технические характеристики
Диапазон измерений температуры точки росы*, °С
от 0,1 до 2000
от 1,0 до 2000
от 5,0 до 2000
от 0,07до 1500
* ТТР является пересчетной величиной и зависит от давления
**При рабочем давлении исследуемого газа не более 10 МПа
***
За нормирующее значение принимается разность между максимальным и минимальным
значениями диапазона выходного сигнала
Таблица 2 – Метрологические характеристики
Наименование характеристики
Значение
от -90 до +20
Диапазоны измерений объемной доли влаги, млн
-1
:
- диапазон I
- диапазон II
- диапазон III
Диапазон показаний массовой концентрации влаги, мг/м
3
Пределы допускаемой абсолютной погрешности при измерении
температуры точки росы**, °С, не более±1
Пределы допускаемой абсолютной погрешности при измерении
объемной доли влаги в диапазонеот 0,1 до 1,0 включительно, млн
-1
, не
более±0,1
Пределы допускаемой относительной погрешности при измерении
объемной доли влаги в диапазоне свыше 1 до 2000 млн
-1
, %, не более±7,5
Приведенная погрешность преобразования измеренного значения в
выходной сигнал (4…20) мА***, %, не более±0,3
Лист № 4
Всего листов 6
Номинальное давление исследуемого газа на входе анализатора, МПа
15
16
от -40 до +60
от +10 до +50
Средний срок службы, не менее, лет
10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
0,3
Расход газа через анализатор, л/мин:
- через измерительную магистраль
- через байпасную линию
от 0,05 до 0,1
от 0,5 до 5,0
Потребляемая мощность, Вт, не более
Маркировка взрывозащиты
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)
1Ex d IIC T5 Gb
IP66/67
Выходные сигналы:
- цифровой;
- аналоговый, мА
RS-485
4…20
Напряжение питания, В
Масса, кг, не более
Габаритные размеры (длина×ширина×высота), мм, не более
20… 27
14
230
×
245
×
235
Условия эксплуатации анализатора:
-рабочее давление исследуемого газа при использовании с
оборудованием, поставляемым по спецзаказу(регулятор давления СДГ
131Г / система подготовки газа «Model-018»), МПа, не более
- температура исследуемого газа, °С
- температура окружающей воздуха, °С
- относительная влажность окружающего воздуха при температуре
плюс 35
С и более низкой без конденсации влаги (без прямого
попадания атмосферных осадков), %, не более
- атмосферное давление, мм рт. ст.
80
от 600 до 800
Знак утверждения типа
наносится на табличку анализатора методом шелкографии и на титульный лист
эксплуатационной документации типографским способом.
Комплектность средства измерений
1
1
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
1
ВМПЛ2.848.019 РЭ
поверки»
Основной комплект:
Анализатор влажности HygroTraceВМПЛ2.848.019
«Анализатор влажности HygroTrace. Руководство
по эксплуатации»
«Анализатор влажности HygroTrace. Методика
ВМПЛ2.848.019 МП
«Анализатор влажности HygroTrace Формуляр»ВМПЛ2.848.019 ФО
Свидетельство о поверке
1
1
Лист № 5
Всего листов 6
1
Продолжение таблицы 4
НаименованиеОбозначениеКоличество
1
Копия сертификата об утверждения типа
Копия сертификата на взрывозащиту
(с приложением)
Оборудование, поставляемое по спецзаказу:
Система подготовки газа Model-018ВМПЛ2.848.028
1
Регулятор давленияСГД131Г1
Примечание: Комплектность поставки и дополнительное оборудование могут иметь отличия, не влияющие на
основные эксплуатационные характеристики и на взрывозащищенность изделия
Сведения о методиках (методах) измерений
приведены в ВМПЛ2.848.019 РЭ «Анализатор влажности HygroTrace. Руководство по
эксплуатации».
ГОСТ 20060-83. Газы горючие природные. Методы определения содержания водяных
паров и точки росы влаги.
ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы
по воде».
ИСО 18453:2004 (ISO 18453:2004) «Природный газ. Корреляция между содержанием
воды и точкой росы».
Нормативные и технические документы, устанавливающие требования к анализаторам
влажности HygroTrace»
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений
влажности газов».
ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование.
Общие требования.
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом
взрывозащиты «взрывонепроницаемые оболочки «d».
ВМПЛ2.848.019 ТУ. Анализатор влажности HygroTrace. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«Вымпел» (ООО «НПО «Вымпел»)
ИНН 5017084907
Адрес: Российская Федерация, 143530, Московская обл., Истринский р-н, г. Дедовск,
ул. Школьный проезд, д. 11
Телефон: +7 (495) 992-38-60, факс: +7 (495) 992-38-60 (доб.105)
E-mail:
Web-сайт:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (Восточно-
Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский
филиал ФГУП «ВНИИФТРИ»
Юридический адрес: Российская Федерация, 141570, Московская область, город
Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail:
Web-сайт: www.vniiftri-irk.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г. Номер решения о
прохождении процедуры подтверждения компетентности ПК1-2360 от 21.11.2018
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54013-13 | Система измерительная контроля течи по влажности | СКТВ | ООО "Инженерно-сервисный центр диагностики оборудования АЭС НИКИЭТ", г.Москва | 1 год | Перейти |
| 6779-78 | Анализаторы фотометрические | Донец | Нет данных | Нет данных | Перейти |
| 62251-15 | Анализаторы инфракрасные | ИНФРАСКАН | ООО "ЭКАН", г.С.-Петербург | 1 год | Перейти |
| 24282-03 | Анализаторы шума и вибрации | SVAN-947 | Фирма "Svantek Ltd.", Польша | 1 год | Перейти |
| 47663-11 | Анализаторы выхлопных газов двигателя | Газоанализаторы MGT 5 | Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
