Преобразователи плотности жидкости измерительные 7835, ГРСИ 82822-21
Номер госреестра:
82822-21
Наименование СИ:
Преобразователи плотности жидкости измерительные
Обозначение типа:
7835
Производитель:
Фирма "Mobrey Limited", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
358677, 358689
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «3» сентября 2021 г. № 1943
Лист № 1
Регистрационный № 82822-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи плотности жидкости измерительные 7835
Назначение средства измерений
Преобразователи плотности жидкости измерительные 7835 (далее - преобразователи),
предназначены для непрерывного измерения плотности жидкости в трубопроводах.
Описание средства измерений
Принцип действия преобразователей основан на зависимости собственной частоты ко-
лебаний резонансного контура металлического виброэлемента от плотности измеряемой жид-
кости, находящейся внутри виброэлемента. Колебания виброэлемента поддерживаются с по-
мощью специального пьезорезисторного элемента, управляемого микропроцессором.
Конструктивно преобразователи состоят из полой цилиндрической трубки из нержаве-
ющей стали, внутри которой размещен чувствительный элемент – тонкостенный стальной ци-
линдр, катушка возбуждения, сигнальная катушка и платиновый термометр сопротивления.
Плата усилителя с клеммами колодками размещена в стальной оболочке на корпусе преобразо-
вателя. Элементы схемы усилителя и цепь выходного сигнала залиты эпоксидным компаундом.
Ввод в корпус усилителя осуществлен через кабельный ввод с резиновыми уплотнительными
кольцами. Корпус преобразователя имеет два фланца для монтажа непосредственно в трубо-
провод с измеряемой жидкостью. Метрологические характеристики встроенного термопреобра-
зователя сопротивления не нормируются.
Передача измерительной информации от преобразователей на внешние устройства об-
работки и отображения осуществляется: – для преобразователей со стандартной электроникой в
виде частотного выходного сигнала и аналогового сигнала от встроенного термопреобразовате-
ля сопротивления; – для преобразователей с усовершенствованной электроникой – в виде циф-
ровых сигналов RS232/RS485, частотного и аналогового 4-20 мА выходных сигналов.
Общий вид преобразователя приведен на рисунке 1. Место нанесения заводского номе-
ра указано на рисунке 2. Заводской номер наносится методом металлографики на шильд,
укрепленный на каркасе преобразователя. Пломбирование преобразователей не предусмотрено.
Характер производства преобразователей – единичное, преобразователи: заводские но-
мера: 358677, 358689.

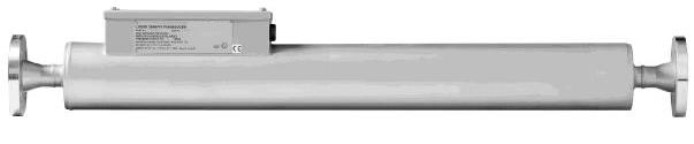

Рисунок 1 – Общий вид преобразователя
Лист № 2
Всего листов 4
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
от 640 до 1100
± 0,005
± 0,003
Значение
± 0,15
Таблица 1 - Основные метрологические характеристики
Наименование характеристики
Диапазон измерений плотности с нормируемыми метрологическими
характеристиками, кг/м
3
Пределы допускаемой основной абсолютной погрешности, кг/м
3
Пределы допускаемой дополнительной абсолютной погрешности из-
мерений плотности при измерении температуры рабочей жидкости на
1
0
С, кг/м
3
Пределы допускаемой дополнительной абсолютной погрешности из-
мерений плотности при изменении давления рабочей жидкости на 1
бар, кг/м
3
Диапазон температуры рабочей жидкости,
0
С
Давление рабочей жидкости, МПа, не более
от 5 до 50
6,3
Таблица 2 - Основные технические характеристики
Наименование характеристики
Рабочая среда
Значение
жидкость без включе-
ния свободного газа
от 0 до 3000
от минус 40 до 60
93
от 16 до 28
17
Диапазон преобразований плотности, кг/м
3
Диапазон температуры окружающей среды,
0
С
Относительная влажность воздуха при температуре 40
0
С, %, не более
Параметры электрического питания:
- напряжение, В
- сила тока, мА, не более
Выходные сигналы:
- аналоговый, мА
- частотный, Гц
- цифровой
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг
Срок службы
Степень защиты по ГОСТ 14254-2015
Маркировка взрывозащиты
от 4 до 20
от 200 до 1200
RS232/RS485
1207×102×160
22
10
IP54
0ExiaIIВT4 X
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Рисунок 2 – Место нанесения заводского номера
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплектность преобразователей приведена в таблице 3.
1 экз.
Количество
1 экз.
1 экз.
Таблица 3 - Комплектность преобразователей
НаименованиеОбозначение
Преобразователь плотности жидкости
измерительный 7835
Сертификат калибровки
«Руководство по установке и настройке
конфигурации. Преобразователи плот-
ности жидкости измерительные Micro
Motion 7835/45/47. Стандартная и усо-
вершенствованная электроника».
Сведения о методиках (методах) измерений
приведены в разделе 6 документа «Руководство по установке и настройке конфигурации. Пре-
образователи плотности жидкости измерительные Micro Motion 7835/45/47. Стандартная и усо-
вершенствованная электроника».
Нормативные документы, устанавливающие требования к преобразователям плотности
жидкости измерительным 7835
Государственная поверочная схема для средств измерений плотности, утверждённая
Приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019
№ 2603
Техническая документация изготовителя.
Изготовитель
Фирма «Mobrey Limited», Великобритания
Адрес: 158 Edinburg Avenue, Slough, SL1 4UE United Kingdom.
Телефон: +44 (0) 1753 756600
Факс: +44 (0) 1753 823589
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии-филиал
Федеральногогосударственногоунитарногопредприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР – филиал ФГУП
«ВНИИМ им. Д.И.Менделеева»)
Фактический адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а».
Юридический адрес: 190005, город Санкт-Петербург, Московский проспект, 19.
Телефон (843) 272-70-62. Факс (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Лист № 4
Всего листов 4
