Системы автоматического метеорологического наблюдения на аэродроме IMS AWOS, ГРСИ 82820-21
Номер госреестра:
82820-21
Наименование СИ:
Системы автоматического метеорологического наблюдения на аэродроме
Обозначение типа:
IMS AWOS
Производитель:
Общество с ограниченной ответственностью "МикроСтеп-МИС", г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «3» сентября 2021 г. № 1943
Лист № 1
Регистрационный № 82820-21Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматического метеорологического наблюдения на аэродроме IMS
AWOS
Назначение средства измерений
Системы автоматического метеорологического наблюдения на аэродроме IMS AWOS
(далее-системыIMSAWOS)предназначеныдляавтоматическихизмерений
метеорологических параметров: скорости и направления воздушного потока, температуры и
относительной влажности воздуха, высоты облаков, метеорологической оптической
дальности, атмосферного давления, количестваосадков, интенсивности осадков, температуры
почвы, энергетической освещенности.
Описание средства измерений
Принцип действия систем IMS AWOS основан на измерении метеорологических
параметровпервичнымиизмерительнымипреобразователямиспоследующим
преобразованием в цифровой код и выдачей результатов измерений на устройствах
отображения.
Принцип действия первичных измерительных преобразователей:
-при измерении относительной влажности воздуха основан на изменении емкости
полимерного конденсатора в зависимости от относительной влажности воздуха;
-при измерении температуры воздуха основан на зависимости
от температуры окружающей среды;
-при измерении температуры почвы основан на зависимости
от температуры окружающей среды;
-при измерении атмосферного давления основан на изменении емкости конденсатора
(емкостнойпреобразователь)илиизменениичастотывибрационно-частотного
преобразователя (вибрационно-частотный преобразователь) в зависимости от изменения
атмосферного давления;
-при измерении скорости воздушного потока основан на преобразовании скорости
воздушного потока во вращательное движение вала и измерении параметров его вращения
(механический преобразователь)илинаизменениивремени распространения ультразвукового
сигнала между излучателем и приемником в зависимости от скорости воздушного потока
(ультразвуковой преобразователь);
-при измерении направления воздушного потока основан на преобразовании угла
поворота флюгарки в электрический сигнал с помощью оптического регистратора угла
поворота или ультразвуковым преобразователем;
-при измерении количества атмосферных осадков основан на взвешивании собранных
осадков устройством взвешивания (весовой преобразователь) или на регистрации количества
электрических импульсов в зависимости от опрокидываний челночного механизма
(челночный преобразователь);
-при измерении высоты облаков основан на измерении времени необходимого для
прохождения импульса света до отражающей или рассеивающей среды;
Лист № 2
Всего листов 15
-при измерении метеорологической оптической дальности (далее – МОД) основаны на
измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной
МОД (нефелометрический преобразователь), или на измерении коэффициента направленного
пропускания импульсного излучения модулированного светового потока, прошедшего через
слой атмосферы фиксированной длины (импульсный фотометрический преобразователь);
-при измерении интенсивности осадков основан на регистрации количества
электрических импульсов за промежуток времени в зависимости от опрокидываний
челночного механизма (челночный преобразователь);
-при измерении энергетической освещенности основан на термоэлектрическом
эффекте, при котором разность температур на тепловом сопротивлении детектора создает
электродвижущую силу, которая прямо пропорциональна созданной разности температур.
Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как
линейная функция от энергетической освещенности поглощенного солнечного излучения.
Конструктивно системы IMS AWOS выполнены по модульному принципу и состоят
из центрального устройства, измерительных каналов, вспомогательных и связующих
компонентов.ЦентральноеустройствопредставляетсобойПЭВМсавтономным
программным обеспечением (ПО «ims»), измерительного преобразователя атмосферного
давления и коммуникационного оборудования. Компоненты центрального устройства
установлены и размещены в помещении служб метеорологического обеспечения. С помощью
линий связи к центральному устройству подключаются измерительные преобразователи
образуя измерительные каналы (далее – ИК). Измерительные преобразователи, используемые
дляизмеренияфизических величин,размещаются посхемам, приведеннымв
эксплуатационной документации.Наименованияизмерительных преобразователей
приведены в таблице 1.
Наименование измерительного
канала
Измерительные преобразователи
Термопреобразователь сопротивления PT100
Таблица 1 – Наименование измерительных преобразователей систем IMS AWOS
Канал измерений влажности и
температуры воздуха
Датчик влажности и температуры воздуха RHT175
Измерители влажности и температуры HMP155
Измерители влажности и температуры HMP45D
Канал измерений температуры
воздуха/почвы
Канал измерений скорости и
направления воздушного
потока
Канал измерений
атмосферного давления
Преобразователи скорости и направления воздушного
потока Thies Clima «First Class»
Преобразователь скорости и направления воздушного
потока ультразвуковые Thies Clima «Ultrasonic
Anemometer 2D»
Преобразователь скорости воздушного потока
WAA151/252
Преобразователь направления воздушного потока
WAV151/252
Преобразователь скорости и направления воздушного
потока ультразвуковые WMT702
Измеритель параметров ветра ИПВ-01
Барометры цифровые MSB181
Барометры цифровые MSB780, MSB780X
Барометры цифровые РТВ220
Барометры цифровые РТВ330
Барометры авиаметеорологические БА-1
Лист № 3
Всего листов 15
Измерительные преобразователи
Пиранометры СMP6, СMP21, SMP3, SMP6, SMP10
Продолжение таблицы 1
Наименование измерительного
канала
Канал измерений высоты
нижней границы облаков
Канал измерений
метеорологической
оптической дальности
Канал измерений
интенсивности
и количества осадков
Измеритель высоты облаков CBME80B
Измеритель высоты облаков CL31
Датчик высоты облаков СТ25К
Регистратор высоты облаков РВО-5
Датчик высоты облаков ДВО-2
Измерители нижней границы облаков Пеленг СД-02-
2006
Датчики оптической видимости Biral (VFP-710, VPF-
730, VPF-750, SWS-050, SWS-100, SWS-250)
Нефелометр FS11/FS11P
Трансмиссометр LT31
Трансмиссометр MITRAS
Нефелометр РWD
Нефелометр FD12/FD12P
Нефелометр FD70
Измеритель дальности видимости (фотометр
импульсный) ФИ-3
Измерители дальности видимости ФИ-4
Измеритель дальности видимости ИМДВ-1
Осадкомер MR2/MR2H и MR3/MR3H
Весовые осадкомеры TRwS
Осадкомер RG13/RG13H
Датчики атмосферных осадков OTT Pluvio² 200/OTT и
Pluvio² 200 RH
Канал измерений
энергетической освещённости
Канал преобразования
сигналов
Регистратор данных AMS 111 II
Регистратор данных AMS 111 IV
Системы IMS AWOS выпускаются с различным количеством ИК. Количество ИК
зависит от типа аэродрома (вертодрома), количества взлётно-посадочных полос. Количество
ИК конкретной системы IMS AWOS указывается в ее формуляре.
Системы IMS AWOS работают непрерывно (круглосуточно), сообщения о
проведенных измерениях передаются через определенные временные интервалы или по
запросу. Для обмена информацией системы IMS AWOS имеют последовательные интерфейсы
передачи данных RS-232, RS-485, а также Ethernet.
Знак поверки наносится на свидетельство о поверке и/или в формуляр. Заводской
номер наносится на корпус центрального устройства в виде наклейки.
Общий вид и схема систем IMS AWOS представлены на рисунке 1 и рисунке 2.
Пломбировканепредусмотрена,длязащитысистемIMSAWOSот
несанкционированногодоступаприменяютсязамки.Схемарасположениязамков
представлена на рисунке 3.
Лист № 4
Всего листов 15

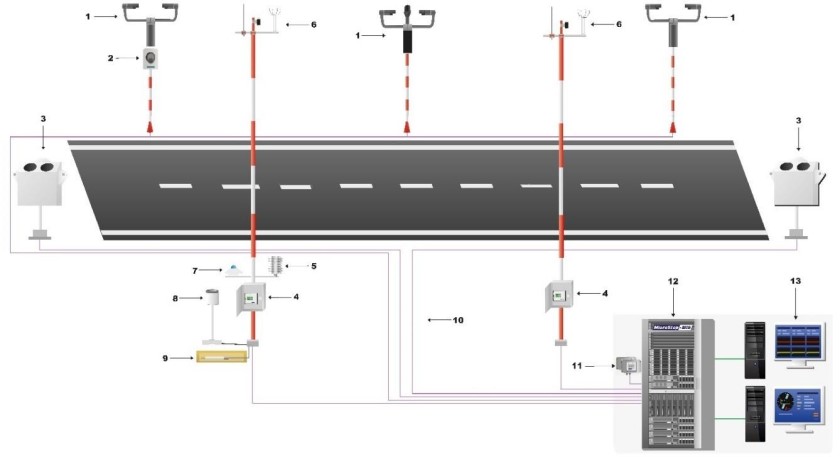

Рисунок 2 – Общая схема системы IMS AWOS
1 – преобразователи МОД, 2 – датчик яркости фона, 3 – преобразователи высоты облаков,
4 – модуль преобразователей измерительных (регистраторов данных), 5 – преобразователь
температуры и влажности воздуха, 6 – преобразователи скорости и направления воздушного
потока, 7 – преобразователь энергетической освещенности, 8– преобразователь
интенсивности и количества осадков, 9 – преобразователь температуры почвы, 10 – линии
связи, 11 – преобразователи атмосферного давления, 12 – модуль центрального устройства,
13 – устройства отображения.

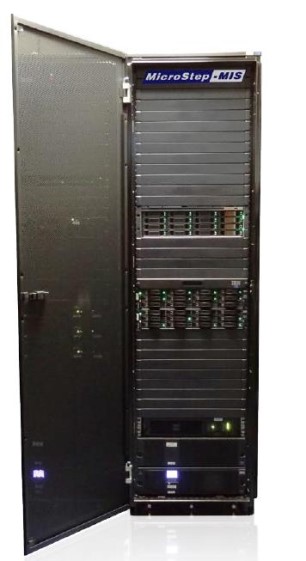

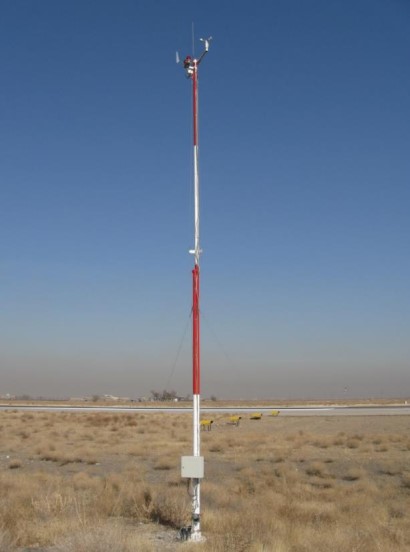

Рисунок 1 – Общий вид систем IMS AWOS
Лист № 5
Всего листов 15
Программное обеспечение
Cистемы IMS AWOS имеют автономное программное обеспечение «ims».
Автономное ПО «ims» установлено в центральной системе и обеспечивает сбор,
обработку,анализ,отображение,архивированиерезультатовизмерений,расчеты
дополнительных параметров таких как точка росы, боковая скорость ветра, тенденция
атмосферного давления и др., создание и передачу метеорологических сообщений,
самопроверку состояния систем.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-
2014.
Идентификационные данные (признаки)
Значение
ims
не ниже 4.1
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Рисунок 3 – Схема расположения замков на системе IMS AWOS
1 – замки на корпусе
1
Лист № 6
Всего листов 15
Метрологические и технические характеристики
Значение
от 500 до 1100
от 600 до 1100
±0,3
от 500 до 1100
±0,3
от 500 до 1100
±0,3
от 600 до 1100
MSB780,
MSB780X
±0,3
±0,15
Таблица 3 – Метрологические характеристики
Наименование Наименование
измерительного применяемогоНаименование характеристики
каналакомпонента
Диапазон измерений атмосферного
давления, гПа
Пределы допускаемой абсолютной
погрешности измерений атмосферного
давления, гПа
MSB780,
MSB780X
Диапазон измерений атмосферного
давления, гПа
MSB181Пределы допускаемой абсолютной
погрешности измерений атмосферного
давления, гПа
ИК
Диапазон измерений атмосферного
атмосферного
давления, гПа
давленияPTB220Пределы допускаемой абсолютной
погрешности измерений атмосферного
давления, гПа
Диапазон измерений атмосферного
давления, гПа
РТВ330Пределы допускаемой абсолютной
погрешности измерений атмосферного
давления, гПа
Диапазон измерений атмосферного
давления, гПа
БА-1Пределы допускаемой абсолютной
погрешности измерений атмосферного±0,5
давления, гПа
Лист № 7
Всего листов 15
Значение
от -60 до +60
от -60 до +60
±0,2
±0,4
от -40 до +60
±0,2
±0,4
ИК
относительной
влажности
воздуха
от 0 до 100
от 0 до 100
от 0 до 100
±0,2
±0,4
Продолжение таблицы 3
Наименование Наименование
измерительного применяемогоНаименование характеристики
каналакомпонента
Диапазон измерений температуры
воздуха, ºC
Пределы допускаемой абсолютной
RHT175погрешности измерений температуры
воздуха, ºC:
- в диапазоне от св. -40 до +60 °С включ.;
- в диапазоне от -60 до -40 °С включ.
Диапазон измерений температуры
воздуха, ºC
ИКПределыдопускаемойабсолютной
те
мп
ер
ату
рыHMP155погрешности измерений температуры, °С:
в
о
здух
а- в диапазоне св. -30 до +50 °С включ.;
- в диапазоне от -60 до -30 °С включ. и
в диапазоне св. +50 до +60 °С
Диапазон измерений температуры
воздуха, ºC
Пределы допускаемой абсолютной
±3
±4
±3
±4
HMP45Dпогрешности измерений температуры, °С:
- в диапазоне св. -30 до +50 °С включ.;
- в диапазоне от -40 до -30 °С включ. и в
диапазоне св. +50 до +60 °С
Диапазон измерений относительной
влажности воздуха, %
Пределы допускаемой абсолютной
RHT175погрешности измерений относительной
влажности воздуха, %:
- в диапазоне от 0 до 90 % включ.;
- в диапазоне св. 90 до 100 %
Диапазон измерений относительной
влажности воздуха, %
Пределы допускаемой абсолютной
HMP155погрешности измерений относительной
влажности воздуха, %:
- в диапазоне от 0 до 90 % включ.;
- в диапазоне св. 90 до 100 %
Диапазон измерений относительной
влажности воздуха, %
Пределы допускаемой абсолютной
HMP45Dпогрешности измерений относительной
влажности воздуха, %:
- в диапазоне от 0 до 90 % включ.;
- в диапазоне св. 90 до 100 %
±3
±4
Лист № 8
Всего листов 15
ИК
температуры
воздуха/почвы
PT100
от -60 до +60
±0,2
±0,4
ИК
скорости
воздушного
потока
Thies Clima
«First Class»
от 0,5 до 60
±(0,2+0,03·V)*
WAA151,
WAA252
от 0,5 до 60
Thies Clima
«Ultrasonic
Anemometer
2D»
от 0,5 до 60
±0,1
±2
WMT700
от 0,5 до 60
±0,2
±3
ИПВ-01
от 0,5 до 60
±0,5
±5
Продолжение таблицы 3
Наименование Наименование
измерительного применяемогоНаименование характеристикиЗначение
каналакомпонента
Диапазон измерений температуры, °С
±0,5
±(0,3+0,04·V)*
Пределы допускаемой абсолютной
погрешности измерений, °С:
- в диапазоне св. -30 до +50 °С включ.;
- в диапазоне от -60 до -30 °С включ. и в
диапазоне св. +50 до +60 °С
Диапазон измерений скорости воздушного
потока, м/с
Пределы допускаемой абсолютной
погрешности измерений скорости
воздушного потока, м/с
Диапазон измерений скорости воздушного
потока, м/с
Пределы допускаемой абсолютной
погрешности измерений, м/с:
-в диапазоне от 0,5 до 5 м/с, включ.;
-в диапазоне св. 5 до 60 м/с
Диапазон измерений скорости воздушного
потока, м/с
Пределы допускаемой погрешности
измерений скорости воздушного потока:
- абсолютной в диапазоне от 0,5 до 5 м/с,
включ., м/с;
- относительной в диапазоне св. 5 до 60
м/с, %
Диапазон измерений скорости воздушного
потока, м/с
Пределы допускаемой погрешности
измерений скорости воздушного потока:
- абсолютной в диапазоне от 0,5 до 7 м/с,
включ., м/с;
- относительной в диапазоне св. 7 до 60
м/с, %
Диапазон измерений скорости воздушного
потока, м/с
Пределы допускаемой погрешности
измерений скорости воздушного потока:
- абсолютной в диапазоне от 0,5 до 6 м/с,
включ., м/с;
- относительной в диапазоне св. 6 до 60
м/с, %
Лист № 9
Всего листов 15
Значение
ИК
направления
воздушного
потока
от 0˚ до 360˚
± 3˚
WAV151,
WAV252,
от 0˚ до 360˚
±3˚
Thies Clima
«Ultrasonic
Anemometer
2D»
от 0˚ до 360˚
±2˚
WMT700
от 0˚ до 360˚
±2˚
от 0˚ до 360˚
от 10 до 1600
± 11
от 0,2
±(0,2+0,05·N)*
Thies Clima
«First Class»
Продолжение таблицы 3
Наименование Наименование
измерительного применяемогоНаименование характеристики
каналакомпонента
Диапазон измерений направления
воздушного потока
Пределыдопускаемойабсолютной
погрешности измерений направления
воздушного потока
направления
абсолютной
направления
абсолютной
направления
направления
абсолютной
направления
направления
Диапазонизмерений
воздушного потока
Пределы допускаемой
погрешности измерений
Диапазонизмерений
воздушного потока
Пределы допускаемой
погрешности измерений
воздушного потока
Диапазонизмерений
воздушного потока
Пределы допускаемой
погрешности измерений
воздушного потока
Диапазонизмерений
воздушного потока
±10˚
±3˚
Пределы допускаемой абсолютной
ИПВ-01
погрешности измерений направления
воздушного потока:
- в диапазоне от 0,5 до 1 м/с включ.;
- в диапазоне св. 1 м/c до 60 м/с
Диапазон измерений энергетической
ИК
С
MP6,
С
MP21
освещенности, Вт/м²
энер
г
етической S
M
P3, S
M
P6,
Пределы допускаемой относительной
осв
ещ
енностиS
M
P10
погрешности измерений энергетической
освещенности, %
Диапазон измерений
ИК
MR
2,
MR
2H
интенсивности осадков, мм/ч
интенсивности MR3, MR3H Пределы допускаемой абсолютной
ос
а
д
к
ов
R
G13,
R
G
13H
погрешности измерений интенсивности
осадков, мм/ч
Лист № 10
Всего листов 15
Значение
ИК высоты
облаков
±10
±10
СL31
от 10 до 7600
±10
±10
CT25K
от 10 до 2000
± (7,5 + 0,02∙H)*
Пеленг СД-
02-2006
от 15 до 3000
±10
±10
РВО-5
±10
±10
ДВО-2
от 15 до 2000
±10
±10
Продолжение таблицы 3
Наименование
измерительного
канала
CBME80B
от 10 до 3000
от 10 до 7600
Наименование
применяемогоНаименование характеристики
компонента
Диапазон измерений высоты облаков, м
Диапазон показаний высоты облаков, м
Пределы допускаемой погрешности
измерений:
- абсолютной, в диапазоне от 10 до 100 м
включ., м;
-относительно в диапазоне св. 100 до 3000
м, %
Диапазон измерений высоты облаков, м
Пределы допускаемой погрешности
измерений:
- абсолютной, в диапазоне от 10 до 100 м
включ., м;
-относительно в диапазоне св. 100 до 7600
м, %
Диапазон измерений высоты облаков, м
Пределы допускаемой абсолютной
погрешности измерений высоты облаков, м
Диапазон измерений высоты облаков, м
от 15 до 3000
Пределы допускаемой погрешности
измерений высоты облаков:
- абсолютной в диапазоне от 15 до 100 м
включ., м;
- относительной в диапазоне св. 100 до 3000
м, %
Диапазон измерений высоты облаков, м
Пределы допускаемой погрешности
измерений высоты облаков:
- абсолютной в диапазоне от 15 до 100 м
включ., м;
- относительной в диапазоне св. 100 до 3000
м, %
Диапазон измерений высоты нижней
границы облаков, м
Пределы допускаемой погрешности
измерений высоты нижней границы
облаков:
- абсолютной в диапазоне от 15 до 100 м
включ., м;
- относительной в диапазоне св. 100 до 2000
м., %
Лист № 11
Всего листов 15
Значение
от 10 до 50000
±8
±10
±20
от 10 до 10000
от 10 до 20000
ФИ-3
Продолжение таблицы 3
Наименование
измерительного
канала
ИК
метеорологическ
ой оптической
дальности
Датчики
Biral
от 10 до 40000
Наименование
применяемогоНаименование характеристики
компонента
Диапазон измерений метеорологической
оптической дальности, м
мод. VPF-710, VPF-730, VPF-750, SWS-100,
SWS-250
мод. SWS-050
Пределы допускаемой относительной
погрешности измерений, метеорологической
оптической
оптической дальности, %:
видимости
мод. VPF-710, VPF-730, VPF-750:
- в диапазоне от 10 до 600 м включ.;
- в диапазоне св. 600 до 10000 м включ.;
- в диапазоне св. 10000 до 50000 м
±10
±15
±20
LT31
±5
±10
±15
±20
FS11, FS11P
PWD
±10
±20
от 30 до 4000
от 40 до 6000
от 60 до 8000
мод. SWS-050, SWS-100, SWS-250:
- в диапазоне от 10 до 10000 м включ.;
- в диапазоне св. 10000 до 30000 м включ.;
- в диапазоне св. 30000 до 50000 м
Диапазон измерений метеорологической
оптической дальности, м
Пределы допускаемой относительной
погрешности измерений, %:
- в диапазоне от 10 до 2000 м включ.;
- в диапазоне св. 2000 до 4500 м включ.;
- в диапазоне св. 4500 до 6500 м включ.;
- в диапазоне св. 6500 до 10000 м
Диапазон измерений метеорологической
оптической дальности, м
Пределы допускаемой относительной
погрешности измерений, метеорологической
оптической дальности, %:
-в диапазоне от 10 до 10000 м включ.;
-в диапазоне св. 10000 до 20000 м
Диапазон измерений метеорологической
оптической дальности, м;
- при измерительной базе 50 м; -
при измерительной базе 70 м; -
при измерительной базе 100 м
Пределыдопускаемойотносительной
погрешности измерений, %:
- в диапазоне от 30 до 200 м включ.;
- в диапазоне св. 200 до 400 м включ.;
- в диапазоне св. 400 до 1500 м включ.;
- в диапазоне св. 1500 до 3000 м включ.;
- в диапазоне св. 3000 до 8000 м
±15
±10
±7
±10
±20
Лист № 12
Всего листов 15
Значение
ИК
метеорологичес
кой оптической
дальности
±15
±10
±20
MITRAS
от 10 до 10000
FD12/ FD12P
от 10 до 50000
FD70
от 10 до 50000
ИМДВ-1
Продолжение таблицы 3
Наименование
измерительного
канала
ФИ-4
от 20 до 6000
от 45 до 10000
Наименование
применяемогоНаименование характеристики
компонента
Диапазон измерений метеорологической
оптической дальности, м;
- при измерительной базе 35 м;
- при измерительной базе 100 м
Пределы допускаемой относительной
погрешности измерений метеорологической
оптической дальности, %:
- в диапазоне от 20 до 250 м включ.;
- в диапазоне св. 250 до 3000 м включ.;
- в диапазоне св. 3000 до 10000 м
±5
±10
±15
±20
±10
±20
±8
±10
±20
от 30 до 4000
от 40 до 6000
от 60 до 8000
Диапазон измерений метеорологической
оптической дальности, м
Пределы допускаемой относительной
погрешности измерений, %:
- в диапазоне от 10 до 2000 м включ.;
- в диапазоне св. 2000 до 4500 м включ.;
- в диапазоне св. 4500 до 6500 м включ.;
- в диапазоне св. 6500 до 10000 м
Диапазон измерений метеорологической
оптической дальности, м
Пределы допускаемой относительной
погрешности измерений, метеорологической
оптической дальности, %:
- в диапазоне от 10 до 10000 м включ.;
- в диапазоне св. 10000 до 50000 м
Диапазон измерений метеорологической
оптической дальности, м
Пределы допускаемой относительной
погрешности измерений метеорологической
оптической дальности, %:
- в диапазоне от 10 до 600 м включ.;
- в диапазоне св. 600 до 10000 м включ.;
- в диапазоне св. 10000 до 50000 м
Диапазон измерений метеорологической
оптической дальности, м:
- при измерительной базе 50 м; -
при измерительной базе 70 м; -
при измерительной базе 100 м
Пределы допускаемой относительной
погрешности измерений метеорологической
оптической дальности, %:
- в диапазоне от 30 до 200 м включ.;
- в диапазоне св. 200 до 400 м включ.;
- в диапазоне св. 400 до 1500 м включ.;
- в диапазоне св. 1500 до 3000 м включ.;
- в диапазоне св. 3000 до 8000 м
±15
±10
±7
±10
±20
Лист № 13
Всего листов 15
осадков
MR2, MR2H
MR3, MR3H
мм
TRwS215,
TRwS215H
мм
Продолжение таблицы 3
Наименование Наименование
измерительного применяемогоНаименование характеристикиЗначение
каналакомпонента
Диапазон измерений количества осадков, ммот 0,2
Пределы допускаемой абсолютной
ИК
RG13, RG13H
погрешности измерений количества осадков,±(0,2+0,05·М)*
количества
Диапазон измерений количества осадков, мм
от 0,2 до 1500
Пределы допускаемой абсолютной
Pluvio
2
погрешности измерений количества осадков,±(1+0,01·М)*
*V-измеренное значение скорости воздушного потока, м/с; H-измеренная высота облаков, м;
М-измеренное значение количества осадков, мм; N-измеренное значение интенсивности
осадков, мм/ч
Значение
2500
RS-232, RS-485, Ethernet
150
от +5 до +40
от 0 до 100
от 600 до 1100
10
Таблица 4 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
-напряжение переменного тока, В
-частота переменного тока, Гц
220±22
50±1
Потребляемая мощность, В·А, не более
Интерфейсы связи
Габаритные размеры центрального устройства, мм, не более:
- высота
- ширина
- длина
1900
700
800
Масса центрального устройства, кг, не более
Условия эксплуатации частей, размещенных в помещении:
-температура воздуха, °C
-относительная влажность воздуха, %
-атмосферное давление, гПа
Условия эксплуатации измерительных преобразователей,
размещаемых на открытом воздухе:
-температура воздуха, °C
-относительная влажность воздуха, %
-атмосферное давление, гПа
-скорость воздушного потока, м/с
от -60 до +60
от 0 до 100
от 500 до 1100
до 60
Средняя наработка на отказ, ч
10000
Срок службы, лет
Лист № 14
Всего листов 15
Знак утверждения типа
наносится фотохимическим способом, тиснением или другими способами нанесения
маркировки на корпус центрального устройства, а также типографским способом на
титульный лист формуляра.
Комплектность средства измерений
Таблица 5 – Комплектность систем автоматических IMS AWOS
НаименованиеОбозначение
Система*IMS AWOS
Формуляр РЕУС.416311.001 ФО
Руководство по эксплуатации РЕУС.416311.001 РЭ
Методика поверки МП 254-0104-2021
Количество
1 шт.
1 экз.
1 экз.
1 экз.
*Состав системы определяется заказом и указывается в формуляре.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Системы автоматического метеорологического
наблюдения на аэродроме IMS AWOS», раздел 2.5.
Нормативные и технические документы, устанавливающие требования к системам IMS
AWOS
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Государственная поверочная схема для средств измерений абсолютного давления в
диапазоне 1∙10
-1
– 1∙10
7
Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.
Государственная поверочная схема для средств измерений скорости воздушного
потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
Государственная поверочная схема для средств измерений плоского угла,
утвержденная приказом Росстандарта №2482 от 26.11.2018 г.
Государственная поверочная схема для средств измерений массы и объема жидкости
в потоке, объема жидкости и вместимости при статических измерениях, массового и
объемного расходов жидкости, утвержденная приказом Федерального агентства по
техническому регулированию и метрологии № 256 от 07.02.2018 г.
Государственная поверочная схема для средств измерений спектральной плотности
энергетической яркости, спектральной плотности силы излучения, спектральной плотности
энергетической освещенности, силы излучения и энергетической освещенности в диапазоне
длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин
волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости
монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной
плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до
0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне
длин волн от 0,25 до 0,85 мкм, утвержденная приказом Росстандарта №2815 от 29.12.2018 г.
Постановление № 1847 от 16.10.2020 Правительства Российской Федерации «Об
утверждении перечня измерений, относящихся к сфере государственного регулирования
обеспечения единства измерений».
ТехническиеусловияРЕУС.416311.001«Системыавтоматического
метеорологического наблюдения на аэродроме IMS AWOS»
Лист № 15
Всего листов 15
Изготовитель
Общество с ограниченной ответственностью «МикроСтеп-МИС»
(ООО «МикроСтеп-МИС»)
ИНН: 7801342150
Адрес: 199106, Россия, г. Санкт-Петербург пл. Морской Славы 1, строение А, оф. 5038
Тел.: + 7 (812) 401 44 86
Web-сайт: www.microstep-mis.ru
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9940-85 | Устройства автоматического контроля загрузки электропривода ротора буровой установки | УКЭ-1 | ПО "Геофизприбор", Украина, г.Ивано-Франковск | 1 год | Перейти |
| 43107-09 | Расходомеры-счетчики ультразвуковые | РСУ-003 | ООО "Метрические системы", г.Ростов-на-Дону | 4 года | Перейти |
| 19512-10 | Системы медицинские диагностические иммунологические | Elecsys 2010 (Rack/Disk) | Фирма "Hitachi High-Technologies Corporation (HHC)", Япония | 1 год | Перейти |
| 58607-14 | Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции | Шнейдер Электрик | ЗАО "Шнейдер Электрик", г.Москва | 2 года | Перейти |
| 54337-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220/110/6 кВ "Волна" Приморского предприятия МЭС филиала ОАО "ФСК ЕЭС" в части ячейки ЗРУ-1 6 кВ № 23 | Нет данных | ООО "Электротехнические системы", г.Хабаровск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
