Установки контроля электрического монтажа ЛИАНА В, ГРСИ 82814-21
Номер госреестра:
82814-21
Наименование СИ:
Установки контроля электрического монтажа
Обозначение типа:
ЛИАНА В
Производитель:
Акционерное общество "Научно-производственное объединение "РАДИАН", г. Санкт-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1853
Лист № 1
Регистрационный № 82814-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки контроля электрического монтажа ЛИАНА В
Назначение средства измерений
Установки контроля электрического монтажа ЛИАНА В (далее – установки)
предназначены для измерений и воспроизведений напряжения постоянного и переменного тока,
измерений электрического сопротивления постоянному току, измерений электрической ёмкости,
измерений электрического сопротивления изоляции, а также для испытаний электрической
прочности изоляции электрических цепей.
Описание средства измерений
Принципдействияустановокприизмеренииэлектрическогосопротивления
постоянного тока заключается в том, что к заданным точкам цепи коммутатором установки
подключается по составленной программе контроля мультиметр установки, работающий в
режиме омметра. Измерения мультиметром электрического сопротивления цепи могут
выполняться как по двухпроводной схеме, так и по четырехпроводной схеме.
Принцип действия установок при измерении электрического сопротивления изоляции
цепи заключается в измерении мультиметром установки тока утечки, возникающего при подаче
на эту цепь коммутатором установки напряжения постоянного тока высокого уровня. Далее по
закону Ома вычисляется значение электрического сопротивления изоляции. Измерения могут
выполняться между двумя цепями, между цепью и остальными цепями, соединёнными вместе,
между группой цепей и остальными цепями.
Принцип действия установок при измерении электрической ёмкости заключается в том,
что к заданным точкам объекта коммутатором установки подключается мультиметр,
регистрирующий значение электрической ёмкости.
Установкипредназначеныдляпроверкисоответствияобъектаконтроляего
электрической схеме – выявления обрывов, замыканий, других ошибок монтажа кабельных
сетей изделий различного назначения.
Конструктивно установки состоят из следующих функционально законченных
устройств:
- коммутатора на электромагнитных реле;
- мультиметра(измерителянапряженияэлектрическоготока,электрического
сопротивления постоянному току, электрической ёмкости);
- источника испытательного напряжения постоянного тока*;
- источника испытательного напряжения переменного тока*;
- персонального компьютера**.
* - могут отсутствовать, тогда измерение сопротивления и/или электрической прочности
изоляции из метрологических и технических характеристик исключаются.
** - персональный компьютер конструктивно может быть в виде ноутбука, отдельного или
встроенного системного блока.
Лист № 2
Всего листов 6
Опционально установки комплектуются тестовыми источниками, выполняющими
функции команд для инициализации электронных и электромагнитных элементов схем.
Определение соответствия электрического монтажа проверяемого объекта его схеме
проводится методом омметра – контролируются сопротивления связей между различными
точками и цепями электрического монтажа проверяемого объекта.
Контроль выполняется с помощью мультиметра, работающего в режиме омметра.
Мультиметр подключается к точкам и/или цепям проверяемого объекта с помощью
коммутатора на электромагнитных реле по составленной пользователем программе контроля.
Измерение электрического сопротивления изоляции и проверка её электрической
прочности осуществляется методом вольтметра-амперметра. К испытуемым цепям через
коммутатор прикладываются напряжения высокого уровня. При проверке электрического
сопротивления изоляции – от источника напряжения постоянного тока, при проверке
электрической прочности изоляции – от источника напряжения переменного или постоянного
тока. Мультиметром измеряется значение испытательного напряжения электрического тока и
ток утечки изоляции. Последующим программным вычислением определяется значение
электрического сопротивления изоляции.
Электрические цепи, изоляция которых должна подвергаться проверке, точки
приложения испытательного напряжения, его значение, форма и длительность указываются в
программе контроля объекта. Для испытания электрической прочности изоляции в программе
контроля пользователем задаётся значение тока утечки, при достижении которого источник
испытательного напряжения автоматически выключается, а программа фиксирует пробой.
Установки являются средством допускового контроля параметров изделия. Допуск на
параметр задаётся при составлении задания на контроль пользователем, либо автоматически из
системной таблицы, заложенной в память компьютера.
Заводской номер наносится на маркировочную табличку или наклейку любым
технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид установок представлен на рисунке 1. Нанесение знака поверки на установки
в обязательном порядке не предусмотрено. Пломбирование установок не предусмотрено.
Лист № 3
Всего листов 6
Программное обеспечение
Установки работают под управлением программного обеспечения (далее – ПО),
которое выполняет следующие функции:
управление модулями установок;
считывание с мультиметра (из состава установки) измерительной информации;
протоколирование измерительной информации.
ПО является метрологически значимым.
Метрологические характеристики установок нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий»
в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО установок приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
Лиана Р100
2021.02.12
-

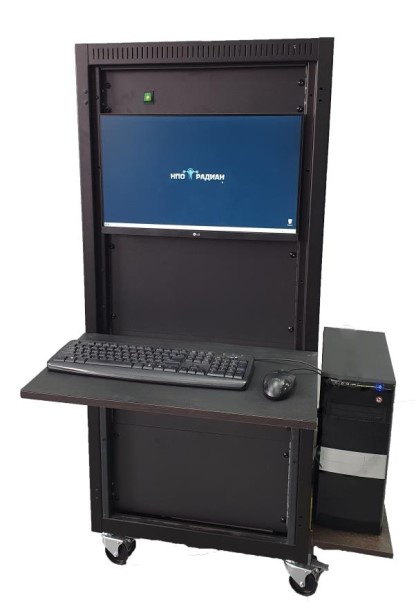

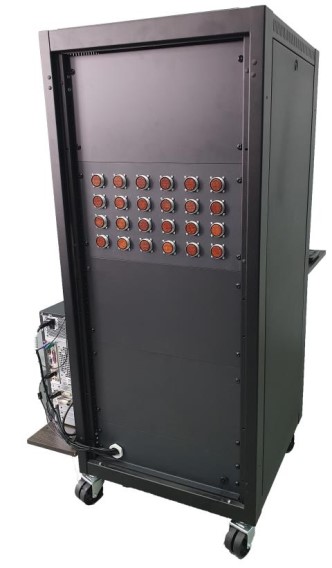

а) вид спередиб) вид сзади
Рисунок 1 – Общий вид установок
Цвет корпуса установок может отличаться и может быть черным, светло-серым или их
комбинацией. В зависимости от количества измерительных каналов число выходных разъёмов,
а также стоек с разъёмами может отличаться от представленного. Разъёмы выходных каналов
могут быть круглой, прямоугольной или квадратной формы.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
от 100 до 1200
±2
от 0,1 до 10
8
от 0,01 до 10
8
±1
от 1 до 750
±1
Значение
от 10 до 1000
±3
±2
±20
±5
±2
±10
±1,5
от 0,25 до 100
от 0,25 до 1000
±5
±3
от 0,001 до 100
±15
±5
от 1 до 1000
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон воспроизведений напряжения постоянного тока, В
Пределыдопускаемойотносительнойпогрешности
воспроизведений напряжения постоянного тока, %, в диапазоне:
- от 10 до 50 В включ.
- св. 50 до 1000 В включ.
Диапазон воспроизведений напряжения переменного тока при
частоте переменного тока 50 Гц, В
Пределыдопускаемойотносительнойпогрешности
воспроизведений напряжения переменного тока при частоте
переменного тока 50 Гц, %
Диапазон измерений электрического сопротивления постоянному
току участка цепи по двухпроводной схеме измерения, Ом
Пределы допускаемой относительной погрешности измерений
электрического сопротивления постоянному току участка цепи по
двухпроводной схеме измерения, %, в диапазоне:
- от 0,1 до 0,5 Ом включ.
- св. 0,5 до 1 Ом включ.
- св. 1 до 10
8
Ом включ.
Диапазон измерений электрического сопротивления постоянному
току участка цепи по четырехпроводной схеме измерения, Ом
Пределы допускаемой относительной погрешности измерений
электрического сопротивления постоянному току участка цепи по
четырехпроводной схеме измерения, %, в диапазоне:
- от 0,01 до 0,1 Ом включ.
- св. 0,1 до 10
8
Ом включ.
Диапазон измерений электрического сопротивления изоляции,
МОм:
- при условии U
исп
1)
≤ 100В
- при условии U
исп
1)
≤ 1000В
Пределы допускаемой относительной погрешности измерений
электрического сопротивления изоляции, %:
- при условии U
исп
1)
≤ 100В
- при условии U
исп
1)
≤ 1000В
Диапазон измерений электрической ёмкости, мкФ
Пределы допускаемой относительной погрешности измерений
электрической ёмкости, %, в диапазоне:
- от 1 до 10 нФ включ.
- св. 10 нФ до 100 мкФ включ.
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой относительной погрешности измерений
напряжения постоянного тока, %
Диапазон измерений напряжения переменного тока при частоте
переменного тока 50 Гц, В
Пределы допускаемой относительной погрешности измерений
напряжения переменного тока при частоте переменного тока
50 Гц, %
Лист № 5
Всего листов 6
от 1 до 60
Наименование характеристикиЗначение
Диапазонустановкивременивыдержки испытательного
напряжения постоянного и переменного тока, с
Пределыдопускаемойабсолютнойпогрешностиустановки
времени выдержки испытательного напряжения постоянного и±0,5
переменного тока, с
Примечание:
1)
- U
исп
– испытательное напряжение постоянного тока при измерении электрического
сопротивления изоляции
Значение
от 32 до 99968
220±22
50±0,5
1500×600×600
180
2
УХЛ (группа 2)
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество единичных измерительных каналов, шт.
Параметры питания от сети однофазного переменного тока:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры стойки (высота×ширина×глубина), мм, не более
Масса стойки, кг, не более
Потребляемая мощность, кВт, не более
Климатическое исполнение по ГОСТ 15050-69
Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха при +25 °С, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от +10 до +35
80
от 84 до 106
20000
10
Знак утверждения типа
наносится на маркировочную табличку или наклейку любым технологическим способом на
верхнюю часть стойки и на титульные листы руководства по эксплуатации и паспорта
типографским способом.
Комплектность средства измерений
1 шт.
Количество
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Установка контроля электрического -
монтажа ЛИАНА В
Кресло оператора-
Принтер-
Заглушка тестовая-
Заглушка калибровочная-
Плата коммутатора-
Паспорт МДСЕ 468157.022 ПС
Руководство по эксплуатации МДСЕ 468157.022 РЭ
1 шт.
1 шт.
1 шт.
1 компл.
2 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Лист № 6
Всего листов 6
Нормативные документы, устанавливающие требования кустановкам контроля
электрического монтажа ЛИАНА В
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний»
Изготовитель
Акционерное общество «Научно-производственное объединение «РАДИАН»
(АО «НПО «РАДИАН»)
Адрес деятельности: 195067, г. Санкт-Петербург, ул. Маршала Тухачевского, 22
Место нахождения и адрес юридического лица: 196143, г. Санкт-Петербург,
ул. Орджоникидзе, д.42, литер А, пом. 1Н-150
ИНН 7810616055
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I,
ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72611-18 | Система измерительная контроля загазованности АСУТП ледостойкой стационарной платформы № 2 месторождения им. В. Филановского | Нет данных | ООО "ЛУКОЙЛ-Информ", г.Москва | 1 год | Перейти |
| 57964-14 | Аппаратура системы внутриреакторного контроля для атомных электростанций | Гиндукуш F | ФГБУ "НИЦ "Курчатовский институт", г.Москва | 2 года | Перейти |
| 11722-89 | Приборы для контроля природных вод комбинированные | КПВ-105 | Завод "Тбилприбор" НПО "Аналитприбор", Грузия, г.Тбилиси | 1 год | Перейти |
| 4744-75 | Установки сцинтилляционные диагностические | ДСУ2-1 | ПО им.С.П.Королева, Украина, г.Киев | Нет данных | Перейти |
| 24525-08 | Установки для измерений объемной активности радиоактивных газов в воздухе | УДГ-1Б | ООО НПП "Доза", г.Москва | 1 год; с 11.2017 г. - 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
