Номер госреестра:
82811-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
4МА
Производитель:
Ritz Instrument Transformers (Shanghai) Co., Ltd., Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1853
Лист № 1
Регистрационный № 82811-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока 4МА
Назначение средства измерений
Трансформаторы тока 4МА (далее - трансформаторы) предназначены для передачи
сигнала измерительной информации средствам измерений, устройствам защиты, автоматики,
сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Описание средства измерений
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, то есть на создании электродвижущей силы (далее – ЭДС)
переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в
магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю
нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока,
пропорционального первичному току.
Трансформаторы выполнены в виде опорной конструкции с литой изоляцией. По числу
ступеней трансформации – одноступенчатые. Первичные и вторичные обмотки залиты
эпоксидной смолой, которая обеспечивает основную изоляцию и формирует корпус
трансформаторов.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде
контактных площадок с отверстиями для болтов М12. Выводы вторичных обмоток расположены
в нижней части корпуса и помещены в контактную коробку.
Структура условного обозначения модификаций трансформаторов представлена в
таблице 1:
Таблица 1
4МАX
1
X
2
-X
3
*
1 2 3 4
1 – Тип трансформаторов
2 – Обозначение в зависимости от наибольшего рабочего напряжения:
72: для наибольшего рабочего напряжения 7,2 кВ; 12 кВ
74: для наибольшего рабочего напряжения 24 кВ
3 – Аббревиатура изготовителя: RZI; BRZI
4 – Обозначение в зависимости от габаритных размеров
1)
: от 1 до 9
__________
* Может отсутствовать.
1)
– Значение габаритных размеров указывается в паспорте
Заводской номер наносится на маркировочную табличку любым технологическим
способом в виде цифрового кода.
Лист № 2
Всего листов 4

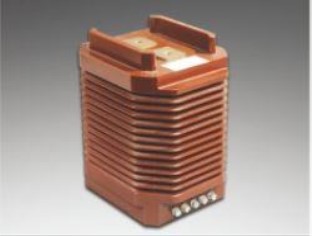

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на
трансформаторы в обязательном порядке не предусмотрено.
а) трансформаторы с наибольшим рабочим напряжением 7,2; 12 кВ
б) трансформаторы с наибольшим рабочим напряжением 24 кВ
Рисунок 1 - Общий вид трансформаторов
Пломбирование трансформаторов не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота переменного тока, Гц
Номинальное напряжение U
ном
, кВ
Значение
от 20 до 4000
1; 5
50
6; 10; 20
Лист № 3
Всего листов 4
от 10 до 30
от 5 до 15
Значение
7,2; 12; 24
0,2S; 0,2; 0,5S; 0,5
5P; 10Р
от 2,5 до 30
от 2,5 до 30
Наименование характеристики
Наибольшее рабочее напряжение U
н.р
, кВ
Класс точности вторичных обмоток по ГОСТ 7746-2015:
- для измерений и учета
- для защиты
Номинальная вторичная нагрузка S
2ном
с индуктивно-
активным коэффициентом мощности cosφ
2
=0,8, В·А:
- вторичной обмотки для измерений и учета
- вторичной обмотки защиты
Номинальная предельная кратность вторичных обмоток для
защиты К
ном
Номинальный коэффициент безопасности приборов K
Бном
вторичных обмоток для измерений
У3 (от -45 до +40)
Значение
520×300×560
91
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (диапазон рабочих температур, °С)
Средняя наработка до отказа, ч
Средний срок службы, лет
300000
30
Знак утверждения типа
наносится на паспорт типографским способом и на маркировочную табличку методом
трафаретной печати.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Трансформатор тока 4МА
Паспорт
Обозначение
--
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока 4МА
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27
декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств
измерений коэффициентов преобразования силы электрического тока»
Изготовитель
Ritz Instrument Transformers (Shanghai) Co., Ltd., Китай
Адрес деятельности: No.99 Huajia Road, Songjiang Industrial Zone, No.1-3 building
Huabin Industrial Zone, 201613 Shanghai, China
Место нахождения и адрес юридического лица: No.99 Huajia Road, Songjiang Industrial
Zone, No.1-3 building Huabin Industrial Zone, 201613 Shanghai, China
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд,
д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
