Установки контрольно-измерительные для испытаний и прожига кабелей BPS, ГРСИ 82809-21
Номер госреестра:
82809-21
Наименование СИ:
Установки контрольно-измерительные для испытаний и прожига кабелей
Обозначение типа:
BPS
Производитель:
Общество с ограниченной ответственностью "Меггер" (ООО "Меггер"), г. Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1853
Лист № 1
Регистрационный № 82809-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки контрольно-измерительные для испытаний и прожига кабелей BPS
Назначение средства измерений
Установки контрольно-измерительные для испытаний и прожига кабелей BPS (далее по
тексту – установки) предназначены для воспроизведения высокого напряжения постоянного
тока, напряжения переменного тока частоты 50 Гц, напряжения переменного тока специальной
формы сверхнизкой частоты, измерений силы постоянного тока (тока утечки).
Описание средства измерений
Принцип действия установок основан на преобразовании напряжения сети питания в
высокое напряжение переменного тока, выпрямлении этого напряжения, периодической
коммутации напряжения и индуктивно-емкостной измерительной цепи.
На выходе установок может быть установлено напряжение постоянного тока
отрицательной полярности, напряжение переменного тока промышленной частоты, напряжение
переменного тока специальной формы сверхнизкой частоты (косинусно-прямоугольное).
Частота напряжения сверхнизкой частоты определяется частотой коммутации.
Область применения установок: определение дефектов изоляции в силовых кабелях (в
том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих
значительную электрическую емкость изоляции. Установки предназначены для работы в
полевых условиях.
Процесс формирования выходного напряжения, ход измерений и вывод информации на
встроенныйЖК-дисплейполностьюавтоматизированипроизводитсявстроенным
микропроцессором.Управление установкамиосуществляется оператором с помощью
графического дисплея на основе меню. Установки обладаютфункцией таймера с
автоматическим отключением, часами и календарем.
Процесс измерений может проводиться как в автоматическом, так и в ручном режимах.
Результаты измерений сохраняются во встроенной памяти, а также могут быть переданы на
внешний персональный компьютер через интерфейс Bluetooth.
Для локализации аварийного (поврежденного) участка кабеля с помощью импульсной
рефлектометрии и индукционного поиска установки имеют дополнительный режим прожига
дефектной изоляции, обеспечивающий преобразование высокоомных повреждений кабеля в
низкоомные с появлением надежного металлического мостика в месте повреждения.
Установки выпускаются в четырех модификациях: BPS803RU, BPS803RU-VLF20,
BPS803RU-VLF40, BPS803RU-VLF62. Модификации отличаются функциональностью, а также
значением выходного напряжения переменного тока специальной формы сверхнизкой частоты.
Конструктивно установки представляют собой набор отдельных блоков, соединенных
между собой кабелями.
Основные блоки установок: блок базовый BPS 5000-d; трансформатор испытательный;
диод высоковольтный; делитель напряжения.
Лист № 2
Всего листов 8
Модификации BPS803RU-VLF20, BPS803RU-VLF40, BPS803RU-VLF62 дополнительно
оснащены блоком СНЧ (сверхнизкой частоты), состоящим из индуктивности, опорной емкости,
диодной линейки, делителя, высоковольтного переключателя.
Общий вид установок представлен на рисунках 1 – 9.
Пломбирование установок контрольно-измерительных для испытаний и прожига
кабелей BPS не предусмотрено.
Место нанесения заводских (серийных номеров) – на тыльной панели корпуса на
полимерной самоклеящейся подложке (табличка технических данных); способ нанесения –
сублимационная печать; формат – цифровой код.
Нанесение знака поверки на установки не предусмотрено.

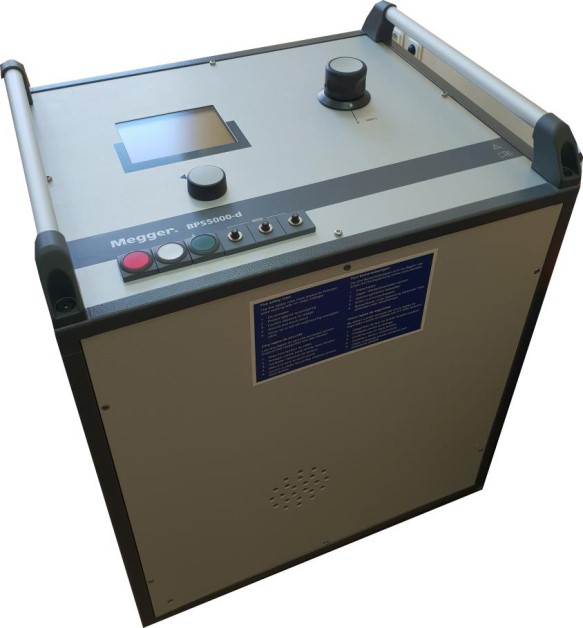

Рисунок 1 – Общий вид блока базового BPS 5000-d
Лист № 3
Всего листов 8

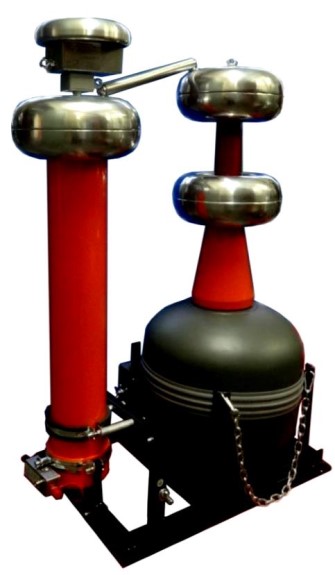

Рисунок 2 – Общий вид трансформатора испытательного, диода высоковольтного, делителя
напряжения

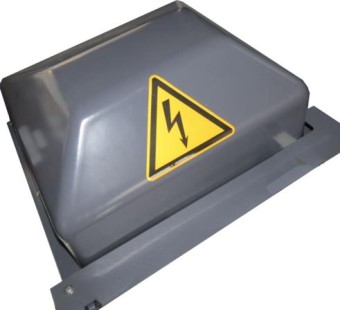

Рисунок 3 – Общий вид индуктивности из
блока СНЧ

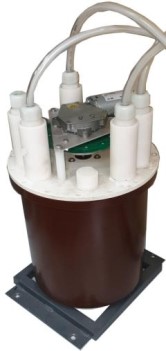

Рисунок 4 – Общий вид опорной емкости из
блока СНЧ

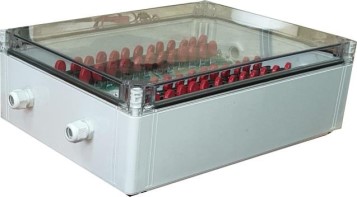

Рисунок 5 – Общий вид диодной линейки из
блока СНЧ
Лист № 4
Всего листов 8

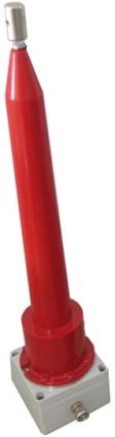

Рисунок 6 – Общий вид делителя из блока
СНЧ для модификации BPS803RU-VLF20

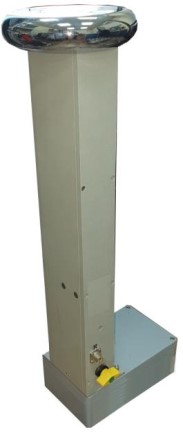

Рисунок 7 – Общий вид делителя из блока
СНЧ для модификаций BPS803RU-VLF40,
BPS803RU-VLF62
Рисунок 8 – Общий вид высоковольтного
переключателя из блока СНЧ для
модификации BPS803RU-VLF20
Рисунок 9 – Общий вид высоковольтного
переключателя из блока СНЧ для
модификаций BPS803RU-VLF40,
BPS803RU-VLF62
Программное обеспечение
Установки функционируют под управлением встроенного программного обеспечения
(ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические
характеристики установок нормированы с учетом влияния ПО. Встроенное ПО заносится в
защищенную от записи память микропроцессора установок предприятием-изготовителем и
недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с Р 50.2.077-2014.
Лист № 5
Всего листов 8
3.04.0
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данныеЗначение для модификаций
(признаки)BPS803RUBPS803RU-VLF20, BPS803RU-
VLF40, BPS803RU-VLF62
Идентификационное наименование ПО––
Номер версии (идентификационный
номер ПО), не ниже
Цифровой идентификатор ПО––
тока, кВ
1
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон
)
воспроизведения напряжения постоянного
от 0,1 до 70,0
±(0,015∙U+10 е.м.р.)
от 1 до 100
утечки), мА
Пределыдопускаемойабсолютнойпогрешности
воспроизведения напряжения постоянного тока, кВ
Диапазон воспроизведения напряжения переменного
тока частоты 50 Гц, кВ
2)
Пределыдопускаемойабсолютнойпогрешности
воспроизведениянапряженияпеременноготока±(0,03∙U+10 е.м.р.)
частоты 50 Гц, кВ
Диапазон измерений силы постоянного тока (тока
от 0,001 до 100
±(0,015∙I+10 е.м.р.)
Пределыдопускаемойабсолютнойпогрешности
измерений силы постоянного тока (тока утечки), мА
3)
Примечания
U – измеренное значение напряжения постоянного или переменного тока, кВ;
I – измеренное значение силы постоянного тока, мА;
е.м.р. – единица младшего разряда;
1)
– отрицательной полярности;
2)
– среднеквадратическое значение;
3)
– нормируется в диапазоне от 0,1 до 100 мА
0,1
1,2/6; 4/1,5; 8/0,8; 15/0,5
60/110; 240/30
Значение
от 0,1 до 20,0
от 0,1 до 40,0
от 0,1 до 62,0
Таблица 3 – Основные технические характеристики
Наименование характеристики
Диапазон воспроизведения напряжения переменного
тока специальной формы сверхнизкой частоты, кВ
1)
для модификаций:
- BPS803RU-VLF20
- BPS803RU-VLF40
- BPS803RU-VLF62
Частота напряжения переменного тока специальной
формы сверхнизкой частоты, Гц
Максимальные напряжение постоянного тока/сила
постоянного тока прожига, кВ/А
Максимальные напряжение переменного тока/сила
переменного тока прожига, В/А
2)
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
230
50
Лист № 6
Всего листов 8
Продолжение таблицы 3
Наименование характеристикиЗначение
Габаритные размеры, мм, (высота×длина×ширина):
- блок базовый BPS 5000-d630×520×430
- трансформатор испытательный620×350×350
- диод высоковольтный 290×54×54
- делитель напряжения870×240×240
- блок СНЧ в составе:
3)
индуктивность148×276×340
опорная емкость411×435×472
диодная линейка400×300×130
делитель 418×80×80
высоковольтный переключатель (для модификации
BPS803RU-Trial)370×252×252
высоковольтный переключатель (для модификаций
BPS803RU-VLF40, BPS803RU-VLF62)1000×500×250
Масса, кг:
- блок базовый BPS 5000-d108
- трансформатор испытательный 42
- диод высоковольтный 1
- делитель напряжения 9,5
- блок СНЧ в составе:
3)
индуктивность20
опорная емкость18
диодная линейка 3
делитель 8,5
высоковольтный переключатель (для модификации
BPS803RU-VLF20)7,5
высоковольтный переключатель (для модификаций
BPS803RU-Trial, BPS803RU-VLF62)12
Рабочие условия измерений:
- температура окружающего воздуха,
С
от –20 до +40
- относительная влажность воздуха, %до 93 при +30
С
Средний срок службы, лет10
Средняя наработка на отказ, ч 10 000
Примечания
1)
– косинусно-прямоугольной формы;
2)
– частоты 50 Гц;
3)
– для модификаций BPS803RU-VLF20, BPS803RU-VLF40, BPS803RU-VLF62
Знак утверждения типа
наносится на табличку технических данных способом сублимационной печати и на титульные
листы руководства по эксплуатации и паспорта типографским способом.
Лист № 7
Всего листов 8
–
1 шт.
–
1 шт.
Обозначение
Количество
BPS 5000-d
–
–
–
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Установка контрольно-измерительная для испытаний и
прожига кабелей BPS (модификация по заказу) в составе:
- блок базовый
- трансформатор испытательный
- диод высоковольтный
- делитель напряжения
- блок СНЧ в составе:
1)
индуктивность
опорная емкость
диодная линейка
2)
делитель
высоковольтный переключатель (для модификации
BPS803RU-VLF20)
высоковольтный переключатель (для модификаций
BPS803RU-VLF40, BPS803RU-VLF62)
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 – 3 шт.
1 шт.
1 шт.
00156647-2020
Комплект кабелей – 1 шт.
Руководство по эксплуатации
РЭ 26.51
.
4
3
-002-
1 экз.
Паспорт1 экз.
ПС 26.51.43-002-
00156647-2020
Примечания
1)
– для модификаций BPS803RU-VLF20, BPS803RU-VLF40, BPS803RU-VLF62;
2)
– для модификации BPS803RU-VLF20 - 1 шт., для модификации BPS803RU-VLF40 - 2 шт.,
для модификации BPS803RU-VLF62 - 3 шт.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации РЭ 26.51.43-002-00156647-2020 в разделе 4
«Эксплуатация установки».
Нормативные и технические документы, устанавливающие требования к установкам
контрольно-измерительным для испытаний и прожига кабелей BPS
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений электрического напряжения
постоянного тока в диапазоне ±(1…500) кВ
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств
измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-1
до
2∙10
9
Гц»
Лист № 8
Всего листов 8
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений
электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500
кВ
Приказ Федерального агентства по техническому регулированию и метрологии от
01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 1∙10
-16
до 100 А»
ТУ 26.51.43-002-00156647-2020 Установки контрольно-измерительные для испытаний
и прожига кабелей BPS. Технические условия
Изготовители
Общество с ограниченной ответственностью «Меггер» (ООО «Меггер»)
Место нахождения: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Адрес: 115432, г. Москва, 2-й Кожуховский проезд, дом 29, корп. 2, стр. 16
ИНН 7704038902
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I,
ком. 35, 36
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 3902-73 | Комплекты измерительные | К506 | Завод "Электроточприбор", г.Омск | Нет данных | Перейти |
| 50574-12 | Каналы измерительные ОАО "Юго-Запад транснефтепродукт" | Нет данных | ОАО "Юго-Запад транснефтепродукт", г.Самара | 4 года | Перейти |
| 78303-20 | Трансформаторы напряжения антирезонансные трехфазные наружной установки | НАЛИ-НТЗ-IV | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород | 8 лет | Перейти |
| 9506-13 | Преобразователи измерительные напряжения постоянного тока | Е857 | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск | 1 год | Перейти |
| 71355-18 | Комплекс автоматизированный измерительно-вычислительный | ТМСА 1.0-36.0 Б 087 | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
