Комплексы измерительно-вычислительные "ЗОДИАК", ГРСИ 82808-21
Номер госреестра:
82808-21
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
"ЗОДИАК"
Производитель:
Общество с ограниченной ответственностью Инженерно-производственная фирма "Турбулент" (ООО ИПФ "Турбулент"), г. Омск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1853
Лист № 1
Регистрационный № 82808-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «ЗОДИАК»
Назначение средства измерений
Комплексы измерительно-вычислительные «ЗОДИАК» (далее по тексту – ИВК)
предназначены для измерений электрических сигналов от первичных преобразователей
расхода, плотности, температуры, давления и др. и вычислений объема, массы нефти и
нефтепродуктов (далее по тексту – продукт), а также отображения и регистрации результатов
измерений при учетно-расчетных и технологических операциях.
Описание средства измерений
Принцип действия ИВК основан на измерении сигналов поступающих от первичных
преобразователей расхода, температуры, давления, плотности и др. и преобразовании
измеренных значений в значения физических величин (расхода, объема, плотности,
температуры, давления, массы и др.).
ИВК представляет собой электронное устройство с графическим сенсорным экраном в
металлическом корпусе или корпусе из ударопрочной пластмассы щитового исполнения с
разъемамииклеммнымисоединителямидляподключениявнешнихустройств
(преобразователи, пробоотборники и т.д.).
ИВК позволяют вычислять массу продукта прямым и косвенным динамическими
методами по ГОСТ 8.587-2019.
ИВК обеспечивают измерение:
- количества импульсов от объемных преобразователей расхода (далее по тексту – ПР)
и массовых преобразователей расхода (далее по тексту – массомеры);
- периода частотного сигнала, пропорционального плотности, от плотномера типа
Solartron 7835/7830;
- сигналов от преобразователей температуры, давления, вязкости, влагосодержания,
плотности и др. с выходным сигналом (4-20) мА.
На основании результатов измерений сигналов от первичных преобразователей ИВК
вычисляют и отображают на графическом сенсорном экране и на дисплее персонального
компьютера (с предустановленным программным обеспечением для отображения результатов
измерений) и автоматически обновляют следующие параметры:
- расход продукта по каждой измерительной линии;
- объем продукта при рабочих условиях по каждой измерительной (включая
контрольную) линии и по системе (СИКН, СИКНС, СИКНП) в целом, м³;
- массу брутто и нетто нефти по СИКН и СИКНС, т;
- текущие и средние значения плотности, влажности, вязкости, температуры и давления
продукта в блоке качества;
- текущие и средние значения температуры и давления по каждой измерительной
линии.
Лист № 2
Всего листов 6
Кроме того, ИВК обеспечивают:
- определениекоэффициентапреобразованиярабочихПРимассомеров
по трубопоршневой установке (ТПУ);
- выдачу сигналов управления автоматическому пробоотборнику; формирование
отчетной документации и архивов;
- ввод с клавиатуры средних значений и допустимые диапазоны изменения измеряемых
параметров;
- передачу измеренных и вычисленных параметров в систему телемеханики;
- индикацию и сохранение в архиве времени и типа внештатной ситуации, а также
выход измеряемого параметра за установленный диапазон;
- ввод с клавиатуры результатов лабораторных анализов. ИВК предназначен
для установки вне взрывоопасных зон.

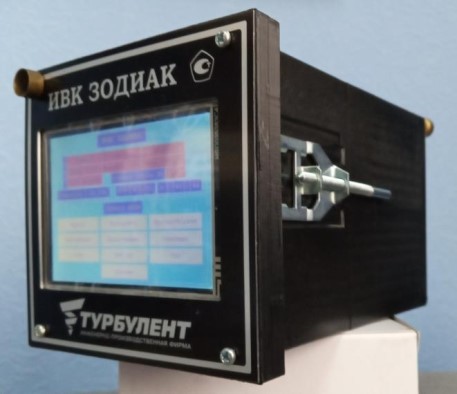

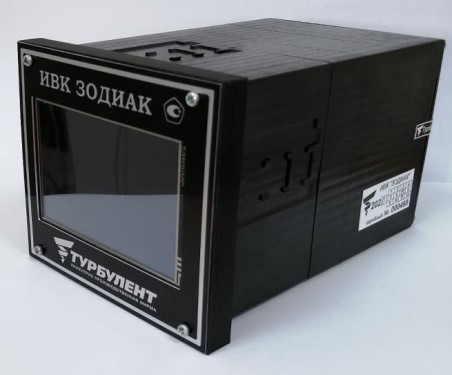

Общий вид ИВК представлен на рисунке 1.
Рисунок 1 – Общий вид ИВК

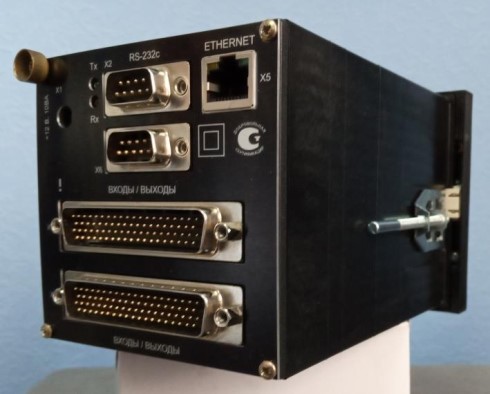

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Место нанесения знака поверки
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (далее по тексту – ПО) позволяет собирать данные
отпервичных преобразователей,установленных на объектеконтроля, обрабатывать
полученную информацию, фиксировать, представлять полученную информацию оператору,
передавать ее на верхний уровень управления, формировать архив ретроспективной
информации.
Уровень защиты ПО контроллера «высокий» в соответствии с Р 50.2.077-2014.
Программный код защищен программно (с помощью специальных кодов защиты) и аппаратно
(посредством механической перемычки внутри контроллера). Доступ к данным, изменяемым
пользователем, защищен паролями. Целостность ПО проверяется расчетом цифрового
идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма СRС.
Защита от вскрытия контроллера обеспечивается его пломбированием. Обновление или
модификация версии ПО контроллера не предусмотрены.
Таблица 1 – Идентификационные данные ПО контроллера
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
zodiac_2010
2
CRC: C20F75FC
Нормированиеметрологическиххарактеристикпроведено с учетом влиянияПО.
Метрологические и технические характеристики
входных каналов аналоговых
Значение
32
от 4 до 20
Таблица 2 – Метрологические и технические характеристики
сигналов
Наименование характеристики
Количество каналов, не более
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой приведенной (к диапазону
измерений) погрешности измерений силы постоянного
тока входных каналов аналоговых сигналов, %
Входное сопротивление, Ом, не более
±0,1
500
входных каналов частотно-
Значение
9
от 5 до 12000
от 0,08 до 200
±0,001
Таблица 3 – Метрологические и технические характеристики
временной группы сигналов
Наименование характеристики
Количество каналов, не более
Диапазон измерений частоты следования импульсов, Гц
Диапазон измерений периода следования импульсов, мс
Пределы допускаемой относительной погрешности
измерений периода и частоты следования импульсов
входных каналов частотно-временной группы сигналов,
%
Пределы допускаемой относительной погрешности
измерений количества импульсов входных каналов
частотно-временной группы сигналов при поверке или
контроле метрологических характеристик рабочего ПР
или массомера по ТПУ, %
±0,01
Лист № 4
Всего листов 6
±0,05
±0,01
±0,06
±0,06
±0,10
±0,50
Значение
±0,02
2,0
Продолжение таблицы 3
Наименование характеристики
Пределы допускаемой относительной погрешности
преобразований сигналов входных каналов частотно-
временной группы в значения:
- массы брутто продукта, %
- для ПР
- для массомеров
- массы нетто продукта, %
- массы нетто сырой нефти при объемном
содержании воды в нефти, %:
- до 10 % включ.
- св. 10 до 30 % включ.
- св. 30 до 60 %
- коэффициентов преобразования ПР и
массомеров по ТПУ‚%
Входное сопротивление, кОм, не менее
Параметры входных сигналов:
- напряжение низкого уровня, В
- напряжение высокого уровня, В
- длительности импульсов, мкс, не менее
от 0 до 0,5
от 0,8 до 24,0
20
Таблица 4 – Технические характеристики входных каналов дискретных сигналов
Наименование характеристикиЗначение
Количество каналов, не более16
Параметры входных сигналов:
- тип сигнала«сухой контакт»; «электрический ключ»
- напряжение низкого уровня, В от 0 до 0,5
- напряжение высокого уровня, Вот 2,5 до 24,0
Таблица 5 – Технические характеристики входных каналов импульсных сигналов
Наименование характеристикиЗначение
Количество каналов, не trial4
Параметры входных сигналов:
- тип сигнала«сухой контакт»; «электрический ключ»
- напряжение низкого уровня, В от 0 до 0,5
- напряжение высокого уровня, Вот 2,5 до 24,0
Таблица 6 – Технические характеристики выходных каналов дискретных сигналов
Наименование характеристики Значение
Количество каналов, не более8
Сопротивление нагрузки, кОм, не менее 1,0
Параметры входных сигналов:
- тип сигналатранзисторный ключсобщим эмиттером
- напряжение низкого уровня, В от 0 до 0,5
- напряжение высокого уровня, Вот 2,5 до 5,0
(от 2,5 до 24,0 при использовании
внешнего источника напряжения
постоянного тока)
- длительность, с, не менее1,0
Лист № 5
Всего листов 6
от +5 до +45
Значение
от 1 до 6
от 190 до 240
от 49 до 51
10
96
96
148
1,0
90
от 84,0до 106,7
10
40000
Таблица 7 – Общие технические характеристики
Наименование характеристики
Количество измерительных линий, шт.
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры:
- высота
- длина
- ширина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха
при температуре +25 ºС, %, не более
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
Степень защиты по ГОСТ 14254-2015 от попадания
внутрь твердых тел и воды, обеспечиваемая оболочкой
(корпусом)
IP20
Знак утверждения типа
наносится на верхнюю переднюю панель ИВК методом гравировки и на титульные листы
эксплуатационной документации типографским способом.
Комплектность средства измерений
Количество
Таблица 8 – Комплектность средства измерений
Наименование
Комплекс измерительно-вычислительный
«ЗОДИАК» в составе:
- контроллер
- персональный или промышленный компьютер
Обозначение
—
—
—
—
—
—
—
49510043421711023ПС
1 шт.
1 шт.
по заказу
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
49510043.421711.023РЭ
1 экз.
Кабель подключения контроллера к COM-порту ПК
Сетевой источник питания (ИП) 12 В, 15 ВА
Кабель подключения ИП к сети 220 В
Кабель подключения контроллера к ИП
Блок клеммных соединителей (БКС)
CD-диск с программным обеспечением
Комплексы измерительно-вычислительные
«ЗОДИАК». Паспорт
Комплексы измерительно-вычислительные
«ЗОДИАК». Руководство по эксплуатации
ГСИ. Комплексы измерительно-вычислительные
«ЗОДИАК» Методика поверки
ОЦСМ 105196-2020 МП
1 экз.
Сведения о методиках (методах) измерений
приведены в разделах 3-5 руководства по эксплуатации.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным «ЗОДИАК»
ГОСТ 26.203-81 Комплексы измерительно-вычислительные. Признаки классификации.
Общие требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
49510043.421711.023 ТУКомплексыизмерительно-вычислительные«ЗОДИАК».
Технические условия
Изготовитель
Общество с ограниченной ответственностью Инженерно-производственная фирма
«Турбулент»
(ООО ИПФ «Турбулент»)
ИНН 550111494
Адрес: 644083, г. Омск, ул. Коммунальная, д. 2, корпус 1, офис 36
Юридический адрес: 644110, г. Омск, ул. Заозерная, д.3, кв. 209
Телефон: +7 (3812) 91-30-11
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27719-04 | Комплексы измерительные телевизионные | КИ-ТВ | ООО "НПФ НИИР-КОМ", г.Москва | 2 года | Перейти |
| 48386-11 | Комплексы программно-аппаратные анализа микроструктуры поверхности твердых тел | Thixomet | ООО "Тиксомет", г.С.-Петербург | 1 год | Перейти |
| 67301-17 | Комплекс измерительно-вычислительный стенда 40 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов | ИВК-40 СИКК | ООО "ИнСис Лтд", г.Москва | 1 год | Перейти |
| 58323-14 | Комплексы аппаратно-программные автоматизированные анализа радиографических снимков | АРС-35 | ООО "Логоритм", г.Москва | 1 год | Перейти |
| 34714-07 | Комплексы для измерения и контроля параметров роторных агрегатов | АЛМАЗ-7010-ГЭС | ООО "Диамех 2000", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
