Мерники технические 1-го класса горизонтальные ММТ-500, ГРСИ 82795-21
Номер госреестра:
82795-21
Наименование СИ:
Мерники технические 1-го класса горизонтальные
Обозначение типа:
ММТ-500
Производитель:
Акционерное общество "Содружество-92" (АО "Содружество-92"), Краснодарский край, станица Новотитаровская
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
7, 8
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» августа 2021 г. № 1839
Лист № 1
Регистрационный № 82795-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники технические 1-го класса горизонтальные ММТ-500
Назначение средства измерений
Мерники технические 1-го класса горизонтальные ММТ-500 (далее - мерники)
предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых
растворов) методом слива и налива.
Описание средства измерений
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с
рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и
вместимость при длительной эксплуатации.
Конструктивно мерники представляют собой горизонтальный сварной сосуд в виде
цилиндра с наклонной осью, двумя коническими днищами и горловиной с плоской съемной
крышкой. В крышке имеется лючок с воздушником, служащий для сообщения внутренней
полости мерника с атмосферой. По высоте переднего днища мерников расположены на равных
расстояниях три пробно-спусковых крана, служащих для снижения уровня спирта до
необходимого объема и для отбора проб. Для измерения объёма, наблюдения за уровнем
жидкости и контроля в мерниках предусмотрены смотровые окна. Внутри корпуса имеется
переливная труба, автоматически устанавливающая уровень спирта по отметке номинальной
вместимости и наливная труба для дольного залива спирта. Заполнение мерника спиртом до
необходимого объема происходит через трубу для донного залива. Слив спирта из мерника
происходит через сливной патрубок путем поворота рукоятки крана сливного патрубка.
Мерники устанавливаются на регулируемые опоры строго по уровню. Установка мерника по
уровню проверяется расположенным на корпусе мерника отвесом. К мерникам данного типа
относятся мерники ММТ-500 зав.№№ 7, 8.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с
нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку
мерника, краны для отбора проб и на фланцы.
Общий вид мерников представлен на рисунке 1.
Лист № 2
Всего листов 4

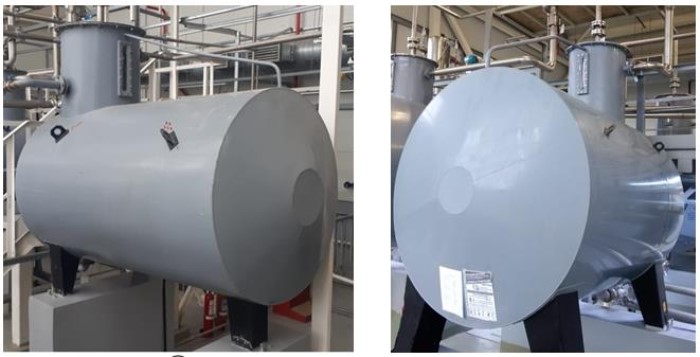

Рисунок 1 - Общий вид мерников МТ-500, зав.№№ 7, 8
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунках 2 и 3.

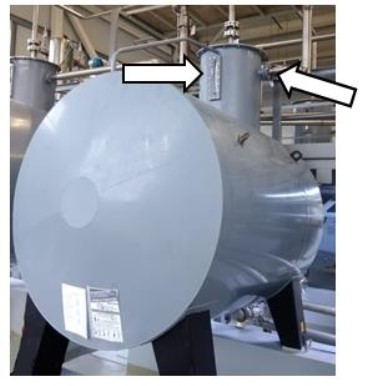

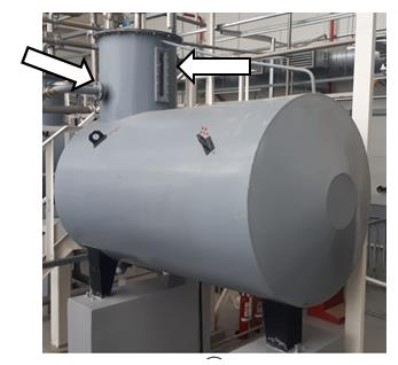

Рисунок 2 – Схема пломбировки мерников МТ-500, зав.№№ 7
от несанкционированного доступа, обозначение места нанесения знака поверки
Лист № 3
Всего листов 4

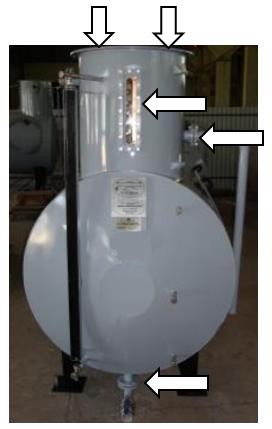

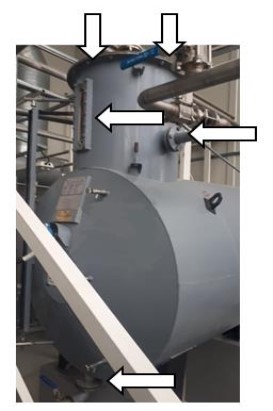

Рисунок 3 – Схема пломбировки мерников МТ-500, зав.№ 8
от несанкционированного доступа, обозначение места нанесения знака поверки.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,2
Таблица 1 - Метрологические характеристики мерников МТ-500, зав.№№ 7, 8
Значение
№ 7 № 8
5000,0 5000,0
Номинальная вместимость, дм
3
Пределы допускаемой относительной
погрешности при температуре 20 ºС, от
номинального значения полной вместимости, %
Таблица 2 - Технические характеристики мерников МТ-500, зав.№№ 7, 8
Значение
Наименование характеристики
№ 7№ 8
Габаритные размеры
(Длина х ширина х высота), мм, не более
2500 х 1760 х 28002500 х 1760 х 2800
Условия эксплуатации:
- температура окружающего воздуха, °Сот +10 до +30
- относительная влажность, % от 30 до 80
- атмосферное давление, кПа от 84 до 106
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт.
Способ нанесения знака на табличку – гравировка. На паспорт типографским способом.
Лист № 4
Всего листов 4
Комплектность средства измерений
1 шт.
1 шт.
Паспорт
1 шт.
Паспорт
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Мерник технический 1-го класса
горизонтальный ММТ-500
ММТ-500,
зав.№ 7
Мерник технический 1-го класса
горизонтальный ММТ-500
ММТ-500,
зав.№ 8
ММТ-500,
зав.№ 7 ПС
ММТ-500,
зав.№ 8 ПС
Сведения о методиках (методах) измерений
приведены в разделе 3 «Порядок работы» паспорта.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го
класса горизонтальным ММТ-500
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений Мерники
металлические технические. Методика поверки»
Изготовитель
Акционерное общество «Содружество-92» (АО «Содружество-92»)
ИНН 2330015915
Адрес: 353211, Краснодарский край, Динской р-н, станица Новотитаровская, Крайняя
улица, д. 6
Телефон/факс:
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии
и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон/факс: (843) 291-08-33
Е-mail:
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
