Номер госреестра:
82793-21
Наименование СИ:
Камеры тепловизионные
Обозначение типа:
FLIR E
Производитель:
Фирма "FLIR Systems Estonia OÜ", Эстония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1847
Лист № 1
Регистрационный № 82793-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Камеры тепловизионные FLIR E
Назначение средства измерений
Камеры тепловизионные FLIR E (далее по тексту – тепловизоры) предназначены для
бесконтактных измерений пространственного распределения радиационной температуры
объектов по их собственному тепловому излучению в пределах зоны, определяемой полем
зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее
тепловизора.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от
исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой
сигнал и отображении его в виде термограммы на высококонтрастном сенсорном
жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую
микроболометрическуюматрицуинфракрасныхвысокочувствительныхдетекторов
фокальнойплоскости (FPA).Тепловизорыизмеряюттемпературуи отображают
распределение температур на поверхности объекта или на границе разделения различных
сред.
Тепловизорыявляютсяпереноснымиоптико-электроннымиизмерительными
микропроцессорными приборами, работающими в инфракрасной области электромагнитного
спектра.
Камеры тепловизионные FLIR E изготавливаются в следующих моделях: E53, E54, E76,
E86, E96. Модели тепловизоров отличаются друг от друга по метрологическим и техническим
характеристикам, а также по функциональным особенностям.
Внутреннеепрограммноеобеспечениетепловизоровпозволяетопределять
максимальную, минимальную, среднюю температуру, температуру в любой точке теплового
изображения объекта и т.д. Измерительная информация может быть записана на съемную
карту памяти типа microSD и передана посредством прямого подключения к USB-порту или
при помощи беспроводной связи по Wi-Fi.
Фотографии общего вида камер тепловизионных FLIR E приведены на рисунке 1.
Лист № 2
Всего листов 6
Пломбирование тепловизоров не предусмотрено. Для камер тепловизионных FLIR E
заводской номер наносится на шильдике на корпусе тепловизора. Конструкция тепловизоров
не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и
автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ,
размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО камер тепловизионных FLIR Е
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Firmware
Номер версии (идентификационный номер) ПО, не ниже 6.4.62
Цифровой идентификатор программного обеспечения не доступен
Пакеты автономного программного обеспечения FLIR Tools Mobile/ Tools+/ Remote/
Viewer/ Reporter/ Research IR/IR-Monitor и т.д. устанавливаются на персональный компьютер
или мобильное устройство и предназначены для анализа сохраненных в тепловизоре
изображений, составления различных отчетов по данным измерений.

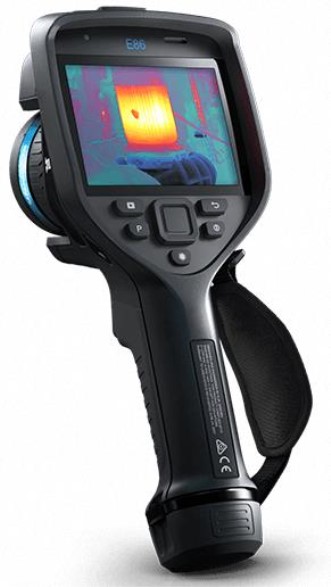

Рисунок 1 - Общий вид камер тепловизионных FLIR E
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Метрологические и основные технические характеристики тепловизоров в зависимости
от модели приведены в таблицах 2-5.
Таблица 2 – Метрологические характеристики камер тепловизионных FLIR E моделей E53,
E54
Наименование характеристикиЗначение
E53E54
Диапазон измерений температуры
(*)
, °С
от -20 до +120
от 0 до +650
±2,0
0,04
по вертикали
Пределы допускаемой абсолютной погрешности
измерений температуры в диапазоне от -20 до +100±2,0
°С включ., °С
Пределы допускаемой относительной погрешности
измерений температуры в диапазоне св. +100 °С, %
Порог температурной чувствительности
(при температуре объекта +30 °С), °С
Спектральный диапазон, мкм от 7,5 до 14
Углы поля зрения, градус по горизонтали
градус
24,0
°
18
,
0°
(изменяемый)
Фокусное расстояние, мм17
Пространственное разрешение, мрад 1,75
Коэффициент излучательной способности
от
0,01
до 1
,
00
Примечание:
(*)
- переключается вручную или автоматически
чени
0,05
0,04
0,03
Таблица 3 – Метрологические характеристики камер тепловизионных FLIR E моделей E76,
E86, E96
Наименование характеристики
E76
Зна
E86
е
E96
от -20 до +120
от 0 до +650от -20 до +120
Диапазон измерений температуры
(*)
, °Сот +300 до от 0 до +650
+1000от +300 до +1500
(опционально)
Пределы допускаемой абсолютной
погрешности измерений температуры в±2,0
диапазоне от -20 до +100 °С включ., °С
Пределы допускаемой относительной
погрешности измерений температуры в±2,0
диапазоне св. +100 °С, %
Порог температурной чувствительности
(при температуре объекта +30 °С), °С (в
зависимости от используемого объектива):
- объектив 14°
- объектив 24°
- объектив 42°
Спектральный диапазон, мкмот 7,5 до 14
Лист № 4
Всего листов 6
от 0,01 до 1,00
Значение
E86E96
Наименование характеристики
E76
Углы поля зрения, градус по горизонтали
градус по вертикали (в зависимости от
используемого объектива):
- объектив 14°
- объектив 24°
- объектив 42°
14,0°
10,0°
24,0°
18,0°
42,0°
32,0°
29
17
10
0,520,4
0,900,7
1,661,2
Фокусное расстояние, мм
(в зависимости от используемого объектива):
- объектив 14°
- объектив 24°
- объектив 42°
Пространственное разрешение, мрад
(в зависимости от используемого объектива):
- объектив 14°0,75
- объектив 24° 1,3
- объектив 42°2,41
Коэффициент излучательной способности
(изменяемый)
Примечание:
(*)
- переключается вручную или автоматически
240×180320×240
1,0
30
114×118×280
2,5
Таблица 4 – Основные технические характеристики камер тепловизионных FLIR E моделей
E53, E54
Наименование характеристикиЗначение
E53E54
Количество пикселей матрицы детектора,
пиксели×пиксели
Масса (с аккумуляторными батареями), кг,
не более
Запись изображений или частота
обновлений, Гц
Габаритные размеры, мм (высота
ширина
длина), не более
Напряжение питания, В3,6
Срок службы батареи при непрерывном
использовании, ч, не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °Cот -15 до +50
- относительная влажность, %от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее 14000
Средний срок службы, лет, не менее5
Примечание:
(*)
- переключается вручную или автоматически
Лист № 5
Всего листов 6
ачен
пиксели×пиксели
Таблица 5 – Основные технические характеристики камер тепловизионных FLIR E моделей
E76, E86, E96
Наименование характеристики
E76
Зн
E86
ие
E96
Количество пикселей матрицы детектора,
320
×
240 464
×
348 640
×
480
1,0
30
114×118×280
2,5
Масса (с аккумуляторными батареями), кг,
не более
Запись изображений или частота
обновлений, Гц
Габаритные размеры, мм (высота
ширина
длина), не более
Напряжение питания, В3,6
Срок службы батареи при непрерывном
использовании, ч, не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °Cот -15 до +50
- относительная влажность, %от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее 14000
Средний срок службы, лет, не менее5
Примечание:
(*)
- переключается вручную или автоматически
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским
способом.
Комплектность средства измерений
-
1 шт.
-
1 шт.
Обозначение
Количество
Таблица 6 – Комплектность средства измерений
Наименование
Камера тепловизионная FLIR Е (модель в
соответствии с заказом)
Блок питания переменного тока с сетевыми
переходниками
USB-кабель
HDMI-кабель
Руководство по эксплуатации (на русском языке)
Методика поверки
Аккумуляторная литий-ионная батарея
Жесткий транспортировочный футляр
Зарядное устройство для аккумулятора
Переходной кабель с USB 2.0 на USB (Тип С)
Крышка объектива
Карта microSD
-
-
-
МП 207-008-2021
------
1 шт.
1 шт.
1 экз.
1 экз.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Сведения о методиках (методах) измерений
приведены в разделе 16 Руководства по эксплуатации.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к камерам
тепловизионным FLIR Е
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «FLIR Systems Estonia OÜ», Эстония
Адрес: Osmussaare 1, 13811 Tallinn, Estonia
Телефон: +7 372 606-39-00
Web-сайт: www.flir.com
E-mail: flir@flir.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 37132-08 | Системы тепловизионные инфракрасные | SDS | Фирма "LAND Instruments International", Великобритания | 1 год | Перейти |
| 57833-14 | Камеры тепловизионные | FLIR мод. Е4, Е5, Е6, Е8 | Фирма "FLIR Systems Estonia OU", Эстония | 1 год | Перейти |
| 79822-20 | Камеры тепловизионные (тепловизоры) | FLIR модели E4, Е5, Е6, Е8 | Компания "FLIR Systems Estonia OÜ", Эстония | 1 год | Перейти |
| 7187-79 | Камеры акустические | 4212 | Фирма "Bruel & Kjaer", Дания | Нет данных | Перейти |
| 44798-10 | Камеры инфракрасные | FLIR T 335, FLIR T 365, FLIR T 425, FLIR B 335, FLIR B 365, FLIR B 425, FLIR i7 | Фирма "FLIR Systems AB", Швеция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
