Номер госреестра:
82789-21
Наименование СИ:
Тахографы
Обозначение типа:
"ШТРИХ-ТахоRUS"
Производитель:
Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика"), г. Москва
Межповерочный интервал:
7 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1847
Лист № 1
Регистрационный № 82789-21Всего листов 6
А.Г. Белов
Заявитель
АО «Концерн Автоматика», директор
по продукции гражданского назначения
Испытатель
ФГУП «ВНИИФТРИ», заместитель генерального
директора – начальник НИО-8
О.В. Денисенко
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахографы «ШТРИХ-ТахоRUS»
Назначение средства измерений
Тахографы «ШТРИХ-ТахоRUS» (далее – тахографы) предназначены для измерений нави-
гационных параметров по сигналам навигационных космических аппаратов глобальных навига-
ционных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS; измерений количества электри-
ческих импульсов от датчиков движения, определения на их основе координат потребителя, ско-
рости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы
времени внутреннего опорного генератора тахографа со шкалой времени блока средства крипто-
графической защиты информации (далее- СКЗИ) при работепо сигналам ГНСС ГЛОНАСС/GPS.
Описание средства измерений
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1
навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движе-
ния, количество которых пропорционально пройденному автотранспортным средством пути.
Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на
колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуа-
тации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного
средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой
координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в
неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на
чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахогра-
фов, где обрабатываются микропроцессором по заданным алгоритмам.
Результаты сохраняются в энергонезависимой памяти тахографов, выгружаются на внеш-
ние носители, подписанные электронной подписью, отображаются вграфическом видеи на чеке.
Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной ан-
тенны. На лицевой панели тахографов расположены дисплей, органы управления, крышка тер-
мопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного
модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроен-
ного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном
корпусе.
Метрологические характеристики тахографов обеспечиваются при работес импульсными
датчиками движения, имеющими следующие параметры выходного сигнала:
Лист № 2
Всего листов 6
А.Г. Белов
Заявитель
АО «Концерн Автоматика», директор
по продукции гражданского назначения
Испытатель
ФГУП «ВНИИФТРИ», заместитель генерального
директора – начальник НИО-8
О.В. Денисенко
- количество импульсов на один километр пройденного пути: от 1000 до 64255;
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в техни-
ческих условиях);
- минимальная длительность импульса не менее 200 мкс;
- амплитуда логического нуля не более 3 В (минимальное значение указано в технических
условиях);
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
Тахографы выпускаются в модификации SM 100.42.00.00.14 (исполнение 15).
Метрологические характеристики тахографов обеспечиваются только при работе с бло-
ками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440, утвержденного
типа, имеющими свидетельство о поверке с неистекшим сроком действия и обладающими мет-
рологическими и техническими характеристиками, приведенными в таблице 1.
Таблица 1 - Метрологическими и техническими характеристиками блоков СКЗИ
Наименование характеристикиЗначение
Доверительныеграницы абсолютной инструментальной погреш-
ности (при доверительной вероятности 0,95) определения коор-
динат местоположения по каждой координатной оси при работе
по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при
геометрическом факторе PDOP не более 3, м±3
Доверительные границы абсолютной погрешности (при довери-
тельной вероятности 0,95) определения координат местоположе-
ния по каждой координатной оси при работе по сигналам ГЛО-
НАСС(L1, кодСТ) иGPS (L1,кодС/А) пригеометрическом фак-
торе PDOP не более 3, м±15
Пределы допускаемой абсолютной погрешности измерения ско-
рости* в диапазоне скоростей от 0 до 180 км/ч при работе по сиг-
налам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геомет-
рическом факторе PDOP не более 3, км/ч±2
Пределы допускаемой абсолютной погрешности синхронизации
внутренней шкалы времени с национальной шкалой координи-
рованного времени UTC(SU) при работе по сигналам ГНСС
ГЛОНАСС/GPS, с±2
Рабочие условия эксплуатациине хуже рабочих условий
эксплуатации тахографа
Суммарное время срока службы и срока храненияне более интервала между
поверками
* плановая составляющая
После окончании срока действия ключей блока СКЗИ он выдает информацию тахографу
о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения
эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок
СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими
сроком действия.
Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таб-
лице 2.
Лист № 3
Всего листов 6
А.Г. Белов
Заявитель
АО «Концерн Автоматика», директор
по продукции гражданского назначения
Испытатель
ФГУП «ВНИИФТРИ», заместитель генерального
директора – начальник НИО-8
О.В. Денисенко
Таблица 2 – Дискретности выдачи тахографом измеренных данных
Наименование источника информацииДискретность выдачи
Файл блока СКЗИкоординаты (широта и долгота): 0,00000001
о
координаты (высота): 1 м
скорость: 1 км/ч
время: 1 с
Файл тахографа для выгрузки на внеш- пройденный путь: 1 км
ние носители данныхскорость: 1 км/ч
интервал времени: 1 мин
время: 1 с
Чек контрольныйпройденный путь: 1 км
скорость: 1 км/ч
интервал времени: 1 мин
время: 1 мин
координаты (широта и долгота): 0,00000001
о
Дисплейкоординаты (широта и долгота): 0,0001
о
скорость: 1 км/ч
время блока СКЗИ: 1 с
время тахографа: 1 мин
пройденный путь: 0,1 км
На корпус тахографа знак поверки не наносится.

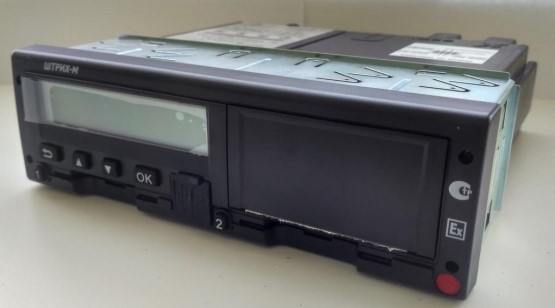

Общий вид тахографа представлен на рисунке 1.
Рисунок 1 – Общий вид тахографа
Лист № 4
Всего листов 6
А.Г. Белов
Заявитель
АО «Концерн Автоматика», директор
по продукции гражданского назначения
Испытатель
ФГУП «ВНИИФТРИ», заместитель генерального
директора – начальник НИО-8
О.В. Денисенко
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)

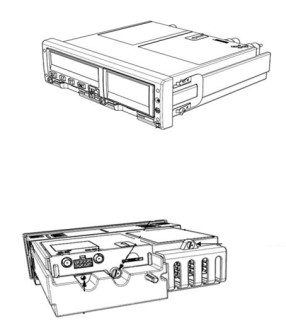

Рисунок 2 – Схема пломбировки от несанкционированного доступа и место нанесения знака
утверждении типа
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения
(далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077–2014.
Таблица 3 – Идентификационные данные ПО
Идентификационное данные (признаки)
Значение
Основная плата: V.1372
Дополнительная плата: V.312
Основная плата: не ниже V.1372
дополнительная плата: не ниже V.312
Значение
±4
±2
±2
±3
Метрологические и технические характеристики
Таблица 4 – Метрологические характеристики
Наименование характеристики
Доверительныеграницы абсолютнойпогрешности (при доверительнойвероятности
0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне
от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точ-
ности PDOP ≤ 3, км/ч
Доверительные границы абсолютной инструментальной погрешности (при довери-
тельной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по
импульсному сигналу датчика движения, км/ч
Доверительные границы абсолютной инструментальной погрешности (при довери-
тельной вероятности 0,95) определения координат местоположения по каждой ко-
ординатной оси при работе по сигналам ГНСС при геометрическом факторе ухуд-
шения точности PDOP ≤ 3, м
Доверительныеграницы абсолютнойпогрешности (при доверительнойвероятности
0,95) определения координат местоположения по каждой координатной оси при ра-
боте по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP ≤
3, м
±15
Места пломбировки от
несанкционированного
доступа
Местонанесения
знака утверждения
типа
Лист № 5
Всего листов 6
А.Г. Белов
Заявитель
АО «Концерн Автоматика», директор
по продукции гражданского назначения
Испытатель
ФГУП «ВНИИФТРИ», заместитель генерального
директора – начальник НИО-8
О.В. Денисенко
Значение
±1
±2
Продолжение таблицы 4
Наименование характеристики
Доверительные границы относительной инструментальной погрешности (при дове-
рительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до
9 999 999,9 км, %
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы
времени с национальной шкалой координированного времени UTC(SU) при работе
по сигналам ГНСС ГЛОНАСС/GPS, с
Доверительныеграницы абсолютнойпогрешности (при доверительнойвероятности
0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа
со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с
±2
* плановая составляющая
от -40 до +70
Значение
от 8 до 35
1
188
198
60
Таблица 5 – Основные технические характеристики
Наименование характеристики
Питание от источника питания постоянного тока, В
Масса, кг, не более
Габаритные размеры, мм, не более
длина
ширина
высота
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность окружающего воздуха при температуре 20°С, %,
не более
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус
тахографов в виде наклейки.
Комплектность средства измерений
Таблица 6 – Комплектность тахографов
Наименование
Тахограф
Комплект монтажный
Антенна ГЛОНАСС/GPS
Руководство по эксплуатации. Часть 1
Руководство по эксплуатации. Часть 2
Руководство по эксплуатации. Часть 3
Руководство по эксплуатации. Часть 4
Паспорт
Методикаповерки
Обозначение
«ШТРИХ-ТахоRUS»
–
–
–
–
–
–
SM 10042.00.00-01 ПС АВ
842-20-04 МП
Количество
1 шт.
1 к-т
1 шт.
1 шт.
CD-диск
CD-диск
CD-диск
1 шт.
CD-диск
Лист № 6
Всего листов 6
А.Г. Белов
Заявитель
АО «Концерн Автоматика», директор
по продукции гражданского назначения
Испытатель
ФГУП «ВНИИФТРИ», заместитель генерального
директора – начальник НИО-8
О.В. Денисенко
Сведения о методиках (методах) измерений
приведены в документе «Тахограф «ШТРИХ-ТахоRUS». Руководство по эксплуатации»,часть
1, раздел «Режим эксплуатации», п. 3.
Нормативные и технические документы, устанавливающие требования к тахографам
«ШТРИХ-ТахоRUS»
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной повероч-
ной схемы для средств измерений времени и частоты»
ТУ 4573-066-52375904-2013 Тахографы «ШТРИХ-ТахоRUS». Технические условия
Приказ Министерства транспорта РФ от 28 октября 2020 № 440 «Об утверждении требо-
ваний к тахографам, устанавливаемым на транспортные средства, категорий и видов транспорт-
ных средств,оснащаемыхтахографами, правилиспользования,обслуживания и контроля работы
тахографов,установленныхнатранспортныесредства»(п.47.1,п.47.3,
п. 47.7, п. 47.9, п. 47.11, п. 47.12, п. 47.13)
Изготовитель
Акционерное общество «Концерн «Автоматика» (АО «Концерн «Автоматика»)
ИНН 7715906332
Юридический адрес: 127106, г. Москва, ул. Ботаническая, д. 25
Адрес: 143401, г. Красногорск, ул. Речная, д.8
Телефон: +7 (495) 619-31-50
Web-сайт: http:// www.ao-avtomatika.ru
E-mail: mail@ao-avtomatika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследо-
вательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7(495) 526-63-00
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации по проведению испытаний средств измерений в целях утвержде-
ния типа № 30002-13 от 11.05.2018 в реестре Росаккредитации
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16582-97 | Тахографы автомобильные электронные | VEEDER-ROOT серии VRC 8400 | Фирма "TVI Europe Limited", Великобритания | 1 год | Перейти |
| 64554-16 | Тахографы | Меркурий ТА-002 | ООО "АСТОР ТРЕЙД", г.Москва | 7 лет | Перейти |
| 64484-16 | Тахографы | МИКАС 20.3840 10 000 | ООО "НПП "ИТЭЛМА", г.Москва | 7 лет | Перейти |
| 16582-97 | Тахографы автомобильные электронные | VEEDER-ROOT серии VRC 8400 | Фирма "TVI Europe Limited", Великобритания | 1 год | Перейти |
| 32955-06 | Тахографы цифровые | ТЦА | ЗАО "Измеритель-авто", г.Смоленск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
