Полуприцеп-цистерна SAHIN TANKER STYR 2012, ГРСИ 82787-21
Номер госреестра:
82787-21
Наименование СИ:
Полуприцеп-цистерна
Обозначение типа:
SAHIN TANKER STYR 2012
Производитель:
SAHIN TANKER ve NAK. SAN. TIC. LTD. ŞTI., Турция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
NP9STYR3A1C136021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1847
Лист № 1
Регистрационный № 82787-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Полуприцеп-цистерна SAHIN TANKER STYR 2012
Назначение средства измерений
Полуприцеп-цистерна SAHIN TANKER STYR 2012 (далее – ППЦ) предназначена для
измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Описание средства измерений
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя уровня
налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта
производится самотеком или через насос.
ППЦ состоят из сварной емкости цилиндрической формы переменного сечения. Для
гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены
волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и
производства работ внутри цистерны. ППЦ состоит из трех герметичных секций. Каждая секция
оборудована горловиной цилиндрической формы с установленным указателем уровнем налива.
ППЦ является транспортной мерой полной вместимости (далее – ТМ). Указатель уровня налива
находится в полости цистерны.
Технологическоеоборудованиепредназначенодляоперацийналива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком;
- дыхательный клапан;
- донный клапан;
- шаровой кран;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной скорости,
надписи и знаки с информационными табличками для обозначения транспортного средства,
перевозящего опасный груз.
Заводскойномерполуприцепа-цистерныSAHINTANKERSTYR2012
NP9STYR3A1C136021 нанесен на маркировочную табличку и шасси ударным способом и в
паспорт печатным способом.

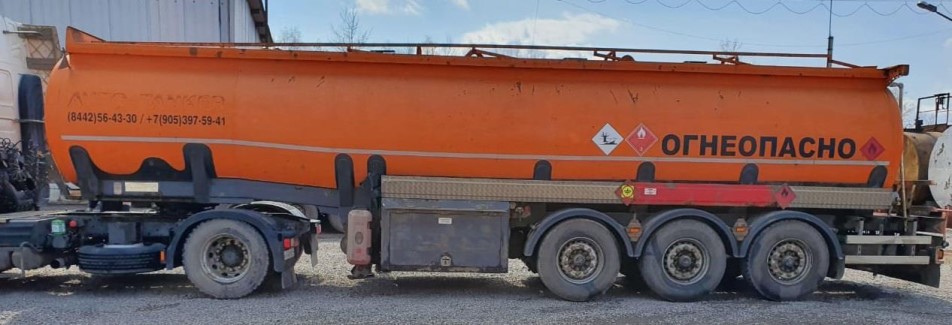

Общий вид ППЦ представлен на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1 – Общий вид ППЦ SAHIN TANKER STYR 2012 № NP9STYR3A1C136021

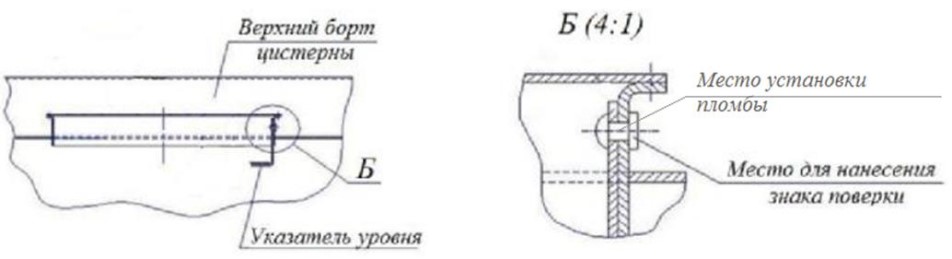

Схема пломбировки от несанкционированного изменения положения указателя уровня
налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 – Схема пломбировки от несанкционированного изменения положения указателя
уровня налива, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует
Метрологические и технические характеристики
± 1,5
Значение
NP9STYR3A1C136021
3
27083
10950
8003
8130
± 0,4
Таблица 1 – Метрологические характеристики
Наименование характеристики
Заводской номер
Количество секций
Номинальная вместимость ППЦ, дм
3
Номинальная вместимость секций (начиная от кабины водителя), дм
3
секция 1
секция 2
секция 3
Пределы допускаемой относительной погрешности ППЦ, не более, %
Разность между номинальной и действительной вместимостью ППЦ,
%, не более
Лист № 3
Всего листов 4
Таблица 2 – Основные технические характеристики
Наименование характеристики
Снаряженная масса, кг, не более
Температура окружающей среды при эксплуатации, ºC
Значение
8300
от -40 до +45
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Полуприцеп-цистерна
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Количество
Паспорт
Обозначение
SAHIN TANKER STYR
2012
-
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе п. 3
Нормативныедокументы,устанавливающиетребованиякполуприцепу-цистерне
SAHIN TANKER STYR 2012
Приказ Федерального агентства по техническому регулированию и метрологии от 7
февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических
измерениях, массового и объемного расходов жидкости»
Изготовитель
SAHIN TANKER ve NAK. SAN. TIC. LTD. ŞTI., Турция
Адрес: Турция, Horozluhan Mah. Zafer San. Hastürk Sk. No: 15 KONYA
Телефон: +90 (332) 251-79-33 – 34 Факс: +90 (332) 251-70-05
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ»)
Адрес: 398017, Россия, Липецкая обл., г. Липецк, ул. И.Г. Гришина, д. 9а
Телефон: +7 (4742) 56-74-44
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311563 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Лист № 4
Всего листов 4
