Стенды метрологические для поверки и калибровки средств измерений уровня МСПКУ, ГРСИ 82786-21
Номер госреестра:
82786-21
Наименование СИ:
Стенды метрологические для поверки и калибровки средств измерений уровня
Обозначение типа:
МСПКУ
Производитель:
Акционерное общество "Теккноу" (АО "Теккноу"), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1847
Лист № 1
Регистрационный № 82786-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды метрологические для поверки и калибровки средств измерений уровня
МСПКУ
Назначение средства измерений
Стенды метрологические для поверки и калибровки средств измерений уровня
МСПКУ (далее – стенды) предназначены для передачи единицы длины средствам измерений
уровня.
Описание средства измерений
Принцип действия стендов основан на имитации изменения уровня путем перемещения
подвижной части стенда, на которой закреплены отражающая или контактная пластина, вдоль
горизонтального основания стенда.
В зависимости от исполнения стенды могут применяться при проведении поверки или
калибровки средств измерений уровня (радарных, поплавковых, ультразвуковых, коаксиальных,
радиоволновых и других типов уровнемеров).
Измерение осуществляется на основе определения положения отражающей или
контактной пластины, закрепленной на подвижной части стенда, которая перемещается вдоль
горизонтальногооснования,относительноустановочнойпластины,закрепленнойна
неподвижной части стенда. Определение положения отражающей или контактной пластины
относительно установочной пластины осуществляется посредством лазерного дальномера или
системы лазерной измерительной. Перемещаясь вдоль горизонтального основания стенда,
подвижная часть может устанавливаться на любое значение расстояния в пределах диапазона
измерений стенда.
Для жесткого крепления различных типов средств измерений уровня стенд имеет
вертикально расположенную установочную пластину, закрепленную на неподвижной части
стенда. Конструкция стенда обеспечивает установку уровнемера таким образом, чтобы
плоскость установочного фланца уровнемера была перпендикулярна горизонтальному
основанию стенда.
Взаимное расположение плоскостей установочной пластины на неподвижной части
стенда, отражающей или контактной пластины на подвижной части стенда и горизонтального
основания стенда может контролироваться с помощью системы инклинометров, входящей в
состав стенда в зависимости от заказа.
Стенд может быть оборудован системой натяжения и поддержания гибкого и жесткого
волновода, параметры которой подбираются исходя из заказа.
Стенды состоят из:
- горизонтального каркаса-основания, состоящего из двух, жестко скрепленных,
алюминиевых направляющих, установленных на опорах;
- подвижной части с отражающей (или контактной) пластиной, перемещающейся вдоль
горизонтального основания;
Лист № 2
Всего листов 6
- неподвижной части с установочной пластиной, установленной перпендикулярно к
горизонтальному основанию стенда, и предназначенное для крепления средств измерений
уровня;
- лазерного дальномера или системы лазерной измерительной (в соответствии с
модификацией стенда).
Стенды выпускают в следующих модификациях:
- МСПКУ 1 – построены с использованием системы лазерной измерительной
Lasertex HPI-3D, производства Lasertex Co. LTD, Польша, либо XL-80 Renishaw, производства
«Renishaw plc», Великобритания;
- МСПКУ 2 – построены с использованием лазерного дальномера модели FLS С-10 или
FLS СH-10, производства «Dimetix AG, Швейцария», либо дальномера модели LDM51,
производства «ASTECH Angewandte Sensortechnik GmbH», Германия;
Общий вид модификаций стенда представлен на рисунках 1 и 2.
Пломбирование стенда не предусмотрено.
Рисунок 1 – Общий вид стенда в режиме поверки бесконтактных СИ уровня
1 – горизонтальное основание; 2 – неподвижная часть; 3 – установочная пластина; 4 – подвиж-
ная часть; 5 – отражающая пластина; 6 – стойка; 7 – комплекс технических устройств
Лист № 3
Всего листов 6

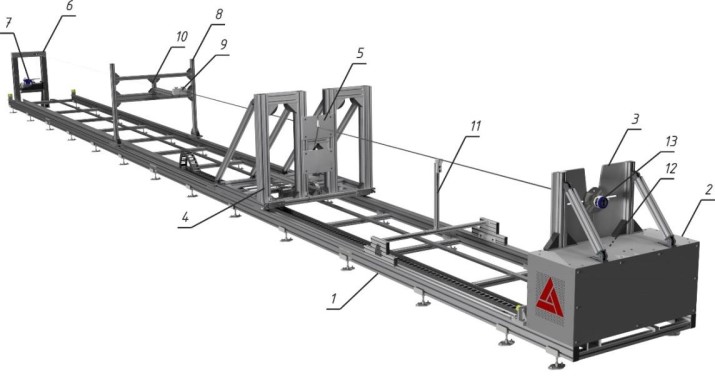

Рисунок 2 – Общий вид стенда в режиме поверки контактных СИ уровня с системой натяжения
и поддержания волновода
Система управления стендомобеспечивает сборинформациииотображениееенаэкране
персонального компьютера в реальном времени, а также осуществляет управление подвижной
частью стенда. Сбор информации и перемещение подвижной части стенда осуществляется
посредствомспециализированногопрограммногообеспечениявавтоматическомили
полуавтоматическом режимах.
Программное обеспечение
Программное обеспечение стендов (далее - ПО) устанавливается на персональный ком-
пьютер (далее- ПК) системы управления стендами.ПОосуществляет общееуправлениестендом,
автоматический или полуавтоматический сбор и математическую обработку результатов изме-
рений, а также архивирование результатов измерений. Обмен данными с ПК производится по
защищенному протоколу.
ПО в целом является метрологически значимым и не может быть изменено преднаме-
ренно или случайно. Метрологически значимые параметры защищены от преднамеренного или
случайного изменения.
Метрологические характеристики стендов нормированы с учетом влияния программ-
ного обеспечения.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО АРМ ТЕККНОУ УРОВЕНЬ
Номер версии (идентификационный номер) ПО не ниже 1.0
Цифровой идентификатор ПО075bcd15
Алгоритм вычисления идентификатора ПО CRC32
Уровень защиты от непреднамеренных и преднамеренных изменений – «средний» в со-
ответствии с Р 50.2.077-2014.
1 – горизонтальное основание; 2 – неподвижная trial; 3 – установочная пластина; 4 – подвиж-
ная часть; 5 – контактная пластина; 6 – тумба установочная; 7 – таль электрическая;
8 – мобильная тележка; 9 – установочные диэлектрические губки; 10 – динамометр; 11 – стойка
поддержки; 12 – комплекс технических устройств; 13 – поверяемый прибор
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Значение
МСПКУ-1 МСПКУ-2
от 0 до 25000
*
±0,3±(1,0+2·10
-3
·L)**
0,0010,1
Диапазон измерений уровня, мм
Пределы допускаемой абсолютной погрешности изме-
рений длины (уровня), мм
Дискретность отсчета, мм
* - в зависимости от заказа
** L – измеряемое значение длины (уровня), м
Значение
от +15 до +25
от 30 до 80
от 84 до 106,7
от 50 до
800**
28000
4000
2500
1000
1000
600
1500
220±10
50±1
2
10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность, %
- атмосферное давление, кПа
Расстояние между установочной и отражающей (контактной) пластинами
стенда, мм
Габаритные размеры стенда, мм, не более
*
- длина
- ширина
- высота
Габаритные размеры отражающей пластины, мм, не менее
*
- ширина
- высота
Усилие натяжения системы натяжения, Н, не trial*
Масса, кг, не более
*
Параметры электрического питания:
- напряжение питания переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, кВт, не более
Срок службы, лет, не менее
* - в зависимости от заказа
** - действительное значение указывается в паспорте, в зависимости от заказа
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации способом печати, а
также на информационную табличку, закрепленную на неподвижной части стенда и стенку
вспомогательной тумбы методом, позволяющим обеспечить четкость прочтения и сохранность
информации на весь заявленный срок службы.
Лист № 5
Всего листов 6
Комплектность средства измерений
МСПКУ-Х-ХХ
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Стенд метрологический для поверки и калибровки
средств измерений уровня
Паспорт
Руководство по эксплуатации
Методика поверки
РВПД.МСУ.001 ПС
РВПД.МСУ.002 РЭ
МП 208-013-2020
АРМ ТЕККНОУ УРОВЕНЬ
1 экз.
1 экз.
1 экз.
1 шт.
1 шт.
1 шт.
Комплект монтажных и запасных частей*
Комплект инструмента и принадлежностей*
Диск с программным обеспечением
* - в зависимости от заказа
Сведения о методиках (методах) измерений
приведены в разделе 3 руководства по эксплуатации РВПД.МСУ.002 РЭ.
Нормативные и технические документы, устанавливающие требования к стендам метро-
логическим для поверки и калибровки средств измерений уровня МСПКУ
Приказ Росстандарта № 3459от 30 декабря 2019 года«Об утверждении Государственной
поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТУ 438110-011-44345622-2017 Стенды метрологические для поверки и калибровки
средств измерений уровня МСПКУ. Технические условия
Изготовитель
Акционерное общество «Теккноу» (АО «Теккноу»)
ИНН 7801079340
Адрес: 196066, г. Санкт-Петербург, Московский проспект, д. 212,
БЦ «Московский», офис 0012
Телефон: +7 (812) 324-56-27
E-mail: info@tek-know.ru
Web-сайт: www.tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru
Web-caйт: http://www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Лист № 6
Всего листов 6
