УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1847
Лист № 1
Регистрационный № 82782-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система высокоточного взаимного позиционирования объектов по сигналам
ГНСС ИВЯФ.466453.067
Назначение средства измерений
Система высокоточного взаимного позиционирования объектов по сигналам ГНСС
ИВЯФ.466453.067 (далее по тексту – система) предназначена для измерений приращений ко-
ординат и геодезических определений относительного местоположения объектов.
Описание средства измерений
Принцип работы системы основан на определении взаимного положения двух внешних
измерительных модулей ЦДКТ.464316.157 (ИМ), один из которых установлен в контролируе-
мой, а другой – в опорных точках, а также изменения во времени этого положения. ИМ при-
нимает эфемеридную информацию, измеряет кодовые и фазные псевдодальности до спутни-
ков ГЛОНАСС и GPS, находящихся в его зоне видимости. Информация с ИМ, находящихся в
контролируемой и опорной точках, с помощью аппаратуры передачи данных – коммутатора
Ubiquiti TS-5-PoE поступает на персональный компьютер ЮК112М10 (ПК). Специальное про-
граммное обеспечение (ПО), установленное на ПК, обеспечивает выполнение следующих дей-
ствий с информацией, поступающей с ИМ:
- сбор и буферизацию;
- вычисление абсолютных координат;
- вычисление относительных координат (базисной линии по трем пространственным ко-
ординатам);
- определение изменений базисной линии;
- вычисление и представление пользователю информации о фактическом состоянии
спутников ГЛОНАСС/GPS, находящихся в зоне видимости.
Конструктивно система состоит из: двух внешних измерительных модулей, персонально-
го компьютера с установленным ПО и коммутатора Ubiquiti TS-5-PoE (коммутатора).
Внешние измерительные модули выполнены в виде моноблока и представляют собой
корпусной герметичный модуль, внутри которого расположен фазовый ГНСС приемник, ак-
тивная ГНСС антенна, плата управления и стабилизатор напряжения питания.
На основании внешнего измерительного модуля расположены разъемы:
- разъем X1 для внешнего питания, передачи данных к ПК, проводного Internet подклю-
чения;
- сервисный разъем Х2 программатора;
- разъем для подключения внешней антенны WiFi.
ПК представляет собой ПЭВМ общего назначения с установленным общим и специаль-
ным программным обеспечением.
Коммутатор представляет собой герметичный пластиковый корпус, на боковой панели
которого расположены:
Лист № 2
Всего листов 6
- 5 портов 10/100/1000 Ethernet с поддержкой Passive PoE 24V;
- порт управления 10/100 Ethernet;
- разъем USB;
- 5 светодиодных индикаторов.
Пломбирование крепёжных винтов корпуса внешних измерительных модулей не произ-
водится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые
могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты
специальным лаком. Пломбирование коммутатора и ПК не предусмотрено.
Общий вид внешнего измерительного модуля с указанием места нанесения знака утвер-
ждения типа приведен на рисунке 1. Общий вид коммутатора приведен на рисунке 2. Общий
вид ПК представлен на рисунке 3.

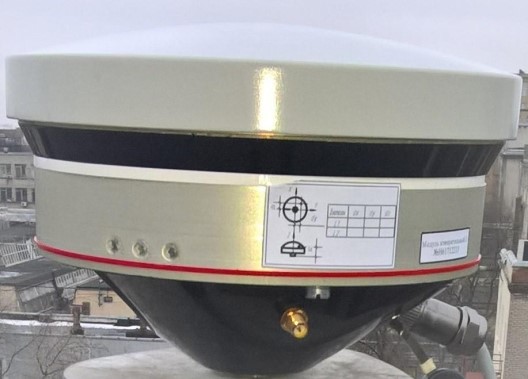

Рисунок 1 - Общий вид внешнего измерительного модуля с указанием
места нанесения знака утверждения типа

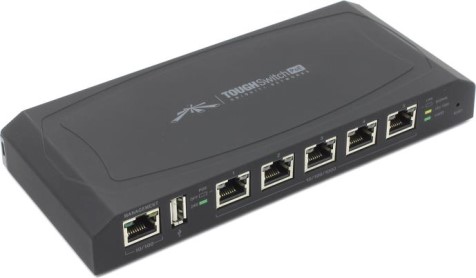

Рисунок 2 - Общий вид коммутатора
Место размещения знака
утверждения типа
Лист № 3
Всего листов 6

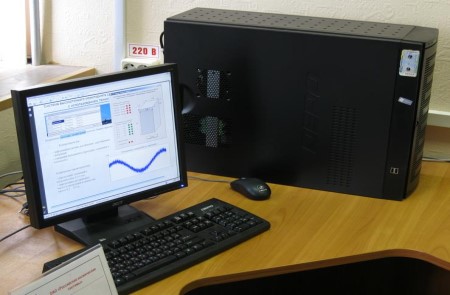

Рисунок 3 - Общий вид ПК
Программное обеспечение
Система поставляется со встроенным программным обеспечением (далее ПО). Програм-
ма «Расчет взаимного положения в реальном времени» предназначена для высокоточной обра-
ботки геодезических измерений, выполненных в режимах относительных и дифференциаль-
ных измерений. Программа позволяет осуществлять измерительный процесс в режиме реаль-
ного времени в стационарных условиях, выполняет сбор и обработку кодовых и фазовых из-
мерений от двух двухчастотных GPS/ГЛОНАСС модулей измерительных, расчет их взаимного
положения и представление результатов расчетов пользователю.
Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
«Расчет взаимного положения
в реальном времени»
ИВЯФ.08676-01
v.7.8.4.1
Метрологические и технические характеристики
Значение
555
GPS/ГЛОНАСС L1/L2
±(2 + 5,0·10
-7
·D)
2)
±(3 + 7,0·10
-7
·D)
2)
Таблица 2 – Метрологические характеристики
Наименование характеристики
Количество каналов
Принимаемые сигналы
Режим «Кинематика в реальном времени (RTK)»
1)
Доверительные границы допускаемой абсолютной погрешно-
сти измерений длины базиса (при доверительной вероятности
0,67), мм
в плане
по высоте
___________
1)
Диапазон длин базисов от 0,02 до 30 км
2)
Здесь и далее D - измеренная длина базиса в миллиметрах
Лист № 4
Всего листов 6
Значение
от 200 до 240
178
127
600
450
220
200
100
30
от -40 до 50
от 10 до 35
Таблица 3 – Основные технические характеристики
Наименование характеристики
Источник электропитания напряжение, В:
- от сети переменного тока от 49 до 51 Гц
Габаритные размеры внешнего измерительного модуля
ЦДКТ.464316.157, мм, не более
диаметр
высота
Габаритные размеры персонального компьютера ЮК112М10, мм,
не более
длина
ширина
высота
Габаритные размеры коммутатора Ubiquiti TS-5-PoE, мм, не более
длина
ширина
высота
Диапазон рабочих температур, ºС
оборудование, располагаемое вне отапливаемого помещения;
оборудование, располагаемое внутри отапливаемого помещения
Trial, кг, не более
модуля измерительного ЦДКТ.464316.155
персонального компьютера ЮК112М10
коммутатора Ubiquiti TS-5-PoE
3,5
20
1
Знак утверждения типа
наносится на корпус ИМ в виде наклейки и на титульный лист руководства по эксплуатации в
виде наклейки типографским способом.
Комплектность средства измерений
Обозначение
Количество
-
ЦДКТ.464316.157
ЮК112М10
Ubiquiti TS-5-PoE
1 компл.
2 шт.
1 шт.
1 шт.
ЦДКТ.685611.1085
2 шт.
ИВЯФ.658611.0588
1 шт.
Таблица 4 – Комплектность системы
Наименование
Система высокоточного взаимного позицио-
нирования объектов по сигналам ГНСС
ИВЯФ.466453.067 в составе:
- внешний измерительный модуль
- персональный компьютер
- коммутатор
- кабель подключения внешнего измеритель-
ного модуля
- кабель подключения персонального компь-
ютера
- программное обеспечение «Программа рас-
чета взаимного положения в реальном време-
ни»
ИВЯФ.08676-01
1 шт.
Лист № 5
Всего листов 6
ИВЯФ.466453.067. РЭ1 экз.
ИВЯФ.466453.067. ФО1 экз.
ИВЯФ.08676-01 34 011 экз.
Продолжение таблицы 4
Система высокоточного взаимного позицио-
нирования объектов по сигналам ГНСС
ИВЯФ.466453.067. Руководство по эксплуа-
тации
Система высокоточного взаимного позицио-
нирования объектов по сигналам ГНСС
ИВЯФ.466453.067. Формуляр
Руководство оператора программы расчета
взаимного положения в реальном времени
ГСИ. Система высокоточного взаимного по-
зиционирования объектов по сигналам ГНСС
ИВЯФ.466453.067. Методика поверки
651-20-049 МП1 экз.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Система высокоточного взаимного позициониро-
вания объектов по сигналам ГНСС ИВЯФ.466453.067. Руководство по эксплуатации» раздел 2.
Нормативные и технические документы, устанавливающие требования к системе высо-
коточного взаимного позиционирования объектов по сигналам ГНСС ИВЯФ.466453.067
Приказ Росстандарта от 29.12.2018 № 2831 «Об утверждении Государственной повероч-
ной схемы для координатно-временных средств измерений»
Изготовитель
Акционерное общество «Российская корпорация ракетно-космического приборостроения
и информационных систем» (АО «Российские космические системы»), г. Москва
ИНН 7722698789
Адрес: 111250, Россия, Москва, ул. Авиамоторная, д. 53
Тел: (495) 673-94-30
Факс: (495) 509-12-00
E-mail: contact@spacecorp.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях
утверждения типа № 30002-13 от 11.05.2018 г.
Лист № 6
Всего листов 6
