Номер госреестра:
82758-21
Наименование СИ:
Термоманометры
Обозначение типа:
Автон А835
Производитель:
Акционерное общество "Автограф" (АО "Автограф"), Республика Марий Эл, г. Йошкар-Ола
Межповерочный интервал:
3 года; 2 года - для термоманометров с верхним пределом диапазона измерений температуры +300 °С
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1848
Лист № 1
Регистрационный № 82758-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термоманометры Автон А835
Назначение средства измерений
Термоманометры Автон А835 (далее по тексту
термоманометры) предназначены для
измерений температуры и давления газообразных и жидких сред.
Описание средства измерений
Принцип действия термоманометров при измерениитемпературыоснован на
зависимости электрического сопротивления платинового термопреобразователя сопротивления
от температуры.
Принципдействиятермоманометровприизмерениидавленияоснованна
преобразовании упругой деформации чувствительного элемента, выполненного в виде
мембраны, в изменение сопротивления тензорезисторов, расположенных на мембране и
включенных по мостовой схеме. Выходное напряжение моста изменяется пропорционально
приложенному давлению.
Термоманометры осуществляют автоматические измерения температуры и давления,
обработку полученных сигналов с помощью электронного устройства обработки сигналов и
передачу результатов измерений посредством интерфейса связи Bluetooth Low Energy.
Конструктивнотермоманометрывыполненывцилиндрическомкорпусеиз
поликарбоната, закрытого с одного из торцов металлической частью, с установленным в ней
первичным преобразователем давления (датчик давления). Первичный преобразователь
температуры (датчик температуры) в зависимости от исполнения термоманометра может быть
расположен внутри корпуса термоманометра или во внешнем термощупе (выносном с
соединительнымкабелемилиприсоединенному к корпусутермоманометра).
Присоединительная часть корпуса со встроенными датчиками и присоединительная часть
внешнего термощупа могут иметь стандартную манометрическую резьбу М20х1,5 мм, резьбу
G1/2 или нестандартную по заказу. Внутри корпуса размещены электронное устройство
обработки сигналов датчиков, совмещенное с устройством радиосвязи, и элемент питания типа
«D» с номинальным напряжением 3 В, либо типа «A» с номинальным напряжением 3,6 В.
Структураусловногообозначениясразличнымивариантамиисполнений
термоманометров приведена на рисунке 1. Общий вид термоманометров с указанием места
нанесения заводского номера приведен на рисунке 2. Заводской номер наносится на этикетку,
прикреплённую накорпус термоманометра. Конструкция средстваизмеренийне
предусматривает нанесение знака поверки на термоманометры.
Пломбирование термоманометров не предусмотрено.
Лист № 2
Всего листов 7

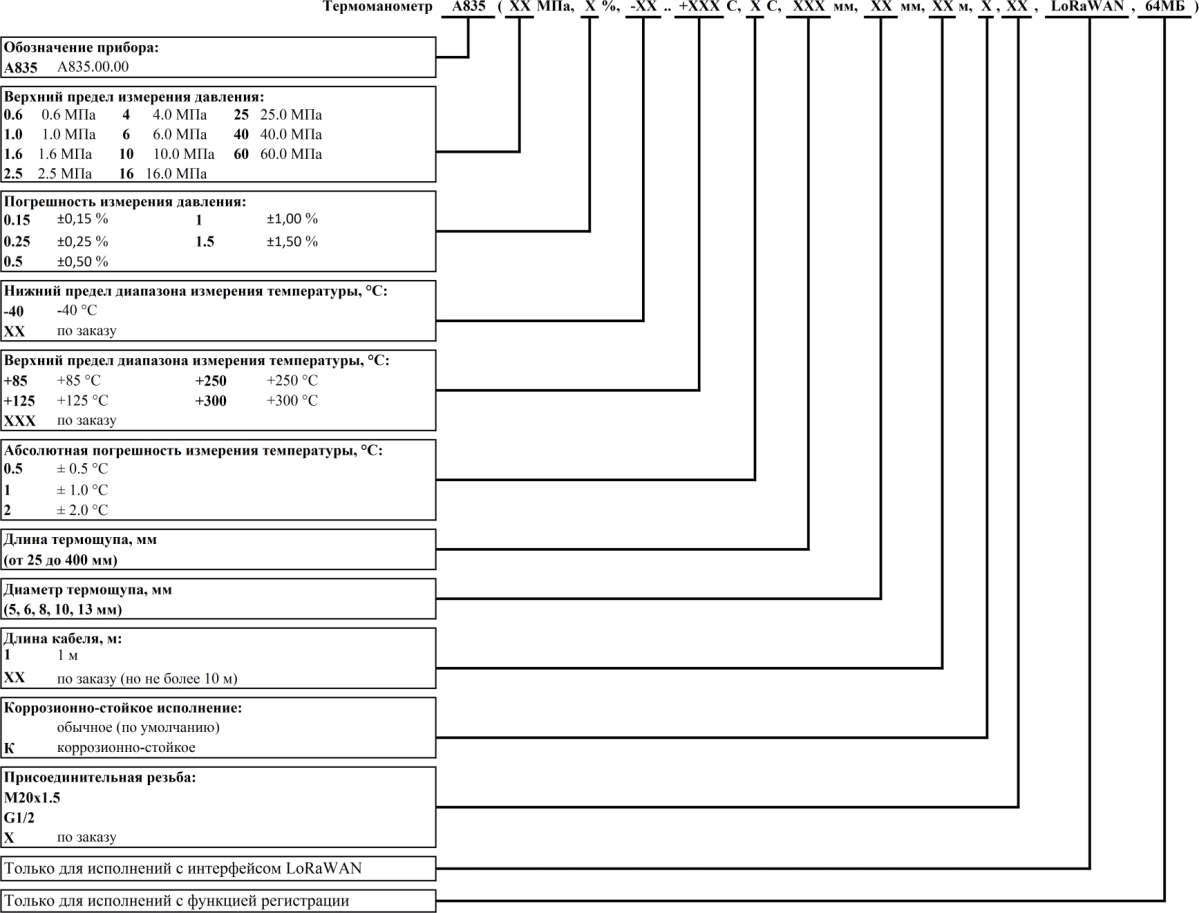

Рисунок 1 – Структура условного обозначения термоманометров Автон А835
Лист № 3
Всего листов 7

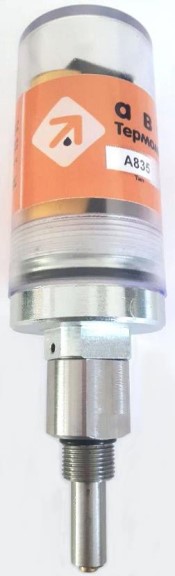

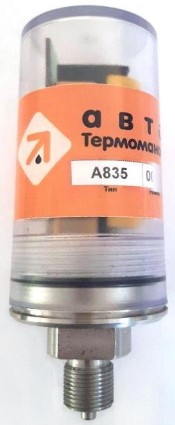

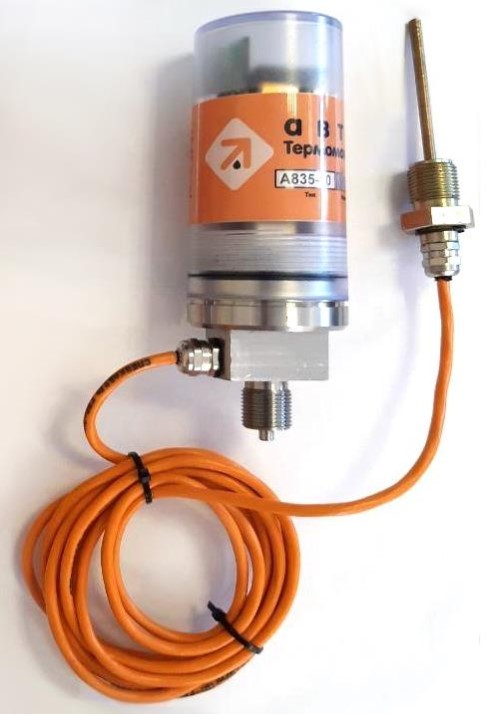

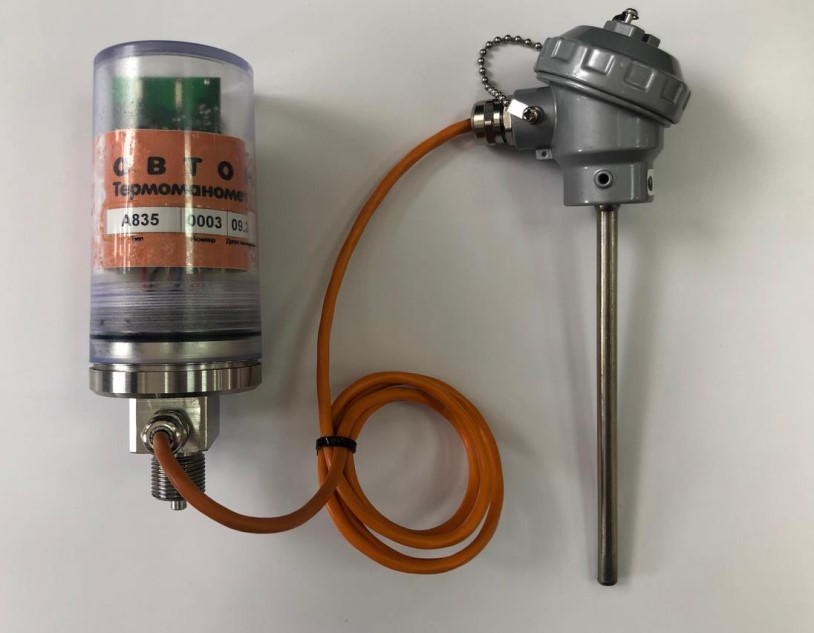

Рисунок 2 - Общий вид термоманометров Автон А835
с указанием места нанесения заводского номера
Место нанесения
заводского номера
Лист № 4
Всего листов 7
Программное обеспечение
Программное обеспечение (ПО) термоманометров Автон А835 состоит из встроенного и
автономного ПО.
Встроенное, метрологически значимое, ПО «A835.hex» устанавливается во внутреннею
память термоманометра на предприятии-изготовителе во время производственного цикла и
предназначено для обработки и передачи результатов измерений на систему верхнего уровня.
ПО недоступно пользователю и не подлежит изменению на протяжении всего времени
функционирования изделия.
Автономное ПО «ThermomanometerMeasure.exe» с метрологически значимой частью
«A8xxClient40.dll» (далее
ПО) предназначено для взаимодействия с термоманометрами
Автон. Программирование и чтение результатов измерений выполняются по радиоканалу,
соответствующему спецификации Bluetooth Low Energy и обеспечивающему передачу
цифровых данных. ПО может быть использовано для настройки термоманометров для
проведения измерений, вычитывания результатов измерений, а также предназначено для
проведения первичных и периодических поверок термоманометров.
Таблица 1
Идентификационные данные встроенного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
A835.hex
9409
4188333982
CRC32
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2
Идентификационные данные автономного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
A8xxClient40.dll
1.0.0.0
3178263899
CRC32
Уровень защиты автономного программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и основные технические характеристики термоманометров приведены
в таблицах 3 и 4.
0,09
± 0,03
Значение
0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0;
16,0; 25,0; 40,0; 60,0
± 0,15; ± 0,25; ± 0,50;
± 1,00; ± 1,50
Таблица 3 – Метрологические характеристики
Наименование характеристики
Нижний предел диапазона измерения абсолютного давления,
МПа
Верхний предел диапазона измерения абсолютного
давления, МПа
Пределы допускаемой основной приведенной погрешности
канала измерений давления, % (от диапазона измерений)
Пределы допускаемой дополнительной приведенной
погрешности канала измерений давления, вызванной
отклонением температуры окружающей среды от нормальных
условий, % (от диапазона измерений), на каждые 10 °C
Лист № 5
Всего листов 7
температуры, °C
Наименование характеристикиЗначение
Диапазон измерений температуры
(1)
, °C от -40 до +85
от -40 до +125
(2)
от -40 до +250
(2)
от -40 до +300
(2)(3)
Пределы допускаемой абсолютной погрешности измерений
± 0,5
(4)
; ± 1,0; ± 2,0
Примечания:
(1)
– по специальному заказу допускается изготовление термоманометров с нижним и
верхним пределами диапазона измерений температуры, соответственно, не ниже и не выше
пределов, приведенных в таблице;
(2)
- только для вариантов исполнения с расположением датчика температуры во внешнем
термощупе выносного исполнения;
(3)
- исполнение с клеммной головкой;
(4)
- только для исполнений с диапазоном измерений от -40 до +85 °C, от -40 до +125 °C.
156×63
168×63
от 1 до 10
0,85
4,6
1,1
от +18 до +22
от 84 до 106,7
от 30 до 80
Значение
163×63
от 25 до 400
5; 6; 8; 10
50; 68; 104
13
Таблица 4 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина × наружный диаметр), мм, не
более:
для вариантов исполнения с расположением датчика
температуры внутри корпуса
для вариантов исполнения с расположением датчика
температуры во внешнем термощупе выносного исполнения
для вариантов исполнения с расположением датчика
температурывприсоединенномккорпусувнешнем
термощупе
Габаритные размеры термощупа выносного исполнения, мм:
длина монтажной части
диаметр
Габаритные размеры термощупа исполнения с
присоединением к корпусу, мм:
длина монтажной части
диаметр
Длина соединительного кабеля внешнего термощупа
выносного исполнения, м
Масса, кг, не более
для вариантов исполнения с расположением датчика
температуры внутри корпуса
для вариантов исполнения с расположением датчика
температуры во внешнем термощупе выносного исполнения
для вариантов исполнения с расположением датчика
температурывприсоединенномккорпусу внешнем
термощупе
Нормальные условия измерений:
температура окружающей среды, °С
атмосферное давление, кПа
относительная влажность воздуха, %
Лист № 6
Всего листов 7
от -40 до +85
Значение
Наименование характеристики
Рабочие условия эксплуатации:
температура окружающей среды, °С
относительная влажность воздуха (при окружающей
температуре +25 °C), %, не более
атмосферное давление, кПа
Маркировка взрывозащиты
Степень защиты оболочки по ГОСТ 14254-2015
Средняя наработка на отказ, ч
Средний срок службы, лет, не менее
98
от 84 до 106,7
0Ex ia IIC T4 Ga X
IP68
87 000
10
Знак утверждения типа
наносится типографским способом на этикетку, прикрепленную на корпус термоманометра, и
на титульные листы паспорта (руководства по эксплуатации) и формуляра.
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Термоманометр Автон А835
Радиоинтерфейс
Паспорт (руководство по эксплуатации)
Формуляр
Методика поверки
Программное обеспечение для поверки
Упаковочная тара
в соответствии с кодом заказа
A504.00.00
A835.00.00 РЭ
A835.00.00 ФО
МП 207-020-2021
ThermomanometerMeasure.exe
-
1 шт.
1 шт.
1 экз.
1 экз.
по запросу
1 экз.
1 шт.
Сведения о методиках (методах) измерений
приведены в разделе 5 документа A835.00.00 РЭ Термоманометры Автон. Паспорт
(руководство по эксплуатации).
Нормативныеитехническиедокументы,устанавливающиетребованияк
термоманометрам Автон А835
Приказ Федерального агентства по техническому регулированию и метрологии
от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств
измерений избыточного давления до 4000 МПа».
Приказ Федерального агентства по техническому регулированию и метрологии
от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств
измерений абсолютного давления в диапазоне 1×10
-1
- 1×10
7
Па».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ТУ 26.51.52-001-72506490-2020 Термоманометры Автон. Технические условия.
Изготовитель
Акционерное общество «Автограф» (АО «Автограф»)
Адрес: 424020, Республика Марий Эл, г. Йошкар-Ола ул. Красноармейская, 97а
ИНН 1215094321
Тел.: +7 (8362) 63-22-10
E-mail:
Лист № 7
Всего листов 7
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 36962-08 | Термоманометры показывающие | TM | Фирма "MANROS Italy s.r.l.", Италия | 1 год | Перейти |
| 72296-18 | Термоманометры показывающие | ДМТ 05 | Фирма "Leierda Instrument Co., Ltd.", Китай | 2 года | Перейти |
| 81852-21 | Термоманометры погружные КВСМ-1 | КВСМ-1 | Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс"), г. Екатеринбург | 3 года - для модификации ГТДТ-К-А; поверка до ввода в эксплуатацию - для модификации ГТДТ-К | Перейти |
| 21357-06 | Термоманометры показывающие | TMAX, TMRA | Фирма "WATTS Industries Deutschland GmbH", Германия | 1 год | Перейти |
| 72763-18 | Термоманометры скважинные автономные пьезорезистивные | PPS | Фирма "Pioneer Petrotech Services Inc.", Канада | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
