Номер госреестра:
82757-21
Наименование СИ:
Анемометры крыльчатые
Обозначение типа:
VA
Производитель:
Фирма "SHANGHAI V&A INSTRUMENT CO., LTD.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1848
Лист № 1
Регистрационный № 82757-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анемометры крыльчатые VA
Назначение средства измерений
Анемометры крыльчатые VA (далее по тексту – анемометры или приборы)
предназначены для измерений скорости воздушного потока, а также температуры и
относительной влажности окружающего воздуха.
Описание средства измерений
Принцип действияприборов при измерении скорости воздушного потокаоснован на
тахометрическом принципе, при котором частота вращения первичного преобразователя
(крыльчатки) пропорциональна скорости воздушного потока, в который он помещен.
Скорость вращения крыльчатки преобразуется в электрический сигнал индуктивным
преобразователем.
Принцип действия приборов при измерении температуры окружающего воздуха
основан на обратной зависимости электрического сопротивления чувствительного
элемента (термистора (NTC)) от температуры измеряемой среды.
Принцип измерения относительной влажности основан наизменении электрической
емкости датчиков в зависимости от количества сорбированной влаги на полярном
полимерном сорбенте, используемом в качестве влагочувствительного слоя.
Анемометрыявляютсяпортативнымимикропроцессорнымиприборамис
автономным питанием и возможностью отображения измеряемых параметров на
встроенном жидкокристаллическом дисплее. Приборы состоят из электронного блока и
внешнего зонда, образующего моноблочную конструкцию с электронным блоком.
Анемометры VA изготавливаются следующих моделей: VA-AM8020 иVA-
AM8021. Модели приборов различаются наличием у модели VA-AM8021 по сравнению с
VA-AM8020 канала измерений относительной влажности. От механических повреждений
в процессе транспортировки и хранения зонд-крыльчатка анемометров защищается
защитной крышкой.
Фотографии общего вида анемометров приведены на рисунках 1-4. Цветовая гамма
корпусов анемометров может быть изменена по решению изготовителя в одностороннем
порядке.
Заводской номер приборов в виде цифрового или буквенно-цифрового кода нанесен
на наклейку, прикрепленную к тыльной стороне корпуса анемометров (рисунок 5).
Конструкция прибора не предусматривает нанесение знака поверки на корпус.
Пломбирование приборов не предусмотрено.
Лист № 2
Всего листов 5

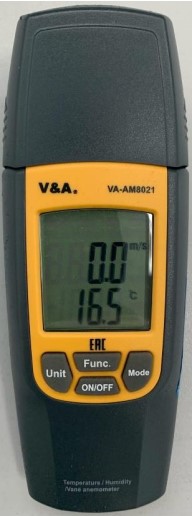

Рисунок 3 - Анемометр крыльчатый
VA модели VA-AM8021

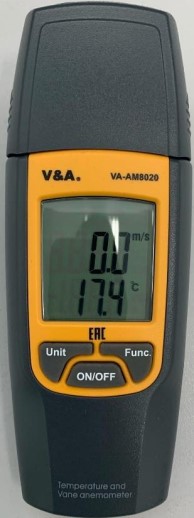

Рисунок 1 – Анемометр крыльчатый VA
модели VA-AM8020 с защитной
крышкой

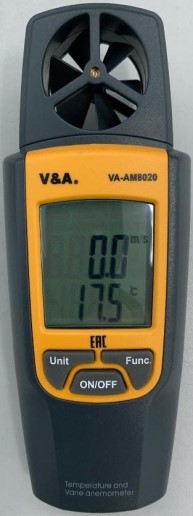

Рисунок 2 - Анемометр крыльчатый
VA модели VA-AM8020
без защитной крышки

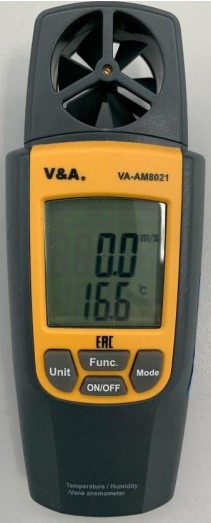

Рисунок 4 - Анемометр крыльчатый VA
модели VA-AM8021 без защитной крышки
Лист № 3
Всего листов 5
Программное обеспечение
Программноеобеспечение(ПО)анемометровсостоитизвстроенного,
метрологически значимого ПО.
ПО устанавливается во время производственного цикла в микропроцессор прибора,
оно недоступно пользователю и не подлежит изменению на протяжении всего времени
функционирования изделия. Метрологические характеристики приборов нормированы с
учетом влияния данного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция
анемометра крыльчатого исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Метрологические и технические характеристики
Метрологическиеиосновныетехническиехарактеристикианемометров
крыльчатых VA приведены в таблицах 1, 2.

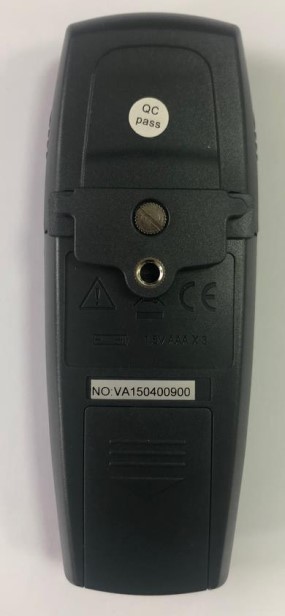

Рисунок 5 – Место нанесения заводского номера анемометра крыльчатого VA
Место нанесения
заводского номера
Лист № 4
Всего листов 5
°С
±1,0
от 0,4 до 20
-±5,0
0,1
Таблица 1 - Метрологические характеристики
Значение (в зависимости от
Наименование характеристикимодели)
VA-AM8020VA-AM8021
Диапазон измерений температуры, °Сот -10 до +50
Пределы допускаемой абсолютной
погрешности канала измерений температуры,
- в
:
диапазоне от -10 до 0 °С не включ.
±1,5
- в диапазоне от 0 до +50 °С
Диапазон измерений скорости воздушного
потока, м/с
Пределы допускаемой абсолютной погрешности
канала измерений скорости воздушного потока,±(0,5+0,02∙V
(*)
)
м/с
Диапазон измерений относительной влажности,
% (в диапазоне температур окружающего-от 5 до 95
воздуха от +5 до +60 ºС)
Пределы допускаемой абсолютной
погрешности канала измерений влажности, %
Разрешающая способность (цена единицы
младшего разряда) дисплея прибора, м/с/°С/%
Примечание:
(*)
– где V - значение измеряемой скорости воздушного потока, м/с.
Таблица 2 – Основные технические характеристики
Наименование характеристики
Значение (в зависимости от модели)
VA-AM8020VA-AM8021
Габаритные размеры, мм, не более165×60×36165×60×36
Масса, г, не более 157,1 159,0
Напряжение питания постоянного тока, В 4,5 (3 алкалиновые батареи типа
AAA)
Рабочие условия эксплуатации:
- температура окружающей среды, °Сот -10 до +50
- относительная влажность воздуха, %, не 95
более
Средний срок службы, лет, не менее8
Средняя наработка до отказа, ч, не менее 40 000
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом или
методом штемпелевания.
Комплектность средства измерений
1 шт.
-
1 экз.
Таблица 3 - Комплектность средства измерений
Наименование и обозначение
Обозначение
Количеств
о
Анемометр крыльчатый VA
Модель в соответствии
с заказом
тип «ААА», 1,5 В
3 шт.
Батарея питания
Руководство по эксплуатации (на русском
языке)
Лист № 5
Всего листов 5
Сведения о методиках (методах) выполнения измерений
приведены в разделе 4.4 Руководства по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анемометрам крыльчатым VA
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия.
Приказ Росстандарта № 2815 от 25 ноября 2019 г. Об утверждении Государственной
поверочной схемы для средств измерений скорости воздушного потока.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «SHANGHAI V&A INSTRUMENT CO., LTD.», Китай
Адрес: 881 Ye Cheng Road Jia Ding district, Shanghai, 201821, China
Телефон: +86 21 69523164, факс: +86 21 69523221
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
