Номер госреестра:
82754-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
J110-3S
Производитель:
Фирма "ZWAR", Польша
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
209843, 209845, 209846
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1848
Лист № 1
Регистрационный № 82754-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока J110-3S
Назначение средства измерений
Трансформаторы тока J110-3S (далее по тексту – трансформаторы тока) предназначены
для передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторы тока являются однофазными трансформаторами, состоящими из
первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную
трансформаторным маслом. Крепление фарфоровой покрышки к основанию механическое.
Основание трансформаторов представляет собой сварную коробку из стального листа, в
которой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на
которой укреплена табличка технических данных.
К трансформаторам тока данного типа относятся трансформаторы тока J110-3S
зав. № 209843, 209845, 209846.
Общий вид средства измерений с указанием места пломбировки, места нанесения
заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер
в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте,
указанном на рисунке 1.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
0,5
40
Таблица 1 – Метрологические характеристики
Значение для заводских номеров
209843, 209845, 209846
110
750
1
50
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка (с коэффициентом
мощности cos φ = 0,8), В∙А
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С

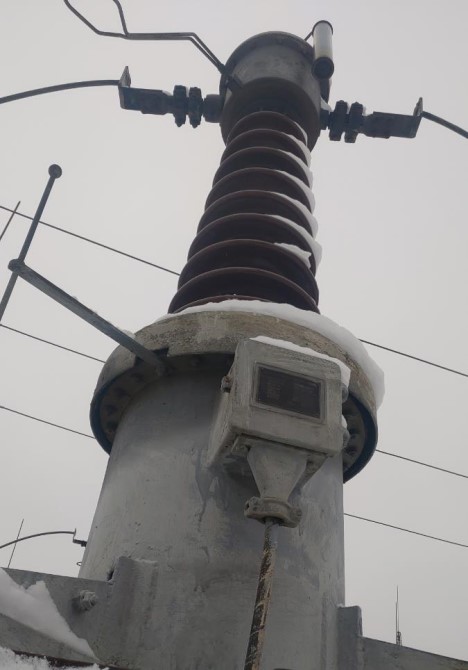

Рисунок 1 – Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Место нанесения
заводского номера
Место
пломбировки
Лист № 3
Всего листов 3
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора тока типографским
способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
J110-3S
J110-3S
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам тока J110-3S
Техническая документация изготовителя
Изготовитель
Фирма «ZWAR», Польша
Адрес: 06-300 Przasnysz, ul. Lesno 59, Poland
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
