Комплексы измерительные с видеофиксацией "Армада-М", ГРСИ 82726-21
Номер госреестра:
82726-21
Наименование СИ:
Комплексы измерительные с видеофиксацией
Обозначение типа:
"Армада-М"
Производитель:
Общество с ограниченной ответственностью "АРМАДА ГРУПП" (ООО "АРМАДА ГРУПП"), г. Тверь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1848
Лист № 1
Регистрационный № 82726-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные с видеофиксацией «Армада-М»
Назначение средства измерений
Комплексы измерительные с видеофиксацией «Армада-М» (далее комплексы)
предназначеныдляавтоматическихизмеренийтекущихзначенийвремени,
синхронизированного с национальной координированной шкалой времени UTC(SU),
скорости транспортных средств (ТС), расстояний до ТС и углов между осью радарного
модуля комплекса и направлением на ТС, с одновременной фотофиксацией и сохранением
полученной информации.
Описание средства измерений
Принцип действия комплексов основан на измерении скорости движущихся объектов
с помощью встроенного радара, с определением расстояния до объекта и угла между
направлением на объект и осью радара, с одновременной фиксацией изображений объектов с
помощью видеокамеры высокого разрешения. Комплексы осуществляют автоматическое
измерение текущих значений времени и сохранение полученной информации. Комплексы
содержат модули приема навигационных сигналов, с помощью которых осуществляется
привязка приборного времени к шкале UTC(SU).
Конструктивно комплекс состоит из основного блока (ОБ) и блока питания. ОБ
содержит измерительный радарный модуль, видеомодуль, процессорный модуль для
обработки получаемой информации, устройство хранения информации, модуль вывода для
передачи данных по кабельным и/или беспроводным каналам связи на внешние устройства,
модуль подсветки. Предусмотрена возможность поворота радарного модуля в положение
«рядом» или «снизу» относительно корпуса ОБ.
Для питания от сети переменного тока в состав комплекса может входить
преобразователь сетевого напряжения АРМ или источник бесперебойного питания АРМ/БП.
Допускается питание от аккумулятора. Комплексы работают в полностью автоматическом
режиме, осуществляют контроль движения ТС на всех полосах в контролируемой зоне.
Комплексы совместимы между собой с целью контроля протяженных участков дорог.
Комплексы могут размещаться на стационарных дорожных конструкциях
размещении; на штативах, треногах; на движущихся ТС.
Общий вид комплексов представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнена установка мастичных
пломб на головки винтов крепления задней крышки основного блока.
Заводской номер наносится методом металлографии на шильдик, закрепленный на
задней поверхности основного блока, и типографским способом в паспорт. Нанесение знака
поверки на средство измерений не предусмотрено.
Лист № 2
Всего листов 5

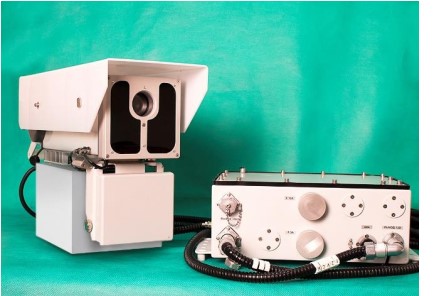

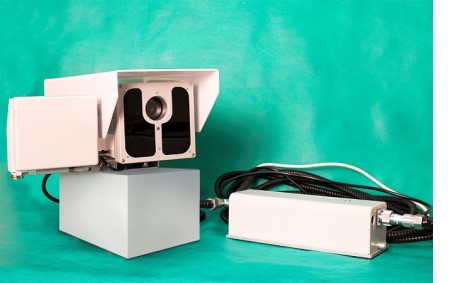

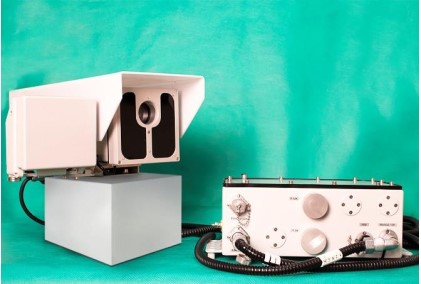

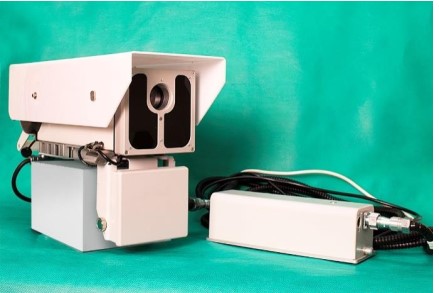

Рисунок 1 – Общий вид комплексов измерительных с видеофиксацией «Армада-М»
а) с блоком питания АРМ, радарный блок повернут в нижнее положение;
б) с блоком питания АРМ/БП, радарный блок повернут в нижнее положение;
в) с блоком питания АРМ, радарный блок повернут в боковое положение;
г) с блоком питания АРМ/БП, радарный блок повернут в боковое положение;
Программное обеспечение
В комплексах используется встроенное программное обеспечение (далее – ПО). ПО
предназначено для управления процессом измерений, обработки, хранения и передачи
полученной информации.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании
метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные признакиЗначение
Идентификационное наименование ПО
Встроенное ПО
ArmGrpFwArmada
4.0
e09eb30cda248fa9829b75a3ab5af350422c79fa
1)
Номер версии (идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО (контрольная
сумма)
Алгоритм вычисления идентификатора ПО
SHA1
1 – значение контрольной суммы приведено для версии ПО 4.0
в))
а)б)
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикикомплексовприведеныв
таблицах 2 и 3.
от 10 до 80
± 1
от -15° до +15°
± 2°
±1
±5
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений расстояний от радарного модуля комплекса до ТС
в зоне контроля, м
Пределы допускаемой абсолютной погрешности измерений
расстояний от радарного модуля комплекса до ТС в зоне контроля, м
Диапазон измерений углов между осью радарного модуля комплекса и
направлением на ТС в зоне контроля
Пределы допускаемой абсолютной погрешности измерений углов
между осью радарного модуля комплекса и направлением на ТС в зоне
контроля
Диапазон измерений скорости ТС, км/ч
от 2 до 300
Пределы допускаемой абсолютной погрешности измерений скорости
ТС, км/ч
Пределы допускаемой абсолютной погрешности синхронизации
внутренней шкалы времени комплекса с национальной
координированной шкалой времени UTC(SU), мкс
460
180
280
300
100
90
Значение
от 24,05 до 24,25
от 90 до 300
50
от 10 до 15
50
350
230
140
6,0
2,2
4,3
Таблица 3 - Основные технические характеристики
Наименование характеристики
Рабочая частота излучения радарного модуля комплекса, ГГц
Напряжение питания от источника переменного тока, В:
частота, Гц
Напряжение питания от источника постоянного тока, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
- основной блок:
- длина;
- ширина;
- высота;
- блок питания АРМ:
- длина;
- ширина;
- высота;
- блок питания АРМ/БП:
- длина;
- ширина;
- высота.
Масса, кг, не более:
- основной блок
- блок питания АРМ
- блок питания АРМ/БП
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при 25 °С, %, не более
Время наработки на отказ, ч, не менее
Средний срок службы, лет
от -40 до +60
98
35000
6
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Количество
«Армада-М»
АРМ или АРМ/БП
1 шт.
Руководство по эксплуатации
ДЛТВ 464965.003 РЭ
1 экз.
Руководство по установке и настройке
1 экз.
ДЛТВ 464965.003 ФО
1 экз.
МП 253-0015-2021
1 экз.
Таблица 4 - Комплектность средства измерений
Комплекс измерительный с
видеофиксацией в составе:
— основной блок,
— блок питания,
— комплект кабелей
— монтажно-эксплуатационный
комплект
— приемник навигационных сигналов*
— дополнительное оборудование *
«Полюс» (р/г №755779-19)
ДЛТВ 464965.004 РЭ/
ДЛТВ 464965.005 РЭ/
ДЛТВ 464965.006 РЭ
Формуляр
Методика поверки
* - поставляется по отдельной заявке
Сведения о методиках (методах) измерений
приведены в ДЛТВ 464965.003 РЭ «Комплексы измерительные с видеофиксацией «Армада-
М». Руководство по эксплуатации», Раздел 5.3 «Установка и настройка»
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным с видеофиксацией «Армада-М»
ТУ 26.51.66-003-05122618-2020. «Комплексы измерительные с видеофиксацией
«Армада-М». Технические условия»
Постановление Правительства РФ № 1847 от 16 ноября 2020 года «Об утверждении
перечня измерений, относящихся к сфере государственного регулирования обеспечения
единства измерений», Раздел 12 «Измерения при обеспечении безопасности дорожного
движения»
Изготовитель
ООО «АРМАДА ГРУПП»,
Адрес: Россия, 170028, г. Тверь, наб. реки Лазури д.15, стр.1, каб.11
Телефон: +7 (980) 633-00-03
Лист № 5
Всего листов 5
Испытательные центры
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
Федеральное бюджетное учреждение «Тест – С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: +7 (812) 244-60-10
Факс: +7 (812) 244-10-04
Web-сайт: rustest.spb.ru/
E-mail: letter@rustest.spb.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311484
