Прибор для измерений глубины трещин RMG 4015, ГРСИ 82725-21
Номер госреестра:
82725-21
Наименование СИ:
Прибор для измерений глубины трещин
Обозначение типа:
RMG 4015
Производитель:
Karl Deutsch Pruf-and Messgeratebau GmbH + Co KG, Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
4015.003
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. №
1848
Лист № 1
Регистрационный № 82725-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прибор для измерений глубины трещин RMG 4015
Назначение средства измерений
Прибор для измерений глубины трещин RMG 4015 (далее – прибор) предназначен для
измерения глубины поверхностных трещин в электропроводящих материалах.
Описание средства измерений
Принцип действия прибора основан на электропотенциальном методе измерений
глубины поверхностных трещин. Метод основан на пропускании тока и измерении разности
потенциалов в точках, расположенных с разных сторон измеряемой трещины. В датчиках
приборов имеется четыре электрода, размещенных на одной линии: два токовых электрода и
два приемных (потенциальных) электрода. С помощью токовых электродов к контролируемому
участку подводится ток, с помощью приемных электродов, расположенных справа и слева по
отношениюктрещине,иэлектронногоблокаизмеряетсяразностьпотенциалов,
пропорциональная глубине трещины.
Прибор состоит из электронного блока и датчиков RMSL-S 0º и RMSL 90º, которые
применяются для измерения прямых трещин. Отличием датчика RMSL 90º от RMSL-S 0º
является то, что датчик RMSL 90º позволяет проводить измерения в труднодоступных местах.
К прибору данного типа относится прибор для измерений глубины трещин RMG 4015 с
зав. № 4015.003.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер,
наносится на табличку (шильд), установленную на тыльной стороне корпуса прибора, что
обеспечивает возможность прочтения и сохранность номера в процессе эксплуатации СИ.
Общий вид электронного блока и датчиков представлен на рисунке 1.
Лист № 2
Всего листов 4
Пломбирование прибора не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) прибора предназначено для настройки режимов работы и
отображения результатов измерений на дисплее.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
RMG 4015
R 4015
—
Метрологические и технические характеристики
Наименование характеристики
Значение
±0,1
Таблица 2 – Метрологические характеристики
от 0 до 99,9
от 0,1 до 10
от 0,1 до 12
Диапазон показаний глубины трещин, мм
Диапазон измерений глубины трещин, мм
- для черных металлов
- для цветных металлов (алюминий, медь, латунь)
Пределы допускаемой абсолютной погрешности
измерений глубины трещин, мм
а)б)в)

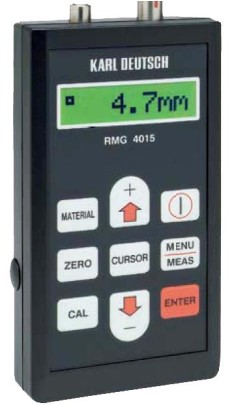

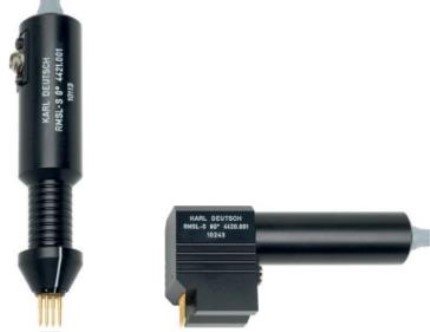

Рисунок 1 – Общий вид электронного блока и датчиков
а) электронный блок; б) датчик RMSL-S 0º; в) датчик RMSL 90 º
Лист № 3
Всего листов 4
Наименование характеристики
Значение
Таблица 3 – Основные технические характеристики
от 0,25 до 2,00
1,5
Ширина раскрытия трещин, мм
Напряжение питания от аккумулятора, В
Габаритные размеры, мм, не более
- ширина
- высота
- толщина
Масса, г, не более
83
151
35
225
Условия эксплуатации:
-
температура окружающего воздуха,
о
С
-
относительная влажность воздуха, %, не более
Средний срок службы, лет, не менее
от 0 до +45
80
8
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
RMG 4015
Количество
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Прибор для измерений глубины трещин в составе:
- электронный блок
- датчик RMSL-S 0º
- датчик RMSL 90º
Мера моделей дефектов, зав.№ 1
Мера моделей дефектов, зав.№ 2
—
—
—
1 шт.
1 шт.
1 компл.
Инструментыдлямонтажаконтактныхштырей
датчиков RMG
Защитный футляр
Руководство по эксплуатации
Методика поверки «ГСИ. Прибор для измерения
глубины трещин RMG 4015. Методика поверки»
—
—
МП 11-261-2021
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
Приведены в разделе 4 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к прибору для измерений
глубины трещин RMG 4015
Приложение к приказу Федерального агентства по техническому регулированию и
метрологии от 29 декабря 2018 г. №2840 «Государственной поверочной схемы для средств
измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Лист № 4
Всего листов 4
Изготовитель
Karl Deutsch Pruf-and Messgeratebau GmbH + Co KG, Германия
Адрес: Отто-Хаусманн-Ринг 101 42115 Вупперталь, Германия
Телефон: (0202) 7192-0, факс: (0202) 7149 32
E-mail: info@karldeutsch.de
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им.Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
УникальныйномервреестреаккредитованныхлицУНИИМ–филиала
ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях
утверждения типа №RA.RU.311373 от 19.10.2015 г.
