Резервуары стальные вертикальные цилиндрические РВС, ГРСИ 82722-21
Номер госреестра:
82722-21
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС
Производитель:
Общество с ограниченной ответственностью "МонтажТехСтрой" (ООО "МонтажТехСтрой"), г. Краснодар
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РВС-1000 зав.№16, РВС-2000 зав.№15, РВС-5000 зав.№3, РВС-10000 зав.№№ 1; 9; 11
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1848
Лист № 1
Регистрационный № 82722-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС
Назначение средства измерений
РезервуарыстальныевертикальныецилиндрическиеРВСпредназначеныдля
измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров – вертикальные стальные цилиндрические со стационарной крышей
без понтона, номинальной вместимостью 1000 м
3
, 2000 м
3
, 5000 м
3
, 10000 м
3
.
Резервуары представляют собой наземные вертикально расположенные стальные
сосуды цилиндрической формы с днищем и стационарной крышей без понтона.
Заполнение и опорожнение резервуаров осуществляется через приемно-раздаточные
патрубки, расположенные в нижней части резервуаров.
На боковой стенке резервуаров предусмотрены люки-лазы для обслуживания
резервуаров.
Резервуарыимеютнесколькомодификаций:РВС-1000,РВС-2000,РВС-5000,
РВС-10000 в зависимости от вместимости.
Заводскиеномерарезервуаровнаносятсяаэрографическимспособомна
цилиндрическую стенку резервуара и печатным способом в паспорт.
Резервуары стальные вертикальные цилиндрические модификации РВС-1000 с
заводским номером 16, модификации РВС-2000 с заводским номером 15, модификации
РВС-5000 с заводским номером 3, модификации РВС-10000 с заводскими номерами 1, 9, 11
расположены на территории АО «Транснефть-Дружба» Мичуринское РУ ЛПДС «Никольское-
1», 393740, Тамбовская область, Мичуринский район, село Новоникольское, ул. Кирова, д. 10.
Общий вид резервуара стального вертикального цилиндрического модификации
РВС-1000 с заводским номером 16 представлен на рисунке 1.
Общий вид резервуара стального вертикального цилиндрического модификации
РВС-2000 с заводским номером 15 представлен на рисунке 2.
Общий вид резервуара стального вертикального цилиндрического модификации
РВС-5000 с заводским номером 3 представлен на рисунке 3.
Общий вид резервуаров стальных вертикальных цилиндрических модификации
РВС-10000 с заводскими номерами 1, 9, 11 представлен на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Лист № 2
Всего листов 5

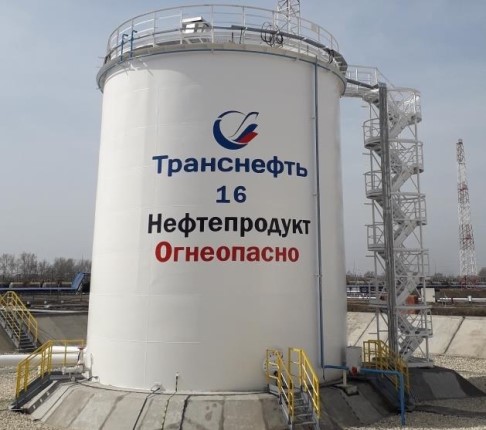

Рисунок 1 – Общий вид резервуара стального вертикального цилиндрического модификации
РВС-1000 с заводским номером 16

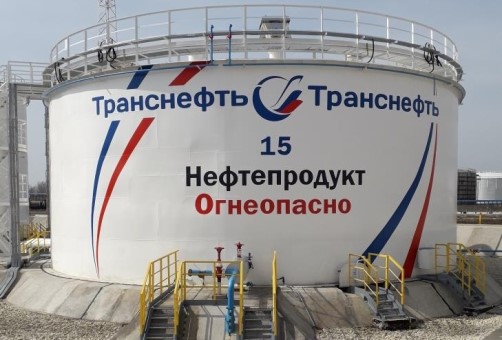

Рисунок 2 – Общий вид резервуара стального вертикального цилиндрического модификации
РВС-2000 с заводским номером 15

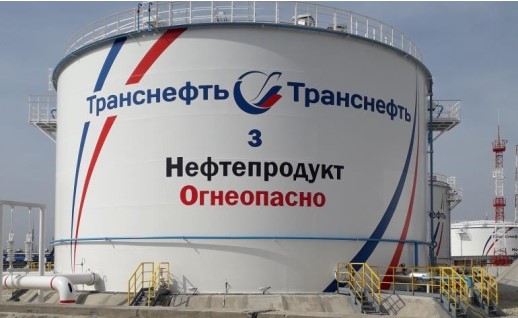

Рисунок 3 – Общий вид резервуара стального вертикального цилиндрического модификации
РВС-5000 с заводским номером 3
Лист № 3
Всего листов 5

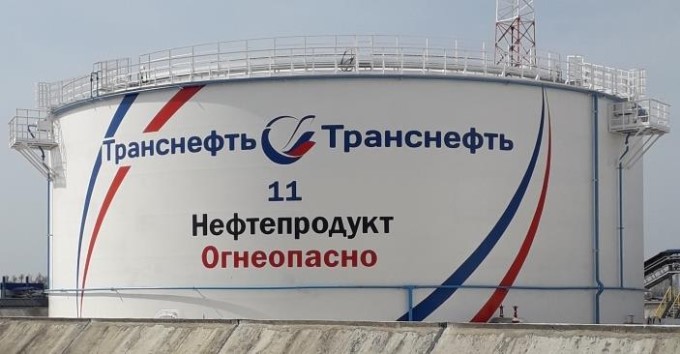

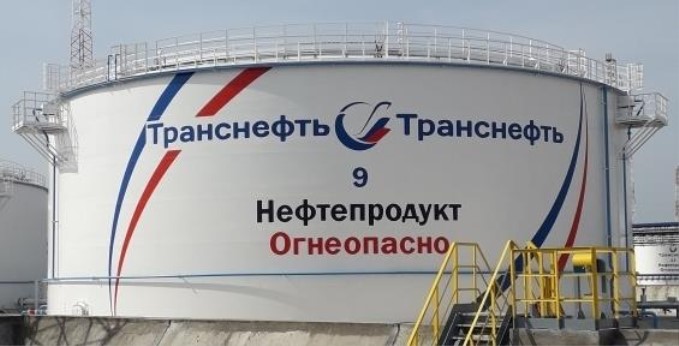

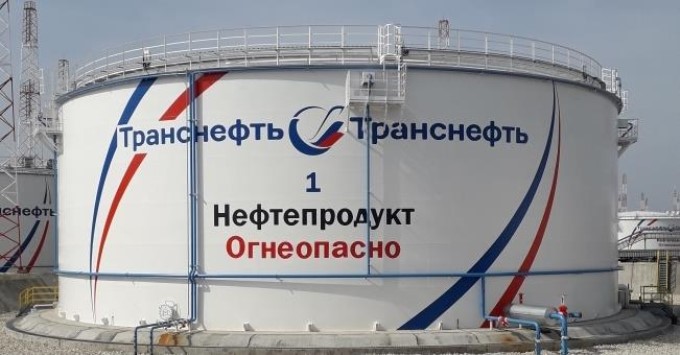

Рисунок 4 – Общий вид резервуаров стальных вертикальных цилиндрических модификации
РВС-10000 с заводскими номерами 1, 9, 11
ПломбированиерезервуаровстальныхвертикальныхцилиндрическихРВС
не предусмотрено.
Программное обеспечение
отсутствует
Лист № 4
Всего листов 5
Метрологические и технические характеристики
± 0,10
Таблица 1 – Метрологические характеристики
Наименование характеристики
РВС-РВС-
Значение
РВС-РВС-РВС-РВС-
5000 10000 10000 10000
3 1 9 11
5000 10000 10000 10000
Модификация резервуара
10002000
Заводской номер 16 15
Номинальная вместимость, м
3
10002000
Пределы допускаемой относительной
погрешности определения вместимости± 0,20
(геометрический метод), %
Таблица 2 – Основные технические характеристики
Наименование характеристики
РВС-
Значение
РВС-РВС-РВС-РВС-РВС-
2000 5000 10000 10000 10000
1531911
Модификация резервуара
1000
Заводской номер 16
Условия эксплуатации:
Температура окружающего воздуха, ºC
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Резервуар стальной вертикальный цилиндрический
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Количество
Паспорт
Градуировочная таблица
Обозначение
РВС-1000 (РВС-2000,
РВС-5000, РВС-10000)
--
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе п. 3
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС
Приказ Федерального агентства по техническому регулированию и метрологии от 7
февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «МонтажТехСтрой»
(ООО «МонтажТехСтрой»)
ИНН 2312175169
Адрес: 350075, г. Краснодар, ул. Стасова, 182/1, литер ш 2, офис 14/2
Телефон/факс: +7 (861) 238-47-48
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ»)
Адрес: 398017, Россия, Липецкая обл., г. Липецк, ул. И.Г. Гришина, д. 9а
Телефон: +7 (4742) 56-74-44
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311563 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
