Номер госреестра:
82699-21
Наименование СИ:
Комплекты поверочных мер
Обозначение типа:
ММП 219.1
Производитель:
Общество с ограниченной ответственностью "Микроакустика" (ООО "Микроакустика), г. Екатеринбург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» августа 2021 г. № 1854
Лист № 1
Регистрационный № 82699-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты поверочных мер ММП 219.1
Назначение средства измерений
Комплекты поверочных мер ММП 219.1 (далее – комплект) предназначены для
передачи единицы длины и проведения поверки приборов контроля натяга колец
подшипников.

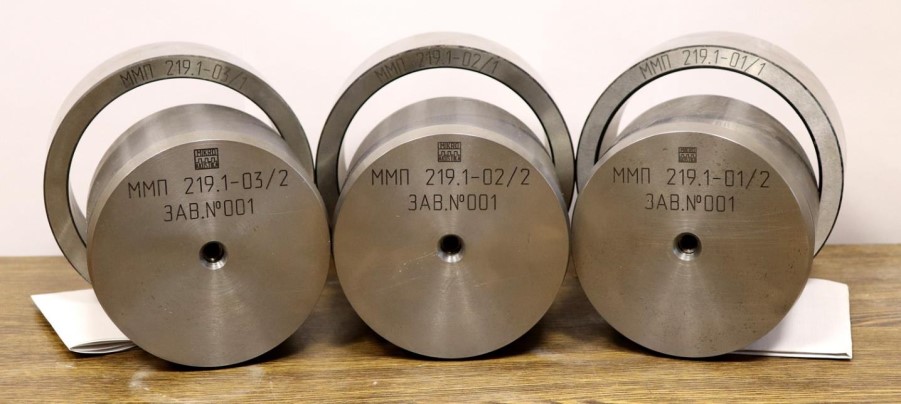

Рисунок 1
–
Общий вид комплекта
Пломбирование мер не предусмотрено.
Нанесенение знака поверки на меры не предусмотрено.
Программное обеспечение
отсутствует.
Место нанесения заводского номера
Описание средства измерений
Принцип действия мер основан на воспроизведении геометрических параметров
внутренних колец буксовых подшипников и вала.
Комплект состоит из трёх поверочных мер. Каждая поверочная мера состоит из двух
частей: внутреннего кольца буксового подшипника (далее – кольцо) и вала, изготовленных из
средней части оси колёсной пары.
Вал изготавливается таким образом, чтобы в комплекте с кольцом обпечивать натяг в
заданном диапазоне.
Заводской номер и обозначение меры наносятся методом лазерной гравировки.
Общий вид, место нанесения заводского номера и обозначения мер представлены на
рисунке 1.
Место обозначения мер
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Предельные отклонения диаметра вала, мм:
- ММП 219.1-01
- ММП 219.1-02
- ММП 219.1-03
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное значение внутреннего диаметра кольца, мм
Значение
130
Пределы допускаемого отклонения действительного значения
внутреннего диаметра кольца от номинального значения, мм
±0,1
Диапазон значений натяга, мкм:
- ММП 219.1-01
- ММП 219.1-02
- ММП 219.1-03
от 5 до 15
от 15 до 35
от 40 до 60
где- внутренний диаметр кольца, мм
Значение
от +18 до +22
80
от 84,0 до 106,7
190
170
240
16
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %, не более
- атмосферное давление, кПа
Габаритные размеры мер, мм, не более:
- длина
- ширина
- высота
Масса каждой поверочной меры, кг, не более
Материал, из которого изготовлены составные части меры:
- вал ММП-219.1-01
- кольцо ММП-219.1-01
- вал ММП-219.1-02
- кольцо ММП-219.1-02
- вал ММП-219.1-03
- кольцо ММП-219.1-03
Сталь ОсВ
Сталь ШХ15СГ
Сталь ОсВ
Сталь ШХ15СГ
Сталь ОсВ
Сталь ШХ 15СГ
Знак утверждения типа
наносится на формуляр типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Поверочная мера
Транспортировочный кейс
Формуляр
Свидетельство о поверке
ММП 219.1-01
ММП 219.1-02
ММП 219.1-03
-
ММП 219.1 ФО
-
1 шт.
1 шт.
1 шт.
3 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 3 формуляра ММП 219.1 ФО.
Нормативные и технические документы, устанавливающие требования к комплектам
поверочных мер ММП 219.1
ТУ 28.15.31-001-20883295-2019 Комплект поверочных мер ММП 219.1. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Микроакустика»
(ООО «Микроакустика»)
ИНН 6659000081
Адрес: 620041, г. Екатеринбург, ул.Уральская, 27
Телефон: (343) 389-03-10
Факс: (343) 341-63-11
Web-сайт:
Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
E-mail:
Web-сайт: www.uraltest.ru
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
Лист № 4
Всего листов 4
