Номер госреестра:
82617-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТФНД-35м
Производитель:
ПО "Запорожтрансформатор", Украина
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
3883, 3903, 3639, 4096, 3876, 3861
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «13» августа 2021 г. № 1784
Лист № 1
Регистрационный № 82617-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФНД-35м
Назначение средства измерений
Трансформаторы тока ТФНД-35м (далее по тексту – трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторытокапредставляютсобойопорнуюконструкцию.Обмотки
трансформаторов помещены в фарфоровую покрышку, заполненную трансформаторным
маслом.Верхняяцилиндрическаячасть фарфоровойпокрышкивыполняетроль
маслорасширителя при колебаниях уровня масла.
Уравновешивание давления осуществляется через дыхательный клапан, установленный
на крышке трансформатора.
Обмотки и фарфоровая покрышка укреплены на металлическом сварном цоколе
механически (без применения цементирующих составов). Выводы первичной обмотки
расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены
на цоколе трансформатора и закрываются защитной металлической крышкой с целью
ограничения доступа к измерительной цепи.
Для подъема трансформатора на плите цоколя имеются четыре подъемных кольца. В
местесоединенияцоколясфарфоровойпокрышкойпредусмотренавозможность
пломбирования.
Ктрансформаторамтокаданноготипаотносятсятрансформаторытока
ТФНД-35м, заводские номера 3883, 3903, 3639, 4096, 3876, 3861.
Общий вид средства измерений с указанием места пломбировки, места нанесения
заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер
в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте,
указанном на рисунке 1.
Лист № 2
Всего листов 3

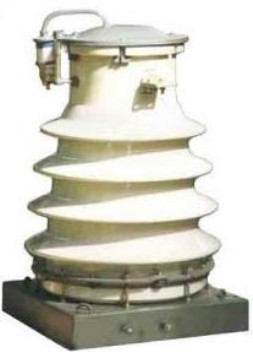

Рисунок 1 – Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка (с коэффициентом мощности cos φ = 0,8), В∙А
Значение
35
600
5
50
0,5
30
от -40 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора тока типографским
способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
ТФНД-35м
ТФНД-35м
Количество
1 шт.
1 экз.
Место
пломбировки
Место нанесения
заводского номера
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам тока ТФНД-35м
Техническая документация изготовителя
Изготовитель
ПО «Запорожтрансформатор», Украина (изготовлены в 1972 г.)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 3
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
Готовы поверить данное средство измерений.
