Система измерительная автоматизированной системы управления технологическим процессом очистки сточных вод биохимической установки АО "ЕВРАЗ ЗСМК" Обозначение отсутствует, ГРСИ 82599-21
Номер госреестра:
82599-21
Наименование СИ:
Система измерительная автоматизированной системы управления технологическим процессом очистки сточных вод биохимической установки АО "ЕВРАЗ ЗСМК"
Обозначение типа:
Обозначение отсутствует
Производитель:
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК"), Кемеровская обл., г. Новокузнецк
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
ИЦ301
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1709
Лист № 1
Регистрационный №
82599-21
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная автоматизированной системы управления технологическим
процессом очистки сточных вод биохимической установки АО «ЕВРАЗ ЗСМК»
Назначение средства измерения
Системаизмерительнаяавтоматизированнойсистемыуправлениятехнологическим
процессом очистки сточных вод биохимической установки АО «ЕВРАЗ ЗСМК» (далее - ИС
АСУТП) предназначена для измерений температуры воды, объемного расхода воды, уровня воды,
рН воды, контроля технологических параметров, их отображения и хранения, диагностики
состояния оборудования, формирования сигналов управления и регулирования, формирования
сигналов предупредительной и аварийной сигнализации.
Описание средства измерений
ИС АСУТП является средством измерений единичного производства.
ИС АСУТП представляет собой многофункциональную трехуровневую систему с
централизованным управлением и распределенной функцией измерений.
– 1-й уровень включает в себя измерительные модули ввода 6ES7 331-7KF02-0АВ0 и
6ES7 331-7PF01-0AB0 из состава контроллеров программируемых (PLC) SIMATIC S7-300,
образующие измерительные каналы (ИК). По типу входного сигнала ИК разделяют на ИК
измерения унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА и ИК сигнала с
термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками
преобразования по ГОСТ 6651-2009.
– 2-й уровень включает в себя процессорные модули сбора и обработки данных (CPU)
CPU 315- 2DP.
– 3-й уровень представляет собой информационно-вычислительный комплекс (ИВК),
состоящий из: серверов сбора и обработки данных, серверов визуализации технологического
процесса автоматизированных рабочих мест, устройств сетевой коммуникации.
Принцип действия ИС АСУТП основан на непрерывном измерении унифицированных
сигналов 4-20 мА и сигналов ТС, их обработки, визуализации и выдачи управляющих сигналов.
Первичные измерительные преобразователи (далее – ПИП, не входят в состав ИС АСУТП)
преобразуют текущие значения параметров технологических процессов в унифицированные
электрические сигналы силы постоянного тока от 4 до 20 мА и/или сигналы по ГОСТ 6651-2009.
ИС АСУТП осуществляет прием измерительных сигналов технологических процессов
следующим образом:
– аналоговые электрические сигналы от ПИП поступают на входы измерительных модулей
аналогового ввода. Модули осуществляет аналого-цифровое преобразование в цифровой код;
– CPU циклически опрашивает модули аналогового ввода, производит сбор и обработку
данных в цифровом виде, осуществляет преобразование измеренных значений сигналов в значения
физических величин;
– далее информация о значениях физических параметров технологического процесса в
неизменном виде поступает на ИВК, где регистрируется в базах данных серверов и отображается
на мнемосхемах, гистограммах и трендах в единицах физических величин.
Лист № 2
Всего листов 7
ИС АСУТП обеспечивает выполнение следующих функций:
– автоматизированноеизмерение,регистрация,обработка,контроль,хранениеи
отображение параметров технологического процесса;
– предупредительная и аварийная сигнализация при выходе параметров технологического
процесса за установленные границы и при обнаружении неисправности в работе оборудования;
– управление технологическим процессом в реальном масштабе времени;
– самодиагностика;
– автоматическое составление отчетов и рабочих (режимных) листов;
– защита системной информации от несанкционированного доступа к программным
средствам и изменения установленных параметров;
– ведение журнала событий технических и программных средств;
– обеспечение единого времени компонентов системы.
ИК ИС АСУТП имеют простую структуру, которая позволяет реализовать прямой метод
измерений путем последовательных измерительных преобразований. Структурная схема ИС
АСУТП приведена на рисунке 1.

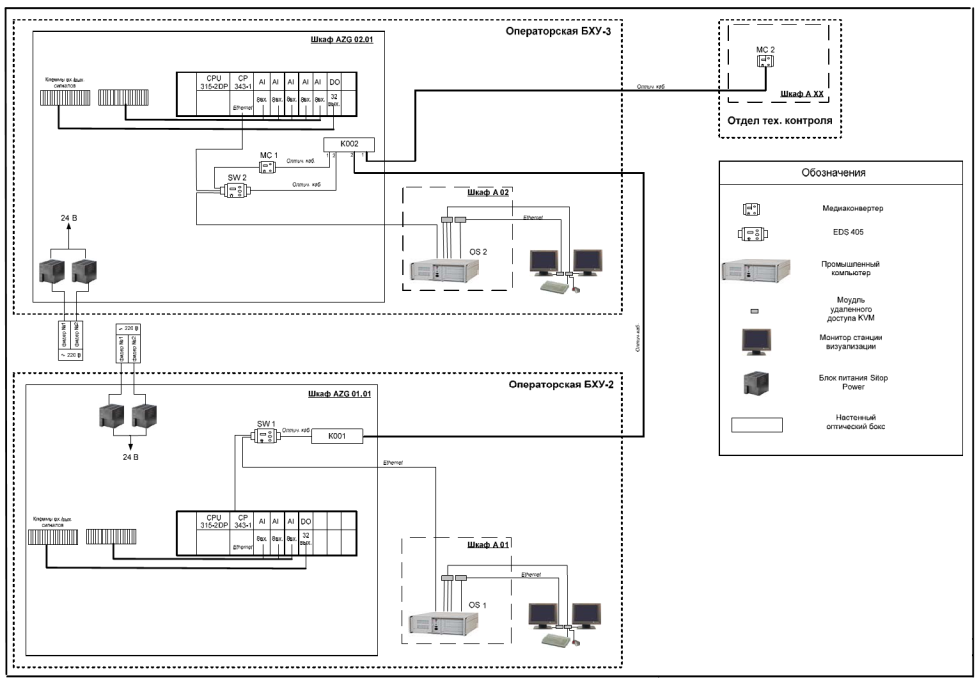

Рисунок 1 - Структурная схема ИС АСУТП
Все компоненты ИС АСУТП размещаются в специализированных запираемых шкафах,
размещенных в специальных помещениях, имеющие ограничение доступа.
Пломбирование ИС АСУТП не предусмотрено. Знак поверки наносится на свидетельство о
поверке.
Лист № 3
Всего листов 7
Программное обеспечение
ИС работает под управлением программного обеспечения (ПО) состоящего из следующих
компонентов:
- SIMATIC WinCC 6 и разработанного на его основе программного проекта автоматизации
«KHP_BHU». ПО SCADA (метрологически значимая часть ПО ИС) выполняет функцию
отображения результатов измерений технологических параметров, сообщений, мнемосхем,
основных параметров технологического процесса, сигналов сигнализации, а также передачи
управляющих воздействий от оператора;
- STEP7 v. 5.5 и разработанного на его основе программного проекта автоматизации
«BHU». ПО контроллеров SIMATIC S7-300 (метрологически значимая часть ПО ИС) осуществляет
автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу
блокировок, предупредительной и аварийной сигнализации.
Защита от несанкционированного изменения параметров настроек измерительных каналов,
алгоритмов измерений, преобразования и вычисления параметров метрологически значимой части
ПО обеспечивается системой паролирования доступа к интерфейсу ПО. Идентификационные
данные ПО ИС приведены в таблице 1.
Значение
–
Цифровой идентификатор ПО
MD5
Таблица 1– Идентификационные данные программного обеспечения
Идентификационные данные
(признаки)
Идентификационное
наименование ПО
Проект контроллера PLC: «BHU»
Проект WinCC подсистемы визуализации: «KHP_BHU»
Номер версии
(идентификационный номер ПО)
Для файла конфигурации проекта PLC «BHU»:
\Bhu\ombstx\offline\0000000b\BAUSTEIN.DBT
88b1e679907c28040c460ad74ab970e6
\Bhu\ombstx\offline\0000000b\SUBBLK.DBT
20b903f86e822fc2fed3cfabd28f3cd7
Для файла конфигурации проекта WinCC «KHP_BHU»:
\KHP_BHU_OS\KHP_BHU.MCP
f19937f18c5eeb4e8dfcd2c2bf2fd130
\KHP_BHU_OS\KHP_BHU.mdf
a98da0cc81f95b31eb9fe9827f9ab7e5
Алгоритм вычисления цифрового
идентификатора ПО
Метрологические характеристики нормированы с учетом ПО контроллера. Уровень защиты
ПО контроллера и ПО ИВК от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по классификации Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 2, технические характеристики приведены
в таблице 3.
Лист № 4
Всего листов 7
Объемный расход воды, уровень воды,
рН воды, температура воды
AI,
от 4 до 20 мА
Simatic S7-300
CPU315-2DP
рег. № 15772-11
0
,
7
±
(
100
∙
(
𝑋
𝑚𝑎𝑥
− 𝑋
𝑚𝑖𝑛
)
)
*
Температура воды
Simatic S7-300
CPU315-2DP
рег. № 15772-11
Температура воды
Simatic S7-300
CPU315-2DP
рег. № 15772-11
±1,0 ˚С
Таблица 2 – Метрологические характеристики измерительных каналов
Измеряемые физические величиныТип сигналаМодуль вводаКонтроллер
Пределы допускаемой
абсолютной погрешности
6ES7 331-7KF02-0АВ0
рег. № 15772-11
AI,6ES7 331-7KF02-0АВ0
по ГОСТ 6651-2009 рег. № 15772-11
0
,
7
±
(
100
∙ (𝑋
𝑚𝑎𝑥
− 𝑋
𝑚𝑖𝑛
)
)
, ˚С
AI,6ES7 331-7PF01-0AB0
по ГОСТ 6651-2009 рег. № 15772-11
Примечание- Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины; * - абсолютная погрешность
в единице измерения, соответствующая измеряемой физической величине.
Лист № 5
Всего листов 7
Значение
220±22
50±0,4
24±2,4
Таблица 3 – Основные технические характеристики ИС АСУТП
Наименования характеристики
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
– напряжение постоянного тока, В
Параметры сигналов с измерительных преобразователей:
– электрический ток (по ГОСТ 26.011-80), мА
– сигналы с ТС
от 4 до 20
по ГОСТ 6651-2009
Климатические условия эксплуатации
Надежность применяемых в ИС АСУТП компонентов
Средний срок службы, лет, не менее
определены документацией компонентов
определены документацией компонентов
8
ПО ИС АСУТП поддерживает синхронизацию с сервером точного времени, обеспечивая
привязку времени полученных данных к национальной шкале координированного времени
Российской Федерации UТС (SU) с погрешностью в пределах ±3 с.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
2 шт.
ИЦ301.ТРП.00
1 экз.
Trial.ТРП.00-ПД
1 экз.
ИЦ301.ТРП.00-ИЭ.01-07
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
1
Модуль аналогового ввода
Модуль аналогового ввода
Количество
3
4 шт.
4 шт.
Контроллер программируемый
Обозначение
2
6ES7 331-7KF02-0АВ0
6ES7 331-7PF01-0AB0
SIMATIC S7-300
CPU315-2DP
OS 1; OS 2
2 шт.
Компьютер промышленного исполнения
Открытое акционерное общество «Западно-Сибирский
металлургический комбинат» Коксохимическое
производство Энергоремонтный цех Биохимическая
установка Автоматизированная система управления
технологическим процессом очистки сточных вод.
Технорабочий проект
Открытое акционерное общество «Западно-Сибирский
металлургический комбинат» Коксохимическое
производство Энергоремонтный цех Биохимическая
установка Автоматизированная система управления
технологическим процессом очистки сточных вод.
Технорабочий проект Общее описание системы
Открытое акционерное общество «Западно-Сибирский
металлургический комбинат» Коксохимическое
производство Энергоремонтный цех Биохимическая
установка Автоматизированная система управления
технологическим процессом очистки сточных вод.
Технорабочий проект Инструкция по эксплуатации для
аппаратчика очистки сточных вод
Лист № 6
Всего листов 7
23
ИЦ301.ТРП.00-ИЭ.02-071 экз.
ИЦ301-2021.ПС1 экз.
Продолжение таблицы 4
1
Открытое акционерное общество «Западно-Сибирский
металлургический комбинат» Коксохимическое
производство Энергоремонтный цех Биохимическая
установка Автоматизированная система управления
технологическим процессом очистки сточных вод.
Технорабочий проект Инструкция по эксплуатации для
слесаря по КИПиА
Система измерительная автоматизированной системы
управления технологическим процессом очистки сточных
вод биохимической установки АО «ЕВРАЗ ЗСМК».
Паспорт
Государственная система обеспечения единства измерений.
Система измерительная автоматизированной системы
управления технологическим процессом очистки сточных
вод биохимической установки АО «ЕВРАЗ ЗСМК».
Методика поверки
МП ИЦ301-20211 экз.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требованияк Системе измерительной
автоматизированной системы управления технологическим процессом очистки сточных вод
биохимической установки АО «ЕВРАЗ ЗСМК».
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные
положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия
Изготовитель
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический
комбинат» (АО «ЕВРАЗ ЗСМК»)
ИНН 4218000951
Адрес: 654043, Россия, Кемеровская область - Кузбасс, г. Новокузнецк, шоссе Космическое,
16
Телефон: (3843) 59-59-00
E-mail: zsmk@evraz.com
Испытательный центр
Федеральноебюджетноеучреждение«Государственный региональныйцентрстандартизации,
метрологии и испытаний в Кемеровской области» (ФБУ «Кемеровский ЦСМ»)
Адрес: 654032, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Народная, д. 49
Юридический адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2
Телефон: (3843) 36-41-41
E-mail: info@csmnvkz.ru
Аттестат аккредитации ФБУ «Кемеровский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312319 от 10.10.2017 г.
Лист № 7
Всего листов 7
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40495-09 | Система измерений количества и параметров нефти сырой ППН "Каменный Лог" | Нет данных | Филиал по разработке и внедрению АС ОДУ ЗАО "Пермский центр по АСУ", г.Пермь | 1 год | Перейти |
| 29782-10 | Установки аэродинамические | АУ-2 | АО "ПРАКТИК-НЦ", г.Москва | 1 год | Перейти |
| 47887-11 | Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловые | ЭУТ-1Т | ФГУП "УНИИМ", г.Екатеринбург | 1 год | Перейти |
| 50886-12 | Система сбора и передачи информации (ПТК ССПИ) на ПС 220 кВ Комсомольская филиала ОАО "ФСК ЕЭС" МЭС Волги | Нет данных | ООО "Р.В.С.", г.Москва | 4 года | Перейти |
| 72783-18 | Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации "Шнейдер Электрик" | Нет данных | ЗАО "Эктив Телеком", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
