Датчики температуры многозонные iTHERM серий TMS, TS, ГРСИ 82597-21
Номер госреестра:
82597-21
Наименование СИ:
Датчики температуры многозонные
Обозначение типа:
iTHERM серий TMS, TS
Производитель:
Фирма "Endress+Hauser Sicestherm S.r.L.", Италия; Фирма "Endress+Hauser Wetzer GmbH+Co.KG", Германия
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1709
Лист № 1
Регистрационный № 82597-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры многозонные iTHERM серий TMS, TS
Назначение средства измерений
Датчики температуры многозонные iTHERM серий TMS, TS (далее по тексту – датчики
температуры) предназначены для многоточечных измерений температуры жидких и
газообразных сред, в том числе для измерений и контроля температурного профиля в
химическихреакторахразличныхтипов,вустановкахкаталитическогокрекинга,
гидроочистки, гидрокрекингав ректификационных/фракционирующихколоннахпри
перегонке сырой нефти, а также в других установках, находящихся в условиях ограниченного
доступа.
Описание средства измерений
Принцип работы датчиков температуры основан на зависимости электрического сигнала
чувствительного элемента датчика от температуры.
Датчики температуры конструктивно выполнены в виде нескольких измерительных
вставок (от 2 до 48), защитной арматуры с различными видами технологических соединений и
монтажных элементов и распределительной коробки. Измерительная вставка (сменная или
несменная)выполненанаосновеодинарнойилидвойнойтермопары,или
термопреобразователя сопротивления кабельного типа с изолированными или заземленными
рабочими спаями (для термопар) с минеральной (MgO) изоляцией термоэлектродов. Защитная
оболочка измерительной вставки выполнена из нержавеющей стали марок SS316, SS321,
SS347, а также коррозионностойких сплавов Inconel600 и Hastelloy C276 и др.
Датчики температуры серий TMS, TS изготавливаются следующих моделей: TMS01,
TMS02, TMS11, TMS12, TMS21, TMS31 (серия TMS); TS901 (серия TS). Модели датчиков
температурыотличаютсядруготдругапометрологическимхарактеристикам,по
конструктивному исполнению, по наличию и типу монтажных элементов, по наличию и
конструкции вспомогательной защитной камеры с узлом обнаружения утечки, по наличию
защитной гильзы (из различных материалов, из керамики в том числе) и по наличию
распределительной коробки.
Модели TMS01, TMS02, TMS11, TMS12 конструктивно выполнены в виде пучка
измерительных вставок в индивидуальных защитных металлических оболочках и защитной
камеры с металлическими направляющими индивидуальными трубками и прижимными
элементами (распорными дисками или биметаллическими пластинами), удерживающими
измерительные точки в требуемом положении, с термогильзой или без, выполненной из
коррозионностойких материалов. Исполнения датчиков температуры с термогильзами могут
иметь дополнительную трубку, проходящую по центру, для продувки термогильз инертным
газом.
Модель TS901 представляет собой несколько измерительных вставок (от 2 до 4
термопар), помещенных в двойную металлическую оболочку, с удлинительным кабелем.
Модель TS901 может использоваться как в составе датчиков температуры моделей: TMS01,
TMS02, так и в качестве самостоятельной модели.
Лист № 2
Всего листов 7
Модель TMS21 выполнена в виде металлической направляющей трубки (термогильзы),
изготовленной из коррозионностойкого материала, внутри которой может находиться
несколько измерительных вставок на различных расстояниях от места присоединения к
процессу. Частью термогильзы может быть гибкий шланг для дополнительной сгибаемости
измерительной вставки в процессе измерений.
Модель TMS31 выполнена в виде нескольких измерительных вставок, обвитых вокруг
металлического троса (опорного стержня), и подвешенным на конце грузом, удерживающим
трос в натянутом состоянии.
Свободные концы измерительных вставок выведены внутрь распределительной коробки
и пронумерованы в соответствии с зоной расположения рабочих спаев датчика температуры.
В распределительную коробку могут быть установлены измерительные преобразователи
утвержденных типов, в том числе и серии iTEMP TMT, или/и контактные зажимы типа
SAK2.5. Распределительная коробка имеет маркировку AQ, AR, GUB**. Её конструкция и
размеры определяются количеством и типом измерительных преобразователей или/и
контактных зажимов, через которые происходит подключение внешних кабельных связей к
измерительному прибору.
Информация о полном коде заказа датчиков температуры многозонных приведена в
технической документации фирмы-изготовителя. По краткому коду заказа, приведенному на
маркировочной табличке датчика температуры, а также в Руководстве по эксплуатации и в
паспорте на конкретное изделие, на сайте изготовителя можно получить полную
спецификацию.
После монтажа датчиков температуры в установки, в составе которых они применяются,
их дальнейший демонтаж и бездемонтажная поверка невозможна в связи с особенностями их
применения и конструкции.

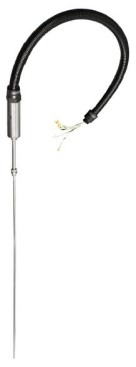

Фотографии общего вида датчиков температуры приведены на рисунке 1.

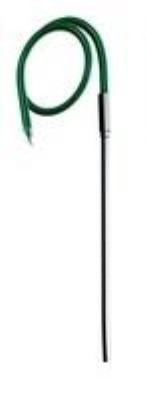

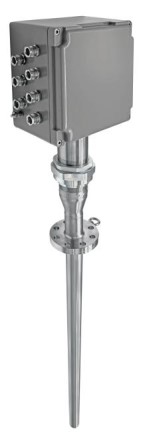

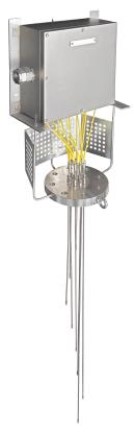

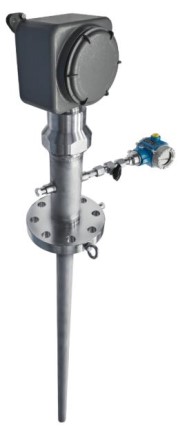

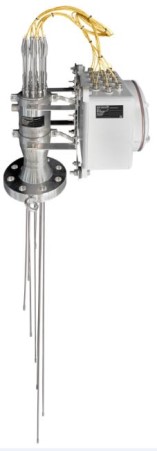

Модель TMS01Модель TMS02Модель TMS11Модель TMS12
Лист № 3
Всего листов 7

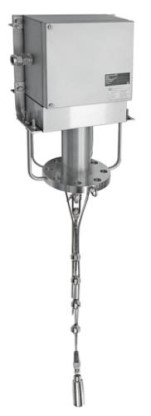

Модель TS901Модель TMS21Модель TMS31
Рисунок 1 – Внешний вид датчиков температуры многозонных iTHERM серий TMS, TS

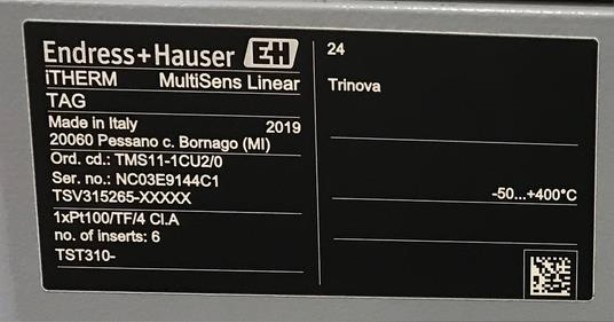

Общий вид маркировочной таблицы с указанием краткого кода заказа приведен на
рисунке 2.
Рисунок 2 – Общий вид маркировочной таблицы датчиков температуры
Заводской (серийный) номер наносится на этикетку, прикрепленную на корпус датчика
температуры.
Конструкция датчика температуры не предусматривает нанесение на него знака
поверки.
Пломбирование датчиков температуры не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Диапазон рабочих температур, пределы допускаемых отклонений от НСХ датчиков
температуры в температурном эквиваленте в зависимости от класса допуска и типа НСХ
приведены в таблице 1.
Лист № 4
Всего листов 7
Модель
Условное
обозначение
НСХ
Диапазон измерений
температуры, °С
Класс
допуска
TMS01
TMS02
TMS11
TMS12
Pt100
(1)
J
(2)
1
2
K
(2)
, N
(2)
1
2
3
Т
(2)
1
2
3
B
(2)
3
св. +800 до +1700
±0,005·|t|
TMS21
J
(2)
1
2
K
(2)
, N
(2)
1
2
3
E
(2)
1
2
B
(2)
3
Таблица 1
А
В
TMS01
TMS02
TMS11
TMS12
2
от -100 до +450
от -196 до +600
от -40 до +375 включ.
св. +375 до +750
от -40 до +333 включ.
св. +333 до +750
от -40 до +375 включ.
св. +375 до +1000
от -40 до +333 включ.
св. +333 до +1200
от -200 до -167 включ.
св. -167 до +40
от -40 до +125 включ.
св. +125 до +350
от -40 до +133 включ.
св. +133 до +350
от -200 до -67 включ.
от -67 до + 40
от +600 до +1700
от +600 до +800 включ.
Пределы допускаемых
отклонений от НСХ,
°
С
(где t – значение измеряемой
температуры, °С)
±(0,15+0,002·|t|)
±(0,3+0,005·|t|)
±1,5
±0,004·|t|
±2,5
±0,0075·|t|
±1,5
±0,004·|t|
±2,5
±0,0075·|t|
±0,0015·|t|
±2,5
±0,5
±0,004·|t|
±1,0
±0,0075·|t|
±0,015·|t|
±1,0
±0,0025·|t|
±4,0
2
от -40 до +375 включ.
св. +375 до +750
от -40 до +333 включ.
св. +333 до +750
от -40 до +375 включ.
св. +375 до +1000
от -40 до +333 включ.
св. +333 до +1200
от -200 до -167 включ.
св. -167 до +40
от -40 до +375 включ.
св. +375 до +800
от -40 до +333 включ.
св. +333 до +900
от +600 до +1700
от +600 до +800 включ.
св. +800 до +1700
±1,5
±0,004·|t|
±2,5
±0,0075·|t|
±1,5
±0,004·|t|
±2,5
±0,0075·|t|
±0,0015·|t|
±2,5
±1,5
±0,004·|t|
±2,5
±0,0075·|t|
±0,0025·|t|
±4,0
±0,005·|t|
Лист № 5
Всего листов 7
Диапазон измерений
температуры, °С
Класс
допуска
TMS31
Pt100
(1)
J
(2)
1
2
K
(2)
1
2
3
B
(2)
3
1
Условное
Модельобозначение
НСХ
А
В
2
от -100 до +450
от -196 до +600
от -40 до +375 включ.
св. +375 до +750
от -40 до +333 включ.
св. +333 до +750
от -40 до +375 включ.
св. +375 до +1000
от -40 до +333 включ.
св. +333 до +1200
от -200 до -167 включ.
св. -167 до +40
от +600 до +1700
от +600 до +800 включ.
св. +800 до +1700
от -40 до +375 включ.
св. +375 до +1000
Пределы допускаемых
отклонений от НСХ,
°
С
(где t – значение измеряемой
температуры, °С)
±(0,15+0,002·|t|)
±(0,3+0,005·|t|)
±1,5
±0,004·|t|
±2,5
±0,0075·|t|
±1,5
±0,004·|t|
±2,5
±0,0075·|t|
±0,0015·|t|
±2,5
±0,0025·|t|
±4,0
±0,005·|t|
±1,5
±0,004·|t|
K , N2
(2)(2)
от -40 до +333 включ.±2,5
св. +333 до +1200 ±0,0075·|t|
3
3
TS901от -200 до -167 включ.±0,0015·|t|
св. -167 до +40 ±2,5
от +600 до +17002±0,0025·|t|
B
(2)
от +600 до +800 включ. ±4,0
св. +800 до +1700±0,005·|t|
Примечания к таблице 1:
(1)
– тип НСХ и пределы допускаемых отклонений от НСХ – по ГОСТ 6651-2009 (МЭК 60751-
2009).
(2)
– тип НСХ и пределы допускаемых отклонений от НСХ – по ГОСТ Р 8.585-2001 (МЭК
60584-1:2013).
Пределы допускаемой основной погрешности датчиков температуры (Δдт, °С) в комплекте с
измерительным преобразователем с ЧЭ на базе термопреобразователя сопротивления
вычисляются по формуле:
∆
дт
=±
Пределы допускаемой основной погрешности датчиков температуры (Δдт, °С) в комплекте с
измерительным преобразователемс ЧЭ на базе термоэлектрических преобразователей
вычисляются по формуле:
∆
дт
=±
где: Δпп - предел допускаемого отклонения от НСХ (в температурном эквиваленте)
первичного преобразователя, °С;
Δип - пределы допускаемой основной абсолютной погрешности WirelessHART, °С;
Δх- абсолютная погрешность автоматической компенсации температуры свободных
(холодных) концов преобразователей термоэлектрических.
Лист № 6
Всего листов 7
Основные технические характеристики датчиков температуры приведены в таблице 2.
1000
Таблица 2
Наименование характеристики
Значение
τ
0,5
= от 1 до 34
τ
0,9
= от 2,5 до 110
Время термического срабатывания ЧЭ датчика в
водной среде (0,4 м/с), с
Электрическое сопротивление изоляции при темпера-
туре от +15 до +35 °С и относительнойвлажности
воздуха не более 80 %, МОм (при 100 В), не менее
Напряжение питания, В
Диаметр монтажной части (без защитной гильзы), мм
Длина монтажной части (в зависимости от модели и
исполнения), м
Масса, кг
от 11 до 40 (датчики с выходным
сигналом HART без ЖК дисплея);
от 8 до 40 (датчики с выходным сиг-
налом HART с ЖК дисплеем);
от 9 до 32 (датчики с выходным сиг-
налом Profibus PA или
FOUNDATION Fieldbus)
0,5; 1; 1,5; 2; 3; 4,5; 6; 8; 9,5; 12,7
(возможны другие диаметры по спе-
циальному заказу)
от 0,1 до 100
(и более по специальному заказу)
от 10 до 500 (в зависимости от моде-
ли и исполнения датчика температу-
ры)
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Средняя наработка до отказа, ч, не менее
Назначенный срок службы датчиков, лет
от -60 до +85
95
280 000
20
Знак утверждения типа
наносится на корпус датчика температуры методом наклейки и/или на титульные листы
эксплуатационной документации типографским способом.
1 шт.
-1 экз.
Комплектность средства измеренийТаблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Датчик температурыМодель и исполнение - в соответствии с
заказом
Руководство по эксплуата-
ции (на русском языке)
Паспорт (на русском языке)-1 экз.
Методика поверки МП 207-044-2019 по запросу
Сведения о методиках (методах) измерений
приведены в разделе 5 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к датчикам температуры
многозонным iTHERM серий TMS, TS
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
Лист № 7
Всего листов 7
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом.
Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные
элементы термометров сопротивления из платины.
МеждународныйстандартМЭК60584-1:2013(2013-08)Термопары.Часть1.
Градуировочные таблицы и допуска.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация фирмы-изготовителя.
Изготовители
Фирма «Endress+Hauser Sicestherm S.r.L.», Италия
Адрес: Via M.Luther King 7, 20060 Pessano con Bornago, Italy
Тел.:
+39 02 95 96 41
, факс:
+39 02 95 96 44 05
e-mail:
Фирма «Endress+Hauser Wetzer GmbH+Co.KG», Германия
Адрес: Obere Wank 1, 87484 Nesselwang, Germany
Тел.: +49 8361 30 80, факс: +49 8361 30 81 10
e-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail:
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15400-13 | Датчики весоизмерительные тензорезисторные | Z6 | Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай | 1 год | Перейти |
| 81937-21 | Преобразователи (датчики) давления измерительные | EJX | Фирма "Yokogawa Electric Corporation", Япония | 5 лет | Перейти |
| 64643-16 | Датчики осевых и радиальных биений | ПЛИ 089 | АО "НИИ физических измерений" (НИИФИ), г.Пенза | 2 года | Перейти |
| 3730-73 | Датчики влажности воздуха | ДВ-1К | Нет данных | Нет данных | Перейти |
| 35398-07 | Датчики давления | FCX-AII и FCX-CII | Фирма "Fuji Electric France S.A.", Франция | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
