Номер госреестра:
82587-21
Наименование СИ:
Гири Меттлер Толедо
Обозначение типа:
Меттлер Толедо
Производитель:
Фирма "Mettler-Toledo GmbH, Швейцария; Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай
Межповерочный интервал:
2 года - для гирь класса точности Е1; 1 год - для гирь классов точности Е2, F1, F2, М1
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1709
Лист № 1
Регистрационный № 82587-21Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гири Меттлер Толедо
Назначение средства измерений
Гири Меттлер Толедо (далее - гири) предназначены для хранения и передачи единицы
массы в качестве средстваизмерений и эталонных гирь по Государственной поверочной схеме
для средств измерений массы.
Описание средства измерений
Принцип действия гирь основан на пропорциональности их массы и веса,
воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых
гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих
им показаний весов.
Гири изготавливают:
номинальных значений массы от 50 мкг до 500 мкг (микрограммовые гири);
номинальных значений массы от 1 мг до 5000 кг классов точности E
1
, E
2
, F
1,
F
2,
M
1
.
Гири номинальных значений массы от 0,05 мг до 0,5 мг изготавливаются из алюминия
в виде проволок.
Гири номинальных значений массы от 1 мг до 500 мг изготавливаются в виде проволок
и пластинок из нержавеющей стали аустенитного класса, алюминиевого сплава или
алюминия.
Гири массой 1·10
k
мг (k = -1, 0, 1, 2) имеют формутреугольника; гири массой 2·10
k
мг
(k = -1, 0, 1, 2) имеют форму квадрата; гири массой 5·10
k
мг (k = -2, -1, 0, 1, 2) имеют форму
пятиугольника.
Гири классов точности E
1
, E
2
номинальных значений массы от 1 г до 50 кг
включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической
формысголовкойв видемоноблока сприменением технологии электролитической полировки
и не имеют подгоночных полостей.
Гири классов точности F
1,
F
2,
M
1
номинальных значений массы от 1 г до 5 г
включительно изготавливаются цилиндрической формы из нержавеющей стали в виде
моноблока без подгоночных полостей.
Гири классовточности F
1,
F
2
номинальныхзначений массыот5г до 20 кг включительно
изготавливаются цилиндрической формы с головкой из нержавеющей стали без подгоночных
полостей в видемоноблока, атакже с подгоночными полостями, закрывающимися спомощью
завинчивающейся головки.
Гири класса точности F
1
номинальных значений массы от 1 кг до 50 кг включительно
изготавливаются цилиндрической формы с головкой из нержавеющей стали без подгоночных
полостей в виде моноблока, а также с подгоночными полостями, и параллелепипедной формы
с ручкой из нержавеющей стали с подгоночными или без подгоночных полостей в виде
моноблока.
Гири класса точности F
2
номинальных значений массы от 1 кг до 50 кг включительно
изготавливаются цилиндрической формы с головкой и цилиндрической формы с ручкой, из
нержавеющей стали с подгоночными полостями.
Лист № 2
Всего листов 10
Гири класса точности M
1
номинальных значений массы от 1 кг до 50 кг включительно
изготавливаются: из нержавеющей стали с подгоночными полостями цилиндрической формы
с ручкой; из чугуна с двухкомпонентным лакокрасочным покрытием параллелепипедной
формы с ручкой; из нержавеющей стали параллелепипедной формы с ручкой.
Гири класса точности F
1,
F
2
номинальных значений массы от 100 кг до 2000 кг
включительно изготавливаются из нержавеющей стали цилиндрической формы с кольцом для
захвата, с подгоночными полостями, и параллелепипедной формы с отверстиями для захвата.
Гири класса точности M
1
номинальных значений массы от 100 кг до 5000 кг
включительно изготавливаются из чугуна с двухкомпонентным лакокрасочным покрытием в
форме плиты с четырьмя ножками снизу и ответными выемками сверху для возможности
штабелирования, с подгоночными полостями.
Гири номинальных значений 1000 кг, 2000 кг и 5000 кг оснащены четырьмя стальными
проушинами для подъемных тросов.
Гири изготавливаются как в виде одиночных гирь, так и в виде наборов.
Наборы изготавливаются в следующих составах:
-12 гирь с номинальными значениями массы от 1 мг до 500 мг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-23 гири с номинальными значениями массы от 1 мг до 200 г включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-25 гирь с номинальными значениями массы от 1 мг до 1 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-27 гирь с номинальными значениями массы от 1 мг до 2 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-28 гирь с номинальными значениями массы от 1 мг до 5 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-8 гирь с номинальными значениями массы от 1г до 50 г включительно, упакованных
в деревянный, или алюминиевый, или пластиковый футляр;
-12 гирь с номинальными значениями массы от 1 г до 500 г включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-38 гирь с номинальными значениями массы от 1 мг до 1 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-4 гири с номинальными значениями массы от 1 кг до 5 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-2 гири, упакованные в специальный пластиковый футляр CarePac для удобства
тестирования весов на месте установки. Каждой гире присвоен серийный номер.
Набор CarePac можно доукомплектовать одной дополнительной гирей по выбору
заказчика.
-5 гирь с номинальными значениями массы от 0,05 мг до 0,5 мг включительно,
упакованные в пластиковый или алюминиевый футляр.
Отдельные гири для удобства пользователя могут комплектоваться по несколько
отдельных гирь в металлическом ящике, пластиковом или деревянном футляре.
Для отличия в наборах гирь с одинаковыми номинальными значениями массы в
проволочных гирях используются дополнительные сегменты, а для гирь цилиндрической
формы – одна или две звездочки, или точки, нанесенные в центре верхней плоскости.
Наповерхностьголовки или нанижнюючасть отдельныхгирьцилиндрической формы,
или на футляр по желанию заказчика может наносится специальный QR-код, содержащей как
минимум следующую информацию: серийный номер, класс точности, номинал. Пример
нанесенного на гири QR-кода приведен на рисунке 1.
Лист № 3
Всего листов 10
Рисунок 1 – Пример QR-кода, нанесенного на гирю и на футляр

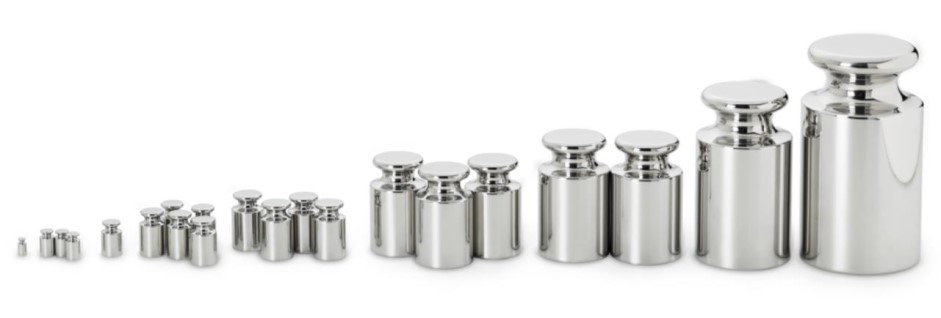

Рисунок 2 – Общий вид гирь с номинальной массой от 1 г до 50 кг
цилиндрической формы с головкой из нержавеющей стали
По требованию заказчика на гири может наноситься дополнительная цифробуквенная
маркировка (не более 5 символов) для удобства идентификации гирь.
На гири наносится маркировка в соответствии с ГОСТ OIML R111-1-2009.
Дляпредотвращениянесанкционированнойизмененияметрологических
характеристик науплотнительныйдискподгоночной полости наноситсяоттиск
поверительного клейма в соответствии с ГОСТ OIML R111-1-2009.
Общий вид гирь и примеры схем пломбирования приведены на рисунках 2 – 14.
Рисунок 3 – Общий вид
Гирь (E1, Е2, F1, F2, M1), имеющих форму
проволок
Рисунок 4 – Общий вид
гирь (E1, Е2, F1, F2, M1) , имеющих форму
плоских многоугольных пластин
Лист № 4
Всего листов 10
Рисунок 7 – Общий вид набора из 12 гирь
(E1, Е2, F1, F2, M1) с номинальными
значениями массы от 1 г до 500 г

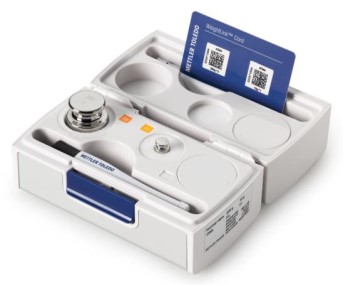

Рисунок 8 – Общий вид набора из 2 гирь
(E2, F1, F2) в специальном пластиковом
футляре CarePac

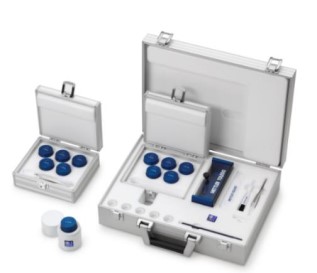

Рисунок 9 – Общий вид набора микрограммовых гирь

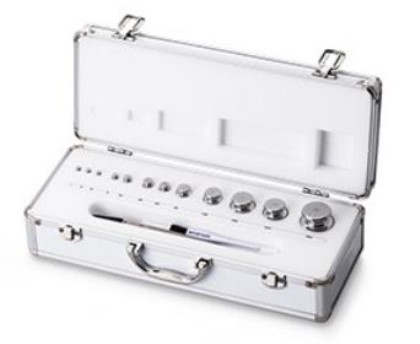

Рисунок 6 – Общий вид набора из 12 гирь
(E1, Е2, F1, F2, M1) с номинальными
значениями массы от 1 мг до 500 мг

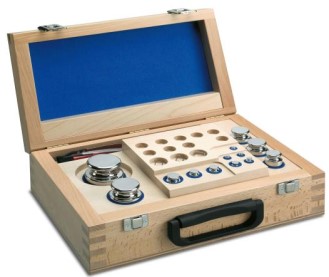

Рисунок 5 – Общий вид набора из 25 гирь
(E1, Е2, F1, F2, M1)
с номинальными значениями массы
от 1 мг до 1 кг
Лист № 5
Всего листов 10

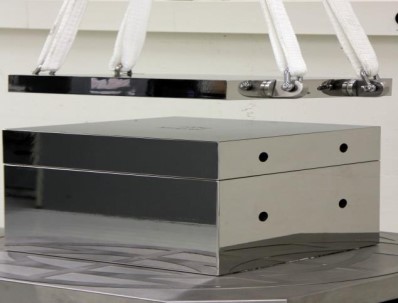

Рисунок 10 –Общий вид гирь (F1, F2)
параллелепипедной формы с отверстиями для
захвата и пример схемы пломбирования

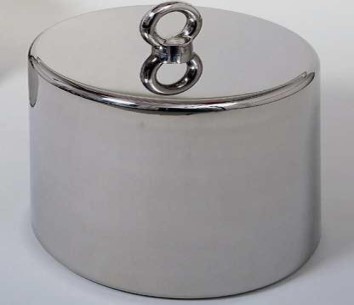

Рисунок 11 – Общий вид гирь (F1, F2)
цилиндрической формы с кольцом для
захвата и пример схемы пломбирования
Рисунок 12 – Общий вид гирь (F2, M1)
цилиндрической формы с ручкой и пример
схемы пломбирования
Рисунок 13 – Общий вид гирь (M1) из
чугуна параллелепипедной формы
с ручкой и пример схемы пломбирования
Место нанесения оттиска поверительного клейма
Место нанесения оттиска поверительного клейма
Лист № 6
Всего листов 10
Рисунок 14 – Общий вид гирь (M1) из
чугуна в форме плиты с четырьмя ножками
и пример схемы пломбирования

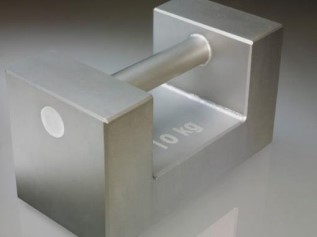

Рисунок 15 – Общий вид гирь (F1, M1)
из нержавеющей стали параллелепипедной
формы с ручкой и пример схемы
пломбирования
В соответствии с документацией изготовителя на некоторых гирях наносится завод-
ская лазерная маркировка обозначения изготовителя, что не влияет на метрологические ха-
рактеристики:
Заводская маркировка наносится на верхнюю часть поверхности следующих гирь,
–гирь F
1
, F
2
параллелепипедной формы с отверстиями для захвата;
–гирь F
1
, F
2
цилиндрической формы с кольцом для захвата;
–гирь F
2
, M
1
цилиндрической формы с ручкой.
Заводская лазерная маркировка наносится на боковую и верхнюю поверхность
гирь F
1
, M
1
из нержавеющей стали параллелепипедной формы с ручкой.
Заводская маркировка наносится на боковой поверхности методом литья, номинал на
верхней поверхности методом гравировки на гири M
1
из чугуна параллелепипедной формы с
ручкой.
Заводская маркировка и номинал наносится на боковой поверхности методом литья
на гири M
1
из чугуна в форме плиты с четырьмя ножками.
Программное обеспечение
отсутствует.
Место нанесения оттиска поверительного клейма
Лист № 7
Всего листов 10
Метрологические и технические характеристики
Гири номинальных значений массы от 1 мг до 5000 кг классов точности E
1
, E
2
, F
1,
F
2,
M
1
соответствуют требованиям ГОСТ OIML R 111-1 – 2009.
Таблица 1 – Пределы допускаемой абсолютной погрешности гирь ± δm.
НоминальноеПределы допускаемой абсолютной погрешности гирь ± δm, мг,
значение массы для классов точности
гирьE
1
E
2
F
1
F
2
M
1
5000 кг - - -
-
250000
2000 кг - - 10000 30000 100000
1000 кг - - 5000 16000 50000
500 кг - - 2500 8000 25000
200 кг - - 1000 3000 10000
100 кг - - 500 1600 5000
50 кг 25 80 250 800 2500
20 кг 10 30 100 300 1000
10 кг 5,0 16 50 160 500
5 кг 2,5 8,0 25 80 250
2 кг 1,0 3,0 10 30 100
1 кг 0,5 1,6 5,0 16 50
500 г 0,25 0,8 2,5 80 -
200 г 0,10 0,3 1,0 3,0 -
100 г 0,05 0,16 0,5 1,6 -
50 г 0,03 0,10 0,3 1,0 -
20 г 0,025 0,08 0,25 0,8 -
10 г 0,020 0,06 0,20 0,6 -
5 г0,0160,050,160,51,6
2 г0,0120,040,120,41,2
1 г0,0100,030,100,31,0
500 мг 0,008 0,025 0,08 0,25 0,8
200 мг 0,006 0,020 0,06 0,20 0,6
100 мг 0,005 0,016 0,05 0,16 0,5
50 мг 0,004 0,012 0,04 0,12 0,4
20 мг 0,003 0,010 0,03 0,10 0,3
10 мг0,0030,0080,0250,080,25
5 мг0,0030,0060,0200,060,20
2 мг0,0030,0060,0200,060,20
1 мг0,0030,0060,0200,060,20
Таблица 2 – Диапазоны допускаемых значений плотности материала гирь
НоминальноеДиапазоны допускаемых значений плотности материала гирь
значение массы P
min
, P
max
, 10
3
кг∙м
-3
, для классов точности гирь
гирьE
1
E
2
F
1
F
2
M
1
≥ 100 г 7,934-8,067 7,81-8,21 7,39-8,73 6,4-10,7 ≥ 4,4
50 г 7,92-8,08 7,74-8,28 7,27-8,89 6,0-12,0 -
20 г 7,84-8,17 7,50-8,57 6,6-10,1 4,8-24,0 -
10 г 7,74-8,28 7,27-8,89 6,0-12,0 ≥ 4,0 -
5 г 7,62-8,42 6,9-9,6 5,3-16,0 ≥ 3,0 -
2 г 7,27-8,89 6,0-12,0 ≥ 4,0 ≥ 2,0 -
1 г 6,9-9,6 5,3-16,0 ≥ 3,0 - -
Лист № 8
Всего листов 10
Таблица 3 – Максимальные значения шероховатости поверхности гирь
ШероховатостьКласс точности гирь
поверхности
E
1
E
2
F
1
F
2
R
z
, мкм 0,5 1 2 5
R
a
, мкм 0,1 0,2 0,4 1
Для гирь номинальной массой более 50 кг, значения шероховатости в два раза
превышают значения, приведенных в настоящей таблице
Таблица 4 – Пределы допускаемых абсолютных значений остаточной намагниченности М,
выраженные в единицах остаточной магнитной индукции µ
0
М.
МаксимальнаяКласс точности гирь
остаточная магнитная
E
1
E
2
F
1
F
2
M
1
индукция
µ
0
М, мкТл2,582580250
Таблица 5 – Пределы допускаемых абсолютных значений магнитной восприимчивости χ.
Номинальное значениеМаксимальные значения магнитной восприимчивости гирь χ
массы гирь mв зависимости от их класса точности
E
1
E
2
F
1
F
2
m ≤ 1 г0,25 0,910 –
2 г≤ m ≤ 10 г0,060,180,74
20 г≤ m0,020,070,2 0,8
Таблица 6 – Пределы допускаемой абсолютной погрешности микрограммовых гирь ± δm.
Номинальное значение Пределы допускаемой абсолютной погрешности
массы гирь, мкгмикрограммовых гирь, ± δm, мкг
500 2
300 2
200 2
100 2
50 2
Значение
±0,5
±0,5
±2
Таблица 7 – Основные технические характеристики.
Наименование характеристики
Изменение температуры в течение 1 часа,
С не более
- гири классов точности E
1
, E
2,
F
1
, F
2
- микрограммовые гири
- гири классов точности
M
1
Средняя наработка на отказ, часов
- гири классов точности
E
1
, E
2
- гири классов точности
F
1
, F
2,
M
1
- микрограммовые гири
Средний срок службы, лет
10000
5000
5000
10
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и футляр
методом термопечати или наклейки (если он входит в комплектность).
Лист № 9
Всего листов 10
Комплектность средства измерений
ОбозначениеКол-во
- 1 шт.
-
1 шт.
-
1 экз.
Таблица 8 – Комплектность одиночных гирь
Наименование
Гиря
Деревянный или пластиковый, или металлический
футляр для гирь с номинальными значениями массы от
1 мг до 50 кг включительно, если предусмотрено в заказе.
Сертификат первичной заводской калибровки (в
зависимости от модификации)
Руководство по эксплуатации (РЭ)
Методика поверки (МП)
-1 экз.
МП 2301-0190-20201 экз.
Таблица 9 – Комплектность наборов гирь
Наименование
Набор гирь
Деревянный, пластиковый или металлический футляр
Пинцет (кроме набора гирь от 1 кг до 5 кг)
Кисточка
Салфетка из микрофибры
ОбозначениеКол-во
- 1 набор
-
1 шт.
1 шт.
1 шт.
1 шт.
-
1 экз.
Сертификат первичной заводской калибровки
(в зависимости от модификации)
Руководство по эксплуатации (РЭ)
Методика поверки (МП)
-1 экз.
МП 2301-0190-20201 экз.
Сведения о методиках (методах) измерений
приведены в разделе 3 «Особенности использования» Руководства по эксплуатации
Нормативные и технические документы, устанавливающие требования к гирям
Меттлер Толедо
ГОСТ OIML R 111-1-2009 «Государственная системаобеспечения единства измерений.
Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
, M
3
. Часть 1. Метрологические и технические
требования. Испытания»
Государственная поверочная схема для средств измерений массы, утвержденная
приказом Росстандарта от 29 декабря 2018 г. № 2818
Техническая документация Mettler-Toledo GmbH, Швейцария
Изготовители
Mettler-Toledo GmbH, Швейцария
Адрес: Im Langacher, 8606 Greifensee, Switzerland
Телефон: +41 44 944 22 11
Web-сайт:
E-mail:
Mettler-Toledo Instruments (Shanghai) Co., Ltd., Китай
Адрес: Адрес: 589 Guiping Road, 200233 Shanghai
Телефон: +86 21 6485 04 35
Web-сайт:
E-mail: Felix.C.Meier@mt.com
Лист № 10
Всего листов 10
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13811-94 | Гири 6-го кл. номинальной массой 500 г | Г-6-500 | Завод "Госметр", г.С.-Петербург | 1 год | Перейти |
| 15086-96 | Гири классов точности E1, E2, F1 | Нет данных | Фирма "Mettler-Toledo AG", Швейцария | 1 год | Перейти |
| 811-03 | Гири с номинальным значением массы 20 кг класса точности М1 | Нет данных | ЗАО "Сибтензоприбор", г.Топки | 1 год | Перейти |
| 68887-17 | Гири классов точности Е2, F1, F2, М1 | ГО-П | ООО "Промконструкция", г.Челябинск | 1 год | Перейти |
| 201-49 | Гири условные | ГС | Завод № 171, Украина, г.Харьков | 2 года (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
