Номер госреестра:
82572-21
Наименование СИ:
Машины испытательные универсальные
Обозначение типа:
МИМ
Производитель:
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), г. Нефтекамск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «04» августа 2021 г. № 1614
Лист № 1
Регистрационный № 82572-21Всего листов 20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные МИМ
Назначение средства измерений
Машины испытательные универсальные МИМ (далее – машины) предназначены для
измерений силы, перемещения подвижной траверсы и деформации при испытаниях образцов
материалов на растяжение, сжатие, изгиб, сдвиг в режимах статических и циклических нагру-
жений.
Описание средства измерений
Принцип действия машин основан на преобразовании электрической энергии приводом
в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую
к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электри-
ческий сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из основания, на котором закреплены нагружающая
рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепле-
ния испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика
перемещения подвижной траверсы, системы измерения и управления.
Измерение деформации образца осуществляется за счет подключения автоматического
и не автоматического датчика перемещения (деформации) к машине.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы.
Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который мо-
жет работать на растяжение и сжатие.
Диапазон перемещений подвижной траверсы зависит от высоты рамы и захватов. Пе-
ремещения подвижной траверсы измеряются датчиком перемещений. Значения силы и переме-
щения отображаются на дисплее персонального компьютера и (или) на пульте оператора.
Система измерения и управления предназначена для управления режимами работы ма-
шин, обработки, хранения, отображения и передачи значений силы, перемещений, деформаций
и другой информации на внешние устройства.
Силовая рама может располагаться на полу или на столе в вертикальной или горизон-
тальной плоскости.
Машины имеют возможность дополнительного подключения системы измерительной
ГОСТ-ТЕСТ (рег. № 75946-19).
Модификации машин отличаются между собой внешним видом, диапазонами измере-
ний, габаритными размерами и массой:
- МИМ.1 – одноколонная машина, работающая в режиме растяжения/сжатия;
- МИМ.2 – двухколонная машина, работающая в режиме растяжения/сжатия;
- МИМ.4 – четырехколонная машина, работающая в режиме растяжения/сжатия.
Структура условного обозначения машин:
М-F-W.X -L.Y.Z-V.D.S -P.T,
где М – обозначение модификации;
Лист № 2
Всего листов 20

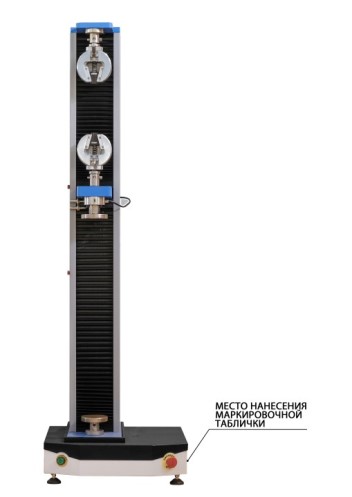

Рисунок 1 – Общий вид машин испытатель-
ных универсальных МИМ модификации
МИМ.1
F – верхний предел измерений силы, кН (см. таблицы 2, 3, 4);
W – диапазон измерений силы, кН (см. таблицы 2, 3, 4);
X – предел допускаемой относительной погрешности измерений силы, % (см. таблицы
2, 3, 4);
L – диапазон измерений перемещений подвижной траверсы, мм (см. таблицу 6);
Y – предел допускаемой абсолютной погрешности измерений перемещений подвижной
траверсы в диапазоне от 0 до 25 мм включ., мм (см. таблицу 6);
Z – предел допускаемой относительной погрешности измерений перемещения подвиж-
ной траверсы в диапазоне св. 25 мм до верхнего предела измерений (далее – ВПИ), % (см. таб-
лицу 6);
V – диапазон скорости перемещения подвижной траверсы, мм/мин (см. таблицу 5);
D – предел допускаемой абсолютной погрешности поддержания скорости перемещения
подвижной траверсы от нижнего предела измерений (далее – НПИ) до 0,5 мм/мин включ.,
мм/мин (см. таблицу 5);
S – предел допускаемой относительной погрешности поддержания скорости перемеще-
ния подвижной траверсы св. 0,5 мм/ мин до ВПИ, % (см. таблицу 5);
P – диапазон скорости нагружения подвижной траверсы, кН/с (см. таблицу 6);
T – предел допускаемой относительной погрешности скорости нагружения подвижной
траверсы (см. таблицу 6);
Машины могут комплектоваться температурными камерами или муфельными печами,
дополнительными датчиками силы, деформаций, при этом дополнительные датчики расширяют
диапазон измерения машины, но не более верхнего предела измерения машины, указанного в
маркировке машины.
Заводской номер машины указывается на маркировочной табличке, расположенной на
нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин испытательных универсальных МИМ приведен на рисунках 1-3.

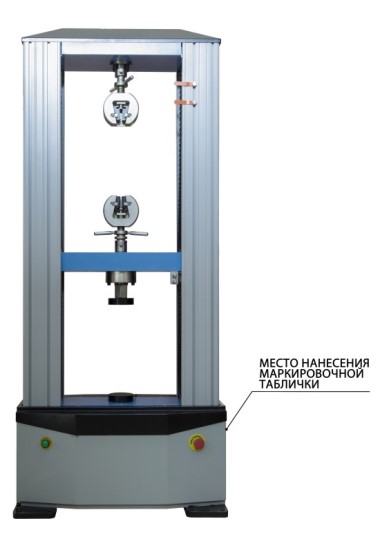

Рисунок 2 – Общий вид машин испытательных
универсальных МИМ модификации МИМ.2
Лист № 3
Всего листов 20

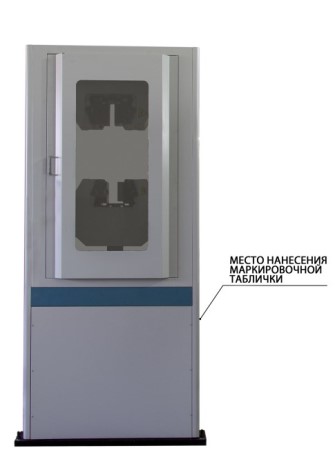

Рисунок 3 – Общий вид машин испытательных универсальных МИМ модификации МИМ.4
В процессе эксплуатации, машины не предусматривает внешних механических или
электронных регулировок. Ограничение доступа в целях несанкционированной настройки и
вмешательства производится опломбирование посредством нанесения специальной наклейки на
корпус испытательной машины.
Общий вид пломбировочной наклейки приведен на рисунке 4.

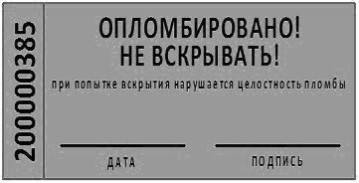

Рисунок 4 – Общий вид пломбировочной наклейки
Программное обеспечение
Программное обеспечение (далее – ПО) «GOST_TEST.EXE» разработано специально
для машин и служит для управления их функциональными возможностями, а также для обра-
ботки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом элек-
тронной защиты. Уровень защиты программного обеспечения - «средний» в соответствии с
Р 50.2.077 – 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
«GOST_TEST.EXE»
не ниже 2.0
7WB21W84
CRC32
Лист № 4
Всего листов 20
Метрологические и технические характеристики
Относительная
разрешающая
способность, %
0,25
0,25
0,25
0,25
0,25
0,25
0,25
0,25
0,25
Модификация
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
Таблица 2 – Метрологические характеристики машин испытательных универсальных МИМ, модификации МИМ.1
Пределы допускае-Составляющая по-Составляющая по-
Диапазон измерений силы,мой относительнойгрешности, связаннаягрешности, связан-
кН, (W)погрешности изме-с повторяемостью по- ная с дрейфом ну-
рений силы, %, (X)казаний, %ля, %
от 0,001 до 0,01 (1);±1,0 (1) ±1,0±0,10
МИМ.1-0,01-W.X от 0,0001 до 0,01* (2);±0,5 (2)
от 0,00001 до 0,01* (3) ±0,36 (3)
от 0,002 до 0,02 (1);±1,0 (1)±1,0±0,10
МИМ.1-0,02-W.Xот 0,0002 до 0,02* (2);±0,5 (2)
от 0,00002 до 0,02* (3)±0,36 (3)
от 0,005 до 0,05 (1);±1,0 (1)±1,0±0,10
МИМ.1-0,05-W.Xот 0,0005 до 0,05* (2);±0,5 (2)
от 0,00005 до 0,05* (3)±0,36 (3)
от 0,01 до 0,1 (1);±1,0 (1)±1,0±0,10
МИМ.1-0,1-W.Xот 0,001 до 0,1* (2);±0,5 (2)
от 0,0001 до 0,1* (3)±0,36 (3)
от 0,02 до 0,2 (1);
±1,0 (1)±1,0±0,10
МИМ.1-0,2-W.Xот 0,002 до 0,2* (2);±0,5 (2)
от 0,0002 до 0,2* (3)±0,36 (3)
от 0,025 до 0,25 (1);±1,0 (1)±1,0±0,10
МИМ.1-0,25-W.Xот 0,0025 до 0,25* (2);±0,5 (2)
от 0,00025 до 0,25* (3)±0,36 (3)
от 0,05 до 0,5 (1);
±1,0 (1)±1,0±0,10
МИМ.1-0,5-W.Xот 0,005 до 0,5* (2);±0,5 (2)
от 0,0005 до 0,5* (3)±0,36 (3)
от 0,1 до 1 (1);±1,0 (1)±1,0±0,10
МИМ.1-1-W.Xот 0,01 до 1* (2);±0,5 (2)
от 0,001 до 1* (3)±0,36 (3)
от 0,2 до 2 (1);
±1,0 (1)±1,0±0,10
МИМ.1-2-W.Xот 0,02 до 2* (2);±0,5 (2)
от 0,002 до 2* (3)
±0,36 (3)
Лист № 5
Всего листов 20
Модификация
Диапазон измерений силы,
кН, (W)
Относительная
разрешающая
способность, %
МИМ.1-2,5-W.X
±0,5
±0,05
0,25
МИМ.1-3-W.X
±0,5
±0,05
0,25
МИМ.1-4-W.X
±0,5
±0,05
0,25
МИМ.1-5-W.X
±0,5
±0,05
0,25
МИМ.1-10-W.X
±0,5
±0,05
0,25
Продолжение таблицы 2
Составляющая по-
грешности, связанная
с повторяемостью по-
казаний, %
±1,0
Составляющая по-
грешности, связан-
ная с дрейфом ну-
ля, %
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
от 0,25 до 2,5 (1);
от 0,025 до 2,5* (2);
от 0,0025 до 2,5*
(3)
от 0,3 до 3 (1);
от 0,03 до 3* (2);
от 0,003 до 3*
(3)
от 0,4 до 4 (1);
от 0,04 до 4* (2);
от 0,004 до 4*
(3)
от 0,5 до 5 (1);
от 0,05 до 5* (2);
от 0,005 до 5* (3);
от 1 до 10 (1);
от 0,1 до 10* (2);
от 0,01 до 10* (3)
±1,0
±0,10
0,50
Пределы допускае-
мой относительной
погрешности изме-
рений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
_____________________
* По заказу
Относительная
разрешающая
способность, %
0,25
0,25
Модификация
0,50
±0,5±0,05
0,50
±0,5±0,05
Таблица 3 – Метрологические характеристики машин испытательных универсальных МИМ, модификации МИМ.2
Пределы допускае-Составляющая погреш-Составляющая по-
Диапазон измерениймой относительнойности, связаннаягрешности, связан-
силы, кН, (W)погрешности изме- с повторяемостью ная с дрейфом
рений силы, %, (X)показаний, %нуля, %
от 0,001 до 0,01 (1);±1,0 (1) ±1,0 ±0,10
МИМ.2-0,01-W.X от 0,0001 до 0,01* (2);±0,5 (2)
от 0,00001 до 0,01* (3)
±0,36 (3)
от 0,002 до 0,02 (1);±1,0 (1)±1,0±0,10
МИМ.2-0,02-W.Xот 0,0002 до 0,02* (2);±0,5 (2)
от 0,00002 до 0,02* (3)±0,36 (3)
Лист № 6
Всего листов 20
Модификация
Диапазон измерений
силы, кН, (W)
Составляющая по-
грешности, связанная
с дрейфом нуля, %
Относительная раз-
решающая способ-
ность, %
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
Продолжение таблицы 3
Составляющая погреш-
ности, связанная с по-
вторяемостью показа-
ний, %
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
от 0,005 до 0,05 (1);
МИМ.2-0,05-W.Xот 0,0005 до 0,05* (2);
от 0,00005 до 0,05* (3)
от 0,01 до 0,1 (1);
МИМ.2-0,1-W.X от 0,001 до 0,1* (2);
от 0,0001 до 0,1* (3)
от 0,02 до 0,2 (1);
МИМ.2-0,2-W.Xот 0,002 до 0,2* (2);
от 0,0002 до 0,2* (3)
от 0,025 до 0,25 (1);
МИМ.2-0,25-W.X от 0,0025 до 0,25* (2);
от 0,00025 до 0,25* (3)
от 0,05 до 0,5 (1);
МИМ.2-0,5-W.Xот 0,005 до 0,5* (2);
от 0,0005 до 0,5* (3)
от 0,1 до 1 (1);
МИМ.2-1-W.X от 0,01 до 1* (2);
от 0,001 до 1* (3)
от 0,2 до 2 (1);
МИМ.2-2-W.Xот 0,02 до 2* (2);
от 0,002 до 2* (3)
от 0,25 до 2,5 (1);
МИМ.2-2,5-W.X от 0,025 до 2,5* (2);
от 0,0025 до 2,5* (3);
от 0,3 до 3 (1);
МИМ.2-3-W.Xот 0,03 до 3* (2);
от 0,003 до 3* (3)
от 0,4 до 4 (1);
МИМ.2-4-W.X от 0,04 до 4* (2);
от 0,004 до 4* (3)
±1,0
±0,10
0,50
Пределы допускае-
мой относительной
погрешности изме-
рений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 7
Всего листов 20
Модификация
Диапазон измерений
силы, кН, (W)
Составляющая погреш-
ности, связанная с
дрейфом нуля, %
Относительная раз-
решающая способ-
ность, %
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
Продолжение таблицы 3
Составляющая по-
грешности, связанная с
повторяемостью пока-
заний, %
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
от 0,5 до 5 (1);
МИМ.2-5-W.Xот 0,05 до 5* (2);
от 0,005 до 5* (3)
от 1 до 10 (1);
МИМ.2-10-W.X от 0,1 до 10* (2);
от 0,01 до 10* (3)
от 2 до 20 (1);
МИМ.2-20-W.Xот 0,2 до 20* (2);
от 0,02 до 20* (3)
от 2,5 до 25 (1);
МИМ.2-25-W.X от 0,25 до 25* (2);
от 0,025 до 25* (3)
от 3 до 30 (1);
МИМ.2-30-W.Xот 0,3 до 30* (2);
от 0,03 до 30* (3)
от 4 до 40 (1);
МИМ.2-40-W.X от 0,4 до 40* (2);
от 0,04 до 40* (3)
от 5 до 50 (1);
МИМ.2-50-W.Xот 0,5 до 50* (2);
от 0,05 до 50* (3)
от 7,5 до 75 (1);
МИМ.2-75-W.X от 0,75 до 75* (2);
от 0,075 до 75* (3)
от 10 до 100 (1);
МИМ.2-100-W.Xот 1 до 100* (2);
от 0,1 до 100* (3)
от 12,5 до 125 (1);
МИМ.2-125-W.X от 1,25 до 125* (2);
от 0,125 до 125* (3)
±1,0
±0,10
0,50
Пределы допускае-
мой относительной
погрешности изме-
рений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 8
Всего листов 20
Модификация
Диапазон измерений
силы, кН, (W)
Составляющая погреш-
ности, связанная с
дрейфом нуля, %
Относительная раз-
решающая способ-
ность, %
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
Продолжение таблицы 3
Составляющая по-
грешности, связанная с
повторяемостью пока-
заний, %
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
от 15 до 150 (1);
МИМ.2-150-W.Xот 1,5 до 150* (2);
от 0,15 до 150* (3)
от 20 до 200 (1);
МИМ.2-200-W.X от 2 до 200* (2);
от 0,2 до 200* (3)
от 25 до 250 (1);
МИМ.2-250-W.Xот 2.5 до 250* (2);
от 0,25 до 250* (3)
от 30 до 300 (1);
МИМ.2-300-W.X от 3 до 300* (2);
от 0,3 до 300* (3)
от 40 до 400 (1);
МИМ.2-400-W.Xот 4 до 400* (2);
от 0,4 до 400* (3)
от 50 до 500 (1);
МИМ.2-500-W.X от 5 до 500* (2);
от 0,5 до 500* (3)
от 60 до 600 (1);
МИМ.2-600-W.Xот 6 до 600* (2);
от 0,6 до 600* (3)
от 70 до 700 (1);
МИМ.2-700-W.X от 7 до 700* (2);
от 0,7 до 700* (3)
от 75 до 750 (1);
МИМ.2-750-W.Xот 7,5 до 750* (2);
от 0,75 до 750* (3)
от 80 до 800 (1);
МИМ.2-800-W.X от 8 до 800* (2);
от 0,8 до 800* (3)
±1,0
±0,10
0,50
Пределы допускае-
мой относительной
погрешности изме-
рений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 9
Всего листов 20
Модификация
Диапазон измерений
силы, кН, (W)
Составляющая по-
грешности, связанная
с дрейфом нуля, %
Относительная раз-
решающая способ-
ность, %
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
Продолжение таблицы 3
Составляющая погреш-
ности, связанная с по-
вторяемостью показа-
ний, %
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
Пределы допускае-
мой относительной
погрешности изме-
рений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
от 90 до 900 (1);
МИМ.2-900-W.Xот 9 до 900* (2);
от 0,9 до 900* (3)
от 100 до 1000 (1);
МИМ.2-1000-W.Xот 10 до 1000* (2);
от 1 до 1000* (3)
от 15 до 1500 (1);
МИМ.2-1500-W.Xот 150 до 1500* (2);
от 1,5 до 1500* (3)
от 200 до 2000 (1);
МИМ.2-2000-W.Xот 20 до 2000* (2);
от 2 до 2000* (3);
_____________________
* По заказу
Относительная
разрешающая спо-
собность, %
0,25
0,25
0,25
Диапазон измерениймой относительной
силы, кН, (W)погрешности изме-
0,50
±0,5±0,05
0,50
±0,5±0,05
0,50
±0,5±0,05
Таблица 4 – Метрологические характеристики машин испытательных универсальных МИМ, модификации МИМ.4
Пределы допускае-
Составляющая погрешно-Составляющая по-
Модификациясти, связанная с повторяе-грешности, связанная
рен
и
й
силы, %, (X)
мостью показаний, % с дрейфом нуля, %
от 5 до 50 (1);±1,0 (1)±1,0±0,10
МИМ.4-50-W.Xот 0,5 до 50* (2);±0,5 (2)
от 0,05 до 50* (3);±0,36 (3)
от 7.5 до 75 (1);±1,0 (1)±1,0±0,10
МИМ.4-75-W.Xот 0,75 до 75* (2);±0,5 (2)
от 0,075 до 75 (3)
±0,36 (3)
от 10 до 100 (1);±1,0 (1)±1,0±0,10
МИМ.4-100-W.Xот 1 до 100* (2);±0,5 (2)
от 0,1 до 100* (3)±0,36 (3)
Лист № 10
Всего листов 20
Модификация
Диапазон измерений
силы, кН, (W)
Составляющая погрешно-
сти, связанная с повторя-
емостью показаний, %
Составляющая по-
грешности, связанная
с дрейфом нуля, %
Относительная раз-
решающая способ-
ность, %
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
Продолжение таблицы 4
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
от 12,5 до 125 (1);
МИМ.4-125-W.Xот 1,25 до 125* (2);
от 0,125 до 125* (3)
от 15 до 150 (1);
МИМ.4-150-W.X от 1,5 до 150* (2);
от 0,15 до 150* (3)
от 20 до 200 (1);
МИМ.4-200-W.Xот 2 до 200* (2);
от 0,2 до 200* (3)
от 25 до 250 (1);
МИМ.4-250-W.X от 2,5 до 250* (2);
от 0,25 до 250* (3)
от 30 до 300 (1);
МИМ.4-300-W.Xот 3 до 300* (2);
от 0,3 до 300* (3)
от 40 до 400 (1);
МИМ.4-400-W.X от 4 до 400* (2);
от 0,4 до 400* (3)
от 50 до 500 (1);
МИМ.4-500-W.Xот 5 до 500* (2);
от 0,5 до 500* (3)
от 60 до 600 (1);
МИМ.4-600-W.X от 6 до 600* (2);
от 0,6 до 600* (3)
от 70 до 700 (1);
МИМ.4-700-W.Xот 7 до 700* (2);
от 0,7 до 700* (3)
от 75 до 750 (1);
МИМ.4-750-W.X от 7,5 до 750* (2);
от 0,75 до 750* (3)
±1,0
±0,10
0,50
Пределы допускае-
мой относительной
погрешности изме-
рений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 11
Всего листов 20
Модификация
Диапазон измерений
силы, кН, (W)
Составляющая погрешно-
сти, связанная с повторя-
емостью показаний, %
Составляющая по-
грешности, связанная
с дрейфом нуля, %
Относительная раз-
решающая способ-
ность, %
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
±0,5
±0,05
0,25
Продолжение таблицы 4
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
±1,0
±0,10
0,50
Пределы допускаемой
относительной по-
грешности измерений
силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
от 80 до 800 (1);
МИМ.4-800-W.Xот 8 до 800* (2);
от 0,8 до 800* (3)
от 90 до 900 (1);
МИМ.4-900-W.X от 9 до 900* (2);
от 0,9 до 900* (3)
от 100 до 1000 (1);
МИМ.4-1000-W.Xот 10 до 1000* (2);
от 0,1 до 1000* (3)
от 120 до 1200 (1);
МИМ.4-1200-W.X от 12 до 1200* (2);
от 0,12 до 1200* (3)
от 150 до 1500 (1);
МИМ.4-1500-W.Xот 15 до 1500* (2);
от 0,15 до 1500* (3)
от 200 до 2000 (1);
МИМ.4-2000-W.X от 20 до 2000* (2);
от 0,2 до 2000* (3)
_____________________
* По заказу
Модификация
от 0,001 до 1000* (3);±0,005* (2);
Таблица 5 – Метрологические характеристики машин испытательных универсальных МИМ (в модификациях указан ВПИ)
Диапазон скорости Пределы допускаемой абсолютной Пределы допускаемой относи-
перемещений по- погрешности скорости перемеще- тельной погрешности скорости
движной траверсы,ния подвижной траверсы от НПИперемещения подвижной травер-
мм/мин, (V) до 0,5 мм/мин включ., мм/мин, (D) сы св. 0,5 мм/мин, до ВПИ, %, (S)
от 0,01 до 500 (1)
МИМ.1-1; МИМ.1-2; МИМ.1-2,5; МИМ.1-3;
от 0,001 до 750* (2); ±0,01 (1);
±1,0 (1);
МИМ.1-4; МИМ.1-5; МИМ.1-10
от 0,001 до 1500* (4); ±0,0025* (3)
±0,5* (2)
от 0,001 до 2000* (5)
Лист № 12
Всего листов 20
Модификация
МИМ.2-1; МИМ.2-2; МИМ.2-2.5; МИМ.2-3;
МИМ.2-4; МИМ.2-5; МИМ.2-10; МИМ.2-20;
МИМ.2-25; МИМ.2-30; МИМ.2-40; МИМ.2-
50;МИМ.2-75; МИМ.2-100
±0,01 (1);
±0,005* (2);
±0,0025* (3)
±1 (1);
±0,5* (2)
МИМ.2-800; МИМ.2-900;
МИМ.2-1000; МИМ.2-1500;
МИМ.2-2000
от 0,1 до 50 (1);
от 0,01 до 75* (2);
от 0,01 до 100* (3);
от 0,01 до 200* (4);
от 0,01 до 350* (5);
от 0,01 до 500* (6)
Продолжение таблицы 5
Пределы допускаемой абсолютной
погрешности скорости перемеще-
ния подвижной траверсы от НПИ
до 0,5 мм/мин включ., мм/мин, (D)
Пределы допускаемой относи-
тельной погрешности скорости
перемещения подвижной травер-
сы св. 0,5 мм/мин до ВПИ, %, (S)
МИМ.2-125; МИМ.2-150;
МИМ.2-200; МИМ.2-250;
МИМ.2-300; МИМ.2-400;
МИМ.2-500; МИМ.2-600;
МИМ.2-700; МИМ.2-750
Диапазон скорости
перемещений по-
движной траверсы,
мм/мин, (V)
от 0,01 до 200 (1);
от 0,001 до 250* (2);
от 0,001 до 500* (3);
от 0,001 до 1000* (4);
от 0,001 до 1500* (5)
от 0,01 до 100 (1);
от 0,01 до 200* (2);
от 0,001 до 250* (3);
от 0,001 до 350* (4);
от 0,001 до 500* (5)
от 0,01 до 50 (1)
от 0,001 до 75*, (2);
от 0,001 до 100* (3);
от 0,001 до 150* (4);
от 0,001 до 200* (5)
МИМ.4-50; МИМ.4-75; МИМ.4-100;
МИМ.4-125; МИМ.4-150; МИМ.4-200;
МИМ.4-250; МИМ.4-300; МИМ.4-400;
МИМ.4-500; МИМ.4-600; МИМ.4-700;
МИМ.4-750; МИМ.4-800; МИМ.4-900;
МИМ.4-1000; МИМ.4-1200; МИМ.4-1500;
МИМ.4-2000
_____________________
* По заказу
Лист № 13
Всего листов 20
Диапазон скорости
нагружения по-
движной траверсы,
кН/с*, (P)
Пределы допускаемой от-
носительной погрешности
скорости нагружения по-
движной траверсы, %, (T)
от 0,05 до 10 (1);
от 0,05 до 20* (2);
от 0,05 до 50* (3);
от 0,05 до 100* (4);
от 0,05 до 200* (5)
±10 (1);
±5* (2);
±3* (3);
±1* (4)
тов, мм, L)включ., мм, (Y)
Пределы допускаемой относитель-
ной погрешности измерений пере-
мещения подвижной траверсы в диа-
±1,0 (1);
±0,5* (2);
±0,2* (3);
±0,1* (4)
Таблица 6 – Метрологические характеристики машин испытательных универсальных МИМ
Диапазон измере-Пределы допускаемой абсолют-
ний перемещения ной погрешности измерений пе-
подвижной травер- ремещения подвижной траверсы
сы без учета
(
захва-в диапазоне от 0 до 25 мм
па
з
о
н
е св. 25 мм до В
П
И, %, (Z)
от 0 до 50 (1)
от 0 до 75 (2)
от 0 до 100 (3)
от 0 до 125 (4)
от 0 до 150 (5)
от 0 до 200 (6)
от 0 до 250 (7)
от 0 до 300 (8)
от 0 до 400 (9)
от 0 до 500 (10)
от 0 до 600 (11)
от 0 до 750 (12) ±0,04 (1);
от 0 до 800 (13) ±0,02* (2);
от 0 до 900 (14)
±0,01* (3)
от 0 до 1000 (15)
от 0 до 1100 (16)
от 0 до 1200 (17)
от 0 до 1250 (18)
от 0 до 1300 (19)
от 0 до 1350 (20)
от 0 до 1500 (21)
от 0 до 1750 (22)
от 0 до 2000 (23)
от 0 до 2500 (24)
от 0 до 3000 (25)
_____________________
* По заказу
Лист № 14
Всего листов 20
Таблица 7 – Метрологические характеристики дополнительных датчиков силы
МодификацияДиапазон измерений силы, кН, (W)
от 0,001 до 0,01 (1);
ДС-0,01-W.Xот 0,0001 до 0,01* (2);
от 0,00001 до 0,01* (3)
от 0,002 до 0,02 (1);
ДС-0,02-W.X от 0,0002 до 0,02* (2);
от 0,00002 до 0,02* (3)
от 0,005 до 0,05 (1);
ДС-0,05-W.Xот 0,0005 до 0,05* (2);
от 0,00005 до 0,05* (3)
от 0,01 до 0,1 (1);
ДС-0,1-W.X от 0,001 до 0,1* (2);
от 0,0001 до 0,1* (3)
от 0,02 до 0,2 (1);
ДС-0,2-W.Xот 0,002 до 0,2* (2);
от 0,0002 до 0,2* (3)
от 0,025 до 0,25 (1);
ДС-0,25-W.X от 0,0025 до 0,25* (2);
от 0,00025 до 0,25* (3)
от 0,05 до 0,5 (1);
ДС-0,5-W.Xот 0,005 до 0,5* (2);
от 0,0005 до 0,5* (3)
от 0,1 до 1 (1);
ДС-1-W.X от 0,01 до 1* (2);
от 0,001 до 1* (3)
от 0,2 до 2 (1);
ДС-2-W.Xот 0,02 до 2* (2);
от 0,002 до 2* (3)
Пределы допускаемой относительной погрешно-
сти измерений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 15
Всего листов 20
Модификация
Диапазон измерений силы, кН, (W)
ДС-2,5-W.X
ДС-3-W.X
ДС-4-W.X
ДС-5-W.X
ДС-10-W.X
ДС-20-W.X
ДС-25-W.X
ДС-30-W.X
ДС-40-W.X
Продолжение таблицы 7
от 0,25 до 2,5 (1);
от 0,025 до 2,5* (2);
от 0,0025 до 2,5*
(3)
от 0,3 до 3 (1);
от 0,03 до 3* (2);
от 0,003 до 3*
(3)
от 0,4 до 4 (1);
от 0,04 до 4* (2);
от 0,004 до 4*
(3)
от 0,5 до 5 (1);
от 0,05 до 5* (2);
от 0,005 до 5*
(3)
от 1 до 10 (1);
от 0,1 до 10* (2);
от 0,01 до 10*
(3)
от 2 до 20 (1);
от 0,2 до 20* (2);
от 0,02 до 20*
(3)
от 2,5 до 25 (1);
от 0,25 до 25* (2);
от 0,025 до 25*
(3)
от 3 до 30 (1);
от 0,3 до 30* (2);
от 0,03 до 30*
(3)
от 4 до 40 (1);
от 0,4 до 40* (2);
от 0,04 до 40*
(3)
Пределы допускаемой относительной по-
грешности измерений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 16
Всего листов 20
Модификация
Диапазон измерений силы, кН, (W)
ДС-50-W.X
ДС-75-W.X
ДС-100-W.X
ДС-125-W.X
ДС-150-W.X
ДС-200-W.X
ДС-250-W.X
ДС-300-W.X
ДС-400-W.X
Продолжение таблицы 7
от 5 до 50 (1);
от 0,5 до 50* (2);
от 0,05 до 50*
(3)
от 7,5 до 75 (1);
от 0,75 до 75* (2);
от 0,075 до 75*
(3)
от 10 до 100 (1);
от 1 до 100* (2);
от 0,1 до 100* (3)
от 12,5 до 125 (1);
от 1,25 до 125* (2);
от 0,125 до 125* (3)
от 15 до 150 (1);
от 1,5 до 150* (2);
от 0,15 до 150* (3)
от 20 до 200 (1);
от 2 до 200* (2);
от 0,2 до 200* (3)
от 25 до 250 (1);
от 2,5 до 250* (2);
от 0,25 до 250* (3)
от 30 до 300 (1);
от 3 до 300* (2);
от 0,3 до 300* (3)
от 40 до 400 (1);
от 4 до 400* (2);
от 0,4 до 400* (3)
Пределы допускаемой относительной по-
грешности измерений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 17
Всего листов 20
Модификация
Диапазон измерений силы, кН, (W)
ДС-500-W.X
ДС-600-W.X
ДС-700-W.X
ДС-750-W.X
ДС-800-W.X
ДС-900-W.X
ДС-1000-W.X
ДС-1200-W.X
ДС-1500-W.X
ДС-2000-W.X
Продолжение таблицы 7
от 50 до 500 (1);
от 5 до 500* (2);
от 0,5 до 500* (3)
от 60 до 600 (1);
от 6 до 600* (2);
от 0,6 до 600* (3)
от 70 до 700 (1);
от 7 до 700* (2);
от 0,7 до 700* (3)
от 75 до 750 (1);
от 7,5 до 750* (2);
от 0,75 до 750* (3)
от 80 до 800 (1);
от 8 до 800* (2);
от 0,8 до 800* (3)
от 90 до 900 (1);
от 9 до 900* (2);
от 0,9 до 900* (3)
от 100 до 1000 (1);
от 10 до 1000* (2);
от 1 до 1000* (3)
от 120 до 1200 (1);
от 12 до 1200* (2);
от 1,2 до 1200* (3)
от 150 до 1500 (1);
от 15 до 1500* (2);
от 1,5 до 1500* (3)
от 200 до 2000 (1);
от 20 до 2000* (2);
от 2 до 2000* (3)
Пределы допускаемой относительной погреш-
ности измерений силы, %, (X)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
±1,0 (1)
±0,5 (2)
±0,36 (3)
Лист № 18
Всего листов 20
Пределы допускаемой относитель-
ной погрешности измерений пере-
мещений (деформаций) в диапазоне
св. 25 мм до ВПИ, %, (Z)
—
±1,0 (1);
±0,5* (2);
±0,2* (3);
±0,1* (4)
Диапазон измерений переме-
щений, мм
Таблица 8 – Метрологические характеристики дополнительных датчиков перемещений (деформаций)
Пределы допускаемой абсолютной
погрешности измерений перемеще-
Модификация датчиканий (деформаций) от нижнего пре-
дела измерений до 25 мм включ.,
мм, (Y)
ДД-10.Yот -1 до 10
ДД-20.Yот -1 до 20
ДД-25.Y от -2,5 до 25
ДД-50.Y.Z от -5 до 50
ДД-100.Y.Z от -10 до 100
ДД-150.Y.Z от 0 до 150
ДД-200.Y.Z от 0 до 200
ДД-300.Y.Z от 0 до 300
ДД-400.Y.Z от 0 до 400
ДД-500.Y.Z от 0 до 500
ДД-600.Y.Z от 0 до 600
ДД-700.Y.Zот 0 до 700±0,04 (1);
ДД-800.Y.Zот 0 до 800 ±0,02* (2);
ДД-900.Y.Zот 0 до 900
±0,01* (3)
ДД-1000.Y.Zот 0 до 1000
ДД-1100.Y.Zот 0 до 1100
ДД-1200.Y.Zот 0 до 1200
ДД-1250.Y.Zот 0 до 1250
ДД-1300.Y.Zот 0 до 1300
ДД-1350.Y.Zот 0 до 1350
ДД-1500.Y.Zот 0 до 1500
ДД-1750.Y.Zот 0 до 1750
ДД-2000.Y.Zот 0 до 2000
ДД-2500.Y.Zот 0 до 2500
ДД-3000.Y.Zот 0 до 3000
_____________________
* По заказу
Лист № 19
Всего листов 20
Таблица 9 – Основные технические характеристики машин испытательных универсаль-
ных МИМ
Наименование характеристикиЗначение
МодификацияМИМ.1МИМ.2МИМ.4
Габаритные размеры, мм, не более:
- длина 600 2000 3000
- ширина 600 2000 3000
- высота 3000 6000 6000
Масса, кг, не более 300 10000 20000
Таблица 10 – Основные технические характеристики дополнительных датчиков переме-
щений (деформаций)
Наименование характеристикиЗначение
Модификация ДД
Габаритные размеры, мм, не более:
- длина 500
- ширина 500
- высота 3300
Масса, кг, не более50
Значение
от 0,000001 до 2000,000
от 0,00005 до 2000,00000
Таблица 11 – Основные технические характеристики
Наименование характеристики
Диапазон показаний силы, кН
Диапазон показаний скоростей перемещений подвижной траверсы,
мм/мин
Условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность окружающего воздуха, %, не более
– напряжение питания переменного тока, В
– частота питающего напряжения, Гц
Средний срок службы, лет
Вероятность безотказной работы за 1000 ч.
от +15 до 25
80
230
+14
-23
/400
+24
-40
50±1
15
0,92
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
переднюю поверхность корпуса машины в виде наклейки.
Комплектность средства измерений
Обозначение
Количество
1 шт.
-
-
-
-
М*.01РЭ
М*.01ПС
МП АПМ 44-20
По заказу
По заказу
По заказу
1 экз.
1 экз.
1 экз.
Таблица 12 – Комплектность средства измерений
Наименование
Машина испытательная универсальная МИМ
в комплекте
Оснастка
Персональный компьютер
Пульт оператора
Руководство по эксплуатации
Паспорт
Методика поверки
_____________________
* - М – обозначение модификации
Лист № 20
Всего листов 20
Сведения о методиках (методах) измерений
приведены в разделе 7 руководств по эксплуатации:
-МИМ.1.01РЭ «Машина испытательная универсальная МИМ. МИМ.1. Руководство по
эксплуатации»;
-МИМ.2.01РЭ «Машина испытательная универсальная МИМ. МИМ.2. Руководство по
эксплуатации»;
-МИМ.4.01РЭ «Машина испытательная универсальная МИМ. МИМ.4. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испы-
тательным универсальным МИМ
Приказ Федерального агентства по техническому регулированию и метрологии от 22 ок-
тября 2019 г. № 2498 Об утверждении государственной поверочной схемы для средств измере-
ний силы
ТУ4271-001-0264073386-2018 Машины испытательные универсальные МИМ. Техниче-
ские условия;
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14811-95 | Регистраторы сигналов универсальные | РСУ/С2-01 | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 1 год | Перейти |
| 18824-99 | Прицеп-цистерны | ПЦ-10,5-8357 | АО "Кременчугские дорожные машины" (АО "КреДМаш"), Украина, г.Кременчуг | 1 год | Перейти |
| 65330-16 | Машины разрывные | МРТ-100-10 | ООО "Тестсистемы", г.Иваново | 1 год | Перейти |
| 37340-08 | Рейки дорожные универсальные | КП-231С | ООО "Спецдортехника", г.Саратов | 1 год | Перейти |
| 63689-16 | Машины координатные измерительные портальные | CRYSTA-Apex серии 191, Crysta-Plus серии 196 и STRATO-Apex серии 355 | Фирма "Mitutoyo Corporation", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
