Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) КСД/Н02, ГРСИ 82560-21
Номер госреестра:
82560-21
Наименование СИ:
Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR)
Обозначение типа:
КСД/Н02
Производитель:
Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех"), г. Жуковский.
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1696
Лист № 1
Регистрационный № 82560-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) КСД/Н02
Назначение средства измерений
Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) КСД/Н02 (далее – изде-
лия) предназначены для измерений текущих навигационных параметров по сигналам навига-
ционныхкосмическихаппаратовглобальныхнавигационныхспутниковыхсистем
(далее - ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения (ши-
рота, долгота, высота над поверхностью геоида) в системе координат WGS-84, составляющих
вектора скорости и синхронизации внутренней шкалы времени с национальной шкалой коор-
динированного времени UTC(SU).
Описание средства измерений
Принцип действия изделий основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на
частоте L1.
П р и м е ч а н и я
1 Параметры сигналов ГНСС согласно интерфейсного контрольного документа
«ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
2 Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5
о
относительно местного горизонта.
3 Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает
возможностей устройств к обнаружению и отслеживанию сигналов навигационных космиче-
ских аппаратов.
Конструктивно изделие состоит из платы навигационной в безкорпусном исполнении,
блока антенного G3Ant-42AT1 и разветвителя антенного РАС-2. Плата оснащена входными и
выходными разъемами, индикаторами состояния и индикатором времени. К разъемам подклю-
чаются блок антенный (через разветвитель антенный) с помощью антенного кабеля (не входит
в комплект поставки) и комплекс сбора данных «Базис» (не входит в комплект поставки),
состоящий из шасси (КСД/ШЛ04 или КСД/ШЛ06 или КСД/ШЛ08 или КСД/ШЛ10),
контроллерасбораданных КСД/КСЛ1,жгутатехнологическогоконтроллераКСЛ1
П-685692.17.00 и модуля твердотельной памяти КСД/МПЛ1.
Выдача потребителю измерительной информации осуществляется в текстовом виде
(файлы с расширением .sns.dat). Темп записи результатов измерений в файле 10 Гц.
На модуль знак поверки не наносится.
Общий вид составных частей изделия представлен на рисунке 1.
Пломбирование платы навигационной не предусмотрено (покрыта лаком).
Лист № 2
Всего листов 4

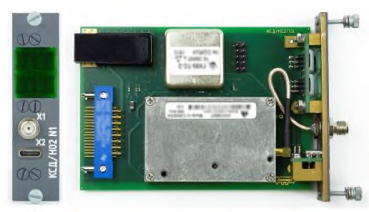

а) Плата навигационная
б) Разветвитель
антенный РАС-2

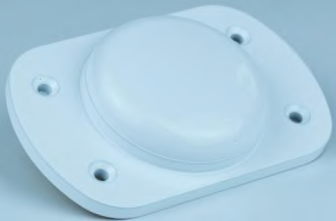

в) Блок антенный
G3Ant-42AT1
Рисунок 1 – Общий вид изделия
Программное обеспечение
Изделия работают под управлением специализированного программного обеспечения
(далее - ПО) «OM7MR0703RN00000».
УровеньзащитыПО«OM7MR0703RN00000»«средний»всоответствиис
Р 50.2.077–2014.
ДляформированияфайласизмерительнойинформациейиспользуетсяПО
«КСД Принт».
Уровень защиты ПО «КСД Принт» «средний» в соответствии с Р 50.2.077–2014.
Значение
номер О)
-
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
(признаки)
Идентификационное наименование ПОOM7MR0703RN00000КСД Принт
Номер
П
версии(идентификационный
v 7.07.03 и выше v 1.0.0.0
ЦифровойидентификаторПОd41d8cd98f00b204e980099
(контрольная сумма) 8ecf8427e
Алгоритм вычисления цифрового иден-
тификатора ПО
-MD5
Метрологические и технические характеристики
Значение
Таблица 2 - Метрологические характеристики
Наименование характеристики
Доверительные границы абсолютной погрешности (при довери-
тельной вероятности 0,95) определения координат местоположе-
ния по каждой координатной оси в диапазоне высот от 0 до
18 км, диапазоне скоростей от 0 до 500 м/с, диапазоне линейных
ускорений от 0 до 40 м/с
2
при работе по сигнала ГЛОНАСС (L1,
код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP
не более 3, м
±10
Лист № 3
Всего листов 4
115
80
20
55
50
20
от -50 до +60
Значение
±0,2
Продолжение таблицы 2
Наименование характеристики
Доверительные границы абсолютной погрешности (при довери-
тельной вероятности 0,95) определения составляющих вектора
скорости в диапазоне высот от 0 до 18 км, диапазоне скоростей
от 0 до 500 м/с, диапазоне линейных ускорений от 0 до 40 м/с
2
при работе по сигнала ГЛОНАСС (L1, код СТ) и GPS (L1, код
С/А) при геометрическом факторе PDOP не более 3, м/с
Пределы допускаемой абсолютной погрешности синхронизации
внутренней шкалы времени модуля с национальной шкалой ко-
ординированного времени UTC(SU) при работе по сигналам
ГЛОНАСС/GРS, мкс
±1
Значение
от 18 до 33
120
80
25
0,15
0,06
0,25
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания от сети постоянного тока, В
Габаритные размеры составных частей модуля, мм, не более
плата навигационная
длина
ширина
высота
разветвитель антенный
длина
ширина
высота
блок антенный
длина
ширина
высота
Масса составных частей изделия, кг, не более
плата навигационная
разветвитель антенный
блок антенный
Рабочие условия эксплуатации
температура окружающего воздуха, °С
относительная влажность окружающего воздуха при темпера-
туре 35 °C, %, не более
98
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 4
Комплектность средства измерений
Обозначение
Количество
Таблица 4 – Комплектность изделия
Наименование
1МодульприемасигналовСНС
ГЛОНАСС и GPS (NAVSTAR)
2 Блок антенный
3 Разветвитель антенный
4 Комплект монтажных частей
5 Программное обеспечение
6 Руководство по эксплуатации
7 Паспорт
КСД/Н02
G3Ant-42AT1
РАС-2
-
РФМГ.00001-01
РФМГ.464349.002РЭ
РФМГ.464349.002ПС
1 шт.
1 шт.
1 шт.
1 шт.
1 USB-носитель
1 экз.
1 экз.
8 Методика поверки
8501-21-01МП
1 экз.
Сведения о методиках (методах) измерений
приведены в п. 2 «Использование по назначению» документа РФМГ.464349.002РЭ «Модули
приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) КСД/Н02».
Нормативные и технические документы, устанавливающие требования к модулям
приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) КСД/Н02
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной
поверочной схемы для координатно-временных измерений»
РФМГ.464349.002ТУ Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR)
КСД/Н02 Технические условия
