Номер госреестра:
82558-21
Наименование СИ:
Меры
Обозначение типа:
ИСТОК
Производитель:
Общество с ограниченной ответственностью "Инженерно-производственная фирма "Робокон" (ООО "Робокон"), г. Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1696
Лист № 1
Регистрационный № trial-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры ИСТОК
Назначение средства измерений
Меры ИСТОК (далее – меры) предназначены для передачи единицы длины в области
измерений геометрических параметров поверхностей сложной формы при поверке приборов,
используемых для измерения параметров деталей буксовых узлов железнодорожного
транспорта и в других отраслях машиностроения.
Описание средства измерений
Использование мер заключается в измерении их параметров с помощью поверяемых
приборов и сравнении полученных результатов с действительными размерами мер.
Меры представляют собой цилиндрические детали с определенными размерами,
формирующимирабочиеповерхности,скоторымиконтактируютизмерительные
наконечники поверяемых приборов.
Принцип действия мер основан на измерении внутренних и наружных диаметров
колец, а также параметров роликов и последующем определении отклонений измеренных
величин от действительных значений.
Мерыизготавливаются11модификаций,различающихсяконструктивными
исполнениями и типоразмерами: ИСТОК 5150 МП, ИСТОК 5152 МП, ИСТОК 5153 МП,
ИСТОК 5154 МП, ИСТОК 5155 МП, ИСТОК 5156 МП, ИСТОК 5161 МП, ИСТОК 5163 МП,
ИСТОК 5164 МП, ИСТОК 5170 МП и ИСТОК 5171 МП.
Общий вид мер представлен на рисунке 1.
Меры ИСТОК 5150 МП (рисунок 1, а), ИСТОК 5154 МП (рисунок 1, г) и ИСТОК 5171
МП (рисунок 1, л) представляют собой цилиндрические детали в виде кольца с рабочей
поверхностью, расположенной на наружном диаметре.
Меры ИСТОК 5152 МП (рисунок 1, б), ИСТОК 5153 МП (рисунок 1, в) и
ИСТОК 5163 МП (рисунок 1, з) представляют собой цилиндрические детали в виде колец с
рабочей поверхностью, расположенной на внутреннем диаметре.
Меры ИСТОК 5152 МП изготавливаются в пяти исполнениях (ИСТОК 5152.1 МП,
ИСТОК 5152.2 МП, ИСТОК 5152.3 МП, ИСТОК 5152.4 МП и ИСТОК 5152.5 МП),
отличающихся между собой высотой и количеством сечений, в которых проводятся
измерения. Количество и расположение контролируемых сечений указано в паспорте на
меру.
Меры ИСТОК 5155 МП (рисунок 1, д) представляют собой тело вращения в виде
ролика с определенным наружным диаметром и определенной длиной, образующими
рабочие поверхности.
Меры ИСТОК 5156 МП (рисунок 1, е) представляют собой цилиндрическую деталь в
виде кольца с двумя внутренними буртами, между которыми установлен держатель. В
держателе по окружности установлены 15 роликов.
Лист № 2
Всего листов 6
Меры ИСТОК 5161 МП (рисунок 1, ж) представляют собой цилиндрическую деталь в
виде кольца с двумя внутренними буртами с определенным внутренним диаметром и
расстоянием между буртами.
Меры ИСТОК 5164 МП (рисунок 1, и) представляют собой цилиндрическую деталь в
виде кольца с двумя внутренними буртами, между которыми установленный пластиковый
держатель. В держателе по окружности установлены 15 роликов. На ролики установлена
втулка с буртом.
Меры ИСТОК 5170 МП (рисунок 1, к) представляют собой ступенчатую
цилиндрическую деталь в виде двух втулок разных диаметров и разной высоты,
соединенных между собой.
Пломбирование мер не предусмотрено. Знак поверки наносится на свидетельство о
поверке.

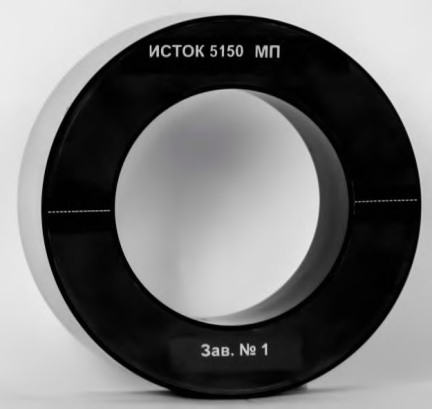

а) мера ИСТОК 5150 МП

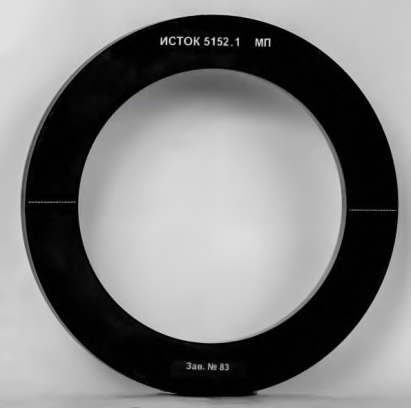

б) мера ИСТОК 5152 МП

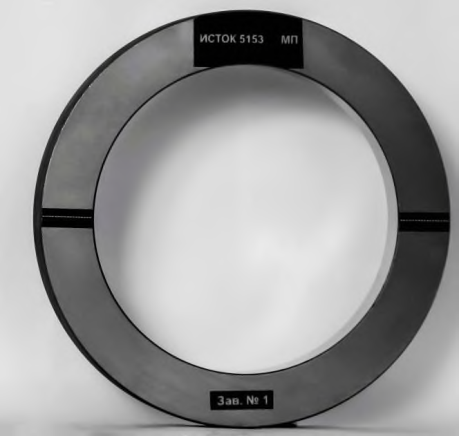

в) мера ИСТОК 5153 МП

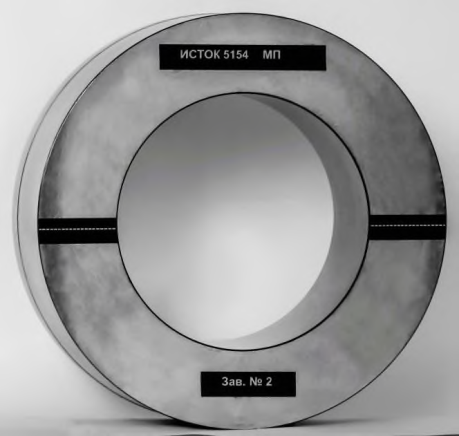

г) мера ИСТОК 5154 МП
Лист № 3
Всего листов 6

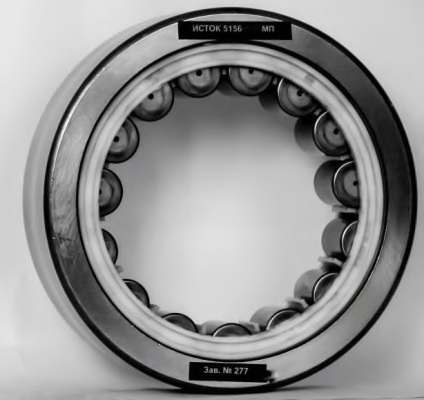

е) мера ИСТОК 5156 МП

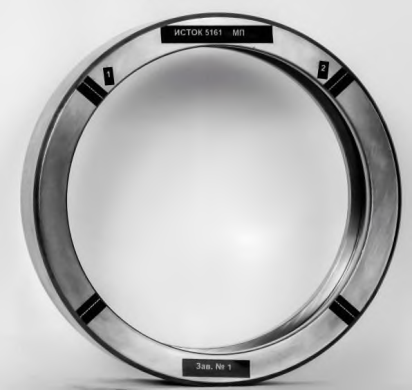

ж) мера ИСТОК 5161 МП

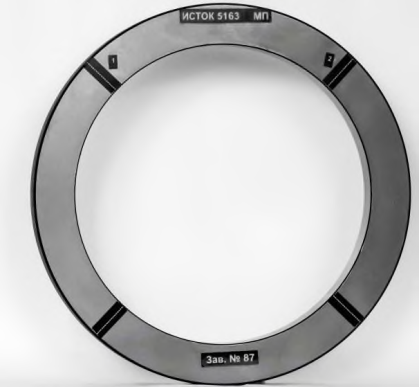

з) мера ИСТОК 5163 МП

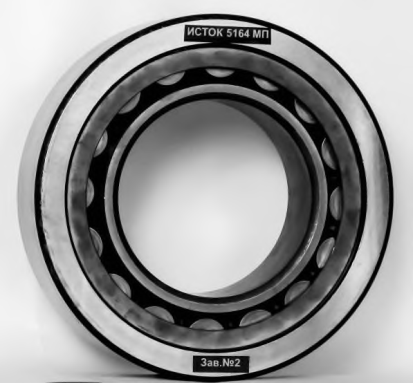

и) мера ИСТОК 5164 МП

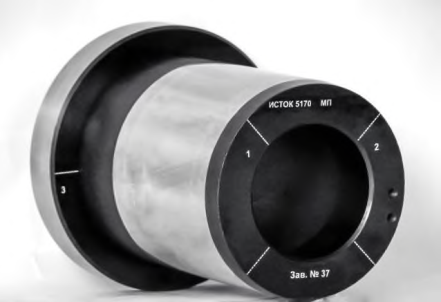

к) мера ИСТОК 5170 МП

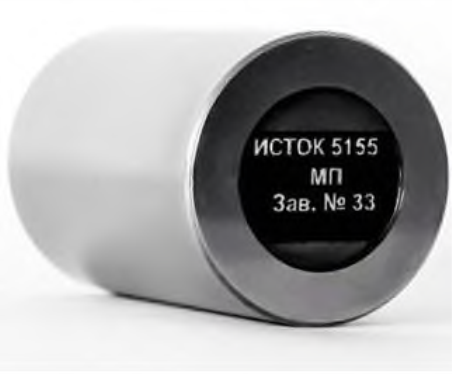

д) мера ИСТОК 5155 МП
Лист № 4
Всего листов 6

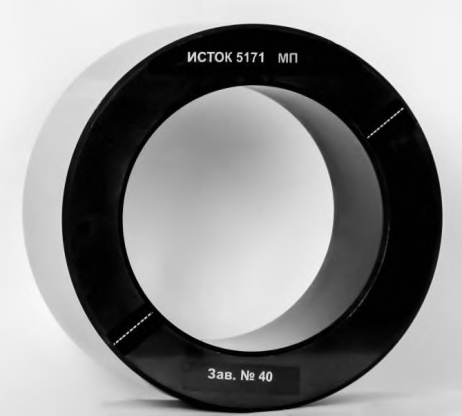

л) мера ИСТОК 5171 МП
Рисунок 1 – Общий вид мер
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и технические характеристики мер представлены в таблицах 1 – 4.
мер, контролируемые параметры которых
ИСТОК 5155 МП
±0,5
ИСТОК 5161 МП
Внутренний диаметр
от 149,9 до 250,1
±3
Расстояние между буртами
от 39,9 до 100,1
±3
Таблица 1 – Метрологические характеристики
определяются методом прямых измерений
Модель мерыПараметр
ИСТОК 5150 МПНаружный диаметр
ИСТОК 5152 МП Внутренний диаметр
ИСТОК 5153 МП Внутренний диаметр
ИСТОК 5154 МПНаружный диаметр
Пределы
Диапазондопускаемой
воспроизводимыхабсолютной
значений погрешности
параметра, ммвоспроизведения
параметра, мкм
от 79,9 до 320,1 ±3
от 99,9 до 250,1 ±3
от 149,9 до 250,1 ±3
от 149,9 до 250,1 ±3
Наружный диаметр
Длина
от 14,9 до 60,1
от 14,9 до 60,1
ИСТОК 5163 МП
ИСТОК 5170 МП
ИСТОК 5171 МП
Внутренний диаметр
Наружный диаметр
Наружный диаметр
от 199,9 до 320,1
от 79,9 до 200,1
от 79,9 до 200,1
±3
±3
±3
Примечание: Каждая мера изготавливается со своим номинальным значением параметра из
диапазона воспроизводимых значений параметра. Номинальное значение параметра
указывается в паспорте на меру.
Лист № 5
Всего листов 6
Диапазон
Параметрзначений
параметра, мм
ИСТОК
5156 МП
0,005±1
0,012±1
Таблица 2 – Метрологические характеристики мер, контролируемые параметры которых
определяются методом косвенных измерений
Пределы допускаемой
Модельабсолютной погрешности
мерывоспроизведения
параметра, мкм
Разноразмерность роликов
по диаметру, не более
Разноразмерность роликов
по длине, не более
Осевой зазорот 0,06 до 0,30±8
Диаметр окружности,
вписанной по роликам
от 150,0 до 170,0±3
ИСТОК
5164 МП
Радиальный зазорот 0,05 до 0,30±10
Модель меры
Масса, кг,
не более
Таблица 3– Технические характеристики мер
Габаритные размеры, не более
Наружный диаметр, D, ммВысота, H, мм
50,08,5
80,0 13,0
42,07,0
80,0 19,0
60,00,7
120,022,0
80,015,0
30,0 6,0
80,015,5
250,016,0
ИСТОК 5150 МП320,0
ИСТОК 5152 МП300,0
ИСТОК 5153 МП300,0
ИСТОК 5154 МП250,0
ИСТОК 5155 МП 60,0
ИСТОК 5156 МП300,0
ИСТОК 5161 МП300,0
ИСТОК 5163 МП370,0
ИСТОК 5164 МП250,0
ИСТОК 5170 МП200,0
ИСТОК 5171 МП200,0
250,015,0
Диапазон температуры окружающего воздуха,
º
С
Влажность воздуха, не более, %, без конденсата
Таблица 4 - Условия эксплуатации мер
Наименование параметра
Значение
от +18 до +22
70
Знак утверждения типа
наносится на титульный лист паспорта меры типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Количество
Таблица 5 - Комплектность средства измерений
Мера
Паспорт
Методика поверки
в соответствии с заказом
в соответствии с заказом
МП № 203-44-2020
1 шт.
1 экз.
1 экз.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в разделе 4 в паспортах на меры ИСТОК.
Нормативные и технические документы, устанавливающие требования к мерам
ИСТОК
Меры ИСТОК 5100-121-ТУ Меры ИСТОК. Технические условия
