Автоцистерны и автотопливозаправщики 4389, ГРСИ 82557-21
Номер госреестра:
82557-21
Наименование СИ:
Автоцистерны и автотопливозаправщики
Обозначение типа:
4389
Производитель:
Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак"), г. Нижний Новгород
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1696
Лист № 1
Регистрационный № 82557-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерны и автотопливозаправщики 4389
Назначение средства измерений
Автоцистерны АЦ и автотопливозаправщики АТЗ 4389 (далее - АЦ и АТЗ) являются
транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема
светлых нефтепродуктов, транспортирования, временного хранения и механизированной
заправки техники с измерением выдаваемого объема топлива.
Описание средства измерений
АЦ и АТЗ являются транспортными мерами полной вместимости. Принцип действия
основан на заполнении нефтепродуктом до уровня налива, соответствующего определенному
объему. Слив осуществляется при помощи насоса или самотеком.
АЦ и АТЗ представляют собой, установленную на шасси, сварную металлическую
емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного
сечения с указателем уровня налива топлива и дыхательными клапанами; волнорезами;
технологическим шкафом с размещенным в нем устройством для слива топлива самотеком;
самовсасывающимцентробежнымнасосом(позаказу),счетчикомжидкостис
топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-
всасывающих рукавов, ящиком для размещения ЗИП.
АЦ и АТЗ исходя из требований заказчика, выпускаются в различных модификациях и
отличаются номинальной вместимостью, типом шасси и количеством, а так же местом
расположения разделительных (изолирующих) секций.
АТЗ оснащаются узлом выдачи топлива (далее УВТ), предназначенным для измерения
объема нефтепродукта при заправке техники. УВТ устанавливается в ящике, расположенном на
шасси и комплектуется одним или несколькими счетчиками жидкости СЖ-ППО-40
(рег. № 59916-15) или ГД 25-1,6СУ (рег. № 71149-18).
АЦ и АТЗ окрашены в оранжевый цвет, на задней и боковых панелях располагаются
надписи «ОГНЕОПАСНО», и информационные надписи (знаки), обозначающие транспортное
средство перевозящее опасный груз, на лицевой панели крепится маркировочная табличка
указанием сведений о модели, заводском номере и производителе.
Фотографии общего вида АЦ и АТЗ представлены на рисунках 1-4, узел выдачи топлива
(УВТ)представленнарисунке5,местопломбированиякрана,длязащитыот
несанкционированного слива нефтепродукта и указателя уровня топлива от изменения
положения, а также место нанесения знака поверки представлены на рисунке 6.
Лист № 2
Всего листов 6

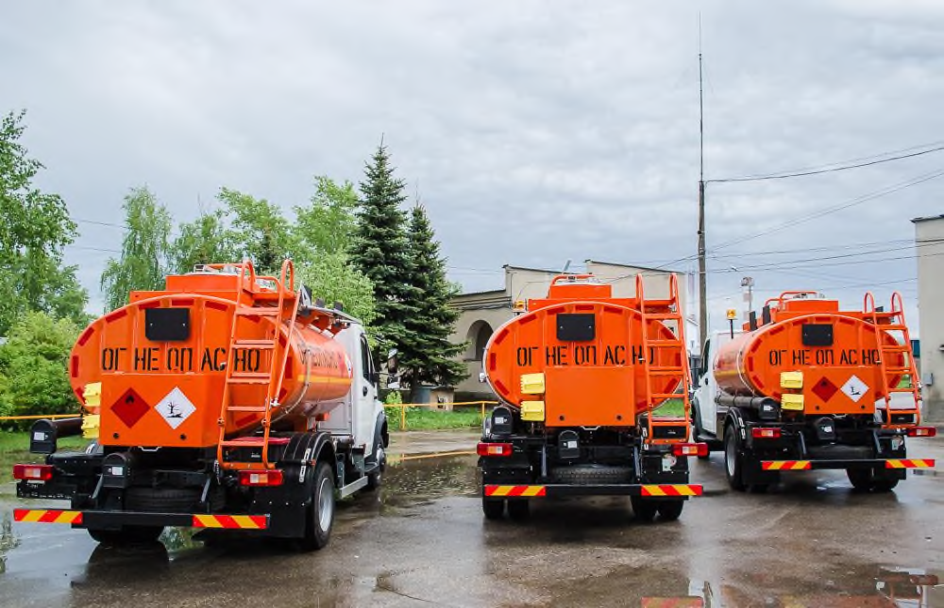

Рисунок 1 – Общий вид автоцистерны АЦ

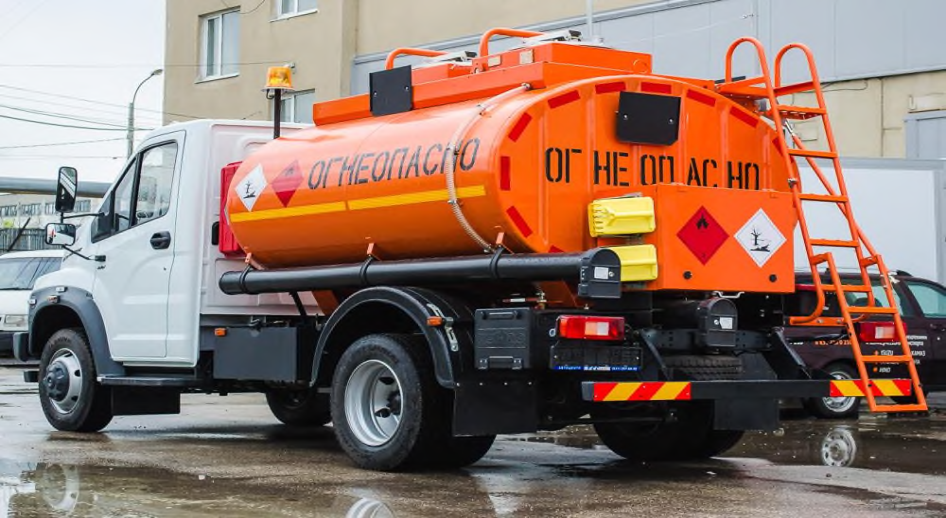

Рисунок 2 – Общий вид автотопливозаправщика АТЗ
Лист № 3
Всего листов 6

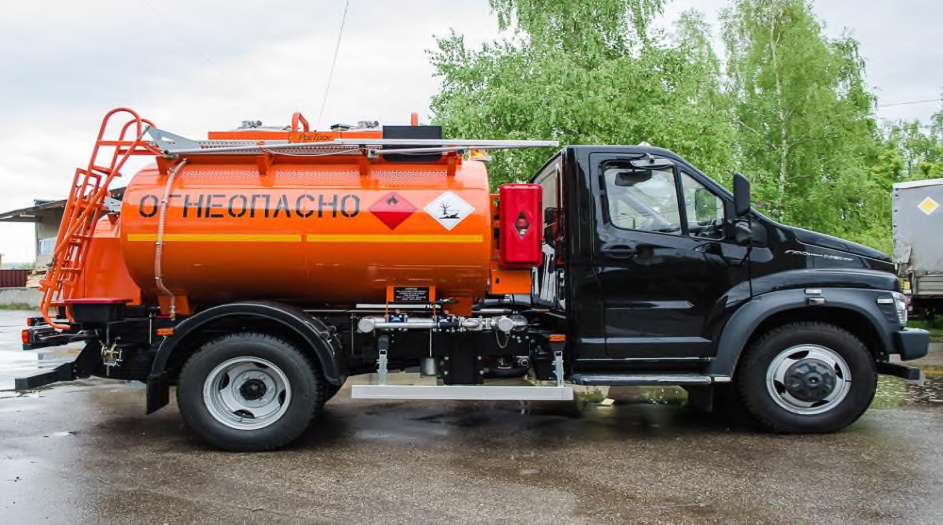

Рисунок 3 – Общий вид автотопливозаправщика АТЗ

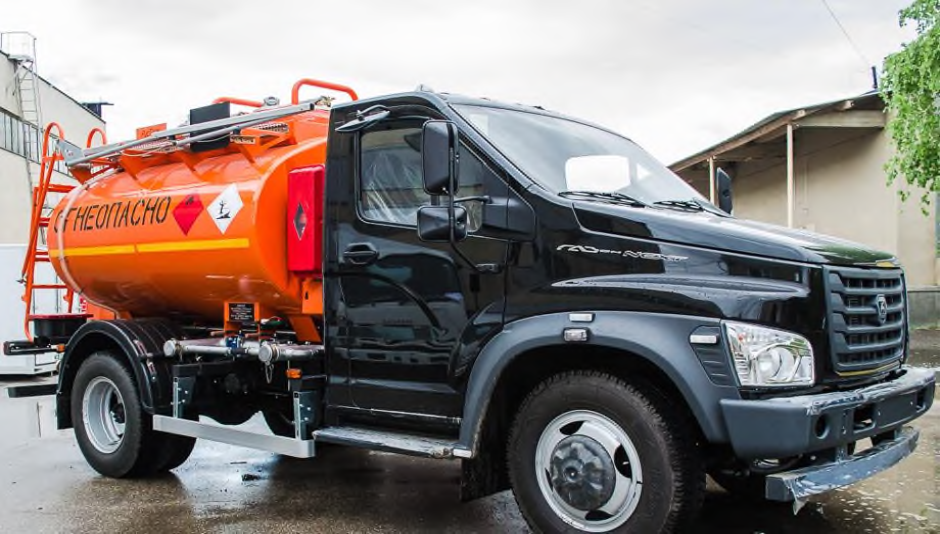

Рисунок 4- Общий вид автоцистерны АЦ
Лист № 4
Всего листов 6

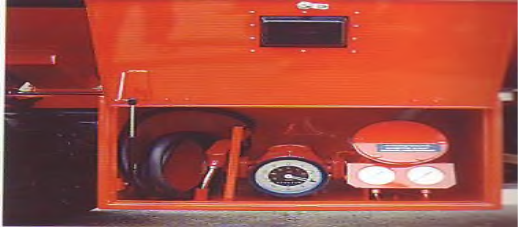

Рисунок 5 – Узел выдачи УВТ

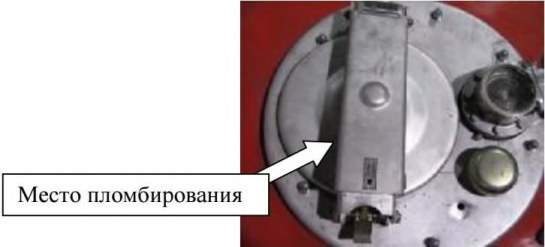

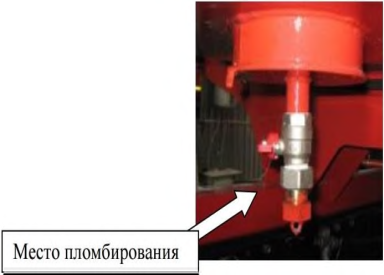

Рисунок 6 – Место пломбирования крана, указателя уровня топлива и нанесения знака поверки
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Модификация
АЦ-2,2
(АТЗ-2,2)
АЦ-4,0
(АТЗ-4,0)
АЦ-4,9
(АТЗ-4,9)
АЦ-5,3
(АТЗ-5,3)
2200
4000
4900
5300
Разность между номинальной и
действительной вместимостью, не более %
±2,5
±2,5
±2,5
±2,0
Таблица 1 – Метрологические характеристики
Наименование параметраЗначение
Номинальная вместимость, дм
3
Пределы допускаемой относительной
погрешности вместимости, %± 0,4
Пределы допускаемой относительной
погрешности измерений счетчика на АТЗ± 0,5
Кран раздаточный
Фильтр тонкой очистки
Рукав раздаточныйСчетчикМанометры
Место нанесения знака поверки
Лист № 5
Всего листов 6
Модификация
АЦ-2,2
(АТЗ-2,2)
АЦ-4,0
(АТЗ-4,0)
АЦ-4,9
(АТЗ-4,9)
АЦ-5,3
(АТЗ-5,3)
Масса цистерны расчетная, не более, кг
750
1100
1150
1200
Допустимая нагрузки на дорогу полной
массой:
- на переднюю ось, не более, кг
- на заднюю ось, не более, кг
2180 - 2870
3700 - 6600
Габаритные размеры цистерны:
- длина, не более, мм
- ширина, не более, мм
- высота, не более, мм
Таблица 2 – Основные технические характеристики
Наименование параметраЗначение
3100360040004200
2300230023002300
2000200020002000
Рабочие условия эксплуатации:
температура окружающего воздуха,
°
С
от - 40 до + 40
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений.
НаименованиеОбозначениеКоличество
Автоцистерны и автотопливозаправщики 4389
Запасные части, инструмент, принадлежности
Руководство по эксплуатации
Паспорт
АЦ (АТЗ)
-
4521-006-85288333-2015 РЭ
-
1 шт.
1 компл.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации:
4521 – 006 – 85288333 – 2015 РЭ «Автоцистерны и автотопливозаправщики 4389 Руководство по
эксплуатации». Раздел 4 и 7.
Нормативныедокументы,устанавливающиетребованиякавтоцистернами
автотопливозаправщикам 4389.
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3).
ТУ 4521-006-85288333-2015 Автоцистерны АЦ и автотопливозаправщики АТЗ моделей
4389.
Лист № 6
Всего листов 6
