Установки для поверки киловольтметров УПК-100, ГРСИ 82547-21
Номер госреестра:
82547-21
Наименование СИ:
Установки для поверки киловольтметров
Обозначение типа:
УПК-100
Производитель:
Завод "Микроприбор", Молдова
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
002, 009
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1696
Лист № 1
Регистрационный № 82547-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для поверки киловольтметров УПК-100
Назначение средства измерений
Установки для поверки киловольтметров УПК-100 (далее - установки) предназначены
для поверки киловольтметров на напряжении постоянного тока.
Описание средства измерений
Принципдействияустановокпривоспроизведениинапряженияоснованна
преобразовании напряжения питания в напряжение постоянного тока с регулируемой
амплитудой, которое при помощи умножителя увеличивается до необходимого уровня.
Принцип действия установок при измерении напряжения основан на методе омического
деления с последующим измерением цифровым вольтметром.
Конструктивно установки выполнены в лабораторном исполнении с раздельными
блоками и состоят из делителя напряжения высоковольтного ДНВ-10А делителя напряжения
высоковольтного ДНВ-100, источника высокого напряжения ИВН-100.
ИсточниквысокогонапряженияИВН-100состоитизблокаИВН-100А,
предназначенного для регулировки и питания блока высоковольтного ИВН-100, на выходе
которого генерируется напряжение до 100 кВ.
Для измерений напряжения на выходе делителей напряжения высоковольтных
ДНВ-10А и ДНВ-100 может использоваться цифровой вольтметр с входным сопротивлением не
менее 10 МОм.
К установкам данного типа относятся установки для поверки киловольтметров УПК-
100 с заводскими №№ 002 и 009.
На переднейстенке корпусакаждогоблока установкиимеюттабличку с
напечатанными на ней серийными номерами в виде цифровых обозначений, обеспечивающие
возможность прочтения и сохранность номера в процессе эксплуатации СИ.
Нанесение знака поверки на установки не предусмотрено.
Общий вид средства измерений приведен на рисунках с 1 по 2.
Лист № 2
Всего листов 4

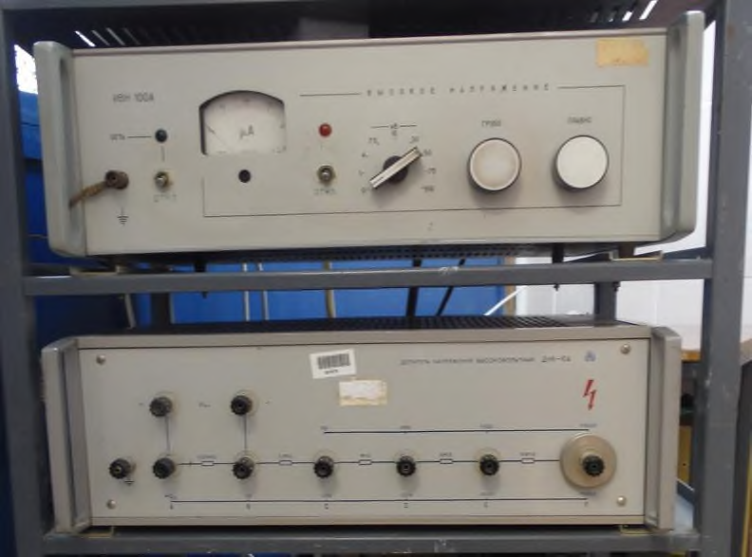

Рисунок 1 - Общий вид делителя ДНВ-10А и блока ИВН-100А

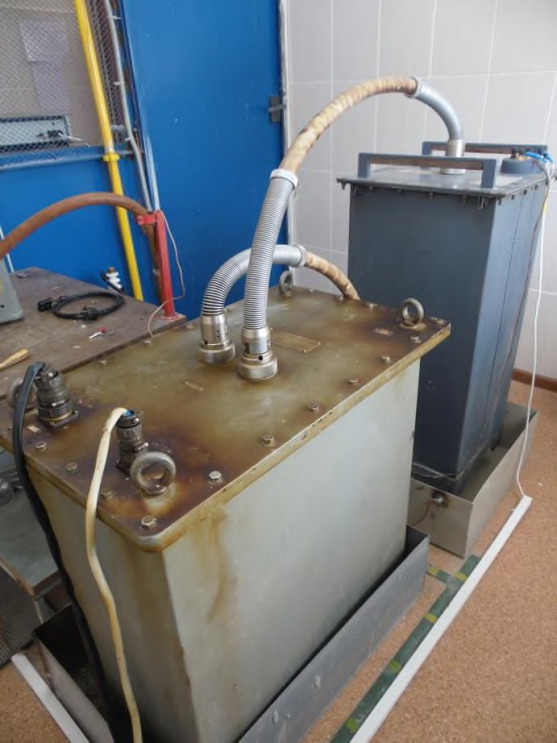

Рисунок 2 - Общий вид высоковольтного блока ИВН-100 и делителя ДНВ-100
Лист № 3
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 0,2 до 10
от 10 до 100
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон измерений напряжения постоянного тока, кВ
- при работе с делителем ДНВ-10А
- при работе с делителем ДНВ-100
Пределы допускаемой относительной погрешности измерений
напряжения постоянного тока, %
±0,1
Значение
от 198 до 242
50±4
от +10 до +30
до 80
от 84 до 106
175 × 485 × 360
1061 × 460 × 460
175 × 485 × 360
600×1500×600
Таблица 2 - Основные технические характеристики
Наименование характеристики
Параметры питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия применения:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Габаритные размеры (высота × ширина × глубина), мм
- делителя ДНВ-10А
- делителя ДНВ-100
- блока ИВН-100А
- блока высоковольтного ИВН-100
Масса, кг
- делителя ДНВ-10А
- делителя ДНВ-100
- блока ИВН-100А
- блока высоковольтного ИВН-100
Средний срок службы, лет
Средняя наработка на отказ, ч
20
200
25
350
10
9000
Знак утверждения типа
Нанесение знака утверждения типа на установки не предусмотрено. Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Делитель напряжения высоковольтный ДНВ-10А
Делитель напряжения высоковольтный ДНВ-100
Блок ИВН-100А
Блок высоковольтный ИВН-100
Руководство по эксплуатации
ОбозначениеКоличество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Установка для поверки киловольтметров УПК-100.
Методика поверкиМП 206.1-014-20211 экз.
Сведения о методиках (методах) измерений
приведены в разделе 5 документа «Установки для поверки киловольтметров УПК-100.
Техническое описание и инструкция по эксплуатации ЗМЧ.487.010 ТО».
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к установкам для поверки
киловольтметров УПК-100
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
Государственная поверочная схема для средств измерений электрического напряжения
постоянного тока в диапазоне ±(1…500) кВ утвержденная приказом Федерального агентства по
техническому регулированию и метрологии от «30» декабря 2019 г. № 3458
