Термометры сопротивления платиновые эталонные 3 разряда малогабаритные ТСП-ОМ, ГРСИ 82511-21
Номер госреестра:
82511-21
Наименование СИ:
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные
Обозначение типа:
ТСП-ОМ
Производитель:
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон"), Ростовская обл., г. Волгодонск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1693
Лист № 1
Регистрационный № 82511-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные
ТСП-ОМ
Назначение средства измерений
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные ТСП-ОМ
предназначенные для поверки рабочих средств измерений температуры классов допуска А,
В, и С по ГОСТ 6651-2009 и классов допуска 1 и 2 по ГОСТ 6616-94, а также для точных
измерений температуры в диапазоне от 0 до плюс 420 °С согласно государственной
поверочной схеме ГОСТ 8.558-2009 (в том числе для средств измерений с дополнительным
каналом при проведении их бездемонтажной поверки в процессе эксплуатации).
Описание средства измерений
Принцип действия термометров сопротивления платиновых эталонных 3 разряда
малогабаритных ТСП-ОМ (далее – термометры) основан на зависимости электрического
сопротивления платины от температуры. Термометры подлежат индивидуальной градуировке.
Градуировочную характеристику термометра определяют по формуле:
W(Т) = W
СТ
(Т) + ΔW(Т),
где W
СТ
(Т) - стандартная функция по Международной температурной шкале 1990 г.
(МТШ-90),
ΔW(Т) – отклонение от стандартной функции, определяемое при градуировке термометра
в реперных точках МТШ-90, точках затвердевания олова и цинка.
Термометры имеют конструкцию, представляющую собой гибкую металлическую
оболочку из нержавеющей стали с минеральной изоляцией, внутри которой расположен
чувствительный элемент и внутренние выводы. Чувствительный элемент термометра
представляет собой спираль из платиновой проволоки диаметром 0,010 - 0,015 мм,
помещенную в каналы керамического изолятора. Выводы чувствительного элемента
выполнены из платиновой или серебряной проволоки диаметром 0,10 - 0,15 мм. Для
обеспечения вибростойкости и теплопередачи платиновая спираль засыпана в каналах
изолятора порошком на основе оксида алюминия. Выводы загерметизированны на выходе из
каналов изолятора глазурью.
Исполнения термометров ТСП-ОМ различаются габаритными размерами и массой.
Маркировка на головке термометра выполнена методом лазерной гравировки и
содержит: товарный знак предприятия–изготовителя; обозначение - «ТСП-ОМ»; заводской
номер; год изготовления. Знак поверки наносится на свидетельство о поверке или в паспорт.
Общий вид термометров представлен на рисунке 1.
Пломбирование термометров сопротивления платиновых эталонных 3 разряда
малогабаритных ТСП-ОМ не предусмотрено.
Лист № 2
Всего листов 3

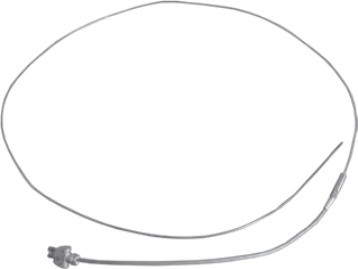

Рисунок 1 - Общий вид термометра
Программное обеспечение
отсутствует
Метрологические и технические характеристики
1,3850
100
Значение
от 0 до 420
100±0,05
±0,01
±0,02
±0,04
±0,07
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры, °С
Номинальное сопротивление при 0 °С, Ом
Отношение сопротивления термометров к их
сопротивлению в тройной точке воды (W)
при температуре +100 °С W
100
, не менее
Нестабильность термометров, °С, не более
Границы доверительной абсолютной погрешности
при доверительной вероятности 0,95 при
измерительном токе 0,4 мА, °С, не более
при температуре:
0,010
+231,928
+419,527
Электрическое сопротивление изоляции между
выводами и корпусом термометра, МОм, не менее
при температуре окружающей среды (20±5) °С и
относительной влажности воздуха (60±16) %
Значение
четырехпроводная
Таблица 2 – Основные технические характеристики
Наименование характеристики
Схема внутренних соединений
Габаритные размеры
внешний диаметр погружаемой части, мм, не более
- кабельная часть
- рабочий наконечник
длина погружаемой части, мм
1,5
1,6
1000, 1250, 1500, 2000, 2500,3000,
4000, 5000, 6000, 7000, 8000
29×65
160
диаметр × длина головки, мм, не более
Масса, г, не более
Условия эксплуатации:
диапазон температуры окружающего воздуха,
C
относительная влажность при температуре воздуха
+35 °С, %, не более
диапазон атмосферного давления, кПа
Наработка на отказ (50 циклов нагрев -охлаждение),
ч, не менее
Срок службы, лет, не менее
от -10 до +60
95±3
от 84 до 106,7
1000
5
Лист № 3
Всего листов 3
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
паспорта.
Комплектность средства измерений
ЮВМА.405211.051(-ХХ)
Таблица 4 - Комплектность термометров
Наименование изделия или документаОбозначение
Термометрсопротивленияплатиновый
эталонный 3 разряда малогабаритный ТСП-ОМ
Руководство по эксплуатации ЮВМА.400520.013 РЭ
Паспорт ЮВМА.400520.013 ПС
блок правочный ручной908.3165.00.000
блок правочный настольныйЮВМА.303482.001
Количество
1 шт.
1 экз.
1 экз.
1 шт. по
заказу
1 шт. по
заказу
1 шт. *
1 шт.**
1 экз.
1 экз.
упаковка (футляр)ЮВМА.323365.001
упаковка (чемодан) 908.3164.00.000
Методика поверки ЮВМА.400520.013 Д6
Свидетельство о поверке
ХХ – от 00 до 10 исполнение термометра в зависимости от длины и массы;
* – для термометров с длиной монтажной части до 1500 мм включительно;
** – для термометров с длиной монтажной части более 1500 мм.
Сведения о методиках (методах) измерений
приведены в разделе 2 документа ЮВМА.400520.013 РЭ «Термометры сопротивления
платиновые эталонные 3 разряда малогабаритные ТСП-ОМ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к термометрам
сопротивления платиновым эталонным 3 разряда малогабаритным ТСП-ОМ
ГОСТ 8.558-2009ГСИ.Государственнаяповерочнаясхемадлясредствизмеренийтемпературы.
ЮВМА.400520.013 ТУ «Термометры сопротивления платиновые эталонные 3 разряда
малогабаритные ТСП-ОМ. Технические условия».
