Номер госреестра:
82510-21
Наименование СИ:
Система газоаналитическая
Обозначение типа:
iEAF-NextGen
Производитель:
Фирма "Tenova Goodfellow Inc.", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «9» августа 2021 г. № 1693
Лист № 1
Регистрационный № 82510-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы газоаналитические iEAF-NextGen
Назначение средства измерений
Системы газоаналитические iEAF-NextGen (далее по тексту – системы) предназначены
для непрерывного измерения объемной процентной концентрации четырех газов: кислорода (O
2
),
оксида углерода (CO), диоксида углерода (CO
2
) и водорода (H
2
).
Описание средства измерений
Системы являются стационарными автоматическими многоканальными средствами
измерений непрерывного действия.
Основные компоненты систем: газоотборный зонд, нагреваемая пробоотборная линия,
шкафстанцииотборапробы,шкафуправленияикомпьютерныйсерверNextGen,
расположенный внутри шкафа управления.
Способ отбора пробы - принудительный.
После поступления в шкаф пробоотборной станции, проба газа далее фильтруется для
удаления более мелких частиц пыли до разделения на два потока. Первый поток отправляется к
оптическому датчику измерения CO/CO
2
и выпускается из шкафа пробоотборной станции.
Второй поток проходит через устройство удаления влаги до отправки к датчикам измерения O
2
и
H
2
и затем выпускается из шкафа пробоотборной станции.
Системы должны обеспечивать следующие выходные сигналы:
а.унифицированный аналоговый выходной сигнал (4-20 мА в диапазоне показаний);
б.цифровой сигнал по каналу связи ProfiNet с компьютером;
в.замыкание контактов реле ("сухой контакт").
Нанесение знака поверки на системы не предусмотрено. Системы имеют заводские
номера,обеспечивающиеидентификациюкаждогоэкземпляра,номернаноситсяна
идентификационную табличку.
Общий вид систем представлен на рисунке 1.
Опломбирование от несанкционированного доступа обеспечивается доступом ключами.
Лист № 2
Всего листов 4

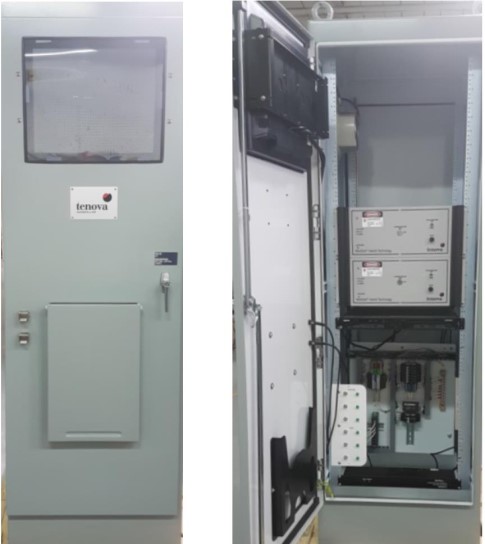

Рисунок 1 – общий вид систем газоаналитических iEAF-NextGen
Программное обеспечение
Системы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО
разработано изготовителем специально для решения задачи измерения концентрации кислорода,
водорода, оксида углерода, диоксид углерода и обеспечивает выполнение следующих основных
функций:
- передачу измерительной информации от первичного измерительного преобразователя
(сенсора) ко вторичному измерительному преобразователю (процессору обработки информации);
- обработку измерительной информации, поступающей от сенсора, в процессоре
обработки информации;
- формирование аналоговых токовых выходных сигналов измерительной информации;
- отображение результатов измерений концентрации определяемого компонента (газа) в
анализируемой газовой смеси на экране компьютера;
- самодиагностику аппаратной части газоаналитической системы;
Встроенное ПО системы реализует следующие расчетные алгоритмы:
- вычисление значений концентрации компонента (газа) в анализируемой газовой смеси;
- сравнение результатов измерений концентрации определяемого компонента (газа) в
анализируемой газовой смеси с предварительно заданными пороговыми и максимально
допустимым значениями концентрации этого компонента (газа).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню - «высокий» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
Значение
NextGen Controller
V21.03
‒
‒
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Кислород (O
2
)
Водород (Н
2
)
Таблица 2 – Основные метрологические характеристики
ОпределяемыйДиапазон измерений объемной
компонентдоли определяемого компонента
Пределы допускаемой приведенной
1)
погрешности
от 0 до 25 % об.д.±3 %
от 0 до 50 % об.д.±3 %
от 0 до 50 % об.д.±3 %
от 0 до 50 % об.д.±3 %
Оксид углерода
(CO)
Диоксид углерода
(CO
2
)
_____________________________
1)
Приведенная погрешность нормирована к верхнему значению диапазона измерений;
- время установления показаний Т
0,9
не более 30 секунд.
от +5 до +35
Значение
813×635×2108
200
97
от 84 до 105
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (ширина × длина × высота), мм, не более:
Масса, кг, не более
Условия эксплуатации:
температура окружающей среды, °C
- относительная влажность окружающего воздуха (без конденсации влаги), %, не
более
- атмосферное давление, кПа
Параметры электрического питания:
- напряжение питания переменного тока, В
- частота переменного тока, Гц
- напряжение постоянного тока, В
Потребляемая мощность, В∙А, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от 187 до 242
от 49 до 51
24
230В 20A
24000
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Паспорт
1 экз.
Таблица 4 – комплектность средства измерений
Наименование
Система газоаналитическая iEAF-NextGen
Количество
1 шт.
Обозначение
-
ПС/ТР-29052020-001
Методика поверки
Руководство по эксплуатации
МП-225/10-2020
P093S1-D-013-Приложение 1
1 экз.
1 шт.
Сведения и методиках (методах) измерений
приведены в разделе 3.2 документа P093S1-D-013-Приложение 1 «
Системы газоаналитические
iEAF-NextGen. Руководство по эксплуатации»
.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к системам
газоаналитической iEAF-NextGen
Приказ Федерального агентства по техническому регулированию и метрологии от «14»
декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств
измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
Техническая документация фирмы изготовителя «Tenova Goodfellow Inc»
Готовы поверить данное средство измерений.
Поверка средств измерений.
