Номер госреестра:
82473-21
Наименование СИ:
Датчики вибрации
Обозначение типа:
TD-3228-6
Производитель:
Tokyo Dengyo Engineering Co., Ltd., Япония
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «28» июля 2021 г. № 1516
Лист № 1
Регистрационный № 82473-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики вибрации TD-3228-6
Назначение средства измерений
Датчики вибрации TD-3228-6 (далее по тексту – датчики) предназначены для измерения
виброускорения.
Описание средства измерений
Принцип действия датчиков основан на использовании прямого пьезоэлектрического
эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине,
пропорционального ускорению, воздействующему на датчик.
Конструктивно датчики состоят из первичных измерителей (далее – ПИ) и выносного
предусилителя, который преобразует зарядовый сигнал от ПИ в выходной сигнал в виде
переменного напряжения (мВ).
Заводской номер ПИ наносится на корпус методом лазерной гравировки.
Серийный номер выносного предусилителя ТР-3217 наносится на шильдик методом
холодной штамповки.
Знак поверки наносится на корпус предусилителя ТР3217 в виде мастичной пломбы.

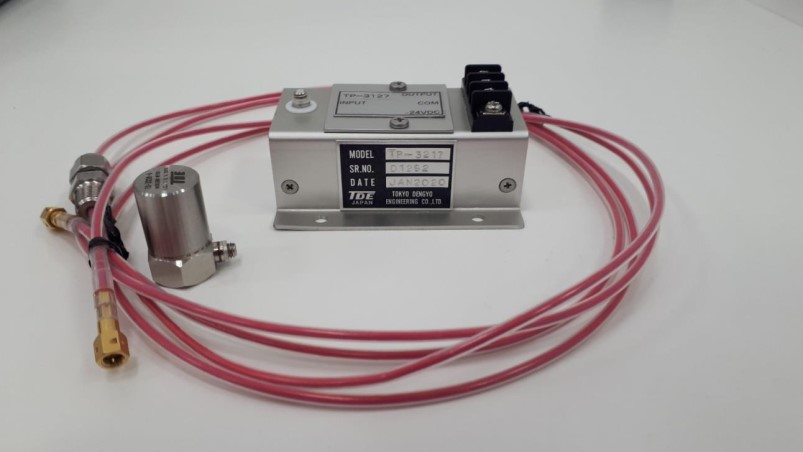

Общий вид датчиков вибрации TD-3228-6 и место пломбирования представлены на рисунке 1.
Рисунок 1 – Общий вид датчиков вибрации TD-3228-6 и место нанесения знака поверки
Место нанесение знака поверки
предусилителя в виде мастичной
пломбы
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Диапазон измерений виброускорения, g (м/с
2
)
Таблица 1 –Метрологические характеристики датчиков
Наименование характеристики
Номинальный коэффициент преобразования виброускорения, мВ
1)
/g
Значение
70,7
от 1 до 20
(от 9,8 до 196)
±6,0
от 2 до 5000
±12,0
±3,0
±30,0
Пределы допускаемой основной относительной погрешности
измерений виброускорения в диапазоне рабочих частот, %
Диапазон рабочих частот, Гц
Неравномерность частотной характеристики, %, не более
Нелинейность амплитудной характеристики, %, не более
Пределы допускаемой дополнительной погрешности преобразования
виброускорения в диапазоне рабочих частот в рабочих условиях
эксплуатации, %
Примечание
1)
– напряжение переменного тока
30,0
16,0
от -196 до 120
80,0
от 84,0 до 106,0
от -60 до 60
80,0
от 84,0 до 106,0
Значение
80,0
62,0
40,0
50,0
200,0
от -196 до 120
80,0
от 84,0 до 106,0
от 18 до 30
50000
6
Таблица 2 – Основные технические характеристики преобразователей
Наименование характеристики
Габаритные размеры датчика, мм, не более:
- ПИ
высота
диаметр
- предусилителя ТР-3217
длина
ширина
высота
Масса ПИ, г, не более
Масса предусилителя ТР-3217, г, не более
Нормальные условия эксплуатации
1)
:
- температура окружающей среды,
С
- относительная влажность, %, не более
- атмосферное давление, кПа,
Рабочие условия эксплуатации:
- ПИ
температура окружающей среды,
С
относительная влажность, %, не более
атмосферное давление, кПа,
- предусилителя ТР-3217
температура окружающей среды,
С
относительная влажность, %, не более
атмосферное давление, кПа
Напряжение питания постоянного тока, В
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
1)
– для ПИ и предусилителя ТР-3217
Лист № 3
Всего листов 3
Знак утверждения типа
наносится на титульный лист эксплуатационной документации методом печати.
Комплектность средства измерений
Таблица 3 – Комплектность преобразователей
Наименование
Датчик вибрации
Предусилитель
Шпилька
Соединительный кабель
Методика поверки
Руководство по эксплуатации
Обозначение
TD-3228-6
ТР-3217
--
МП-265/03-2021
-
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 шт.
Сведения о методиках (методах) измерений
приведены в разделе 2 «Порядок использования» руководства по эксплуатации на датчики
вибрации TD-3228-6.
Нормативные и технические документы, устанавливающие требования к датчикам
вибрации TD-3228-6
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной
схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового
ускорения»;
Техническая документация фирмы Tokyo Dengyo Engineering Co., Ltd.
