Газоанализаторы многокомпонентные MONOLIT, ГРСИ 82427-21
Номер госреестра:
82427-21
Наименование СИ:
Газоанализаторы многокомпонентные
Обозначение типа:
MONOLIT
Производитель:
Общество с ограниченной ответственностью "Норд-Вест Инжиниринг" (ООО "Норд-Вест Инжиниринг"), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «4» августа 2021 г. № 1609
Лист № 1
Регистрационный № 82427-21Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы многокомпонентные MONOLIT
Назначение средства измерений
Газоанализаторы многокомпонентные MONOLIT предназначены для измерений
объемной доли или массовой концентрации газов и паров в смеси с воздухом, содержания
кислорода (О
2
), оксида углерода (CO), диоксид углерода (CO
2
), оксида азота (NO), диоксида
азота (NO
2
), сернистого ангидрида (SO
2
), сероводорода (H
2
S), аммиака (NH
3
), углеводородов
(СH), водорода (H
2
), фреонов (хладонов) в отходящих газах топливосжигающих установок, в
воздухе рабочей зоны на уровне предельно допустимых концентраций (ПДК) в соответствии
с ГОСТ 12.1.005 и при значительном превышении ПДК при аварийных ситуациях, в транс-
портных выбросах, в технологических газовых смесях, процессах и для измерения концен-
траций в атмосферном воздухе при мониторинге воздуха жилой зоны, для определения
расчетным методом содержания диоксида углерода (СО
2
) и суммы оксидов азота (NO
X
),
измерения температуры, избыточного давления (разрежения) и скорости газового потока в
точке отбора пробы, а также индикации температуры окружающей среды, определения
расчетным методом технологических параметров топливосжигающих установок: коэффици-
ента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива, определения
расчетным методом объемного расхода отходящих газов и массового выброса.
Описание средства измерений
Газоанализаторы многокомпонентные MONOLIT (далее – газоанализаторы) могут
быть следующих модификаций:
«MONOLIT S», «MONOLIT SL», «MONOLIT M», «MONOLIT L», «MONOLIT XL»,
«MONOLIT XXL» и представляют собой автоматические переносные или стационарные
приборы непрерывного действия.
Принцип измерений:
– по каналу кислорода – электрохимический, парамагнитный или оптический;
– по каналам диоксида углерода, углеводородов, фреонов – оптический;
– по каналам оксида углерода, оксида азота, диоксида азота, сернистого ангидрида,
водорода – электрохимический или оптический;
– по каналам сероводорода, аммиака – электрохимический;
– по каналу избыточного давления (разрежения) – резистивный;
– по каналу температуры – термопара;
– по расчетному каналу скорости и объемного расхода газового потока – трубка
Пито или НИИОГАЗ.
Конструктивно газоанализаторы выполнены в прочных пластмассовых корпусах
(переносного исполнения) и металлических корпусах (стационарного исполнения). Газоана-
лизаторы модификации «MONOLIT M», «MONOLIT L» с буквой «Т» (температурное испол-
нения от минус 50 °С) оснащены специальными нагревательными элементами, обеспечива-
ющими поддержание температуры внутри корпуса газоанализатора на заданном уровне.
Лист № 2
Всего листов 14
Газоанализаторы могут иметь от одного до ста газовых измерительных каналов:
«MONOLIT S» от одного до двух;
«MONOLIT SL» от одного до трех;
«MONOLIT M», «MONOLIT L» от одного до восьми;
«MONOLIT XL» от одного до двенадцати;
«MONOLIT XXL» от одного до ста.
Газоанализаторы модификаций «MONOLIT SL», «MONOLIT L», «MONOLIT XL»
могут иметь кроме газовых каналов, каналы измерения температуры газового потока, избы-
точного давления (разряжения) и определения расчетным методом скорости и объемного
расхода газового потока при подключении к датчику разности давления трубки Пито или
НИИОГАЗ.
В комплект поставки переносных газоанализаторов, кроме непосредственно самого
газоанализатора, по отдельному заказу могут входить принтер для печати результатов изме-
рений, зонд для отбора проб из труднодоступных мест для модификации «MONOLIT M», для
модификации «MONOLIT SL», «MONOLIT L», «MONOLIT XL» трубка Пито для измерения
скорости потока.
Газоанализаторы, предназначенные для контроля превышения ПДК, оснащены
устройствами звуковой сигнализации и имеют два перестраиваемых порога срабатывания
сигнализации по каждому измерительному каналу.
Способ отбора пробы – принудительный, с помощью встроенного мембранного
микронасоса или диффузионный.
Газоанализаторы имеют встроенный дисплей с подсветкой, обеспечивающий
отображение:
– результатов измерений содержания определяемых компонентов;
– текущего времени;
– уровня заряда аккумуляторов;
–
меню пользователя.
Газоанализаторы обеспечивают регистрацию результатов измерений одним или
несколькими из следующих способов:
1) занесение во внутреннюю энергонезависимую память;
2) вывод на встроенный термопринтер (MONOLIT XL);
3) передача по WI-FI, микро USB, USB 2.0, ETHERNET
,
RS232 или RS485.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Внешний вид газоанализаторов и место нанесения знака утверждения типа представ-
лены на рисунках 1 и 2.
Лист № 3
Всего листов 14

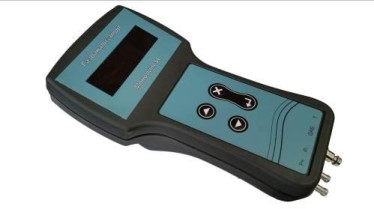

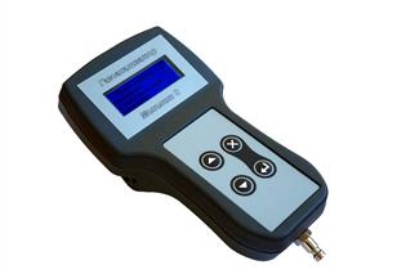

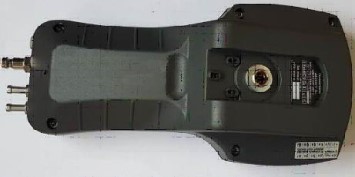

Рисунок 1 – «MONOLIT S»
Рисунок 2 – «MONOLIT М»

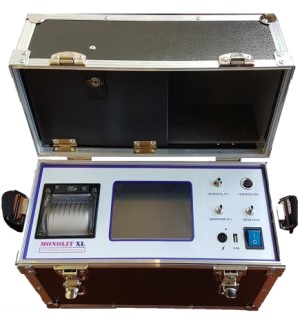

Рисунок 3 – «MONOLIT XL»
Место пломбировки от
несанкционированного доступа
Место пломбировки от несанк-
ционированного доступа
Место нанесения знака
утверждения типа
Место нанесения знака
утверждения типа
Место нанесения знака
утверждения типа
Место нанесения знака
утверждения типа
Место нанесения знака
утверждения типа
Лист № 4
Всего листов 14
переносное и стационарное исполнения

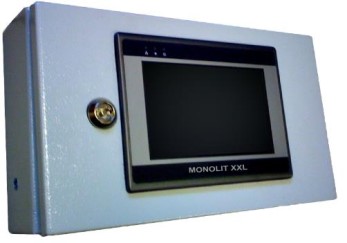

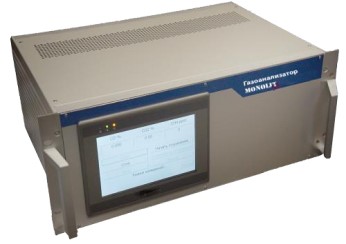

Рисунок 4 – «MONOLIT ХXL»Рисунок 5 – «MONOLIT SL»

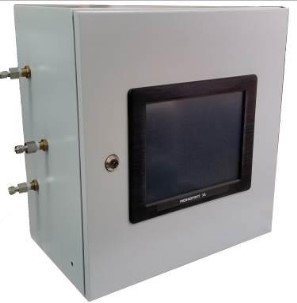

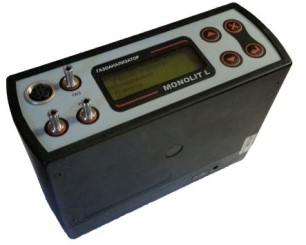

Рисунок 6 – «MONOLIT L»
Программное обеспечение
Газоанализаторы MONOLIT имеют встроенное программное обеспечение (ПО),
разработанное изготовителем специально для решения задач измерения содержания опреде-
ляемых компонентов.
Встроенное ПО обеспечивает выполнение следующих основных функций:
– обработку и передачу измерительной информации от первичных измерительных
преобразователей;
– градуировку измерительных каналов анализатора;
– непрерывное сравнение текущих результатов измерений с заданными пороговыми
значениями срабатывания сигнализации;
– запись во внутреннюю память и хранение результатов измерений;
– диагностику аппаратной части анализатора;
– передачу данных по каналам USB, WI-FI, RS485, RS232, ETHERNET.
Место
пломбировки
от несанкцио-
нированного
доступа
Место
нанесения
знака
утверждения
типа
Место
нанесения
знака
утвержде-
ния типа
Место пломбировки
от несанкционирован-
ного доступа
Место нанесения знака
утверждения типа
Лист № 5
Всего листов 14
Встроенное ПО газоанализаторов идентифицируется через меню «Информация»
газоанализатора путем вывода на экран номера версии и контрольной суммы.
Таблица 1 – Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор CRC
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор CRC
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор CRC
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор CRC
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор CRC32
Значение
MONOLIT SL
не ниже 0041
3FAB
MONOLIT S
не ниже 0041
3FAB
MONOLIT M
не ниже 0041
3FAB
MONOLIT L
не ниже 0041
3FAB
MONOLIT XL
не ниже 0041
454CEFE8
MONOLIT XXL
не ниже 0041
454CEFE8
Влияние встроенного программного обеспечения газоанализаторов учтено при
нормировании метрологических характеристик.
Уровень защиты ПО «MONOLIT» от непреднамеренных и преднамеренных измене-
ний соответствует уровню: «Средний» по Р 50.2.077-2014. Метрологически значимые части
ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защи-
ты от преднамеренных изменений. ПО закрыто от чтения и записи на стадии производства и
дополнительно конструкция прибора исключает несанкционированный доступ к ПО.
Метрологические и технические характеристики
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов приве-
дены в таблицах 2 и 3.
Лист № 6
Всего листов 14
Таблица 2 – «MONOLIT S», «MONOLIT M», «MONOLIT XXL»
абсолютная
2
3
ОпределяемыйДиапазон измерений
компонент
Пределы допускаемой основной
погрешности, %
приведенная
к конечному
значению
диапазона
измерений
относи-
тельная
1
Кислород (O
2
)
Диоксид углерода
(CO
2
)
Углеводороды
(СH)
1
Водород (Н
2
)
4
-
-
-
-
-
-
-
-
-
-
-
-
-
± 10
--
5
-
-
± 2
-
-
-
± 5
± 5
± 5
---
± 5
-
± 10
-
Оксид углерода
(CO)
Оксид азота (NO)
± 5
-
± 5
--
± 10
Диоксид азота
(NO
2
)
Сернистый
ангидрид (SO
2
)
Сероводород
(H
2
S)
От 0 до 25,0 % (об.)
От 0 до 3,00 % (об.) включ.
Св. 3,00 до 100,0 % (об.)
От 0 до 0,5 % (об.) включ.
Св. 0,5 до 5 % (об.)
От 0 до 10 % (об.) включ.
Св. 10 до 20 % (об.)
Св. 10 до 50 % (об.)
Св. 10 до 100 % (об.)
От 0 до 0,5 % (об.) включ.
Св. 0,5 до 5 % (об.)
От 0 до 5 % (об.) включ.
Св. 5 до 100 % (об.)
От 0 до 1000 млн
-1
включ.
Св. 1000 до 10000 млн
-1
От 0 до 50 % НКПР
(От 0 до 2,0 % (об.))
От 0 до 5 мг/м
3
включ.
Св. 5 до 50 мг/м
3
От 0 до 10 мг/м
3
включ.
Св. 10 до 200 мг/м
3
Св. 10 до 500 мг/м
3
От 0 до 2 мг/м
3
включ.
Св. 2 до 50 мг/м
3
От 0 до 2 мг/м
3
включ.
Св. 2 до 20 мг/м
3
От 0 до 10 мг/м
3
включ.
Св. 10 до 100 мг/м
3
От 0 до 5 мг/м
3
включ.
Св. 5 до 50 мг/м
3
От 0 до 10 мг/м
3
включ.
Св. 10 до 100 мг/м
3
± 0,2 % (об.)
± 0,2 % (об.)
-
± 0,05 % (об.)
± (0,05 + 0,02 · С
изм
)
± (0,2 + 0,03 · С
изм
)
---
± 0,05 % (об.)
± (0,05 + 0,02 · С
изм
)
± (0,2 + 0,05 · С
изм
)
---
± 4 % НКПР
(± 0,16 % (об.))
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
± 10
-
± 10
-
± 10
-
± 10
-
-±
5
-±
5 ±
5
-
± 10
-
± 10
-
± 10
-
± 10
-
± 10
Лист № 7
Всего листов 14
Продолжение таблицы 2
12345
Аммиак (NH
3
)От 0 до 2 мг/м
3
включ.-± 20-
Св. 2 до 20 мг/м
3
- - ± 20
От 0 до 20 мг/м
3
включ.-± 20-
Св. 20 до 100 мг/м
3
- - ± 20
От 0 до 200 мг/м
3
включ.-± 20-
Св.200 до 1000 мг/м
3
- - ± 20
Св. 5 до 50 мг/м
3
- -
±
20
ФреоныОт 0 до 0,02 % (об.) включ.-
±
20-
Св. 0,02 до 0,2 % (об.)- -
±
20
П р и м е ч а н и е – Градуировка канала СН на один из (CH
4
, C
3
H
8
, C
6
H
14
, C
2
H
6
, C
4
H
10
, C
5
H
12
,
C
2
H
4
, CH
3
OH, C
7
H
16
, C
3
H
6
, C
2
H
5
OH, C
6
H
6
, (CH
3
)
2
CO, C
8
H
18
, C
9
H
22
, пары нефтепродуктов
(бензин по ГОСТ Р 51313-99, топливо дизельноепо ГОСТ 305-82, керосин по ГОСТ Р 52050-2006,
уайт-спирит по ГОСТ 3134-78)) определяемых компонентов осуществляется изготовителем
при заказе
Таблица 3 – «MONOLIT SL», «MONOLIT L», «MONOLIT XL»
Определяемый
компонент
Диапазон измерений содер-
жания определяемого компо-
нента
Пределы допускаемой основной
погрешности
абсолютнойотносительной,
%
1
Кислород (О
2
)
1
Оксид углерода
(CО)
2
2
От 0 до 100 млн
-1
включ.
Св. 100 до 1000 млн
-1
включ.
Св. 0,1 до 1 % (об.)
От 0 до 25 % (об.)
От 0 до 10 % (об.) включ.
Св. 10 до 100 % (об.)
От 0 до 50 млн
-1
включ.
Св. 50 до 500млн
-1
От 0 до 100 млн
-1
включ.
Св. 100 до 1000 млн
-1
Св. 100 до 2000 млн
-1
Св. 100 до 5000 млн
-1
От 0 до 200 млн
-1
включ.
От 200 до 10000 млн
-1
От 0 до 2000 млн
-1
включ.
Св. 2000 до 20000 млн
-1
От 0 до 5000 млн
-1
включ.
Св. 5000 до 50000 млн
-1
34
± (0,5 + 0,02 · С
изм
)млн
-1
-
± (1 + 0,05 · С
изм
) млн
-1
-
± 0,01 % (об.) -
± 0,2 % (об.) -
± 0,1 % (об.) -
-± 1
± 2,5 млн
-1
-
-± 5
± 5 млн
-1
-
-± 5
-± 5
-± 5
± 10 млн
-1
-
-± 5
± 100 млн
-1
-
-± 5
± 150 млн
-1
-
-± 3
Лист № 8
Всего листов 14
Продолжение таблицы 3
1234
Оксид азота
(NO)
2
Диоксид азота
(NO
2
)
1
От 0 до 0,5 % (об.) включ.± 0,015 % (об.)-
Св. 0,5 до 10 % (об.) - ± 3
От 0 до 1 % (об.) включ. ± 0,03 % (об.)-
Св. 1 до 20 % (об.) - ± 3
От 0 до 5 % (об.) включ. ± 0,05 % (об.)-
Св. 5 до 50 % (об.) - ± 1
От 0 до 10 % (об.) включ. ± 0,1 % (об.)-
Св. 10 до 100 % (об.) - ± 1
От 0 до 50 млн
-1
включ. ± 2,5 млн
-1
-
Св. 50 до 300 млн
-1
- ± 5
От 0 до 100 млн
-1
включ. ± 5 млн
-1
-
Св. 100 до 1000 млн
-1
- ± 5
Св. 100 до 2000 млн
-1
- ± 5
Св. 100 до 3500 млн
-1
- ± 5
От 0 до 200 млн
-1
включ. ± 10 млн
-1
-
Св. 200 до 2000 млн
-1
- ± 5
От 0 до 500 млн
-1
включ. ± 25 млн
-1
-
Св. 500 до 5000 млн
-1
- ± 5
От 0 до 0,1 % (об.) включ.± 0,004 % (об.)-
Св. 0,1 до 1,0 % (об.) - ± 4
От 0 до 0,4 % (об.) включ.± 0,016 % (об.)-
Св. 0,4 до 4 % (об.) - ± 4
От 0 до 100 млн
-1
включ. ± 5 млн
-1
-
Св. 100 до 200 млн
-1
- ± 5
Св. 100 до 500 млн
-1
- ± 5
Св. 100 до 1000 млн
-1
- ± 5
От 0 до 0,1 % (об.) включ.± 0,005 % (об.)-
Св. 0,1 до 1 % (об.) - ± 5
не нормированы (определение по расчету)
Сумма оксидов
азота (NOх) в
пересчете на NO
2
Сернистый
ангидрид (SO
2
)
2
От 0 до 50 млн
-1
включ.± 2,5 млн
-1
-
Св. 50 до 300 млн
-1
- ± 5
От 0 до 100 млн
-1
включ. ± 5 млн
-1
-
Св. 100 до 2000 млн
-1
- ± 5
Св. 100 до 5000 млн
-1
включ. - ± 5
От 5000 до 10000 млн
-1
- ± 8
От 0 до 0,1 % (об.) включ. ± 0,005 % (об.)-
Св. 0,1 до 1 % (об.) - ± 5
От 0 до 0,2 % (об.) включ. ± 0,01 % (об.)-
Св. 0,2 до 2 % (об.) - ± 5
Лист № 9
Всего листов 14
Продолжение таблицы 3
1234
От 0 до 1 % (об.) включ. ± 0,05 % (об.)-
Св. 1 до 10 % (об.)- ± 5
От 0 до 2 % (об.) включ. ± 0,08 % (об.)-
Св. 2 до 20 % (об.)- ± 4
Св. 2 до 30 % (об.)- ± 4
Диоксид углерода От 0 до 50 млн
-1
включ.± 4 млн
-1
-
(CO
2
)
3
Св. 50 до 500 млн
-1
- ± 8
Св. 50 до 1000 млн
-1
-± 8
От 0 до 0,5 % (об.) включ. ± 0,02 % (об.) -
Св. 0,5 до 5 % (об.)-± 4
От 0 до 1 % (об.) включ. ± 0,02 % (об.) -
Св. 1 до 10 % (об.)-± 2
От 0 до 2 % (об.) включ. ± 0,04 % (об.) -
Св. 2 до 20 % (об.)-± 2
От 0 до 5 % (об.) включ. ± 0,05 % (об.) -
Св. 5 до 50 % (об.)-± 1
От 0 до 10 % (об.) включ. ± 0,1 % (об.) -
Св. 10 до 100 % (об.)-± 1
От 0 до 0,5 % (об.) включ. ± 0,05 % (об.) -
Св. 0,5 до 5 % (об.) ± (0,05 + 0,02 · С
изм
) % -
От 0 до 10 % (об.) включ. ± (0,2 + 0,03 · С
изм
) % -
Св. 10 до 100 % (об.)-± 5
не нормированы (определение по расчету)
УглеводородыОт 0 до 100 млн
-1
включ.± 4 млн
-1
-
(СH)
1, 4
Св. 100 до 1000 млн
-1
- ± 3
Св. 100 до 5000 млн
-1
-± 3
Св. 100 до 10000 млн
-1
-± 3
От 0 до 0,5 % (об.) включ. ± 0,015 % (об.) -
Св. 0,5 до 5,0 % (об.)-± 3
От 0 до 1 % (об.) включ. ± 0,02 % (об.) -
Св. 1 до 10 % (об.)-± 2
От 0 до 2 % (об.) включ. ± 0,04 % (об.) -
Св. 2 до 20 % (об.)-± 2
От 0 до 5 % (об.) включ. ± 0,05 % (об.) -
Св. 5 до 50 % (об.)-± 1
От 0 до 10 % (об.) включ. ± 0,1 % (об.) -
Св. 10 до 100 % (об.)-± 1
От 0 до 0,5 % (об.) включ. ± 0,05 % (об.) -
Св. 0,5 до 5 % (об.) ± (0,05 + 0,02 · С
изм
) % -
От. 0 до 5 % (об.) включ. ± (0,2 + 0,05 · С
изм
) % -
Св. 5 до 100 % (об.)-± 5
Лист № 10
Всего листов 14
Продолжение таблицы 3
1234
СероводородОт 0 до 100 млн
-1
включ.± 5 млн
-1
-
(H
2
S)
Св. 100 до 500 млн
-1
включ.-± 5
Св. 500 до 5000 млн
-1
- ± 10
Св. 500 до 10000 млн
-1
- ± 10
Аммиак (NH
3
)От 0 до 200 млн
-1
включ.± 20 млн
-1
-
Св. 200 до 1000 млн
-1
включ. - ± 10
Св. 1000 до 2000 млн
-1
- ± 15
Водород (Н
2
)От 0 до 1000 млн
-1
включ.± 100 млн
-1
-
От 1000 до 10000 млн
-1
-± 10 %
От 0 до 10 % (об.) ± 1 % -
От 10 до 100 % (об.)-± 10 %
П р и м е ч а н и я
1 Метрологические характеристики, указанные для каналов O
2
, NO
2
и СН зависят от того,
какой тип датчика используется, определяется отметкой в паспорте на газоанализатор о
конфигурации установленных измерительных датчиках и диапазонах измерений.
2 Пределы допускаемой погрешности газоанализаторов «MONOLIT XL» (в которых по
каналам СО, NO и SO
2
может быть установлено два комплекта датчиков «низкий» и «высо-
кий») по каналам СО, NO, SO
2
и NOx зависят от того, какой из комплектов датчиков
(концентраций) используется в текущий момент измерений, тип работающего комплекта
измерительных датчиков отображается на экране газоанализатора во время измерений и при
переключении рабочего комплекта также идет отображение на экране.
3 Метрологические характеристики, указанные для канала СО
2
, действительны только при
наличии в газоанализаторе датчика СO
2
и зависят от того, какой тип датчика используется.
В случае, если в приборе отсутствует датчик СО
2
, характеристики по каналу диоксида угле-
рода не нормируются, так как определение диоксида углерода проводится в данном случае
расчетным методом, определяется отметкой в паспорте на газоанализатор о конфигурации
установленных измерительных датчиках и диапазонах измерений.
4 Градуировка канала СН на один из (CH
4
, C
3
H
8
, C
6
H
14
, C
2
H
6
, C
4
H
10
, C
5
H
12
, C
2
H
4
, CH
3
OH,
C
7
H
16
, C
3
H
6
, C
2
H
5
OH, C
6
H
6
, (CH
3
)
2
CO, C
8
H
18
, C
9
H
22
, пары нефтепродуктов (бензин по
ГОСТ Р 51313-99, топливо дизельное по ГОСТ 305-82, керосин по ГОСТ Р 52050-2006,
уайт-спирит по ГОСТ 3134-78)) определяемых компонентов осуществляется изготовителем
при заказе.
Таблица 4 – Измерительные каналы только для «MONOLIT SL», «MONOLIT L»,
«MONOLIT XL»
Диапазоны измерений
От -20 до +1000 °C
Измеряемые
параметры
Температура
газового потока
Избыточное
давление
(разрежение)
газового потока
От -50 до +50 гПа
Пределы допускаемой основной погрешности
абсолютнойотносительной
± 2 °C± 2 %
(От -20 до +100 °C включ.) (Св. +100 до +1000 °C)
± 0,2 гПа ± 2 %
(От -10 до +10 гПа)(От -50 до -10 гПа
включ.
и Св. +10 до +50 гПа)
Лист № 11
Всего листов 14
Метрологические и технические характеристики газоанализаторов приведены в
таблице 5.
0,5
± 0,5
± 0,2
± 0,2
30
- по прочим измерительным каналам
От 5 до 45 %
НКПР
От 5 до 95 %
диапазона
измерений
От 4 до 50
± 2
± 0,2
500
Таблица 5 – Метрологические и технические характеристики
Характеристики
1
Значение
2
Предел допускаемой вариации показаний по измерительным каналам,
в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности по газовым измери-
тельным каналам от изменения температуры окружающего воздуха на
каждые 10 °С от значения, при котором определялась основная погреш-
ность, в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности по газовым измери-
тельным каналам от влияния изменения атмосферного давления, в пределах
рабочих условий в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности по газовым измери-
тельным каналам от изменения влагосодержания анализируемой газовой
среды в пределах рабочих условий эксплуатации, в долях от предела допус-
каемой основной погрешности
Предел допускаемого времени установления показаний по измерительным
газовым каналам по уровню 0,9 (T
0.9д
), с
Диапазон настройки порогов срабатывания сигнализации, объемная доля
определяемого компонента, %:
- по измерительному каналу "горючие газы"
Скорость газового потока расчетным методом при использовании среднего
коэффициента преобразования динамического давления трубки Пито или
НИИОГАЗ, м/с
Пределы допускаемой основной абсолютной погрешности скорости газово-
го потока, м/с
Пределы допускаемой погрешности порогового устройства, в долях от
предела допускаемой основной погрешности
Время срабатывания порогового устройства по измерительным каналам, с,
не более
Время прогрева газоанализатора, с, не более
35
180
Мощность, потребляемая газоанализаторами при питании от сети, В·А,
не более
Номинальное значение расхода анализируемой газовой смеси, дм
3
/мин
1,0 ± 0,2
Лист № 12
Всего листов 14
Продолжение таблицы 5
12
Время непрерывной работы газоанализатора от одной полной зарядки
аккумуляторной батареи, не менее, при температуре окружающей среды, ч:
- не ниже 0 °C20
- не ниже минус 15 °C 6
- не ниже минус 40 °C 3
Средняя наработка на отказ, ч10 000
Средний срок службы (без учета срока службы сенсоров), лет 8
Параметры электрического питания, габаритные размеры, масса и типы дисплеев
приведены в таблице 6.
Таблица 6 – Параметры электрического питания, габаритные размеры, масса, тип дисплеев
или 5”
или 7”
или 12”
4 строки
или 5”
или 7”
или 12”
нет
Модификация
ГабаритныеМасса,
размеры, не более, кг
мм
Тип
дисплея
«MONOLIT S»
187×106×500,8
4 строки
«MONOLIT M»
200×76×1403,5
4 строки
«MONOLIT SL»
220×116×511
4 строки
«MONOLIT L»
200×76×1403,5
4 строки
«MONOLIT XL»
4 строки
Тип электропитания
Тип встроенно- сеть перемен-
го Li-ionного тока
аккумуляторанапряжением
(230 ± 10) В
частотой
(50 ± 1) Гц
4,2 В 2..3 А/чвнешний блок
питания
8,4 В 4 А/чвнешний блок
питания
4,2 В 2..3 А/чвнешний блок
питания
8,4 В 4 А/чвнешний блок
питания
12,6 В 8..16 А/ч внешний блок
питания
нетвстроенный
нет блок питания
«MONOLIT XXL»
370×180×3109
(переносной)
480×410×180 15
(стационарный)
500×500×30015
(стационарный)
Блок управления
480×410×18012
(стационарный)
500×500×30015
(стационарный)
Модуль датчика
65×720,3
(стационарный)
встроенный
блок питания
внешний блок
питания
Условия эксплуатации газоанализаторов должны соответствовать значениям, указан-
ным в таблице 7.
Лист № 13
Всего листов 14
Таблица 7 – Условия эксплуатации
От -50 до +45
От 0 до 95
без конденсации
влаги при +35
°C
От 84,0 до 106,7
От -20 до +45
Модификация
газоанализатора
Диапазон температур
окружающей среды,
°C
Диапазон относи-
тельной влажности
воздуха, %
Диапазон
атмосферного
давления, кПа
«MONOLIT M» и
«MONOLIT L» с буквой Т
«MONOLIT XXL»
для выносных датчиков
остальные
От -10 до +45
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
заднюю панель газоанализатора в виде наклейки.
Комплектность средства измерений
Комплект поставки газоанализаторов приведен в таблицах 8.1, 8.2 и 8.3.
Таблица 8.1 Базовый комплект поставки переносного исполнения
1 экз.
Наименование
Газоанализатор MONOLIT
Блок питания / зарядное устройство
Чехол с ремнем
Сумка для транспортировки
Обозначение
—
—
—
—
Количество
1 шт.
1 шт.
1 шт.
1 шт.
Комплект документации:
- руководство по эксплуатации;
- методика поверки
ТНРЦ.413411.001РЭ,
ТНРЦ.413411.002РЭ,
ТНРЦ.413411.003РЭ,
ТНРЦ.413411.005РЭ,
ТНРЦ.413411.006РЭ
(в зависимости от
модификации)
МП-436-3671-2020
1 экз.
Таблица 8.2 Базовый комплект поставки стационарного исполнения
1 экз.
Обозначение
—
Количество
1 шт.
Наименование
Газоанализатор MONOLIT
Комплект документации:
- руководство по эксплуатации;
- методика поверки
ТНРЦ.413411.003РЭ,
ТНРЦ.413411.004РЭ
(в зависимости от
модификации)
МП-436-3671-2020
1 экз.
Лист № 14
Всего листов 14
Таблица 8.3 Дополнительные элементы поставки
Источники микропотока газов
—
по заказу
Наименование
Пробоотборный зонд
ИК-термопринтер с батарейками и комплектом
запасной бумагой
Обозначение
—
—
Количество
по заказу
по заказу
Градуировочные газовые смеси в баллонах под
давлением
—
по заказу
Генераторы газовых смесей
—
по заказу
Сведения о методиках (методах) измерений
приведены в документах «Газоанализаторы многокомпонентные MONOLIT. Руководство по
эксплуатации» ТНРЦ.413411.001РЭ п. 4.2, ТНРЦ.413411.002РЭ п. 4.2, ТНРЦ.413411.003РЭ
п. 4.2, ТНРЦ.413411.004 РЭ п. 4.2, ТНРЦ.413411.005 РЭ п. 4.2, ТНРЦ.413411.006 РЭ п. 4.2.
Нормативные и технические документы, устанавливающие требования к газоанализа-
торам многокомпонентным MONOLIT
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие техниче-
ские условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений содержания компонентов в газовых
средах
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Технические условия ТНРЦ.413411.001ТУ
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27731-05 | Газоанализаторы | ПГА-200 | ЗАО "НПП "Электронстандарт", г.С.-Петербург | 1 год | Перейти |
| 15512-96 | Экспресс -газоанализаторы | ЭАВ-ДВС | ВНИИОСуголь, г.Пермь | 6 месяцев | Перейти |
| 22491-13 | Газоанализаторы непрерывного определения метана | ГНОМ 1 | ООО НПК "ОЛЬДАМ", г.Москва | 1 год | Перейти |
| 48330-11 | Газоанализаторы | ME 9850B | Фирма "Casella Monitor", Великобритания | 1 год | Перейти |
| 9441-84 | Газоанализаторы хроматографические | Эндотестер | ВНИИГД ВНПО "Респиратор", Украина, г.Донецк | 6 месяцев | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
