УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «23» июля 2021 г. № 1467

Лист № 1

Регистрационный № 82425-21Всего листов 24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

КомплексавтоматизированныйметрологическогообслуживанияВВТ

Космических войск 14Б328

Назначение средства измерений

Комплекс автоматизированный метрологического обслуживания ВВТ Космических

войск 14Б328 (далее - комплекс) предназначен для воспроизведения и измерений напряжения

постоянного и переменного тока, силы постоянного и переменного тока, сопротивления

постоянному току, электрической мощности, частоты, параметров формы и спектра

периодических сигналов, временных и амплитудных характеристик импульсных сигналов.

Описание средства измерений

Конструктивно комплекс состоит из пяти автоматизированных измерительных систем

(АИС), предназначенных для исследований метрологических характеристик (МХ) средств

измерений (СИ): вольтметров (АИС-1); генераторов сигналов (АИС-2);частотомеров и

ваттметров(АИС-3);осциллографовигенераторовимпульсов(АИС-4);

электроизмерительных приборов (АИС-5).

АИС комплекса размещены в специальных шкафах, в которых установлены

измерительные приборы, вспомогательное оборудование и средства коммутации. Для каждой

АИС организовано рабочее место (РМ) оператора, оснащенное ПЭВМ и печатающим

устройством.

Принцип действия комплекса основан на автоматизированной процедуре управления

посредством ПЭВМ источниками стимулирующих тестовых сигналов, подачи их на

исследуемые СИ, получении и обработке откликов с исследуемых СИ измерительными

приемниками, формировании протоколов по результатам исследований МХ СИ.

Каждая АИС имеет свои измерительные каналы (ИК) воспроизведения и измерений

параметров электрических сигналов.

Для обеспечения исследования СИ в ручном режиме предусмотрена работа каждой

АИС комплекса в режиме «монитор каналов». В этом режиме оператор имеет возможность

выбрать любой ИК АИС и в соответствии с указаниями на дисплее выбрать значение

воспроизводимого параметра или выполнить измерение контролируемого параметра.

В состав комплекса включены РМ по управлению комплексом в целом и

диагностированию неисправных СИ.

Внешний вид АИС комплекса и места нанесения знака утверждения типа приведены

на рисунках 1-5. Предусмотрена пломбировка дверей тыльной стороны шкафов АИС

комплекса в места их закрытия на специальные ключи (рисунок 6).

Лист № 2

Всего листов 24

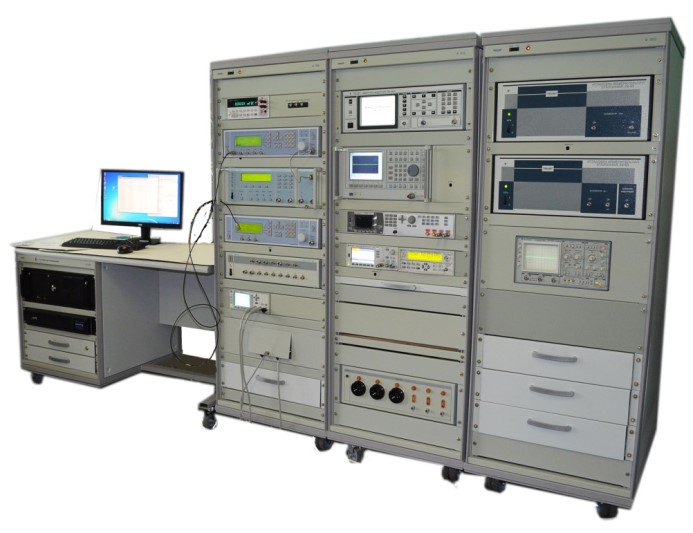

Рисунок 1 – Внешний вид АИС-1 комплекса

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

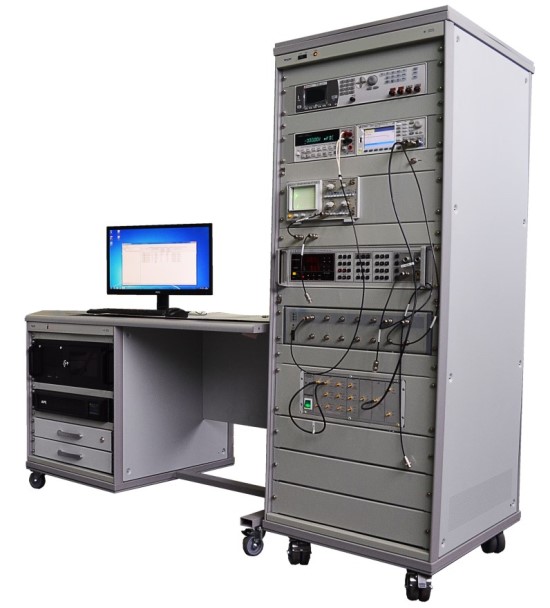

Рисунок 2 – Внешний вид АИС-2 комплекса

Лист № 3

Всего листов 24

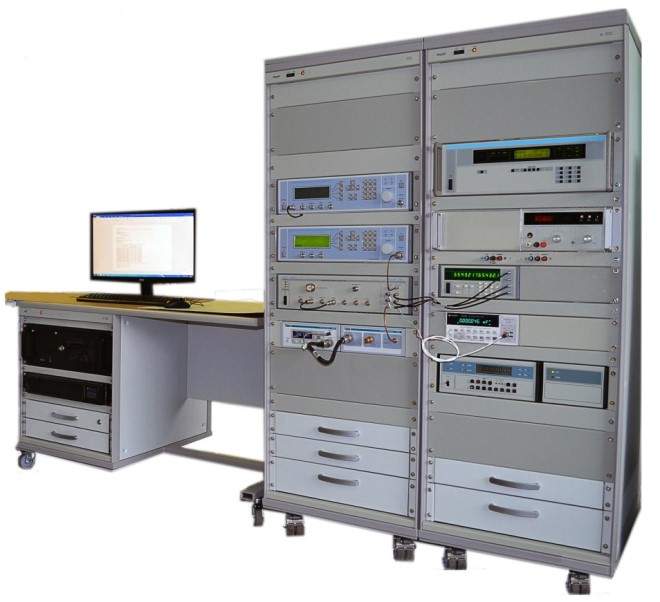

Рисунок 4 – Внешний вид АИС-4 комплекса

Место нанесения знака утверждения типа

Рисунок 3 – Внешний вид АИС-3 комплекса

Место нанесения знака утверждения типа

Лист № 4

Всего листов 24

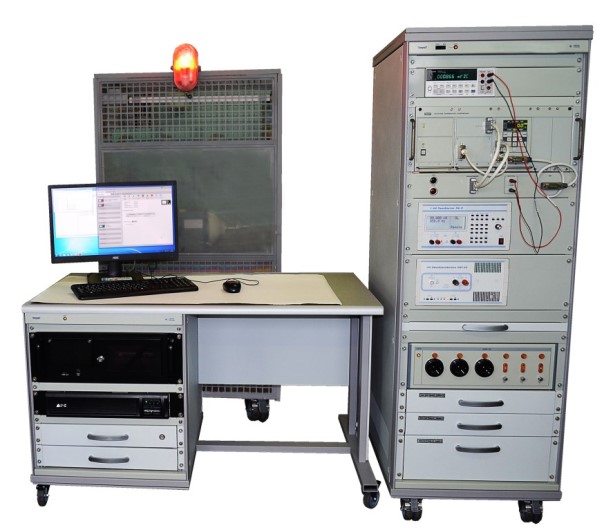

Рисунок 5 – Внешний вид АИС-5 комплекса

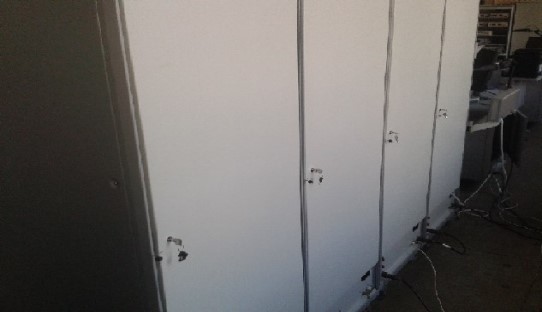

Рисунок 6 – Схема пломбировки шкафов АИС комплекса

Программное обеспечение

Программное обеспечение (ПО) комплекса выполняет функции управления режимами

исследования МХ СИ, обработки и представления измерительной информациии. В ПО

комплекса функция идентификации реализована при помощи программного модуля

Identification,вызываемогопосредствоминтерфейсапользователя.Результатом

функционирования программного модуля Identification является протокол проверки

идентификационных признаков, в котором указаны метрологически значимые файлы, их

версии и контрольные суммы, рассчитанные по алгоритму CRC32.

Места пломбировки

Место нанесения знака утверждения типа

Лист № 5

Всего листов 24

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в

соответствии с Р 50.2.077 – 2014.

Таблица 1- Идентификационные данные (признаки) ПО комплекса

ИдентификационноеНомер версииЦифровой

наименование ПО(идентификационный номер) ПОидентификатор ПО

Channel_101B_Poverka.dll 2018,0,0,1 70E8291F

Channel_101V_Poverka.dll 2018,0,0,1 B9B45F7E

Channel_102A_Poverka.dll 2018,0,0,1 135C14CB

Channel_102B_Poverka.dll 2018,0,0,1 0ED34D74

Channel_103B_Poverka.dll

Channel_104A_Poverka.dll

Channel_104B_Poverka.dll

Channel_105B_Poverka.dll

Channel_106B_Poverka.dll

Collation_102B.dll

Collation_108A.dll

Channel_203_Poverka.dll

Channel_204_Poverka.dll

Channel_205_Poverka.dll

Channel_206_Poverka.dll

Channel_207_Poverka.dll

Channel_208_Poverka.dll

Channel_209_Poverka.dll

Channel_213_Poverka.dll

Channel_215_Poverka.dll

Channel_216_Poverka.dll

Channel_217_Poverka.dll

Channel_218_Poverka.dll

Channel_219_Poverka.dll

Channel_301_Poverka.dll

Channel_302_Poverka.dll

Channel_303_Poverka.dll

Channel_306_Poverka.dll

Channel_307_Poverka.dll

Channel_401A_Poverka.dll

Channel_401B_Poverka.dll

Channel_401V_Poverka.dll

Channel_402_Poverka.dll

Channel_403A_Poverka.dll

Channel_403B_Poverka.dll

Channel_403V_Poverka.dll

Channel_404_Poverka.dll

Channel_501_Poverka.dll

Channel_502_Poverka.dll

Channel_503_Poverka.dll

Channel_504_Poverka.dll

Channel_505_Poverka.dll

V234_Poverka.dll

V348A_Poverka.dll

V355_Poverka.dll

V356_Poverka.dll

2018,0,0,1

E6D84B9A

E0025F77

779B6B58

559B57AB

A633A4C1

B46126B5

6A86723B

1B79BD87

3CEF4E5B

6610595F

FB32BAAA

67DDA33A

D56FFE58

84511413

5D332F8B

5D9EDED4

05EE9B1F

BE877F50

BA23505F

CF4EF791

BAA24F84

6A3D64F5

524CCC6A

5BF5287B

E201B549

DFC6E7B8

9664B40A

78730819

4BF08757

CAF3AEC1

C32472AC

963D5E71

F00CF1C0

3AAE2E08

FD6F3E53

9CDFCF9F

CD99554C

AE4E64B6

EE6AA132

17A3A157

8AD40836

A1694202

Лист № 6

Всего листов 24

Идентификационное

наименование ПО

V357_Poverka.dll

V359_Poverka.dll

V371_Poverka.dll

V715_Poverka.dll

V722A_Poverka.dll

V734_Poverka.dll

V734A_Poverka.dll

V735_Poverka.dll

V736_Poverka.dll

V737_Poverka.dll

V738_Poverka.dll

V739_Poverka.dll

V740_Poverka.dll

V740_Poverka_Hand.dll

V741_Poverka.dll

V747_Poverka.dll

V7641_Poverka.dll

G3_Poverka.dll

G3122_Poverka.dll

G4_Poverka.dll

G4_1_Poverka.dll

G4111_Poverka.dll

G4164_Poverka.dll

G4176_Poverka.dll

G578_Poverka.dll

G582_Poverka.dll

D2_Poverka.dll

M390_Poverka.dll

M393_Poverka.dll

M395_Poverka.dll

R278_Poverka.dll

RG403_Poverka.dll

S1_Poverka.dll

S474_Poverka.dll

S611_Poverka.dll

S612_Poverka.dll

SK345_Poverka.dll

CH169_Poverka.dll

CH174_Poverka.dll

CH362_Poverka.dll

CH363_Poverka.dll

CH364_Poverka.dll

CH365_Poverka.dll

CH366_Poverka.dll

CH367_Poverka.dll

CH371_Poverka.dll

AG34401_Poverka.dll

ElectricDevice_Poverka.dll

Номер версии

(идентификационный номер) ПО

2018,0,0,1

Цифровой

идентификатор ПО

66B14721

9E5929F1

C0321C2A

E874F37E

CCEBE174

ADD9E597

D123510E

6DBA01A6

774B6961

52F0CD98

E6255F32

635CDFC8

A7E0710F

8BE54F48

C22B5E25

F96AD577

11278301

11E25F62

F6157406

3535227E

F8C0397D

4D9B7F66

9E0181D8

24B4C6B8

5B7B9196

20962996

F34C5A0A

2BE1FF7B

2F176E74

3FF33941

AA2CF3FE

73CAC1EA

4CAF49E4

9614561E

AF703C5D

150D9872

8245859C

7E676ED4

5DA2BC0A

65F25134

ECD8C2A2

E91DE938

A8577C0C

ED5125D2

23E9E193

53826D4F

5B26585B

539FD607

Лист № 7

Всего листов 24

Идентификационное

наименование ПО

ElectricDevices.exe

FunctionalityCheck.exe

Generator.exe

MonitorChannel.exe

MonitorDriver.exe

ARM.exe

BaseDialog.dll

BaseFunction.dll

ChannelLibrary.dll

DriverLibrary.dll

ExternalExamination.dll

InstructionGeneral.dll

ReportDocuments.dll

ToolsLibrary.dll

MonitorUI.dll

Identification.dll

Номер версии

(идентификационный номер) ПО

2018,0,0,1

Цифровой

идентификатор ПО

8BB7AD02

73A80EA3

C1A30A82

C7B5C227

DF39F957

CC516444

C5A70EAD

ABD32BBD

E1471899

E3486591

3F4269AA

C1741D87

9B95C125

33F87F49

0477FDD1

41179200

Метрологические и технические характеристики

Метрологические характеристики комплекса приведены в таблицах 2 - 6.

Таблица 2 - Метрологические характеристики ИК АИС-1 комплекса

ИК воспроизведения напряжения постоянного тока

положительной и отрицательной полярности

ОбозначениеДиапазон (верхний предел диапазона), ВПределы допускаемой

(номер) ИК абсолютной погрешности, В

ИК 101А0,2±(2·10

-5

·U + 1·10

-6

)

2±(2·10

-5

· U + 5·10

-6

)

20 ±(2·10

-5

· U + 3·10

-5

)

200 ±(2,5·10

-5

·U + 5·10

-4

)

1000 ±(3,5·10

-5

·U + 4·10

-3

)

U - установленное значение напряжения постоянного тока, В

ИК 101Б0,2±(3·10

-5

·U + 2·10

-6

)

2 ±(2,5·10

-5

·U + 5·10

-6

)

20 ±(2,5·10

-5

·U + 4·10

-5

)

200 ±(3,5·10

-5

·U + 7·10

-4

)

1000 ±(3,5·10

-5

·U + 5·10

-3

)

ИК 101Вот 0,1000 до 1,0999 мВ±(2·10

-3

·U + 3·10

-6

) мВ

от 1,100 до 10,999 мВ±(1,5·10

-3

·U + 3·10

-6

) мВ

от 11,00 до 109,99 мВ±(1·10

-3

·U + 5·10

-6

) мВ

от 110,0 до 3500,0 мВ±(7·10

-4

·U + 5·10

-5

) мВ

ИК 101Г 0,02 ± (1,5∙10

-5

∙U + 4∙10

-8

)

0,2 ± (1,5∙10

-5

∙U + 8∙10

-8

)

2± (1,2∙10

-5

∙U + 1∙10

-6

)

20± (1∙10

-5

∙U + 4∙10

-6

)

200 ± (1,2∙10

-5

∙U + 4∙10

-5

)

1000 ± (1,3∙10

-5

∙U + 4∙10

-4

)

Лист № 8

Всего листов 24

Продолжение таблицы 2

ИК измерений напряжения постоянного тока

положительной и отрицательной полярности

ОбозначениеДиапазон (верхний предел диапазона), ВПределы допускаемой

(номер) ИК абсолютной погрешности, В

ИК 102А 0,2 ±(4·10

-5

·U + 4·10

-6

)

2 ±(4·10

-5

·U + 2·10

-5

)

20 ±(3·10

-5

·U + 2·10

-4

)

200 ±(5·10

-5

·U + 2·10

-3

)

1000 ±(5·10

-5

·U + 1·10

-2

)

ИК 102Б 0,02 ±(1,5·10

-5

·U + 5·10

-8

)

0,2 ±(1,5·10

-5

·U + 8·10

-7

)

2±(1,2·10

-5

·U + 1·10

-7

)

20±(1·10

-5

·U + 3·10

-6

)

200 ±(1,2·10

-5

·U + 3·10

-5

)

1000 ±(1,3·10

-5

·U + 3·10

-4

)

ИК воспроизведения силы постоянного тока

Диапазон (верхний предел диапазона), А

Обозначение

(trial) ИК

ИК 105А

0,002

0,02

0,2

2

20

22

Пределы допускаемой

абсолютной погрешности, А

±(4·10

-5

·I + 1·10

-8

)

±(4·10

-5

·I + 1·10

-7

)

±(6·10

-5

·I + 1,2·10

-6

)

±(1·10

-4

·I + 2·10

-5

)

±(2,5·10

-4

·I + 5·10

-4

)

±5·10

-4

·I**

I - установленное значение силы постоянного тока, А

** - для силы тока более 20 А в течение 1-2 мин

ИК 105Б 0,002 ±(5·10

-5

·I + 4·10

-8

)

0,02 ±(5·10

-5

·I + 4·10

-7

)

0,2 ±(8·10

-5

·I + 4·10

-6

)

2 ±(1·10

-4

·I + 8·10

-5

)

10 ±(3·10

-4

·I + 2·10

-3

)

ИК воспроизведения сопротивления постоянному току

Диапазон (верхний предел диапазона), Ом

Обозначение

(номер) ИК

ИК 107А

от 1∙10

-2

до 1,11∙10

5

от 1∙10

4

до 1,11∙10

8

Пределы допускаемой

абсолютной погрешности, Ом

±5·10

-5

·R

±5·10

-4

·R

R - установленное значение сопротивления постоянному току, Ом

10; 1∙10

2

;1∙10

3

; 1∙10

4

; 1∙10

5

±3·10

-5

·R

1∙10

6

±1·10

-4

·R

1∙10

7

±3·10

-4

·R

1∙10

-3

±1·10

-4

·R

1·10

-2

; 1·10

-1

; 1; 10; 1∙10

2

;1∙10

3

; 1∙10

4

; 1∙10

5

±2·10

-5

·R

1∙10

6

; 1∙10

7

; 1∙10

8

±5·10

-5

·R

Лист № 9

Всего листов 24

Продолжение таблицы 2

ИК воспроизведения СКЗ напряжения переменного тока

ОбозначениеДиапазонДиапазон частотПределы допускаемой

(номер) ИК(верхний пределабсолютной погрешности, В

диапазона), В

ИК 103А0,2от 0,1 до 20 кГц включ.±(6·10

-5

·u + 6·10

-6

)

св. 20 до 50 кГц включ.

св. 50 до 100 кГц включ.

св. 100 до 300 кГц включ.

св. 0,3 до 1 МГц включ.

±(2·10

-4

·u + 6·10

-6

)

±(4·10

-4

·u + 8·10

-6

)

±(1·10

-3

·u + 2·10

-5

)

±(2,5·10

-3

·u + 5·10

-5

)

u - установленное значение напряжения переменного тока, В

2от 0,1 до 20 кГц включ.

св. 20 до 50 кГц включ.

св. 50 до100 кГц включ.

св. 100 до 300 кГц включ.

св. 300 до 500 кГц включ.

св. 0,5 до 1 МГц включ.

20от 0,1 Гц до 20 кГц включ.

св. 20 до 50 кГц включ.

св. 50 до 100 кГц включ.

св. 100 до 300 кГц включ.

св. 300 до 500 кГц trial.

±(5·10

-5

·u + 1·10

-5

)

±(8·10

-5

·u + 1,6·10

-5

)

±(1·10

-4

·u + 2·10

-5

)

±(4·10

-4

·u + 8·10

-5

)

±(1·10

-3

·u + 2·10

-4

)

±(2,5·10

-3

·u + 5·10

-4

)

±(4·10

-5

·u + 8·10

-5

)

±(8·10

-5

·u + 1,6·10

-4

)

±(1·10

-4

·u + 2·10

-4

)

±(4·10

-4

·u + 8·10

-4

)

±(1·10

-3

·u + 2·10

-3

)

св. 0,5 до 1 МГц включ.±(2,5·10

-3

·u + 5·10

-3

)

200от 0,1 Гц до 20 кГц включ.

св. 20 до 50 кГц включ.

св. 50 до 100 кГц включ.

700от 0,1 Гц до 1 кГц включ.

св. 1 до 10 кГц включ.

св. 10 до 20 кГц включ.

св. 20 до 30 кГц включ.

ИК 103Бот 0,1 Гц до 20 кГц включ.

0,2св.

21 до 50

к

Гц

вк

лю

ч.

св. 50 до100 кГц включ.

от 0,1 Гц до 20 кГц включ.

2св.

21 до 50

к

Гц

вк

лю

ч.

св. 50 до 100 кГц включ.

от 0,1 Гц до 20 кГц включ.

20св.

21 до 50

к

Гц

вк

лю

ч.

св. 50 до 100 кГц включ.

от 0,1 Гц до 20 кГц включ.

200св.

21 до 50

к

Гц

вк

лю

ч.

св. 50 до 100 кГц включ.

700от 0,1 Гц до 20 кГц включ.

±(5·10

-5

·u + 1·10

-3

)

±(1,5·10

-4

·u + 3·10

-3

)

±(2,5·10

-4

·u + 5·10

-3

)

±(8·10

-5

·u + 8·10

-3

)

±(8·10

-5

·u + 8·10

-3

)

±(1,5·10

-4

·u + 1·10

-2

)

±(1,5·10

-4

·u + 3·10

-2

)

±(1,5·10

-4

·u + 3,3·10

-5

)

±(2,5·10

-4

·u + 4·10

-5

)

±(4·10

-4

·u + 4,8·10

-5

)

±(1,5·10

-4

·u + 6·10

-5

)

±(2,5·10

-4

·u + 8,5·10

-5

)

±(4·10

-4

·u + 1,2·10

-4

)

±(1,5·10

-4

·u + 3,3·10

-4

)

±(2,5·10

-4

·u + 5,35·10

-4

)

±(4·10

-4

·u + 8,004·10

-3

)

±(2,5·10

-4

·u + 5·10

-3

)

±(4·10

-4

·u + 8·10

-3

)

±(5·10

-4

·u + 1·10

-2

)

±(4·10

-4

·u + 4·10

-2

)

Лист № 10

Всего листов 24

Диапазон частот

Пределы допускаемой

абсолютной погрешности, В

Продолжение таблицы 2

ОбозначениеДиапазон

(номер) ИК(верхний предел

диапазона), В

ИК 104 А от 1,1

до 3,5 В

от 0,33

до1,1 В

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 40 Гц до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 3 МГц включ.

св. 3 до 5 МГц включ.

св. 5 до 10 МГц включ.

15, 20 ,30 МГц включ.

50 МГц

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 40 Гц до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 3 МГц включ.

св. 3 до 5 МГц включ.

св. 5 до 10 МГц включ.

15, 20 ,30 МГц

50 МГц

от 110

до 329,9 мВ

от 11

до 109,99 мВ

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 40 Гц до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 3 МГц включ.

св. 3 до 5 МГц включ.

св. 5 до 10 МГц включ.

15, 20 ,30 МГц включ.

50 МГц

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 40 Гц до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 3 МГц включ.

св. 3 до 5 МГц включ.

св. 5 до 10 МГц включ.

15, 20 ,30 МГц

50 МГц

±0,005·u

±0,003·u

±0,002·u

±0,003·u

±0,005·u

±0,008·u

±0,013·u

±5·10

-3

·u

±3·10

-3

·u

±2·10

-3

·u

±3·10

-3

·u

±3·10

-3

·u

±5·10

-3

·u

±5·10

-3

·u

±8·10

-3

·u

±1,3·10

-2

·u

±5·10

-3

·u

±3·10

-3

·u

±3·10

-3

·u

±3·10

-3

·u

±5·10

-3

·u

±8·10

-3

·u

±8·10

-3

·u

±1·10

-2

·u

±1,3·10

-2

·u

±5·10

-3

·u

±5·10

-3

·u

±5·10

-3

·u

±5·10

-3

·u

±5·10

-3

·u

±8·10

-3

·u

±8·10

-3

·u

±1·10

-2

·u

±2·10

-2

·u

Лист № 11

Всего листов 24

±(2·10

-3

+2·10

-3

/u+8·10

-5

·F)·u

Диапазон частот

Пределы допускаемой

абсолютной погрешности, В

Продолжение таблицы 2

ОбозначениеДиапазон

(номер) ИК(верхний предел

диапазона), В

от 1,1

до 10,999 мВ

от 0,1

до 1,0999 мВ

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 40 Гц до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 3 МГц включ.

св. 3 до 5 МГц включ.

св. 5 до 10 МГц включ.

15, 20 ,30 МГц включ.

50 МГц

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 40 Гц до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 3 МГц включ.

св. 3 до 5 МГц включ.

св. 5 до 10 МГц включ.

15, 20 ,30 МГц включ.

50 МГц

±8·10

-3

·u

±5·10

-3

·u

±5·10

-3

·u

±5·10

-3

·u

±5·10

-3

·u

±8·10

-3

·u

±8·10

-3

·u

±1·10

-2

·u

±2·10

-2

·u

±8·10

-3

·u

±8·10

-3

·u

±5·10

-3

·u

±8·10

-3

·u

±8·10

-3

·u

±1·10

-2

·u

±1·10

-2

·u

±2·10

-2

·u

±4·10

-2

·u

ИК 104Бот 0,1 до 10

от 0,05 до 0,3 ГГц включ.

от 0,1 до 3,5

св. 0,3 до 1 ГГц включ.

Обозначение

(номер) ИК

ИК 108 А

F – установленное значение частоты

Пределы допускаемой относительной погрешности установки частоты ±1 %

ИК измерений СКЗ напряжения переменного тока

ДиапазонДиапазон частотПределы допускаемой

(верхний предел абсолютной погрешности, В

диапазона), В

0,01 от 20 до 100 Гц включ. ±(1·10

-3

·u + 2·10

-5

)

от 0,1 до 0,4 кГц включ. ±(2·10

-3

·u + 1·10

-5

)

от 0,4 до 10 кГц включ.

от 10 до 20 кГц включ.

от 20 до 100 кГц включ.

от 20 до 100 Гц включ.

0,1от 20 до 100 Гц включ.

от 0,1 до 0,4 кГц включ.

от 0,4 до 10 кГц включ.

от 10 до 20 кГц включ.

от 20 до 100 кГц включ.

±(1·10

-3

·u + 1·10

-5

)

±(1,5·10

-3

·u + 1·10

-5

)

±(4·10

-3

·u + 1·10

-5

)

±(3·10

-3

·u + 2·10

-5

)

±(5·10

-4

·u + 5·10

-5

)

±(5·10

-4

·u + 5·10

-5

)

±(4·10

-4

·u + 2·10

-5

)

±(1,8·10

-3

·u + 2·10

-5

)

±(1,5·10

-3

·u + 5·10

-5

)

Лист № 12

Всего листов 24

I

±(1,8·10

-3

·u + 2·10

-4

·u

п

)

включ.

Диапазон частот

Пределы допускаемой

абсолютной погрешности, В

Продолжение таблицы 2

ОбозначениеДиапазон

(номер) ИК(верхний предел

диапазона), В

1

10

100

1000

от 20 до 100 Гц включ.

от 0,1 до 0,4 кГц включ.

от 0,4 до 10 кГц включ.

от 10 до 20 кГц включ.

от 20 до 100 кГц включ.

от 20 до 100 Гц включ.

от 0,1 до 0,4 кГц включ.

от 0,4 до 10 кГц включ.

от 10 до 20 кГц включ.

от 20 до 100 кГц включ.

от 20 до 100 Гц включ.

от 0,1 до 0,4 кГц включ.

от 0,4 до 10 кГц включ.

от 10 до 20 кГц включ.

от 20 до 100 кГц включ.

от 20 до 100 Гц включ.

от 0,1 до 0,4 кГц включ.

от 0,4 до 10 кГц включ.

от 10 до 20 кГц включ.

св. 20 до 100 кГц включ.

±(4·10

-4

·u + 4·10

-4

)

±(3·10

-4

·u + 2·10

-4

)

±(3·10

-4

·u + 5·10

-5

)

±(3·10

-4

·u + 2·10

-4

)

±(3·10

-4

·u + 3·10

-4

)

±(4·10

-4

·u + 4·10

-3

)

±(4·10

-4

·u + 2·10

-3

)

±(4,5·10

-4

·u + 5·10

-4

)

±(6·10

-4

·u + 2·10

-3

)

±(7·10

-4

·u + 3·10

-3

)

±(4·10

-4

·u + 4·10

-2

)

±(4·10

-4

·u + 2·10

-2

)

±(4,5·10

-4

·u + 5·10

-3

)

±(6·10

-4

·u + 2·10

-2

)

±(7·10

-4

·u + 3·10

-2

)

±(6·10

-4

·u + 4·10

-1

)

±(8·10

-4

·u + 2·10

-1

)

±(4,5·10

-4

·u + 5·10

-2

)

±(8·10

-4

·u + 2·10

-1

)

±(7·10

-4

·u + 3·10

-1

)

0,2;

ИК 108Б2;

10

±5·10

-3

·u

±1,5·10

-3

·u

±5·10

-4

·u

от 5 до 10 Гц включ.

св. 10 до 20 Гц включ.

св. 20 Гц до 0,1МГц

включ.

св. 0,1 до 5 МГц включ.

св. 5 до 10 МГц включ.

св. 10 до 30 МГц включ.

св. 30 до 50 МГц включ.

св. 50 до 100 МГц включ.

св. 100 до 200 МГц включ.

±1·10

-3

·u

±1,5·10

-3

·u

±2,5·10

-3

·u

±4·10

-3

·u

±1·10

-2

·u

±5·10

-2

·u

IIот 0,1 до 10

от 10 кГц до 10 МГц

включ.

св. 10 до 1000 МГц

±(1·10

-3

·u+8·10

-5

·F·u+2·10

-4

·u

п

)

Лист № 13

Всего листов 24

10;

Продолжение таблицы 2

0,1;

1;

от 5 до 10 Гц включ.

св. 10 Гц до 100 кГц включ.

св. 0,1 до 1 МГц включ.

±(5·10

-3

·u + 3·10

-3

·u

п

)

±3·10

-3

·u

п

±(5·10

-3

·u + 3·10

-3

·u

п

)

III

100

св. 1 до 3 МГц включ.

св. 3 до 5 МГц включ.

св. 5 до 10 МГц включ.

св. 10 до 20 МГц включ.

±(1·10

-2

·u + 3·10

-3

·u

п

)

±(2·10

-2

·u + 3·10

-3

·u

п

)

±(3·10

-2

·u + 3·10

-3

·u

п

)

±(5·10

-2

·u+ 3·10

-3

·u

п

)

u

п

– верхний предел диапазона измерений напряжения переменного тока

ИК воспроизведения силы переменного тока

ОбозначениеДиапазонДиапазон частотПределы допускаемой

(номер) ИК (верхний предел абсолютной погрешности,

диапазона), А

ИК 106А0,002

0,02

0,2

2

20

от 0,1 до 200 Гц

от 0,3 до 1 кГц

от 1,1 до 10 кГц

от 0,1 до 200 Гц

от 0,3 до 1 кГц

от 1,1 до 10 кГц

от 0,1 до 200 Гц

от 0,3 до 1 кГц

от 1,1 до 10 кГц

от 0,1 до 200 Гц

от 0,3 до 1 кГц

от 1,1 до 10 кГц

от 0,1 до 200 Гц

от 0,3 до 1 кГц

А

±(1,5·10

-4

·I

n

+ 3·10

-8

)

±(3·10

-4

·I

n

+ 6·10

-8

)

±(6·10

-4

·I

n

+ 2·10

-7

)

±(1,5·10

-4

·I

n

+ 3·10

-7

)

±(3·10

-4

·I

n

+ 6·10

-7

)

±(6·10

-4

·I

n

+ 2·10

-6

)

±(1,5·10

-4

·I

n

+ 3·10

-6

)

±(3·10

-4

·I

n

+ 6·10

-6

)

±(6·10

-4

·I

n

+ 2·10

-5

)

±(2,5·10

-4

·I

n

+ 5·10

-5

)

±(6·10

-4

·I

n

+ 1,2·10

-4

)

±(1,5·10

-3

·I

n

+ 3·10

-4

)

±(3·10

-4

·I

n

+ 1·10

-3

)

±(5·10

-4

·I

n

+ 1·10

-3

)

от 1,1 до 10 кГц±(5·10

-4

·I

n

+ 1·10

-3

)·F

ИК 106Б0,002

0,02

0,2

2

10

от 0,1 до 1000 Гц

от 1,1 до 5 кГц

от 5,1 до 10 кГц

от 0,1 до 1000 Гц

от 1,1 до 5 кГц

от 5,1 до 10 кГц

от 0,1 до 1000 Гц

от 1,1 до 5 кГц

от 5,1 до 10 кГц

от 0,1 до 1000 Гц

от 1,1 до 5 кГц

от 5,1 до 10 кГц

от 0,1 от 1000 Гц

от 1,1 от 5 кГц

±(5·10

-4

·I

n

+ 1·10

-7

)

±(8·10

-4

·I

n

+ 2·10

-7

)

±(2,5·10

-3

·I

n

+ 1·10

-6

)

±(5·10

-4

·I

n

+ 1·10

-6

)

±(8·10

-4

·I

n

+ 2·10

-6

)

±(2,5·10

-3

·I

n

+ 1·10

-5

)

±(5·10

-4

·I

n

+ 1·10

-5

)

±(8·10

-4

·I

n

+ 2·10

-5

)

±(2,5·10

-3

·I

n

+ 1·10

-4

)

±(8·10

-4

·I

n

+ 2·10

-4

)

±(1,5·10

-3

·

n

+ 3·10

-4

)

±(5·10

-3

·I

n

+ 1·10

-3

)

±(1·10

-3

·I

n

+ 2·10

-3

)

±(5·10

-3

·I

n

+ 5·10

-4

)

I

n

- установленное значение силы переменного тока, А

Лист № 14

Всего листов 24

ИК измерений выходного напряжения переменного тока генераторов

от 0,01 до 100

на частоте 1 кГц

±(0,1∙К

гп

+ 0,006) в диапазоне частот от 20 до

99,9 Гц

±(0,1∙К

гп

+ 0,002) в диапазоне частот от 0,1 до

9,99 кГц

±(0,1∙К

гп

+ 0,004) в диапазоне частот от 10 до

19,9 кГц

±(0,1∙К

гп

+ 0,05) в диапазоне частот от 20 до

119,9 кГц

±0,2∙К

густ

в диапазоне частот от 120 до 200 кГц

Таблица 3 - Метрологические характеристики ИК АИС-2 комплекса

Диапазон измерений, В

Обозначение

(номер) ИК

ИК 201

от 0,1 до 10

на частоте 1 кГц

Пределы допускаемой абсолютной

(относительной) погрешности, В

± [0,5 + 0,05·(u

п

/u -1)]

для u

п

= 2 В на нагрузке 50 Ом;

u

п

= 10 В на нагрузке 600 Ом

± [0,3 + 0,3·(u

п

/u -1)],

для u

п

= 0,1; 1; 100 В на сопротивлении

нагрузки не менее 1 МОм;

± 0,3 % для u=1,5·u

п

от 0,1 до 10

в диапазоне частот

от 10 Гц до 10 МГц

± [0,6 + 0,05·(u

п

/u -1)]

для u

п

= 0,2; 2 В на нагрузке 50 Ом;

u

п

= 10 В на нагрузке 600 Ом

от 100 до 150

в диапазоне частот±4 % на нагрузке 5 кОм

от 20 Гц до 100 кГц

u - установленное значение напряжения переменного тока, В

u

п

- верхний предел диапазона измерений напряжения переменного тока, В

ИК 202от 0,01 до 2

в диапазоне частот± [0,2 + 0,05·(u

п

/u -1)]

от 10 до 100 кГц

от 10 до 30

в диапазоне частот±3 % для u

п

= 100 В

от 100 кГц до 10 МГц

от 0,1 до 0,2

±4 % для u = 0,2 В

в диапазоне частот

±2 % для u

п

= 2 В

от 100 кГц до 100 МГц

п

ИК измерений выходной электрической мощности генераторов

ОбозначениеДиапазон измеренийПределы допускаемой относительной

(номер) ИК погрешности, %

ИК 203от 10

-4

до 20 Вт±4 % в диапазоне частот до 1 ГГц;

в диапазоне частот±6 % в диапазоне частот свыше 1 ГГц

от 20 МГц до 17,85 ГГц

ИК измерений параметров формы, спектра и ослабления периодических сигналов

Диапазон измерений

Пределы допускаемой абсолютной

погрешности, %

Обозначение

(номер) ИК

ИК 204

коэффициент гармоник

от 0,005 до 30 %

в диапазоне частот

от 20 Гц до 200 кГц

К

гп

– верхний предел измерений коэффициента гармоник, %

К

густ

– измеряемое значение коэффициента гармоник, %

Лист № 15

Всего листов 24

±(3·10

-2

·М + 0,15)

при частоте модуляции 1 кГц

±(3·10

-2

·∆F + 0,15)

при частоте модуляции 1 кГц

период от 1000 до 0,1 с

при входном напряжении от 0,1

до 10 В и входном

сопротивлении 1 МОм

±10 с в диапазоне измерений периода от

1000 до 100 с;

±0,1 с в диапазоне измерений периода от

100 до 0,1 с

±(0,005·Т

уст

+ 20) нс

Пределы допускаемой абсолютной

погрешности, %

Продолжение таблицы 3

ОбозначениеДиапазон измерений

(номер) ИК

ИК 205

коэффициент амплитудной

модуляции от 10 до 90 %

в диапазоне несущих частот от

100 кГц до 500 МГц и

диапазоне модулирующих частот

от 20 Гц до 60 кГц

М - коэффициент амплитудной модуляции, %

Диапазон измерений

Пределы допускаемой абсолютной

погрешности, Гц

ИК 206

девиация частоты

от 10 кГц до 1 МГц

в диапазоне несущих частот от

0,5 до 1000 МГц и диапазоне

модулирующих

частот от 20 Гц до 60 кГц

∆F - девиация частоты, Гц

ОбозначениеДиапазон измерений, Гц

(номер) ИК

ИК 209частота сигнала от 10 Гц до 100

МГц

при входном напряжении

от 0,1 до 10 В

и входном сопротивлении

1 МОм;

частота от 0,1 до 17,85 ГГц

при входном напряжении от 0,1

до 10 В , мощности входного

сигнала от 0,02 до 4 мВт и

входном сопротивлении 50 Ом

Диапазон измерений, с

Пределы допускаемой абсолютной

погрешности ,Гц

±0,03 Гц в диапазоне частот

от 10 Гц до 10 кГц;

±0,01 Гц в диапазоне частот

св. 10 кГц до 1 МГц включ.;

±0,1 Гц в диапазоне частот

св. 1 до 20 МГц включ.;

±1 Гц в диапазоне частот

св. 20 до 200 МГц включ.;

±8 Гц в диапазоне частот

св. 0,2 до 1,6 ГГц включ.;

±1 Гц в диапазоне частот

св. 1,6 до 10 ГГц включ.;

±2 Гц в диапазоне частот

св. 10 до 17,85 ГГц

Пределы допускаемой абсолютной

погрешности, с

ИК 219

период от 1 мс до 1000 с

Диапазон воспроизведения, с

Пределы допускаемой абсолютной

погрешности, В

±(0,08·u ) В

амплидуда от 0,5 до 10 В

в диапазоне частот

п

от 0,001 Гц до 1 МГц

Т

уст



установленная длительность предела записи сигнала

u

п

– установленный предел измерений напряжения переменного тока

Лист № 16

Всего листов 24

±10

-2

·F Гц

Продолжение таблицы 3

ИК измерений временных и амплитудных характеристик сигналов

Обозначение

(номер) ИК

Диапазон измерений

Пределы допускаемой относительной

погрешности, %

ИК 207

±5 %

ИК 208

длительность

от 3·10

-7

до 10

-3

с

с частотой повторения

импульсов от 50 Гц до 50 кГц

длительность

от 3·10

-7

до 10

-3

с

с частотой повторения

импульсов от 50 Гц до 50 кГц

±10 % при длительности импульсов

свыше 1 мкс до 1 мс;

±25 % при длительности импульсов

от 0,3 мкс до 1 мкс

Диапазон измерений

амплитуда от 0,1 до 20 В

на сопротивлении нагрузки

50 Ом (при скважности более 2)

Пределы допускаемой абсолютной

погрешности, В

±(0,1А + 0,225) В

для амплитуды от 0,1 до 10 В,

при выходном импедансе 50 Ом;

±(0,1А + 0,45) В

для амплитуды от 10 до 20 В

при выходном импедансе 1 кОм

А – значение амплитуды импульсов, В

ИК воспроизведения параметров формы и спектра периодических сигналов

Диапазон воспроизведения

Пределы допускаемой абсолютной

погрешност, Гц

Обозначение

(номер) ИК

ИК 213

частота от 20 Гц до 2,0 МГц

при напряжении не менее 2,5 В

на внешней нагрузке 50 Ом и

коэффициенте гармоник

не более 0,5 %

Диапазон воспроизведения

Обозначение

(номер) ИК

ИК 215

частота от 9 кГц до 17,85 ГГц

при входном напряжении 0,1 В

(опорный уровень) на внешней

нагрузке 50 Ом и коэффициенте

амплитудной модуляции от 5 до

70 %

Пределы допускаемой относительной

погрешности, %

±1,5·10

-5

% от значения частоты сигнала

±1,0 дБ опорного уровня напряжения

±5 % при коэффициентах амплитудной

модуляции от 5 до 50 % и частоте

модуляции 1 кГц;

±10 % при коэффициентах амплитудной

модуляции от 50 до 90 % и частоте

модуляции 1 кГц

±0,06дБдо20дБдляFот0,1до 10МГц;

±0,16дБдо60дБдля(0,1-10)МГц;

±0,7дБдо90дБдля(0,1-1200) МГц;

±1,62дБ до100дБдля (0,1-1200)МГц;

±0,08дБдо20дБдля(0,01-17,85) ГГц;

±0,36дБдо60дБдля(0,01-17,85) ГГц;

±1,1дБдо90дБдля(0,01-17,85) ГГц.

Лист № 17

Всего листов 24

±(1·10

-2

∙M + 0,05)

при частоте модуляции 1 кГц в

диапазоне несущих частот от 10 кГц до

25 МГц

±(1·10

-2

∙∆F + 0,05)

при частоте модуляции 1 кГц

Продолжение таблицы 3

ОбозначениеДиапазон воспроизведения

(номер) ИК

Пределы допускаемой абсолютной или

относительной погрешности

ИК 216коэффициентамплитудной

модуляции от 0,1 до 100 %

на несущих частотах 1·10

4

;

3,5·10

4

; 1·10

5

; 3,5·10

5

; 1·10

6

; 4·10

6

;

1·10

7

; 2,5·10

7

; 4·10

7

Гц

ИК 217 девиация частоты

от 10 до 1000 кГц

на несущих частотах

10 и 50 МГц

ИК 218угол фазового сдвига

от 0 до 360˚ при нулевых

ослаблениях выходных

напряжений в диапазоне частот

от 20 Гц до 10 МГц

±0,03˚ в диапазоне частот

от 20 до 10

4

Гц;

±0,05˚ в диапазоне частот

свыше 10

4

до 10

6

Гц;

±0,1˚ в диапазоне частот

свыше 10

6

до 10

7

Гц

ИК воспроизведения (измерений) частоты периодических сигналов

частота 1 и 5 МГц

на нагрузке 50 Ом

с напряжением не менее 0,8 В

частота 1 и 5 МГц

1·10

-11

за 1 с;

1·10

-12

за 10 и 100 с

±(8,0·10

-9

·τ + 3·10

-9

) с

Таблица 4 - Метрологические характеристики ИК АИС-3 комплекса

Обозначение

(номер) ИК

Диапазон измерений

Пределы допускаемой относительной

погрешности

ИК 301

±5,0·10

-12

за 12 месяцев

СКО двухвыборочное отклонение

частоты через 2 ч после включения

±1,0·10

-11

за 1 с;

±6,0·10

-12

за 10 с;

±3,0·10

-12

за 100 с

ИК 303

±2,5 дБ установки

±5·10

-8

напряжения

частота от 10 Гц до 100 МГц

напряжением от 0,1 до 1 В на

нагрузке 50 Ом

от 0,1 до 17,85 ГГц мощностью

от 0,1 до 1 мВт на нагрузке 50 Ом

±2,5 дБ установки

мощности

ИК 302

ИК воспроизведения длительности импульсов интервала времени между импульсами

ИК 306интервал времени между

импульсами от 1·10

-8

до 10 с

с дискретностью 10 нс и

амплитудой импульсов

не менее 2 В на нагрузке 50 Ом

τ – длительность импульса, с

Лист № 18

Всего листов 24

Продолжение таблицы 4

ИК воспроизведения проходящей мощности периодических сигналов

ОбозначениеДиапазон воспроизведения

(номер) ИК

Пределы допускаемой относительной

погрешности

ИК 307проходящая мощность

от 0,5 до 10 мВт

на нагрузках:

50 Ом±3 %, на частотах: 0,02; 0,03; 0,1; 0,15;

0,2; 0,25; 0,5; 0,75; 1,0; 1,25; 1,5; 1,75;

2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0;

5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5;

10,0; 11,0; 12,0; 13,0; 14,0; 15,0; 16,0;

17,0; 17,85 ГГц

75 Ом±3 %, на частотах: 0,02; 0,03; 0,1; 0,15;

0,2; 0,25; 0,5; 0,75; 1,0; 1,25; 1,5; 1,75;

2,0; 2,25; 2,5; 2,75; 3,0 ГГц

ИК измерений КСВН и ослабления периодических сигналов

±(5·К+1) %

ИК 308КСВН от 1,05 до 5

в коаксиальном тракте сечением

7/3,04 в диапазоне частот

от 0,01 до 17,85 ГГц

ослабление от 0 до 65 дБ

±(0,015·А +0,65) дБ

К – значение измеряемого КСВН;

А – значение измеряемого ослабления

Таблица 5 - Метрологические характеристики ИК АИС-4 комплекса

ИК измерений временных и амплитудных характеристик импульсных сигналов

ОбозначениеДиапазон измерений

(номер) ИК

Пределы допускаемой абсолютной

погрешности

ИК 401Адлительность импульсов

от 5 нс до 5 с

период повторения

от 5 нс до 10 с

временной сдвиг

от 5 нс до 10 с

±(0,04·Т

х

+0,05·10

-9

) с

в диапазоне Тх от 5·10

-9

до 1·10

-8

с;

±(5·10

-7

· Т

х

+2·10

-9

) с

в диапазоне Т

х

от 1·10

-8

до 10 с

Т

х

- значение измеряемого временного интервала, с

ИК 401Б±(1,8·10

-3

·U +3·10

-3

) В при длительности

амплитуда импульсов импульса более 5 нс и U

п

=1 В с выносным

от 6 мВ до 5 Встробоскопическим пробником;

при входном сопротивлении±(1,7·10

-3

·U + 4·10

-4

) В при длительности

50 Ом;импульса более 50 нс и U

п

=0,1 В;

амплитуда импульсов ±(7·10

-3

·U + 4·10

-3

) В при длительности

от 6 мВ до 100 Вимпульса более 50 нс и U

п

=1 В;

при входном сопротивлении±(7·10

-3

·U + 4·10

-2

) В при длительности

1 МОм импульса более 50 нс и U

п

=10 В;

±(7·10

-3

·U + 0,4) В при длительности

импульса более 50 нс и U

п

=100 В

U - значение измеряемой амплитуды импульсов, В

U

п

- верхний предел диапазона измерений напряжения, В

Лист № 19

Всего листов 24

(номер) ИК

абсолютной погрешности

Продолжение таблицы 5

ОбозначениеДиапазон измерений

Пределы допускаемой

ИК 401Вдлительность фронта импульсоввремя нарастания переходной

от 1,5 нс до 10 мсхарактеристики не более 0,5 нс

ИК 402амплитуда импульсов

от 400 мкВ до 100 В

на нагрузке 1 МОм;

±(3·10

-3

·U+ 3·10

-6

) В

амплитуда

от 400 мкВ до 5 В на

нагрузке 50 Ом

ИК 403АДлительность фронта импульсовдлительность фронта:

для амплитуды 12 В не более 0,14 нс; 3 нс

для амплитуды 60 Вне более 1 нс; 10 нс

ИК 403Бпериод повторения±1·10

-3

∙Т

у

с

от 0,5 нс до 5 с

Т

у

– значение установленного периода повторения импульсов, с

ИК 403Ввыброс на вершине, %, не более:выброс на вершине

при длительности фронта 0,14 нс; не более 5 %

при длительностях фронта 1, 3, 10 нс не более 3 %

неравномерность вершины, %, не более: неравномерность вершины

при длительности фронта 0,14 нс; не более 5 %

при длительностях фронта 1, 3, 10 нс не более 2 %

ИК измерений напряжения постоянного тока

ИК 404

от 0,02 до 100 В±0,0006



U В

Таблица 6 - Метрологические характеристики ИК АИС-5 комплекса

ИК воспроизведения напряжения постоянного тока

положительной и отрицательной полярности

ОбозначениеВерхний предел диапазонаПределы допускаемой

(номер) ИК воспроизведения, В абсолютной погрешности, В

ИК 501 0,2 ±(1·10

-3

·U + 1·10

-4

)

2 ±(5·10

-4

·U + 2·10

-4

)

20±(5·10

-4

·U + 1·10

-3

)

200±(1·10

-3

·U + 2·10

-2

)

600±(1·10

-3

·U + 1,8·10

-1

)

U - установленное значение напряжения постоянного тока, В

ИК воспроизведения силы постоянного тока

Верхний предел диапазона, А

Обозначение

(номер) ИК

ИК 502

0,02

0,2

2

20

50

Пределы допускаемой

абсолютной погрешности, А

±(1·10

-3

·I + 2·10

-6

)

±(1·10

-3

·I + 2·10

-5

)

±(1·10

-3

·I + 2·10

-4

)

±(2,5·10

-3

·I + 5·10

-3

)

±(2,5·10

-3

·I + 5·10

-2

)

I - установленное значение силы постоянного тока, А

Лист № 20

Всего листов 24

переменного тока

Пределы допускаемой

абсолютной погрешности, В

Продолжение таблицы 6

ИК воспроизведения СКЗ напряжения

ОбозначениеДиапазонДиапазон частот

(номер) ИК(верхний предел

диапазона), В

ИК 5030,2от 10 до 20 Гц включ.

св. 20 до 10 кГц

±(3·10

-3

·u + 2·10

-4

)

±(2·10

-3

·u + 2·10

-4

)

2

±(3·10

-3

·u + 4·10

-4

)

±(2·10

-3

·u + 4·10

-4

)

±(1·10

-3

·u + 4·10

-4

)

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 0,04 до 1,2 кГц

включ.

св. 1,2 до 10 кГц

20

±(2·10

-3

·u + 4·10

-4

)

±(3·10

-3

·u + 4·10

-3

)

±(2·10

-3

·u + 3·10

-3

)

±(1·10

-3

·u + 3·10

-3

)

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 0,04 до 1,2 кГц

включ.

св. 1,2 до 10 кГц

150

±(2·10

-3

·u + 4·10

-3

)

±(3·10

-3

·u + 3·10

-2

)

±(2·10

-3

·u + 3·10

-2

)

±(1·10

-3

·u + 3·10

-2

)

от 10 до 20 Гц включ.

св. 20 до 40 Гц включ.

св. 0,04 до 1,2 кГц

включ.

св. 1,2 до 10 кГц

от 20 до 1,2 кГц

600

ИК 505от 1·10

3

до 3·10

4

50 Гц

±(2·10

-3

·u + 3·10

-2

)

±(3·10

-3

·u + 6·10

-1

)

±0,25·u

u - установленное значение напряжения переменного тока, В

ИК воспроизведения силы переменного тока

Обозначение

(номер) ИК

Верхний предел

диапазона, А

Диапазон частот

Пределы допускаемой

абсолютной погрешности, А

ИК 504

0,02

±(3·10

-3

·In + 1·10

-5

)

±(2·10

-3

·In + 6·10

-6

)

от 10 до 20 Гц включ.

св. 0,02 до 1,2 кГц

включ.

св 1,2 до 12 кГц

0,2

±(2·10

-3

+ 5·10

-4

/F)·In +1·10

-5

)

±(3·10

-3

·In + 1·10

-4

)

±(2·10

-3

·In + 6·10

-5

)

от 10 до 20 Гц включ.

св. 0,02 до 1,2 кГц

включ.

св 1,2 до 12 кГц

от 10 до 20 Гц включ.

2

±(2·10

-3

+ 5·10

-4

/F)·In +1·10

-4

)

±(3·10

-3

·In + 1·10

-3

)

±(2·10

-3

·In + 6·10

-4

)

св. 0,02 до 1,2 кГц

включ.

св 1,2 до 12 кГц

20

от 10 до 20 Гц включ.

св. 0,02 до 1,2 кГц

50

от 10 до 20 Гц включ.

св. 0,02 до 1,2 кГц

±(2·10

-3

+ 5·10

-4

/F)·In +1·10

-3

)

±(4·10

-3

·In + 1·10

-2

)

±(2,5·10

-3

+1,5·10

-2

/F)·In +6·10

-4

)

±(4·10

-3

·In + 5·10

-2

)

±(2,5·10

-3

+ 1,5·10

-2

/F)·I n+5·10

-2

)

In - установленное значение силы тока, А

F – установленное значение частоты, Гц

Пределы допускаемой относительной погрешности установки частоты ±1 %.

Лист № 21

Всего листов 24

Наименование характеристики

от 18 до 23;

Таблица 7 - Основные технические характеристики комплекса

Значение

характеристики

(220



22)

30

3500

3640х1430х1630

4205



1305



1625

3075



1305



1625

2510



1305



1625

2270



2740



1937

Напряжение питания от сети переменного тока частотой (50 Гц), В

Потребляемая мощность, кВ·А, не более

Масса, кг, не более

Габаритные размеры АИС комплекса (длина × ширина × высота), мм, не

более:

АИС-1

АИС-2

АИС-3

АИС-4

АИС-5

Условия эксплуатации:

температура окружающего воздуха для АИС-1 комплекса,˚С

температура окружающего воздуха для АИС-2, АИС-3, АИС-4, АИС-5

комплекса,˚С

относительная влажность воздуха при температуре 25 ˚С, %

атмосферное давление, кПа

от 15 до 25;

(65±15);

84-106

Знак утверждения типа

наносится на лицевые панели АИС комплекса в виде наклейки и на титульные листы

руководств по эксплуатации типографским способом.

Комплектность средства измерений

Наименование

Обозначение

Количество

Таблица 8 - Комплектность средства измерений

ЯНТИ.411739.001

1 шт.

Комплекс

автоматизированный метрологического

обслуживания ВВТ Космических войск 14Б328

в

составе:

АИС-1 с комплектом ЗИП

АИС-2 с комплектом ЗИП

ЯНТИ.411711.030

ЯНТИ.411711.031

1 шт.

АИС-3 с комплектом ЗИП

АИС-4 с комплектом ЗИП

АИС-5 с комплектом ЗИП

Программное обеспечение. Спецификация

РМ по управлению комплексом

РМ по диагностированию неисправных СИ

Руководство по эксплуатации

Формуляр

Методика поверки

ЯНТИ.411711.032

ЯНТИ.411711.033

ЯНТИ.411711.034

ЯНТИ.00853

ЯНТИ.468332.126

ЯНТИ.301313.058

ЯНТИ.411739.001РЭ

ЯНТИ.411739.001ФО

ЯНТИ.411739.001МП

1 шт.

1зкз.

1 экз.

Лист № 22

Всего листов 24

Перечень СИ, входящих в комплект поставки комплекса, приведен в таблице 9.

6

шт.

ЗИП

3

шт.

ЗИП

1 шт.

ЗИП

Таблица 9

НаименованиеОбозначение (тип)Количество

Н5-3

2 шт.

1 шт.

В2-43

1 шт.

МС 3070М

1 шт.

ЗИП

1 шт.

ЗИП

1 шт.

ЗИП

1 шт.

ЗИП

МС 3050М

МС 3080

Д1-25

СИ АИС-1 комплекса

Калибратор универсальныйН4-17

Калибратор переменного напряжения

широкополосный

Вольтметр-калибратор постоянного

напряжения

Мультиметр цифровой34401А

Комплект преобразователей напряжения В9-25

Преобразователь напряжения В9-26

Преобразователь напряжения В9-27

Мера электрического сопротивления

постоянного тока многозначная

Мера электрического сопротивленияР4013

Мера электрического сопротивленияР4023

Мера электрического сопротивленияР4033

Магазин сопротивления Р40102

Мультиметр3458А

Генератор сигналов высокочастотный РГ4-03

Делитель напряжения постоянного тока Р3027-1

Мера отношения напряжений Н4-8

Мера напряжения Н4-100

Меры сопротивления Н4-12МСМ

Мера электрического сопротивления

однозначная

Мера электрического сопротивления

однозначная

Прибор для измерения ослабления

ступенчатый

СИ АИС-2 комплекса

Мультиметр цифровой34401А

Генератор сигналов высокочастотный Г4-229

Установка для измерения ослабленийД1-24/1

Генератор сигналов высокочастотный Г4-230

Осциллограф цифровой запоминающий АКИП-72205А

1 шт.

Лист № 23

Всего листов 24

81150А

Количество

1 шт.

R&S RSC

1 шт.

ЗИП

1 шт.

ЗИП

1 шт.

ЗИП

1 шт.

ЗИП

1 шт.

ЗИП

1 шт.

ЗИП

8483А

1 шт.

формы

Продолжение таблицы 9

НаименованиеОбозначение (тип)

Измеритель модуляции СК3-49/1

Анализатор спектра СК4-99

Измеритель нелинейных искажений С6-22

Генератор импульсов

сложной/произвольной формы

Частотомер53220А

Частотомер электронно-счетный53150А

Блок измерительный ваттметра N1914A

Преобразователь измерительный

термоэлектрический ваттметровN8481А

поглощаемой мощности

Преобразователь измерительный

термоэлектрический ваттметровN8481В

поглощаемой мощности

Установка измерительная эталонная К2-83

Установка измерительная эталонная К2-85

Осциллограф универсальный С1-157

Измеритель разности фаз Ф2-34

Усилитель высокочастотный У3-33

Аттенюатор высокочастотный

ступенчатый

Комплект преобразователей напряжения В9-25

Преобразователь напряжения В9-27

СИ АИС-3 комплекса

Ваттметр поглощаемой мощностиМ3-22А

Генератор сигналов высокочастотный Г4-230

Генератор сигналов высокочастотный Г4-229

Приемник-компаратор ЧК7-56

Ваттметр проходящей мощности РМХ18-002

Стандарт частоты и времени Ч1-83/3

Измеритель КСВН и ослаблений Р2-140

Преобразователь измерительный

ваттметров поглощаемой мощности

Нановольтметр/микроомметр34420А

СИ АИС-4 комплекса

Установка измерительнаяК2С-62А

Вольтметр импульсного напряжения В4-24/1

Генератор сигналов сложной/произвольной

81150А

1 шт.

Частотомер53220А

Мультиметр цифровой34401А

Осциллограф С1-137

СИ АИС-5 комплекса

Мультиметр цифровой34401А

Калибратор универсальный Н4-11

Меры сопротивления Н4-12МС

1 шт.

Лист № 24

Всего листов 24

Сведения о методиках (методах) измерений

приведены в разделе 7 руководства по эксплуатации

ЯНТИ.411739.001РЭ

.

Нормативные и технические документы, устанавливающие требования к комплексу

автоматизированному метрологического обслуживания ВВТ Космических войск 14Б328

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений

постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений

переменного электрического напряжения до 1000 В в диапазоне частот от 10

-2

до 10

9

Гц

ГОСТ Р 8.851-2013 ГСИ Государственная поверочная схема для средств измерений

ослабления электромагнитных колебаний до 120 дБ в диапазоне частот от 0 до 178 ГГц

ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений

коэффициента амплитудной модуляции высокочастотных колебаний

ГОСТ 8.110-97 ГСИ. Государственная поверочная схема для средств измерений

коэффициента гармоник от 0,003 до 100 % в диапазоне частот от 20 Гц до 199,9 кГц

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений

электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений

мощности и напряжения переменного тока синусоидальных электромагнитных колебаний

ГОСТ 8. 813-2013 ГСИ. Государственная поверочная схема для средств измерений

волновогосопротивления,комплексныхкоэффициентовотраженияипередачив

коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц

ГОСТ 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений

силы переменного электрического тока от 1·10

-8

до 100 А вдиапазоне частот от 1·10

-1

до

1·10

6

Гц

Приказ Федерального агентства по техническому регулированию и метрологии от 01

октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств

измерений силы постоянного электрического тока в диапазоне от 1∙10

-16

до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии

от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для

средств измерений электрического сопротивления»

Приказ Федерального агентства по техническому регулированию и метрологии от 31

июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств

измерений времени и частоты»

ЯНТИ.411739.001ТУ«Комплексавтоматизированныйметрологического

обслуживания ВВТ Космических войск 14Б328»

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
25055-03	Комплекс измерительно-вычислительный	ПИК-35К	ЗАО "Приз", г.Москва	2 года	Перейти
66984-17	Комплекс автоматизированный измерительно-вычислительный	ТМСА 1.0-3.0 Б 062	ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург	2 года	Перейти
34676-07	Комплекс измерительно-вычислительный	21-05-04-АИИКУУПВ	ООО "Энергоинновация", г.Уфа	3 года	Перейти
32942-06	Измерители свободного газа в нефти радиоизотопные	РИСГН-1М	ООО "Комплекс-ресурс", г.С.-Петербург	1 год	Перейти
34485-07	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Урало-Сибирские магистральные нефтепроводы им.Д.А.Черняева". Измерительно-информационный комплекс НПС "Канаши"	Нет данных	ЗАО "ОРДИНАТА", г.Москва	4 года	Перейти

Заказать поверкуКомплекс автоматизированный метрологического обслуживания ВВТ Космических войск 14Б328ГРСИ 82425-21

Заказать поверку
Комплекс автоматизированный метрологического обслуживания ВВТ Космических войск 14Б328
ГРСИ 82425-21
