Измеритель перемещений (деформаций) автоматический ИДА-300, ГРСИ 82365-21
Номер госреестра:
82365-21
Наименование СИ:
Измеритель перемещений (деформаций) автоматический
Обозначение типа:
ИДА-300
Производитель:
Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
4
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «28» июля 2021 г. № 1512
Лист № 1
Регистрационный № 82365-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измеритель перемещений (деформаций) автоматический ИДА-300
Назначение средства измерений
Измеритель перемещений (деформаций) автоматический ИДА-300 предназначен для
измерений продольной деформаций образцов и изделий из различных материалов (металлов,
пластмасс, композитов и др.) в процессе испытания их на растяжение или сжатие статической
силой.
Описание средства измерений
Принцип действия измерителя перемещений (деформаций) автоматического ИДА-300
(далее по тексту - измеритель) основан на преобразовании изменения длины испытываемого
образца в процессе нагружения в электрический сигнал, пропорциональный деформации
образца. Полученныйсигнал обрабатывается, ирезультатыизмерений перемещения
(деформации) выводятся на экран пульта оператора.
Измеритель состоит из следующих составных частей:
- модуль измерений перемещений (деформаций);
- блок управления приводом;
- пульт оператора.
Конструктивно модуль измерений перемещений (деформаций) представляет собой
систему, следящую за перемещением двух измерительных кареток в процессе нагружения
образца. Для этого в корпусе модуля измерений перемещений (деформаций) установлены два
независимых электропривода, которые приводят в движение ходовые винты перемещения
измерительных кареток. При этом в процессе измерения перемещений (деформаций) захваты
измерительных кареток установлены на испытуемом образце посредством ножей, а каждая
каретка через датчик силы жестко связана с преобразователем линейных перемещений. При
изменении длины образца в процессе деформирования захваты измерительных кареток
перемещаться вместе с образцом и воздействуют на датчики силы. Сигнал с датчиков силы
активирует электроприводы ходовых винтов, которые обеспечивают перемещение кареток до
снятия усилий на датчиках силы. При перемещении кареток происходит смещение подвижных
элементовпреобразователейлинейныхперемещенийипроизводитсяпреобразование
линейного перемещения каждой каретки в электрические сигналы, пропорциональные
линейному перемещению кареток, которые поступают для обработки в пульт оператора.
Изменение длины образца (деформация) определяется как сумма показаний перемещений
измерительных кареток.
Пульт оператора представляет собой микропроцессорный блок, который осуществляет
прием, обработку и визуализацию измерительной информации от преобразователей линейных
перемещений, а также управляет режимами работы измерителя.
Нанесение знака поверки на измеритель перемещений (деформаций) автоматический
ИДА-300 не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Общий вид измерителя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 4

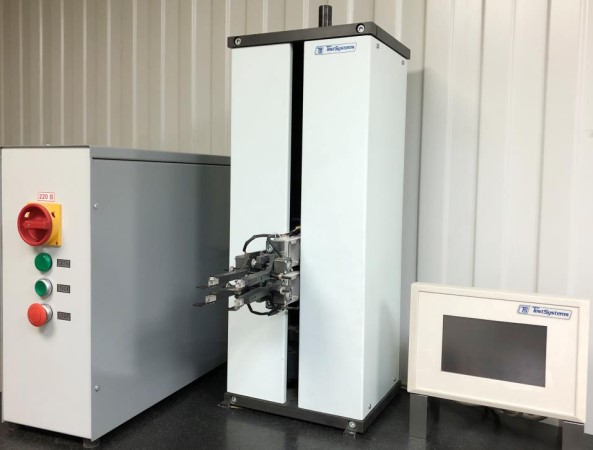

Рисунок 1 – Общий вид измерителя перемещений (деформаций) автоматического ИДА-300
а) пломбировка в виде клеймаб) пломбировка наклейкой
Рисунок 2 – Схема пломбировки пульта оператора от несанкционированного доступа
Программное обеспечение
Измеритель функционирует под управлением встроенного программного обеспечения
(далее – ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора,
хранения, обработки и представления измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО измерителя представлены в таблице 1.
Таблица 1 –Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО*
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
Р_1.01L
1.01L.01
0x1F32
алгоритм CRC16
*1.01L – метрологически значимая часть ПО;
01 – метрологически не значимая часть ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «средний» в
соответствии с рекомендациями Р 50.2.077-2014.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
±0,01
±0,5
от 10 до 200
±0,5
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений перемещений (деформаций), мм
от 0 до (300-L
0
)
Пределы допускаемой абсолютной погрешности измерений перемещений
(деформаций) в диапазоне от 0 до 2 мм, включ., мм
Пределы допускаемой относительной погрешности измерений
перемещений (деформаций) в диапазоне св. 2 мм до наибольшего предела
измерений, %
Диапазон установки начальной расчетной длины образца (базовой длины)
L
0
, мм
Пределы допускаемой относительной погрешности установки начальной
расчетной длины образца (базовой длины), %
260
465
800
185
480
465
- высота
пульта оператора:
- ширина
- глубина
- высота
- модуль измерений перемещений (деформаций)
- блок управления приводом
- пульт оператора
Значение
0,1
Таблица 3 –Основные технические характеристики
Наименование характеристики
Активирующее усилие, Н, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
от +15 до +25
от 45 до 80
от 84 до 106
от 207 до 253
от 49 до 51
200
- относительная влажность воздуха (без конденсации), %
- атмосферное давление, кПа
Параметры электрического питания от сети переменного тока:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, Вт
Габаритные размеры, мм:
модуль измерений перемещений (деформаций)
- ширина
- глубина
- высота
блок управления приводом:
- ширина
- глубина
260
105
180
Масса измерителя, кг:
Вероятность безотказной работы за 1000 часов
Полный средний срок службы, лет
45
28
1,4
0,92
10
Лист № 4
Всего листов 4
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и
методом офсетной печати на табличку, прикрепляемую к корпусам: измерителя, блока
управления приводом и пульта оператора.
Комплектность средства измерений
ИДА-300
1
ИДА-300.000.000 РЭ
ИДА-300.000.000 ИО
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Измеритель перемещений (деформаций)
автоматический
Блок управления приводом
ИДА-300.020.000
ПО-10.000.000
1
1
1
1
Пульт оператора
Измеритель перемещений (деформаций)
автоматический ИДА. Руководство по эксплуатации
Измеритель перемещений (деформаций)
автоматический ИДА. Инструкция оператору
Методика поверки
МП ТМС-033/20
1
Сведения о методиках (методах) измерений
приведены в п. 1.4 документа ИДА-300.000.000 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителю
перемещений (деформаций) автоматическому ИДА-300
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального
агентства по техническому регулированию и метрологии от 29.12.2018 № 2840
