Система измерительная автоматизированной системы контроля уровня жидкости в хранилищах флотореагентов АО "ЕВРАЗ ЗСМК" -, ГРСИ 82336-21
Номер госреестра:
82336-21
Наименование СИ:
Система измерительная автоматизированной системы контроля уровня жидкости в хранилищах флотореагентов АО "ЕВРАЗ ЗСМК"
Обозначение типа:
-
Производитель:
Общество с ограниченной ответственностью "ЕвразТехника" (ООО "ЕвразТехника"), Кемеровская обл., г. Новокузнецк
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
РИЦ079
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «23» июля 2021 г. № 1468
Лист № 1
Регистрационный № 82336-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная автоматизированной системы контроля уровня жидкости в
хранилищах флотореагентов АО «ЕВРАЗ ЗСМК»
Назначение средства измерения
Система измерительная автоматизированной системы контроля уровня жидкости в
хранилищах флотореагентов АО «ЕВРАЗ ЗСМК» (далее - ИС АСУТП) предназначена для
измерения уровня флотореагентов, контроля технологических параметров, их отображения и
хранения, диагностики состояния оборудования, формирования сигналов управления и
регулирования, формирования сигналов предупредительной и аварийной сигнализации.
Описание средства измерений
ИС АСУТП является средством измерений единичного производства.
ИС АСУТП представляет собой многофункциональную трехуровневую систему с
централизованным управлением и распределенной функцией измерений.
– 1-й уровень включает в себя измерительный модуль ввода 6ES7 331-7KF02-0АВ0 из состава
контроллера программируемого (PLC) SIMATIC S7-300, образующий измерительные каналы (ИК).
По типувходного сигнала ИК измеряют унифицированный сигнал постоянного тока в диапазоне от
4 до 20 мА.
– 2-й уровень включает в себя процессорные модули сбора и обработки данных (CPU) CPU
315- 2PN/DP.
– 3-й уровень представляет собой информационно-вычислительный комплекс (ИВК),
состоящий из: сервера сбораиобработки данных, сервера визуализации технологического процесса
автоматизированного рабочего места, устройств сетевой коммуникации.
Принцип действия ИС АСУТП основан на непрерывном измерении унифицированных
сигналов 4-20 мА, их обработки, визуализации и выдачи управляющих сигналов.
Первичные измерительные преобразователи (далее – ПИП, не входят в состав ИС АСУТП)
преобразуют текущие значения параметров технологических процессов в унифицированные
электрические сигналы силы постоянного тока от 4 до 20 мА.
ИС АСУТП осуществляет прием измерительных сигналов технологических процессов
следующим образом:
– аналоговые электрические сигналы от ПИП поступают на входы измерительного модуля
аналогового ввода. Модуль осуществляет аналого-цифровое преобразование в цифровой код;
– CPU циклически опрашивает модуль аналогового ввода, производит сбор и обработку
данных в цифровом виде, осуществляет преобразование измеренных значений сигналов в значения
физических величин;
– далее информация о значениях физических параметров технологического процесса в
неизменном виде поступает на ИВК, где регистрируется в базах данных серверов и отображается
на мнемосхемах, гистограммах и трендах в единицах физических величин.
ИС АСУТП обеспечивает выполнение следующих функций:
– автоматизированноеизмерение,регистрация,обработка,контроль,хранениеи
отображение параметров технологического процесса;
– предупредительная и аварийная сигнализация при выходе параметров технологического
процесса за установленные границы и при обнаружении неисправности в работе оборудования;
Лист № 2
Всего листов 6

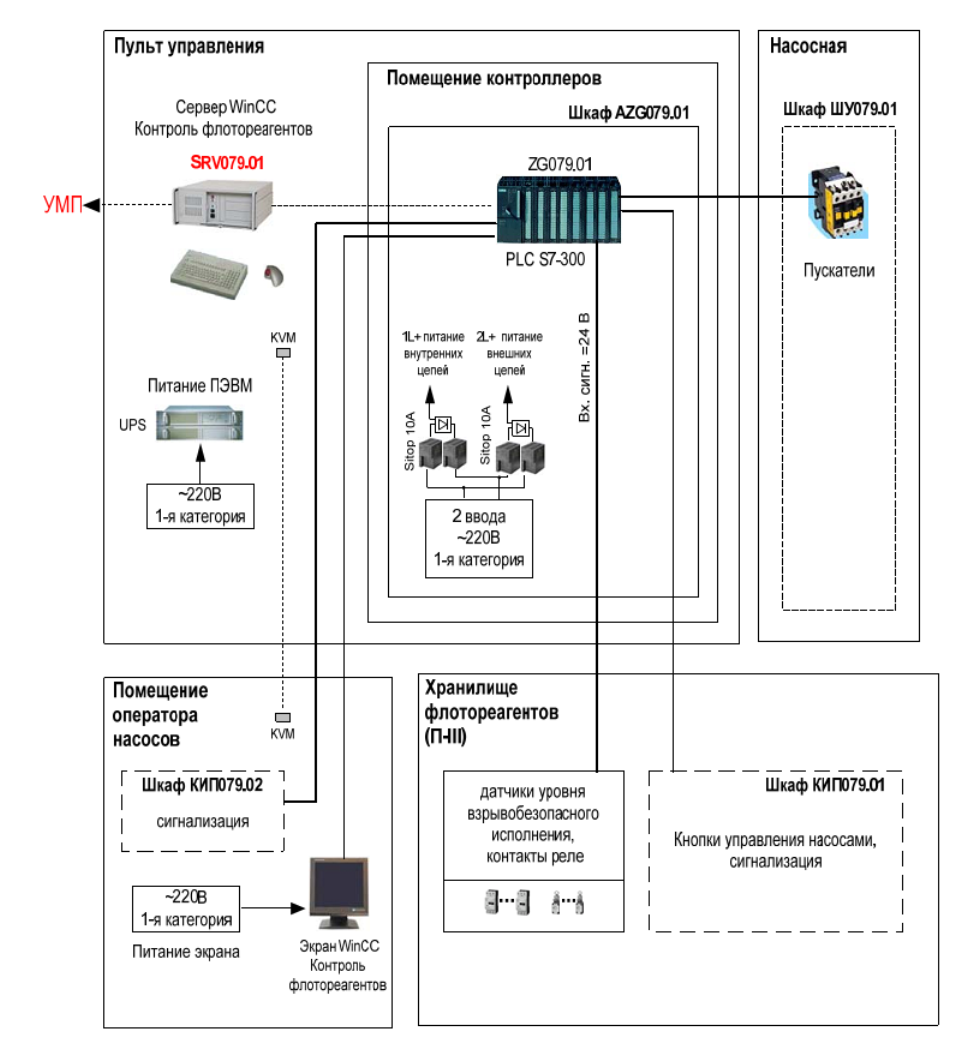

Рисунок 1 - Структурная схема ИС АСУТП
Все компоненты ИС АСУТП размещаются в специализированных запираемых шкафах,
размещенных в специальных помещениях, имеющие ограничение доступа.
– управление технологическим процессом в реальном масштабе времени;
– самодиагностика;
– автоматическое составление отчетов и рабочих (режимных) листов;
– защита системной информации от несанкционированного доступа к программным
средствам и изменения установленных параметров;
– ведение журнала событий технических и программных средств;
– обеспечение единого времени компонентов системы.
ИК ИС АСУТП имеют простую структуру, которая позволяет реализовать прямой метод
измерений путем последовательных измерительных преобразований. Структурная схема ИС
АСУТП приведена на рисунке 1.
Лист № 3
Всего листов 6
Пломбирование ИС АСУТП не предусмотрено. Знак поверки наносится на свидетельство о
поверке.
Программное обеспечение
ИС АСУТП работает под управлением программного обеспечения (ПО) состоящего из
следующих компонентов:
- SIMATIC WinCC 7 и разработанного на его основе программного проекта автоматизации
«FLOTOREAG». ПО SCADA(метрологически значимая часть ПОИСАСУТП) выполняет функцию
сохранения, отображения результатов измерений технологических параметров, сообщений,
мнемосхем, основных параметров технологического процесса, сигналов сигнализации, а также
передачи управляющих воздействий от оператора;
- STEP7 v. 5.5 и разработанного на его основе программного проекта автоматизации
«Sklad_flot». ПО контроллера SIMATIC S7-300 (метрологически значимая часть ПО ИС АСУТП)
осуществляет автоматизированный сбор, передачу, обработку измерительной информации,
обеспечивает работу блокировок, предупредительной и аварийной сигнализации.
Защита от несанкционированного изменения параметров настроек измерительных каналов,
алгоритмов измерений, преобразования и вычисления параметров метрологически значимой части
ПО обеспечивается системой паролирования доступа к интерфейсу ПО. Идентификационные
данные ПО ИС АСУТП приведены в таблице 1.
Значение
–
Цифровой идентификатор ПО
MD5
Таблица 1– Идентификационные данные программного обеспечения
Идентификационные данные
(признаки)
Идентификационное
наименование ПО
Проект контроллера PLC: «Sklad_flot»
Проект Trial подсистемы визуализации: «FLOTOREAG»
Номер версии
(идентификационный номер ПО)
Для файла конфигурации проекта PLC «Sklad_flot»:
\Sklad_flot\offline\00000001\BAUSTEIN.DBT
83b66fa32788528d9521312dc9d1a1a1
\Sklad_flot\offline\00000001\SUBBLK.DBT
55a42121f4038a405b1940483f1b4357
Для файла конфигурации проекта WinCC «FLOTOREAG»:
\FLOTOREAG\FLOTOREAG.mcp
5872adb088004c0b1cc8a058347760f5
\FLOTOREAG\FLOTOREAG.mdf
f6284aaa004c22215238bb7ce2fb8dd6
Алгоритм вычисления цифрового
идентификатора ПО
Метрологические характеристики нормированы с учетом ПО контроллера. Уровень защиты
ПО контроллера и ПО ИВК от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по классификации Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 2, технические характеристики приведены
в таблице 3.
Лист № 4
Всего листов 6
AI,
от 4 до 20 мА
SIMATIC S7-300
CPU315-2PN/DP,
рег. № 15772-11
0
,
7
±
(
100
∙ (𝑋
𝑚𝑎𝑥
− 𝑋
𝑚𝑖𝑛
)
)
*
Таблица 2 – Метрологические характеристики измерительных каналов
Измеряемые физические величиныТип сигналаМодуль вводаКонтроллер
Пределы допускаемой
абсолютной погрешности
Уровень флотореагентов
6ES7 331-7KF02-0АВ0
рег. № 15772-11
Примечание- Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины; * - абсолютная погрешность
в единице измерения, соответствующая измеряемой физической величине.
Лист № 5
Всего листов 6
Значение
220±22
50±0,4
24±2,4
Таблица 3 – Основные технические характеристики ИС АСУТП
Наименования характеристики
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
– напряжение постоянного тока, В
Параметры сигналов с измерительных преобразователей:
– электрический ток (по ГОСТ 26.011-80), мА
от 4 до 20
Климатические условия эксплуатации
Надежность применяемых в ИС АСУТП компонентов
Средний срок службы, лет, не менее
определены документацией компонентов
определены документацией компонентов
8
ПО ИС АСУТП поддерживает синхронизацию с сервером точного времени, обеспечивая
привязку времени полученных данных к национальной шкале координированного времени
Российской Федерации UТС (SU) с погрешностью в пределах ±3 с.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
1 шт.
РИЦ079.00-ТЗ
1 экз.
РИЦ079.00-ПА
1 экз.
РИЦ079.00-ИЭ
1 экз.
РИЦ079-2021. ПС
1 экз.
МП РИЦ079-2021
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
1
Модуль аналогового ввода
Количество
3
1 шт.
Контроллер программируемый
Обозначение
2
6ES7 331-7KF02-0АВ0
SIMATIC S7-300
CPU 315- 2PN/DP
SRV079.01
1 шт.
Компьютер промышленного исполнения
ООО «ЕвразТехника». ЕВРАЗ КОКС СИБИРЬ - филиал
ОАО «ЕВРАЗ ЗСМК». Цех углеподготовки.
Автоматизированная система контроля уровня жидкости в
хранилищах флотореагентов. Техническое задание.
ООО «ЕвразТехника». ЕВРАЗ КОКС СИБИРЬ - филиал
ОАО «ЕВРАЗ ЗСМК». Цех углеподготовки.
Автоматизированная система контроля уровня жидкости в
хранилищах флотореагентов. Описание программного
обеспечения.
ООО «ЕвразТехника». ЕВРАЗ КОКС СИБИРЬ - филиал
ОАО «ЕВРАЗ ЗСМК». Цех углеподготовки.
Автоматизированная система контроля уровня жидкости в
хранилищах флотореагентов. Руководство пользователя.
Система измерительная автоматизированной системы
контроля уровня жидкости в хранилищах флотореагентов
АО «ЕВРАЗ ЗСМК». Паспорт.
Государственная система обеспечения единства измерений.
Система измерительная автоматизированной системы
контроля уровня жидкости в хранилищах флотореагентов
АО «ЕВРАЗ ЗСМК». Методика поверки
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 6
Всего листов 6
Нормативные документы, устанавливающие требованияк Системе измерительной
автоматизированной системы контроля уровня жидкости в хранилищах флотореагентов АО
«ЕВРАЗ ЗСМК».
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные
положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80838-20 | Системы мониторинга температуры | Agrolog | Фирма "Supertech Agroline Aps", Дания | 1 год | Перейти |
| 59539-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Сетевая компания" ЧЭС | Нет данных | ОАО "Сетевая компания" филиал Чистопольские электрические сети, г.Чистополь | 4 года | Перейти |
| 17978-98 | Системы двухтарифного учета и отпуска электроэнергии с предварительной оплатой и кредитом | СПЭ | ЗАО "ЮС-Транс", г.Пермь | 4 года | Перейти |
| 35884-07 | Система для измерений электрических параметров полупроводниковых приборов | NI PXI 1033 с модулями 4070, 4071, 4110 | Компания "National Instruments", США | 1 год | Перейти |
| 55943-13 | Система измерительная расхода и количества топливного газа на Тобольской промышленной площадке ООО "Тобольск-Полимер" | Нет данных | ЗАО НИЦ "Инкомсистем", г.Казань | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
