Номер госреестра:
82301-21
Наименование СИ:
Счетчики жидкости
Обозначение типа:
Sekee FM
Производитель:
Общество с ограниченной ответственностью ТД "Технодар" (ООО ТД "Технодар"), г. Петрозаводск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «19» июля 2021 г. № 1370
Лист № 1
Регистрационный № 82301-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики жидкости Sekee FM
Назначение средства измерений
Счетчики жидкости Sekee FM (далее - счетчики) предназначены для измерений объема
невзрывоопасных жидкостей.
Описание средства измерений
Принцип действия счетчиков основан на прохождении жидкости, поступающей в
измерительную камеру через входное отверстие. Жидкость оказывает давление на стенки
кольцевого поршня, и вследствие разности давлений на входе в измерительную камеру и выходе из
нее создает усилие, перемещающее поршень. Поршень, двигаясь по камере, за каждый цикл своего
перемещения вытесняет из нее определенный объем жидкости. Каждое движение поршня
генерирует электронный импульс на электронном считывателе (датчик холла), который имеет
соответствующий коэффициент преобразования измеряемого объема.
Счетчик состоит из измерительной камеры, корпуса платы, крышки платы. В конструкции
счетчиков применяются разъемные резьбовые соединения, в качестве уплотнения для которых
служат резиновые кольца. В счетчиках предусмотрен светодиодный индикатор работы.
Счетчики жидкости Sekee FM выпускаются в 7 модификациях – Sekee FM5, Sekee FM10,
SekeeFM16, SekeeFM20, Sekee FM26, Sekee FM40, SekeeFM50. Модели отличаются погабаритным
размерам, диаметру условного прохода и диапазону измерений. Серийный номер наносится на
наклейки на боковой стороне прибора (рис.3).
Знак поверки наносится на свидетельство о поверке и/или в паспорт.

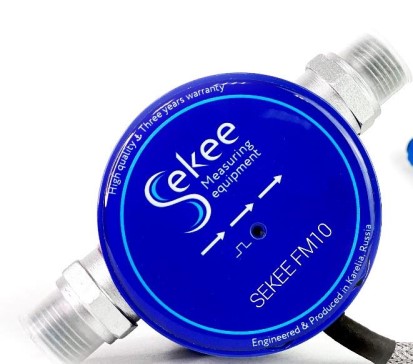

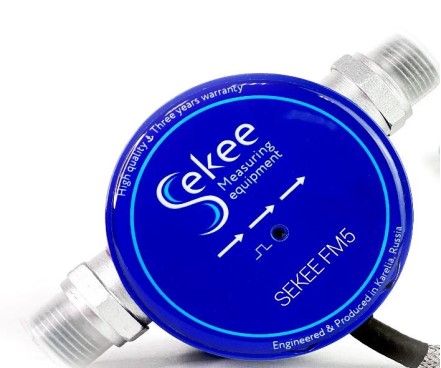

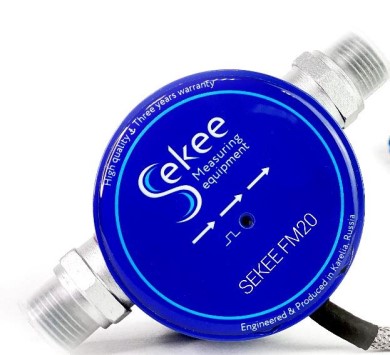

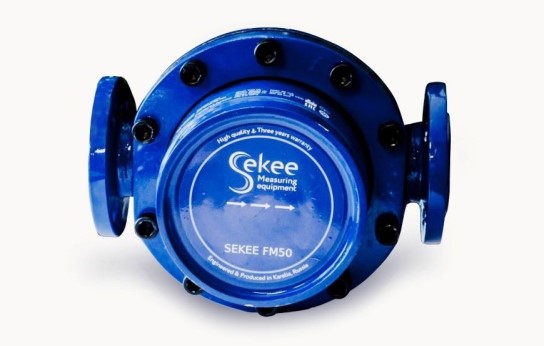

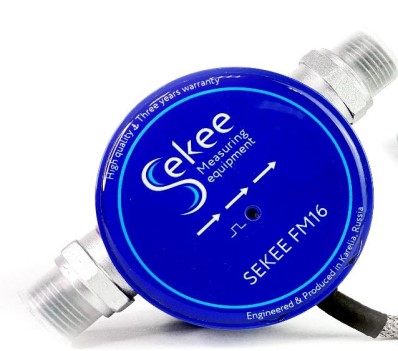

Общий вид счетчиков показан на рисунке 1.
Sekee FM5
Sekee FM10
Лист № 2
Всего листов 5
Sekee FM16
Sekee FM20
Sekee FM26
Sekee FM40
Sekee FM50
Рисунок 1 - Общий вид счетчиков
Лист № 3
Всего листов 5

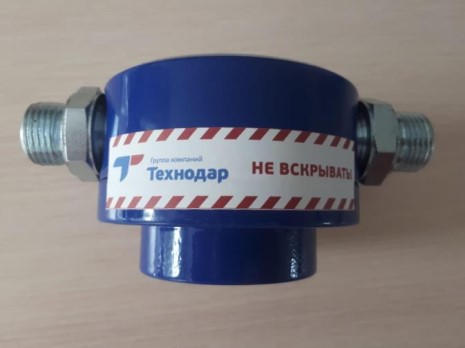

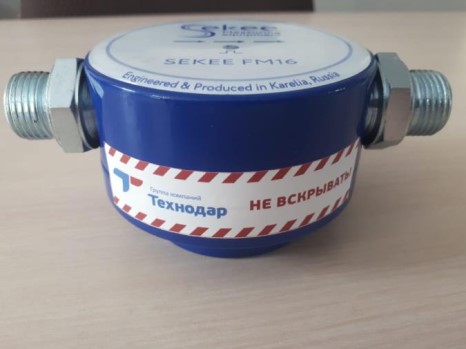

Место нанесения заводской пломбы приведено на рисунке 2.
Рисунок 2- Место нанесения заводской пломбы

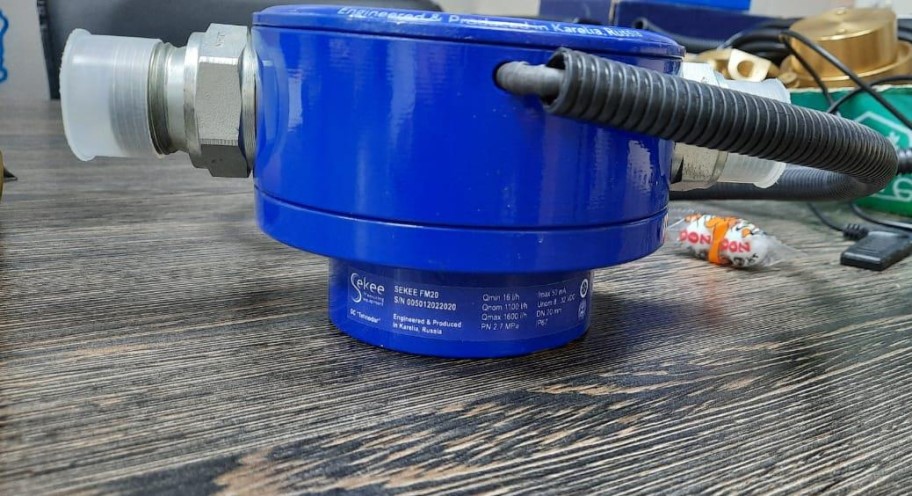

Рисунок 3 – Место нанесения наклейки с серийным номером
Программное обеспечение
отсутствует
Место нанесения знака утверждения типа СИ

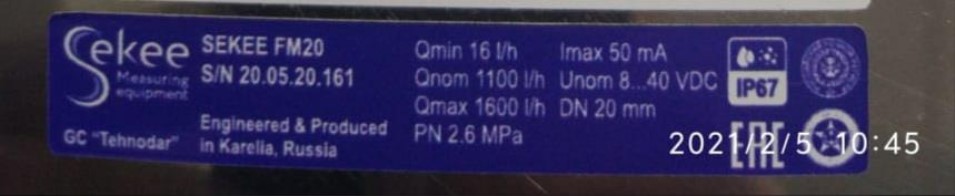

Рисунок 4 – Изображение наклейки с серийным номером
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Значение
Наименование характеристики
FM5
FM10 FM16 FM20 FM26 FM40 FM50
Диаметр условного прохода, мм
Минимальный расход, дм
3
/ч
5 10 16
2,5 2,5 8,0
50 180 400
100 250 700
20 26
16 25
1 100 2 000
1 600 3 100
40 50
200 700
6 000 20 000
9 000 30 000
Номинальный расход, дм
3
/ч
Максимальный расход, дм
3
/ч
Номинальный коэффициент
преобразования*, имп/дм
3
2008083,3
27,810
3,030,83
Пределы допускаемой относительной
погрешности измерений объема, %
±0,5
* Действительное значение коэффициента преобразования указывается в паспорте
Таблица 2 - Основные технические характеристики
Значение
Наименование характеристики
FM5 FM10 FM16
FM20 FM26 FM40 FM50
Габаритные размеры, мм,
не trial
54 70
64 61
86 105 130 300 350
58 74 96 161 190
длина
высота
ширина
(диаметр)
5973,5
86105130210250
Масса, кг, не более
0,65 1,35
1,151,973,5614,041,0
Диапазон температуры измеряемой среды, °С
от -40 до +150
Диапазон температуры окружающей среды, °С
от - 55 до +85
Динамическая вязкость измеряемой среды, °С,
мПа·с
от 1 до1000
Максимальное рабочее давление, МПа
2,6
Напряжение рабочего питания, В
от 8 до 40
Потребляемый ток, мА
50
Наработка на отказ, ч (не менее)
Срок службы, лет
30 000
7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус
счетчика методом наклейки.
Лист № 5
Всего листов 5
Комплектность средства измерений
-
1 экз.
-
FM/РЭ 26.51.52-
001-81895823-2020
1 экз.
-
Методика поверки
МП 2550-0376-2020
1 экз.
-
Таблица 3 - Комплектность счетчиков
Наименование
Обозначение
-
Количество
1 шт.
Примечание
-
Счетчик жидкости Sekee FM
Паспорт
Руководство по эксплуатации
Сведения о методиках измерений
приведены в Руководстве по эксплуатации FM/РЭ 26.51.52-001-81895823-2020 раздел 7 «Исполь-
зование по назначению».
Нормативные и технические документы, устанавливающие требования к счетчикам
жидкости Sekee FM
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости
при статических измерениях, массового и объемного расхода жидкости, часть 2
ТУ 26.51.52-001-81895823-2020 Счетчики жидкости Sekee FM. Технические условия
