Номер госреестра:
82265-21
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
GLOBAL STAR
Производитель:
Фирма "Dresser Wayne Pignone", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
исполнение LHR модель C33-33 заводские №№ B-151925-001-A, B-151925-002-B, 2-110356-001-A, 2-110313-001B, 4-201328-001-B, 4-201328-002-B, 2-105046-002, 2-105246-001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «19» июля 2021 г. №1372
Лист № 1
Регистрационный № 82265-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные
GLOBAL STAR
Назначение средства измерений
Колонки топливораздаточные GLOBAL STAR (далее - колонка), предназначены
для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40
мм
2
/с (от 0,55 до 40 сСт)приеговыдаче с учетом требованийучетно-расчетных
операций.
Описание средства измерений
Принцип работы колонки основан на динамическом методе измерений в потоке
количества топлива с помощью измерителя объема.
На дистанционном пульте (управляющем компьютере) задается доза. При снятии
раздаточного крана (пистолета) автоматически включается соответствующий данному виду
топливаэлектродвигатель, передающий через клиноременную передачу вращение насосу
моноблока. В моноблоке происходит фильтрация топлива и отделение парогазовой фракции.
Далее топливо через электромагнитный клапан поступает в соответствующий измеритель
объема (дозатор), где, заполняя поочередно цилиндры, приводит во вращательное движение
коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом
генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в
последовательность электрических импульсов, поступающих в отсчетное устройство, которое
осуществляет подсчет и отображение на индикаторах (дисплеях колонки) информации о разо-
вой выдаче топлива. Отмеренное дозатором топливо через рукав и раздаточный кран поступает
в емкость потребителя.
Колонка состоит из основных модулей:
- модулягидравлики, состоящегоиз каркасас основанием и комплектующего
оборудования (насосного моноблока, электродвигателя, электромагнитного клапана, дозатора с
генератором импульсов, системы патрубков);
- модуля лебедки (стойки) шлангов;
- модуля счетчика с дисплеем и управляющей электроникой.
Модуль гидравлики состоит из основания, которое совместно с торцевым и внутренним
столбомпосле соединения с консолями дозаторов и моноблоков, создает несущую часть
модуля гидравлики. Два сопряженных насосных моноблока каждого модуля гидравлики
значительно укрепляют каркас колонки.
Модуль раздаточных шлангов представляет собой отдельный модуль, состоящий из
стойкилебедкираздаточныхшлангов,котораяработает попринципу свободно
подвешивамого груза в петле шланга, волоков шлангов и элементов наружного покрытия.
Данная конструкция позволяет при необходимости вытягивать шланги на достаточную длину с
возвратом их в корпус модуля шлангов. К модулю раздаточных шлангов крепится модуль
счетчика.
Конструкция основных модулей является самонесущей и выполняетфункцию
креплениякомплектующихэлементов,патрубков,электромонтажа.Все модулис
установленным оборудованием также закрыты специальными дверками или панелями с
замками, которые в процессе работы колонки должны быть постоянно закрыты.
Лист № 2
Всего листов 4
Колонки выпущены в исполнении LHR Модель С33-33.
К колонкам данного типа относятся колонки GLOBAL STAR LHR Модель С33-33
заводские номера В-151925-001-А, В-151925-002-В, 2-110356-001-А, 2-110313-001-В, 4-201328-
001-В, 4-201328-002-В, 2-105046-002, 2-105046-001.
Место нанесения заводских номеров – табличка, укрепленная на каркасе колонки.
Общий вид колонки и место нанесения заводских номеров приведено на рисунке 1,
места пломбирования на рисунке 2.

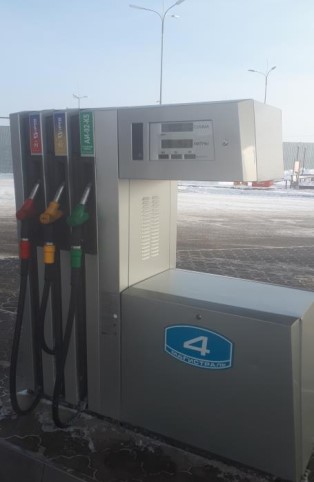

Рисунок 1 − Общий вид колонки и место нанесения заводских номеров

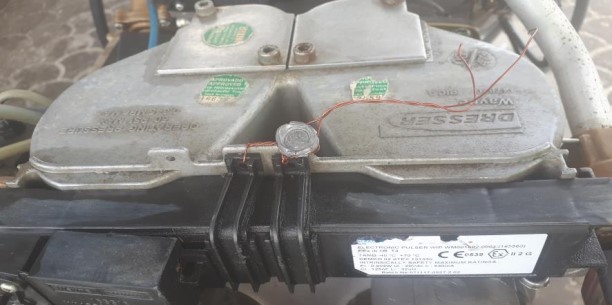

Рисунок 2 – Пломбирование измерителя объема
Программное обеспечение
Отсутствует.
Пломба поверителяПломбировочная проволока
Табличка с указанием заводских номеров
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
40
Таблица 1 - Основные метрологические характеристики
Наименование характеристики
Значение характеристики
Номинальный расход топлива через один рукав колонки,
л/мин
Пределы допускаемой относительной погрешности в диапа-
зоне рабочих температур окружающей среды и топлива, %
±0,5
Значение характеристики
5
5
3
6
Напорная/всасывающая
220 ±10%
50±1
0,2
370
1391×510×1630
от -40 до +50
от 30 до 100
Таблица 2 - Основные технические характеристики
Наименование характеристики
Минимальный расход, л/мин
Минимальная доза выдачи топлива, л
Количество видов отпускаемого топлива
Количество раздаточных пистолетов
Тип гидравлики
Номинальное напряжение питания от сети переменного тока, В
Номинальная частота сети переменного тока, Гц
Максимальная потребляемая мощность колонки, кВ·А, не более
Масса, кг, не более
Габаритные размеры (Д×Ш×В), мм, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
Температура выдаваемого топлива, °С:
- для бензина
- для дизельного топлива
от -40 до +35
от -40 до +50
Таблица 3 - Маркировка взрывозащиты
№ 2-110313-001-В,
№ 4-201328-001-В, № 4-201328-002-В,
№ 2-105046-002, 2-105046-001.
СТВ 575.02
Номер свидетельства
№ В-151925-001-А,
Заводской номер
№ В-151925-002-В, № 2-110356-001-А,
Знак утверждения типа
наносится на маркировочную табличку колонки фотографическим способом и на титульные
листы руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество
Таблица 4 - Комплектность средства измерений
Наименование
Колонка топливораздаточная:
- GLOBAL STAR (исполнение LHR Модель С33-33 заводские номера
В-151925-001-А, В-151925-002-В, 2-110356-001-А, 2-110313-001-В, 4-
201328-001-В, 4-201328-002-В, 2-105046-002, 2-105046-001)
Руководство по эксплуатации
1 шт.
1 экз.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
указаны в разделах 4 и 16 Руководства по эксплуатации на колонки GLOBAL STAR.
Нормативные документы, устанавливающие требования к колонкам топливораздаточ-
ным GLOBAL STAR
Приказ Росстандарта № 256 от 7.02.2018 г. «Об утверждении Государственной пове-
рочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости»
