Колонки топливораздаточные ДЖЕНЕРАЛ ПАМПС-М, ГРСИ 82264-21
Номер госреестра:
82264-21
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
ДЖЕНЕРАЛ ПАМПС-М
Производитель:
Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА"), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
модификация 24.1.1.0.0.0 - заводские №№ 09G0251, 09G0252, модификация 33.2.1.0.0.0 - заводские №№ 11T01572, 11T01573
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «19» июля 2021 г. №1372
Лист № 1
Регистрационный № 82264-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные ДЖЕНЕРАЛ ПАМПС-М
ПАМПС-М (далее - колонка),
и дизельное топливо) вязкостью
с учетом требований учетно-
Назначение средства измерений
КолонкитопливораздаточныеДЖЕНЕРАЛ
предназначены для измерения объема топлива (бензин
от 0,55 до 40 мм
2
/с (от 0,55 до 40 сСт) при его выдаче
расчетных операций.
Описание средства измерений
Принцип работы колонки основан на динамическом методе измерений в потоке
количества топлива с помощью измерителя объема.
На пульте дистанционного управления, установленном в операторской, задается доза.
Приснятиираздаточногокранаавтоматическивключаетсяэлектродвигатель.Под
воздействием разряжения, создаваемого помпой, топливо из резервуара через фильтр с
обратным клапаномпоступает в насосный моноблок. Насос подает топливо в измеритель
объема и далее, через электромагнитный клапан, индикатор воздуха, разрывную муфту,
раздаточный шланг и раздаточный кран в бак потребителя. Отделение паров воздуха и топлива
происходит в вихревой камере насосного моноблока.
Вращательное движение коленчатого вала измерителя объема через соединительную
муфту передается на вал датчика расхода и преобразуется в последовательность электрических
импульсов, поступающих в блок индикации и управления (далее - БИУ).
БИУ осуществляет подсчет и отображение на указателях разовой выдачи информации о
количестве выданного топлива.
В состав БИУ входят:
- узел отсчетного устройства;
- узел индикации;
- узел пуска и защиты электродвигателей.
При оснащении колонки системой возврата паров топлива из бака автомобиля в
резервуар, пары из бака через коаксиальный пистолет, коаксиальный рукав, газовую помпу
поступают через возвратную магистраль в резервуар. Системой возврата паров может
комплектоваться каждая гидравлическая система.
Колонка состоит из гидравлического блока (далее - гидроблока) фирмы изготовителя
BЕNNETT (США) и БИУ. Гидроблок может состоять из 1,2,3,4 или 5 самостоятельных
гидравлических модулей, каждый из которых, в свою очередь, может распределять топливо че-
рез один или два раздаточных рукава.
Гидравлический модуль состоит из следующих основных узлов: насосный моноблок,
электромагнитные клапаны, измерители объема с датчиками импульсов, разрывные муфты,
индикаторы воздуха, раздаточные рукава и раздаточные краны.
Раздаточные рукава в колонке располагаются в модуле стоек.
Лист № 2
Всего листов 5
Колонки выпущены в следующих модификациях 24.1.1.0.0.0, 33.2.1.0.0.0, которые
отличаются друг от друга техническими характеристиками указанными в таблице 3.
К колонкам данного типа относятся колонки ДЖЕНЕРАЛ ПАМПС-М модификации
24.1.1.0.0.0 заводские номера 09G0251, 09G0252, модификации 33.2.1.0.0.0 заводские номера
11Т01572, 11Т01573.
Общий вид колонки и место нанесения заводских номеров приведено на рисунке 1,
места пломбирования на рисунках 2 - 3.

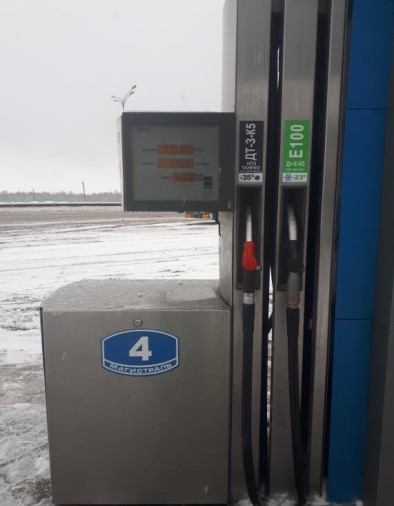

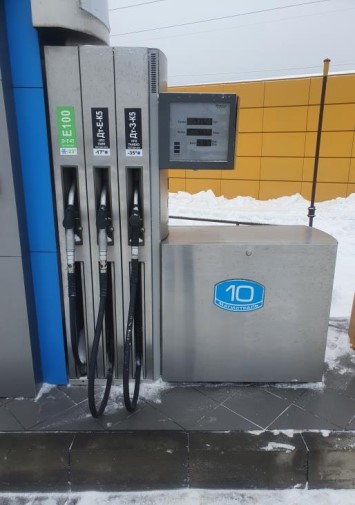

Рисунок 1 − Общий вид колонки и место нанесения заводских номеров

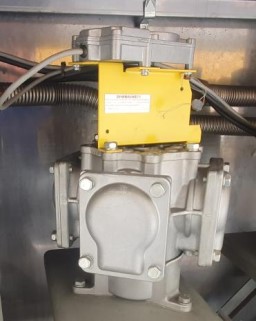

Рисунок 2 – Пломбирование измерителя объема
Пломбировочная проволокаПломба поверителя
заводские номера 09G0251, 09G0252заводские номера 11Т01572, 11Т01573
Табличка с указанием заводских номеров
Лист № 3
Всего листов 5

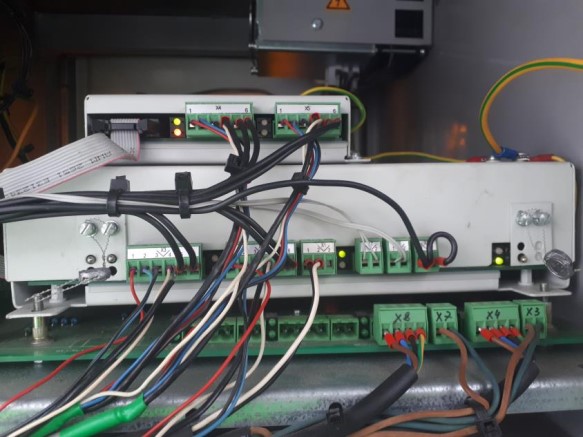

Рисунок 3 – Пломбирование контроллера блока индикации и управления
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2 - 3.
Таблица 1 - Основные метрологические характеристики
Наименование характеристики
Значение характеристики
Пределы допускаемой относительной погрешности в диапазоне
рабочих температур окружающей среды и топлива, %
±0,5
Таблица 2 - Основные технические характеристики
Наименование характеристики
Значение характеристики
5
5
Напорная/всасывающая
220 ±10%
50±1
0,2
от -40 до +50
от 30 до 100
Минимальный расход, л/мин
Минимальная доза выдачи топлива, л
Тип гидравлики
Номинальное напряжение питания от сети переменного тока, В
Номинальная частота сети переменного тока, Гц
Максимальная потребляемая мощность колонки, кВ·А, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
Температура выдаваемого топлива, °С:
- для бензина
- для дизельного топлива
от -40 до +35
от -40 до +50
Пломбировочная проволокаПломба поверителя
Лист № 4
Всего листов 5
Таблица 3 – Остальные технические характеристики
Характеристика
2
3
1220×578×1835
1700×578×1835
заводские номера:
09G0251, 09G0252.
заводские номера:
11Т01572, 11Т01573.
50
80
4
3
Номинальный расходтоплива через
один рукав колонки, л/мин
Количество видов отпускаемого
топлива
Количество раздаточных пистолетов
Габаритныеразмеры (Д×Ш×В), мм,
не более
Масса, кг, не более
290
345
Таблица 4 - Маркировка взрывозащиты
Заводской номер
№ 09G0251, № 09G0252, № 11Т01572, № 11Т01573
Номер сертификата
СТВ № РОСС RU.ГБ04.В01855
Знак утверждения типа
наносится на маркировочную табличку колонки фотографическим способом и на титульные
листы руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - - Комплектность средства измерений
НаименованиеКоличество
Колонка топливораздаточная:
- ДЖЕНЕРАЛ ПАМПС-М (заводские номера 09G0251, 09G0252,
11Т01572, 11Т01573)
Руководство по эксплуатации
1 шт.
1 экз.
Сведения о методиках (методах) измерений
указаны в разделе 2 Руководства по эксплуатации на колонки ДЖЕНЕРАЛ
ПАМПС-М.
Нормативные документы, устанавливающие требования к колонкам топливораздаточ-
ным ДЖЕНЕРАЛ ПАМПС-М
Приказ Росстандарта № 256 от 7.02.2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расходов
жидкости»
Лист № 5
Всего листов 5
Готовы поверить данное средство измерений.
