Номер госреестра:
82249-21
Наименование СИ:
Киловольтметры цифровые
Обозначение типа:
СКВ
Производитель:
Акционерное общество "Научно-исследовательский институт электронно-механических приборов" (АО "НИИЭМП"), г. Пенза
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «16» июля 2021 г. № 1339
Лист № 1
Регистрационный № 82249-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Киловольтметры цифровые СКВ
Назначение средства измерений
Киловольтметры цифровые СКВ (trial - киловольтметры) предназначены для
измерений напряжения переменного и постоянного тока.
Варианты исполнения:
"И" - исходный
"Н" – настольный
"Г" – гаджет
"СТ" – стационарный
Пределы допускаемой основной погрешности измерений
0,25 или 0,5 (±0,25 или ±0,5 %)
Предельное значение диапазона измерений напряжения
постоянного тока, кВ
Тип киловольтметра
Описание средства измерений
Принцип действия киловольтметров основан на методе емкостно-омического деления с
последующей передачей сигнала измерительной информации на устройства обработки и
отображения полученных результатов.
Киловольтметры состоят из делителя напряжения высоковольтного ДНВ-ХА (далее -
ДНВ), где Х - предельное значение диапазона измерений напряжений постоянного тока и блока
измерительного (далее - БИ). Дополнительно, по отдельному заказу, киловольтметры могут
комплектоваться устройствами управления и индикации (далее - УУИ).
Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе,
заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего
подключения и металлического основания. Внутри корпуса размещены плечи высокого и
низкого напряжений, состоящие из емкостно-омических сборок. БИ и УУИ вариант «Н»
выполнены в пластиковом корпусе с разъемами, антенной и ЖК-дисплеем. УУИ вариант «СТ»
выполнен в металлическом корпусе с разъемами, антенной и ЖК-дисплеем.
ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной
разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ
может осуществляться через штатный измерительный кабель (далее - ИК). БИ выполняет
измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному
напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по
интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного
аккумулятора.
Киловольтметры выпускаются в следующих модификациях:
СКВ -Х-Х-X
Лист № 2
Всего листов 7
В исполнении «И» в состав киловольтметра входят только ДНВ и БИ.
Киловольтметры в исполнении «Н», «Г» и «СТ» дополнительно комплектуются УУИ,
позволяющим осуществлять обмен данными с БИ и ПК. УУИ поставляются в вариантах
исполнения: «Н», «Г» и «СТ». В варианте «Г» в качестве УУИ может использоваться смартфон,
планшет или ПК с установленным специальным ПО.
Нанесение знака поверки на киловольтметр не предусмотрено.
Общий вид средства измерений приведен на рисунках с 1 по 4.
Обозначение мест пломбировки от несанкционированного доступа приведено на
рисунке 5.

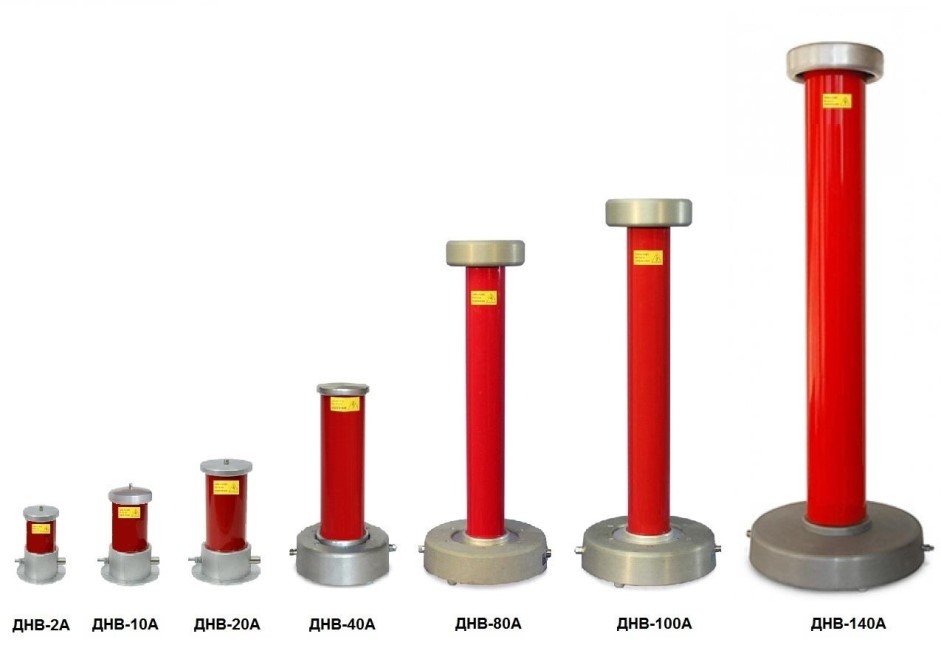

Рисунок 1 - Общий вид делителей напряжения высоковольтных
Лист № 3
Всего листов 7

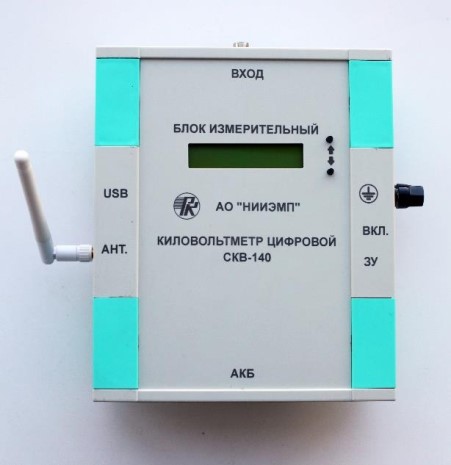

Рисунок 2 - Общий вид блока измерительного

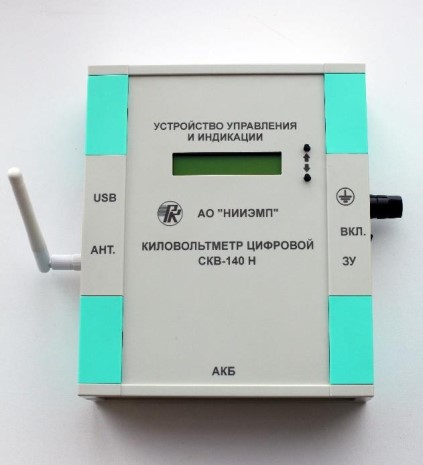

Рисунок 3 - Общий вид устройства управления и индикации вариант исполнения «Н»
Лист № 4
Всего листов 7

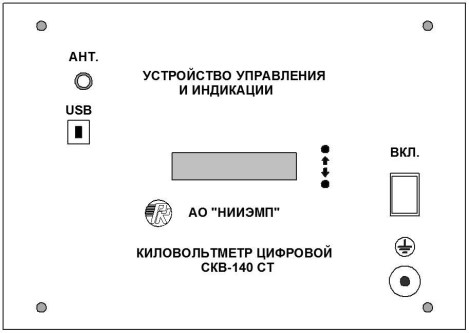

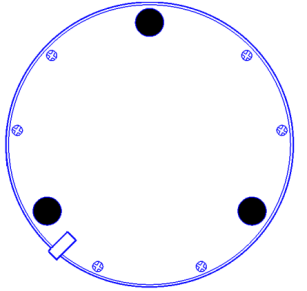

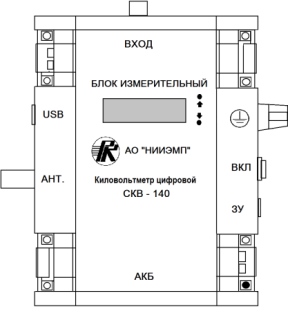

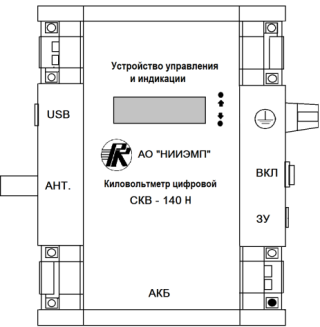

а – вид сверху БИ; б – вид снизу ДНВ; в – вид сверху УУИ вариант «Н»;
г – вид спереди УУИ вариант «СТ».
Рисунок 5 - Обозначение мест пломбировки от несанкционированного доступа
Рисунок 4 - Общий вид устройства управления и индикации вариант исполнения «СТ»
а)б)
в)г)
Место
пломбировки
Лист № 5
Всего листов 7
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
ИденЗначение
тифи
кацио
нные
данн
ые
(приз
наки)
ИденSKV
тифи
кацио
нные
данн
ые
ПО
Версне ниже v 1.0.0.0
ия
ПО
Цифр
овой
идент
ифик
атор
ПО
Метрологические и технические характеристики
Значение
от 0,01 до 2,00
от 0,1 до 10,0
от 1 до 20
от 1 до 40
от 1 до 80
от 1 до 100
от 1 до 140
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений напряжения постоянного тока, кВ
- модификация СКВ-2-Х-Х
- модификация СКВ-10-Х-Х
- модификация СКВ-20-Х-Х
- модификация СКВ-40-Х-Х
- модификация СКВ-80-Х-Х
- модификация СКВ-100-Х-Х
- модификация СКВ-140-Х-Х
Диапазон измерений напряжения переменного тока, кВ
- модификация СКВ-2-Х-Х
- модификация СКВ-10-Х-Х
- модификация СКВ-20-Х-Х
- модификация СКВ-40-Х-Х
- модификация СКВ-80-Х-Х
- модификация СКВ-100-Х-Х
- модификация СКВ-140-Х-Х
Пределы допускаемой относительной погрешности
измерений напряжения постоянного и переменного тока, %
Номинальная частота переменного тока, Гц
от 0,01 до 1,40
от 0,1 до 7,0
от 1 до 14
от 1 до 30
от 1 до 55
от 1 до 70
от 1 до 100
±(0,25+0,125 х [(Uп/Uх)-1])*
или
±(0,5+0,25 х [(Uп/Uх)-1])*
50
Лист № 6
Всего листов 7
Примечание: * Uп - предельное значение диапазона измерений напряжения; Ux – измеренное
значение напряжения.
190 х 100 х 140
280 х 100 х 140
280 х 100 х 140
360 х 180 х 220
690 х 250 х 290
740 х 250 х 290
1100 х 360 х 400
55 х 205 х 200
55 х 205 х 200
Значение
от +15 до +25
от 10 до 80
от 84 до 106
180 х 240 х 210
Таблица 3 - Основные технические характеристики
Наименование характеристики
Условия применения:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Габаритные размеры, мм, не более
- ДНВ-2А (высота × диаметр × глубина)
- ДНВ-10А (высота × диаметр × глубина)
- ДНВ-20А (высота × диаметр × глубина)
- ДНВ-40А (высота × диаметр × глубина)
- ДНВ-80А (высота × диаметр × глубина)
- ДНВ-100А (высота × диаметр × глубина)
- ДНВ-140А (высота × диаметр × глубина)
- БИ (высота × ширина × глубина, без учета антенны)
- УУИ в исполнении «Н» (высота × ширина × глубина, без учета
антенны)
- УУИ в исполнении «СТ» (высота × ширина × глубина, без учета
антенны)
Масса, кг, не более
- ДНВ-2А
- ДНВ-10А
- ДНВ-20А
- ДНВ-40А
- ДНВ-80А
- ДНВ-100А
- ДНВ-140А
- БИ
- УУИ в исполнении «Н»
- УУИ в исполнении «СТ»
Средний срок службы, лет
Средняя наработка на отказ, ч
Знак утверждения типа
Знак утверждения типа наносится методом лазерной маркировки на этикетку, наклеиваемую на
нижнюю панель блока измерительного и печатным способом на титульный листа руководства по
эксплуатации.
Комплектность средства измерений
Обозначение
ДНВ-ХА*
РУКЮ.411116.008
РУКЮ 685641.031
РУКЮ.685666.002
РУКЮ.00 464
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
Делитель напряжения высоковольтный
Блок измерительный (с антенной)
Зарядное устройство
Кабель интерфейсный USB 2.0 (длиной до 1,8 м)
Кабель измерительный (длина до 5 м)
Провод заземления (длиной 2 м)
USB-флэшсРуководствомпоэксплуатации
киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для
USB и Bluetooth – интерфейсов, а также для ОС
Windows и Android.
Ящик упаковочный
РУКЮ.321231.004
1 шт.
Лист № 7
Всего листов 7
Обозначение
Количество
РУКЮ 464425.001
1 шт.
РУКЮ 464422.001
1 шт.
Наименование
Планшет (только для модификаций СКВ-Х-Х-Г)
Устройство управления и индикации в исполнениях "Н"
(с антенной) (только для модификаций СКВ-Х-Х-Н)
Устройство управления и индикации в исполнениях "Н"
или "СТ" (с антенной) (только для модификаций СКВ-Х-
Х-СТ)
Модуль интерфейса Bluetooth (опционально)
1 шт.
П
КиловольтметрыцифровыеСКВ.РуководствопоРУКЮ.411116.001 РЭ
эксплуатации 1 экз.
Киловольтметры цифровые СКВ. Методика поверки М1 экз.
Примечание: * Х - предельное значение диапазона измерений напряжений постоянного тока
Сведения о методиках (методах) измерений
приведены в разделе 3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке для поверки
киловольтметров УПК-30ПТ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
РУКЮ 411116.001 ТУ. Киловольтметры цифровые СКВ. Технические условия
