Комплексы измерительно-вычислительные Сервисный блок, ГРСИ 82225-21
Номер госреестра:
82225-21
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
Сервисный блок
Производитель:
Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел"), Московская обл., г. Дедовск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.07.2026
Описание типа:
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «16» июля 2021 г. № 1352
Лист № 1
Регистрационный № 82225-21Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «Сервисный блок»
Назначение средства измерений
Комплексы измерительно-вычислительные «Сервисный блок» (далее сервисный блок)
предназначены для автоматических измерений величин влажности в природном газе, воздухе
и других чистых инертных газах, и для измерений температуры конденсации углеводородов, а
также для сбора, обработки, хранения и передачи данных в автоматизированные системы
управления технологическими процессами, и для управления исполнительными устройствами
в цепях автоматического регулирования.
Описание средства измерений
Сервисный блок является автоматическим, цифровым, непрерывно-действующим
стационарным средством измерений и относится к приборам, предназначенным для
метрологического обеспечения измерительных систем по ГОСТ Р 8.596.
Сервисный блок состоит из взрывозащищенных первичных преобразователей величин
влажности газа, температуры конденсации углеводородов, взрывозащищенных преобразователей
давления и вторичного блока, выполняющего функции обработки измерительной информации и
управления технологическими процессами. Работа сервисного блока основана на непрерывном
измерениивеличинвлажности,температурыконденсацииуглеводородовидавления
исследуемого газа, при помощи входящих в его комплект первичных преобразователей, и
последующим пересчете измеренных значений влажности в другие единицы влажности, с учетом
измеренного или предустановленного давления исследуемого газа.
Сервисныйблокимееттримодификации,отличающиесяфункциональными
возможностями вторичного блока.
Модификация I обеспечивает:
- измерение (расчет), отображение и передачу текущих значений объемной доли влаги,
температуры точки росы, температуры конденсации углеводородов, массовой концентрации
влаги (в зависимости от используемого первичного преобразователя влажности);
- регистрацию измеренных значений характеристик в энергонезависимой памяти;
- передачу информации о работе сервисного блока и измеренных характеристиках в
другие измерительно-информационные системы через интерфейс RS-485 по стандартному
протоколу Modbus RTU;
- передачу информации об измеренных характеристиках через аналоговый интерфейс
(4…20) мА;
- подключение к автоматизированной системе управления технологическим процессом
по интерфейсу RS-485 протокол Modbus RTU/Ethernet или интерфейсу (4…20) мА;
- реализацию системы сигнализации типа открытый коллектор для выдачи аварийных
сигналов при превышении заданного порога измеряемой характеристики или при появлении
ошибок в работе оборудования;
- управление системой дополнительного охлаждения первичных преобразователей и
другими исполнительными механизмами;
- питания подключаемых приборов качества газа и вспомогательных устройств.
Лист № 2
Всего листов 10
Модификация II обеспечивает:
- функции сервисного блока модификации I;
- измерение давления исследуемого газа;
- пересчет значений измеряемой величины влажности (с учетом влияющих факторов) в
другие величины влажности по стандартам Российской Федерации;
Модификация III – обеспечивает:
- функции сервисного блока модификации I;
- измерение давления исследуемого газа;
- пересчет значений измеряемой величины влажности (с учетом влияющих факторов) в
другие величины влажности по стандартам ISO.
Сервисныйблокимеетисполнения,отличающиесяметрологическими
характеристиками и функциональными возможностями входящих в его состав первичных
преобразователей величин влажности и температуры конденсации углеводородов:
- исполнение W комплектуется анализатором влажности FAS исполнения FAS-W
ВМПЛ2.848.008;
-исполнениеSWкомплектуетсяпреобразователемточкиросыFAS-SW
ВМПЛ2.848.016;
- исполнение комплектуется преобразователем точки росы КОНГ-Прима-2М
КРАУ2.848.015-01;
-исполнениеHTкомплектуетсяанализаторомвлажностиHygroTrace
ВМПЛ2.848.019.
- все исполнения (кроме модификации I) комплектуются взрывозащищенным
первичным преобразователем давления с токовым выходным сигналом (4…20) мА.
Метрологическиехарактеристикисервисногоблокаопределеныдляпервичного
преобразователя давления, имеющего класс точности 0,25 при диапазоне измерения
(0…16 МПа).
Внешний вид сервисного блока в зависимости от исполнения приведен на рис. 1-4.
Заводской номер наносится на табличку сервисного блока, прикрепленную на боковой
поверхности корпуса вторичного блока, методом лазерной гравировки.

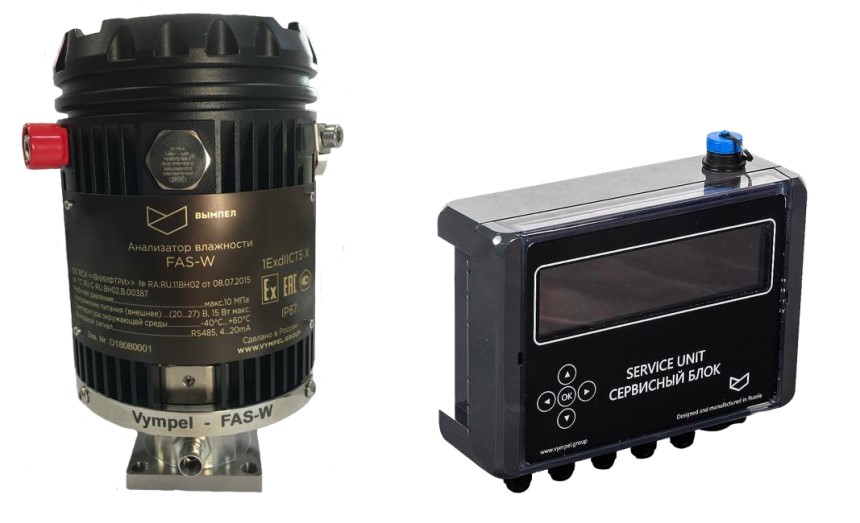

Рисунок 1 – Внешний вид сервисного блока исполнения W
Лист № 3
Всего листов 10

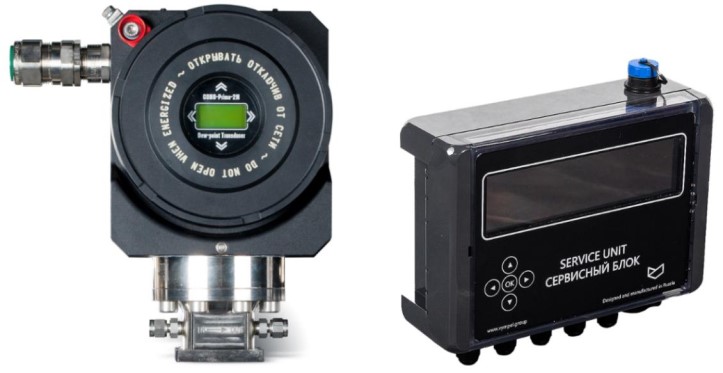

Рисунок 2 – Внешний вид сервисного блока исполнения 2М

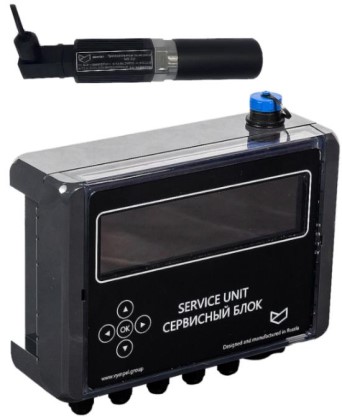

Рисунок 3 – Внешний вид сервисного блока исполнения SW
Рисунок 4 – Внешний вид сервисного блока исполнения HT
Лист № 4
Всего листов 10
Пломбирование сервисного блока не предусмотрено. Знак поверки в виде
голографической наклейки наносится на боковую поверхность вторичного блока сервисного
блока. Знак поверки в виде оттиска поверительного клейма наносится на Свидетельство о
поверке.
Программное обеспечение
Сервисный блок имеет встроенное программное обеспечение (ПО), предназначенное
дляобеспеченияизмеренийвеличинвлажностигазов,температурыконденсации
углеводородов, давления газа, сбора, обработки, хранения, представления и передачи
результатов измерений. ПО сервисного блока состоит из встроенного ПО первичного
преобразователя влажности и встроенного ПО вторичного блока.
Сервисный блок обеспечивает работу с автономным ПО Grindstone. Автономное ПО
метрологически значимой части не содержит и предназначено для выполнения сервисных
функций.
Встроенное ПО обеспечивает функционирование сервисного блока в соответствии с
заявленными техническими и метрологическими характеристиками.
Идентификационные данные метрологически значимой части встроенного ПО
сервисного блока приведены в таблицах 1 и 2. Встроенное ПО идентифицируется посредством
цифровоговыходаRS485приподключениисервисногоблокаквнешним
телекоммуникационным системам.
Исполнение
W
SW
HT
FAS-W
ДТР-Ex
HygroTrace
1.01
1.01
1.05
1.0
Цифровой
идентификатор ПО
0xCBD5867D,
алгоритм
CRC 32
423А, алгоритм
CRC 16
0x48BB2DAE,
алгоритм
CRC 32
Таблица 1 - Идентификационные данные встроенного ПО первичного преобразователя
влажности
Идентификационные
Значение
данные (признаки)
КРАУ4.883.268
Д21
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
0x2E2C01F55E34
44C7109F4CB98
B86D5BC,
алгоритм MD5
Значение
Таблица 2 - Идентификационные данные встроенного ПО вторичного блока
Идентификационные
данные (признаки)
ИдентификационноеService Unit HW3
наименование ПО
Номер версии
(идентификационный3.2
номер) ПО
Цифровой0x17C7D1D1, алгоритм CRC 32
идентификатор ПО
Лист № 5
Всего листов 10
сервисного блока
уровню «Высокий»
целях утверждения
от непреднамеренных и
согласно Р 50.2.027-2014
типа. Проверка защиты
Уровень защиты встроенного ПО
преднамеренных изменений соответствует
«ГСИ. Испытания средств измерений в
программного обеспечения».
Метрологические и технические характеристики
±3,0
±2,0
±1,5
±3,5
±2,5
±2,3
±3,0
±2,0
±1,0
±0,25
±0,3
Таблица 3 – Метрологические характеристики сервисного блока
Наименование характеристики
Значение
от -30 до +60
от -80 до +20
от -65 до +30
от 0,1 до 200∙10
3
от 0,1 до 20·10
3
от 0,1 до 600·10
3
от 0 до 10
±2,0
±1,0
±0,7
±10
±5
Исполнение W
Диапазоны измерений температуры точки росы,
1) o
C:
- диапазон I
- диапазон II
- диапазон III
Диапазоны измерений объемной доли влаги, млн
-1
:
- диапазон I
- диапазон II
Диапазон показаний массовой концентрации влаги, мг/м
3
Диапазон измерений избыточного давления, МПа
Пределыдопускаемойабсолютнойпогрешностипри
измерении температуры точки росы в диапазонах, ºС:
Исполнение А
- от минус 80 до минус 65 ºС включ.
- св. минус 65 до минус 30 ºС включ.
- св. минус 30 до плюс 60 ºС включ.
Исполнение В
- от минус 80 до минус 65 ºС включ.
- св. минус 65 до минус 40 ºС включ.
- св. минус 40 до плюс 30 ºС включ
Пределыдопускаемойабсолютнойпогрешностипри
измерении температуры точки росы при давлении, отличном от
давления в камере первичного преобразователя
2)
, в диапазонах,
ºС:
Исполнение А
- от минус 80 до минус 65 ºС включ.
- св. минус 65 до минус 30 ºС включ.
- св. минус 30 до плюс 60 ºС включ.
Исполнение В
- от минус 80 до минус 65 ºС включ.
- св. минус 65 до минус 40 ºС включ.
- св. минус 40 до плюс 30 ºС включ
Пределыдопускаемойотносительнойпогрешностипри
измерении объемной доли влаги в диапазоне
3)
, %:
- от 0,5 до 100 млн
-1
включ.
- св. 100 до 200∙10
3
млн
-1
Пределы допускаемой приведенной к ВПИ погрешности при
измерении избыточного давления, %
Пределыдопускаемойприведенной
4)
погрешности
преобразования измеренного значения в выходной сигнал
(4...20) мА, %
Лист № 6
Всего листов 10
от -30 до Т
окр.
±0,5
±1
±1,5
±0,7
±1
±0,25
±0,3
Значение
от -30 до Т
окр.
5)
от -60 до Т
окр.
от 0,1 до 200∙10
3
от 0,1 до 20·10
3
от 0,1 до 80 000
от 0 до 10
Продолжение таблицы3
Наименование характеристики
Исполнение 2М
Диапазоны измерений температуры точки росы, °С
- диапазон I
- диапазон II
Диапазонизмеренийтемпературыконденсации
углеводородов, °С
Диапазоны измерений объемной доли влаги, млн
-1
:
- диапазон I
- диапазон II
Диапазон показаний массовой концентрации влаги, мг/м
3
Диапазон измерений избыточного давления, МПа
Пределыдопускаемойабсолютнойпогрешностипри
измерении температуры точки росы, °С:
- исполнение по точности А
- исполнение по точности В:
- в диапазоне св. минус 30°С до Т
окр.
- в диапазоне от минус 60 до минус 30 включ.
±1,3
±1,8
±8
±10
от -70 до +20
от -100 до +20
от 0,1 до 40 000
от 0,1 до 60 000
от 0 до 10
Пределы допускаемой абсолютной погрешности при
измерении температуры точки росы при давлении, отличном от
давления в камере первичного преобразователя влажности
2), 3)
:
- исполнение по точности А
- исполнение по точности В:
- в диапазоне св. минус 30°С до Т
окр.
- в диапазоне от минус 60 до минус 30 включ.
Пределыдопускаемойабсолютнойпогрешностипри
измерении температуры конденсации углеводородов
Пределыдопускаемойотносительнойпогрешностипри
измерении объемной доли влаги
3)
, %
- исполнение по точности А
- исполнение по точности В
Пределы допускаемой приведенной к ВПИ погрешности при
измерении избыточного давления, %
Пределыдопускаемойприведенной
4)
погрешности
преобразования измеренного значения в выходной сигнал
(4...20) мА, %
Исполнение SW
Диапазоны измерений температуры точки росы, ºС:
- диапазон I
- диапазон II
Диапазон измерений объемной доли влаги, млн
-1
Диапазон показаний массовой концентрации влаги, мг/м
3
Диапазон измерений избыточного давления, МПа
Пределыабсолютнойпогрешностиприизмерении
температуры точки росы, ºС, не более
- в диапазоне от минус 80 (включ.) до плюс20 °С
- в диапазоне от минус 100 °С до минус 80 °С
±2,0
±3,0
Лист № 7
Всего листов 10
Продолжение таблицы3
Наименование характеристикиЗначение
±12
±0,25
±1,0
±0,25
Пределыдопускаемойабсолютнойпогрешностипри
измерении температуры точки росы при давлении, отличном от±5,0
давления в камере преобразователя,
2),3)
ºС
Пределыдопускаемойотносительнойпогрешностипри
измерении объемной доли влаги в диапазоне, %
2), 3)
Пределы допускаемой приведенной к ВПИ погрешности при
измерении избыточного давления, %
Пределыдопускаемойприведенной
4)
погрешности
преобразования измеренного значения в выходной сигнал±0,3
(4...20) мА, %
Исполнение HT
Диапазон измерений температуры точки росы
3)
, ºСот -90 до +20
Диапазоны измерений объемной доли влаги, млн
-1
:
- диапазон I от 0,1 до 2000
- диапазон II от 1,0 до 2000
- диапазон III от 5,0 до 2000
Диапазон показаний массовой концентрации влаги, мг/м
3
от 0,07до 1500
Диапазон измерений избыточного давления, МПа от 0 до 10
Пределыдопускаемойабсолютнойпогрешности при
измерении температуры точки росы, ºС, не более
Пределыдопускаемойабсолютнойпогрешностипри
измерении объемной доли влаги в диапазоне от 0,1 до 1,0±0,1
включительно, млн
-1
, не более
Пределыдопускаемойотносительнойпогрешностипри
измерении объемной доли влаги в диапазоне свыше 1 до 2000±7,5
млн
-1
, %, не более
Пределы допускаемой приведенной к ВПИ погрешности при
измерении избыточного давления, %
Пределыдопускаемойприведенной
4)
погрешности
преобразования измеренного значения в выходной сигнал±0,3
(4...20) мА, %
1)
Проведение измерений в диапазоне температур точки росы от -80 до -65 ºС только при использовании
дополнительного охлаждения корпуса первичного преобразователя влажности.
2)
При использовании датчика давления из комплекта поставки. В случае измерения давления в системе
датчиком с погрешностью не более 0,02 % или ввода значения давления вручную, пределы допускаемой
абсолютной погрешности будут соответствовать погрешности прямых измерений, нормируемой для
первичного преобразователя влажности.
3)
При давлении до 10 МПа
4)
Нормирующее значение – разность между верхним и нижним пределами диапазона выходного токового
сигнала.
Таблица 4 – Основные технические характеристики
Наименование характеристики
Значение
10
Количество электрических входов
Входные сигналы:
- цифровой
- аналоговые
RS-485/протокол
Modbus/RTU;
(4…20) мА (2 входа)
Лист № 8
Всего листов 10
Продолжение таблицы4
Наименование характеристикиЗначение
Выходные сигналы:
- цифровыеRS-485/протокол
Modbus/RTU (2 выхода);
RJ-45/ стандарт Ethernet;
USB-В;
- аналоговый(4…20) мА;
- типа открытый коллектор (Alarm) нагрузка до 2 А (2 выхода);
нагрузка до 0,2 А (4 выхода)
Номинальное напряжение питания постоянного тока, В24
Максимальная потребляемая мощность, Вт:
- первичного преобразователя 15
- вторичного блока 2,5
- преобразователя давления 5
Степень защиты оболочки от
воздействия твердых тел и воды по ГОСТ14254-2015:
- первичного преобразователя влажности, не нижеIP66
- первичного преобразователя давления, не нижеIP65
- вторичного блокаIP54
Масса, кг, не более:
- первичного преобразователя влажности:
- исполнение W4
- исполнение 2M 8,5
- исполнение SW 0,2
- исполнение HT 14
- первичного преобразователя давления0,45
- вторичного блока 1
Габаритные размеры (длина×ширина×высота), мм, не боле
- первичного преобразователя влажности:
- исполнение W185×120×135
- исполнение 2M135×210×475
- исполнение SW 120×30×30
- исполнение HT230×245×235
- первичного преобразователя давления 105×27×27
- вторичного блока 195×165×65
Условия эксплуатации сервисного блока:
- рабочее давление исследуемого газа, МПа,16
1)
- температура исследуемого газа, °С,от -40 до +60
- температура окружающей воздуха, °С от +5 до +50
- относительная влажность окружающего воздуха при
температуре плюс 35
С и более низкой без конденсации
влаги (без прямого попадания атмосферных осадков), %, не
более
98
- атмосферное давление, мм рт. ст.
от 600 до 800
Средний срок службы, не менее, лет 10
1)
Для исполнения W максимальное рабочее давление исследуемого газа составляет 10 МПа.
Лист № 9
Всего листов 10
Знак утверждения типа
наносится на табличку сервисного блока методом лазерной гравировки и на титульный лист
эксплуатационной документации типографским способом
Комплектность средства измерений
ОбозначениеКол-во
Таблица 5 - Комплектность средства измерений
Наименование
Вторичный блок
Анализатор влажности FAS исполнения FAS-W
ВМПЛ3.035.0051
ВМПЛ2.848.008
1
1)
Преобразователь точки росы FAS-SW
Преобразователь точки росы КОНГ-Прима-2М
Анализатор влажности HygroTrace
Комплексыизмерительно-вычислительные
«Сервисный блок». Руководство по эксплуатации
ВМПЛ2.848.016
1
2)
КРАУ2.848.015-01
1
3)
ВМПЛ2.848.0191
4)
ВМПЛ3.035.004 РЭ
1
ГСИ.Комплексы измерительно-вычислительные
«Сервисный блок». Методика поверки
ВМПЛ3.035.004 МП
1
Комплексыизмерительно-вычислительный
«Сервисный блок». Формуляр
ВМПЛ3.035.004ФО
1
1
Преобразователь давления измерительный IS-3,
5, 6)
(0 – 16) МПа
Оборудование, поставляемое по спецзаказу:
Барьер искрозащитныйНБИ-11П1
7)
1)
только для исполнения W
2)
только для исполнения SW
3)
только для исполнения 2M
4)
только для исполнения HT
5)
только для модификаций II и III
6)
допускается комплектация аналогом (КТ
0,25, диапазон измерения избыточного давления 0…16 МПа)
7)
Допускается замена на барьер искробезопасный с гальванической развязкой MTL5541/S
Сведения о методиках (методах) измерений
ГОСТ 20060-83. Газы горючие природные. Методы определения содержания водяных
паров и точки росы влаги.
ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы
по воде».
ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы
по углеводородам».
ИСО 18453:2004 (ISO 18453:2004) «Природный газ. Корреляция между содержанием
воды и точкой росы».
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным «Сервисный блок»
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений
влажности газов».
ВМПЛ3.035.004 ТУ. «Комплекс измерительно-вычислительный «Сервисный блок».
Технические условия».
Лист № 10
Всего листов 10
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
40371-09 Комплексы измерительно-вычислительные и управляющие OC4000™ Фирма "GE Xin Hua Controls", Китай 2 года Перейти
15704-07 Комплексы средств автоматического управления и регулирования Series 4 Фирма "Compressor Controls Corporation", США 3 года Перейти
50079-12 Комплексы измерительные скважинные Волна ООО Фирма "АККРИС", г.Москва 2 года Перейти
63303-16 Комплексы программно-аппаратные для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований АИСТ ЗАО НПЦ фирма "НЕЛК", г.Москва 1 год Перейти
41882-09 Комплексы программных и технических средств ПИЛОН ЗАО "НПП "Электронные информационные системы", г.Екатеринбург 2 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
