Номер госреестра:
82224-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТЛМ-10
Производитель:
Завод измерительных трансформаторов, г. Самара
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
2509, 2532, 0427, 0451, 2550, 8166, 9685, 7727, 0633, 0573, 4448, 4439, 9430, 9640, 5105, 5299, 5945, 3416, 7809, 5056, 5062, 0314, 0865, 7444, 6807, 2609, 7636, 7640, 8020, 8073, 8018
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «16» июля 2021 г. № 1352
Лист № 1
Регистрационный № 82224-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТЛМ-10
Назначение средства измерений
ТрансформаторытокаТЛМ-10(далеепотексту–трансформаторытока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией,
выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции
изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце
трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь
измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным
контактным площадкам с помощью болтов М12. Трансформаторы тока имеют два сердечника
с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены
в любом положении и крепятся четырьмя болтами М10 через отверстия в основании. Клеммы
выводов вторичных обмоток снабжены закрепляющими винтами М6. Трансформаторы тока
не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора
должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную
цепь, обмотка должна быть замкнута.
ТрансформаторытокавыпущенывследующихмодификацияхТЛМ-10-1У3,
ТЛМ-10-2У3 которые отличаются друг от друга значениями номинального первичного тока и
номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации
ТЛМ-10-1У3 зав. № 2509, 2532, 0427, 0451, 2550, 8166, 9685, 7727, 0633, 0573 и модификации
ТЛМ-10-2У3 зав. № 4448, 4439, 9430, 9640, 5105, 5299, 5945, 3416, 7809, 5056, 5062, 0314, 0865,
7444, 6807, 2609, 7636, 7640, 8020, 8073, 8018.
Общий вид средства измерений с указанием места нанесения заводского номера
приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер
в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте,
указанном на рисунке 1.
Лист № 2
Всего листов 4
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
25507727
Таблица 1 – Метрологические характеристики ТЛМ-10-1-У3
Значение для заводских номеров
Наименование характеристики
2509, 2532
0427, 0451, 8166, 9685,
0633, 0573
0,50,50,50,5
Номинальное напряжение, кВ10101010
Номинальный первичный ток I
1ном
, А50 200 300 400
Номинальный вторичный ток I
2ном
, А 5 5 5 5
Номинальная частота f
ном
, Гц50505050
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка (с коэф-
фициентом мощности cos φ = 0,8), В∙А
10101010

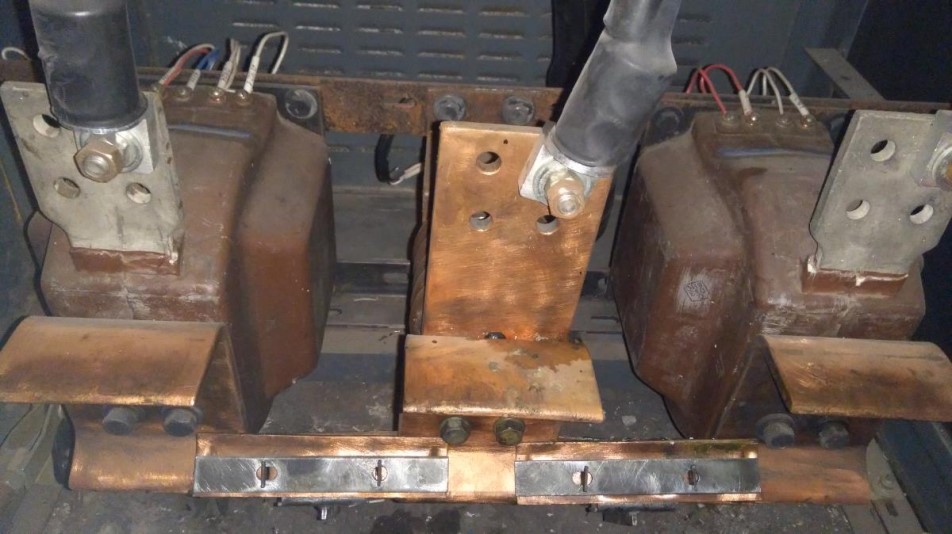

Рисунок 1 – Общий вид средства измерений с указанием
места нанесения заводского номера
Место нанесения
заводского номера
Лист № 3
Всего листов 4
0,50,50,5
Таблица 2.1 – Метрологические характеристики ТЛМ-10-2-У3
Значение для заводских номеров
Наименование характеристики4448, 4439,5105, 5299,7809, 5056,
9430, 96405945, 34165062
Номинальное напряжение, кВ10 10 10
Номинальный первичный ток I
1ном
, А 100 150 300
Номинальный вторичный ток I
2ном
, А 5 5 5
Номинальная частота f
ном
, Гц50 50 50
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка (с коэф-
фициентом мощности cos φ = 0,8), В∙А
101010
0,50,50,5
Таблица 2.2 – Метрологические характеристики ТЛМ-10-2-У3
Значение для заводских номеров
Наименование характеристики0314, 0865,6807, 2609,8020, 8073,
74447636, 76408018
Номинальное напряжение, кВ10 10 10
Номинальный первичный ток I
1ном
, А 400 6001500
Номинальный вторичный ток I
2ном
, А 5 5 5
Номинальная частота f
ном
, Гц50 50 50
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка (с коэф-
фициентом мощности cos φ = 0,8), В∙А
101015
от -45 до +40
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора тока типографским
способом.
Комплектность средства измерений
Трансформатор тока
1 шт.
Паспорт
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
Количество
Обозначение
ТЛМ-10-1У3
(ТЛМ-10-2У3)
ТЛМ-10-1У3
(ТЛМ-10-2У3)
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам тока ТЛМ-10
Техническая документация изготовителя
Лист № 4
Всего листов 4
