Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP, ГРСИ 82198-21
Номер госреестра:
82198-21
Наименование СИ:
Серверы времени с приемником сигналов ГНСС
Обозначение типа:
FL TIMESERVER NTP
Производитель:
Фирма "Phoenix Contact GmbH & Co. KG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «16» июля 2021 г. № 1352
Лист № 1
Регистрационный № 82198-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP
Назначение средства измерений
Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP (далее -
серверы)предназначеныдляформированияшкалывремени,синхронизированнойс
национальной шкалой времени UTC (SU) по сигналам глобальных навигационных спутниковых
систем ГЛОНАСС/GPS и выдачи информации о текущем значении времени и календарной дате
через сетевой интерфейс Ethernet.
Описание средства измерений
ПринципдействиясерверовоснованнаприемесигналовГНСС
ГЛОНАСС/GPS/Galileo; синхронизации собственных часов с национальной шкалой времени
UTC(SU); формировании, хранении и передаче по NTP-протоколу информации о календарной
дате и о текущем значении времени.
Сервер состоит из приемника сигналов ГНСС ГЛОНАСС/GPS/Galileo и NTP-сервера,
интегрированных в едином корпусе.
Конструктивно сервера выполнены в закрытом корпусе с элементами крепления для
горизонтальной поверхности. В верхней части корпуса серверов установлены светодиодные
индикаторы режимов работы, характеризующие состояние напряжения питания постоянного
тока, а также качество принимаемых сигналов ГНСС. В нижней части смонтирован: зажим
герметизации и защиты IP68 для защиты порта RJ45 Ethernet 10/10/1000 Мбит/с, зажимы
питания постоянным током, кнопка сброса настроек сервера до заводских.
Серверы работают в режиме NTP-сервера уровня Stratum I по протоколу NTPv4.
Общий вид сервера представлен на рисунке 1.
Крепежные винты выполнены из мягкого металла для идентификации вскрытия корпу-
са сервера. В явном виде пломбирование не применяется.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 4

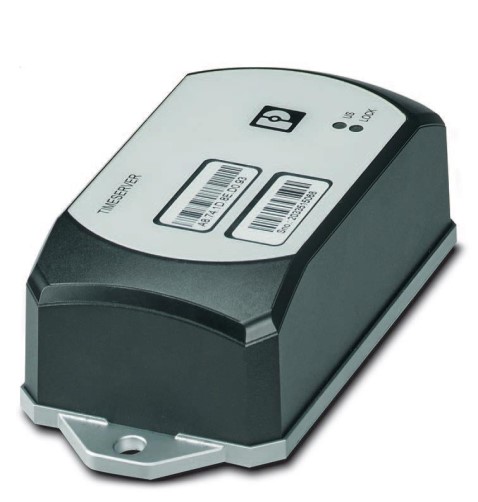

Рисунок 1 – Общий вид сервера

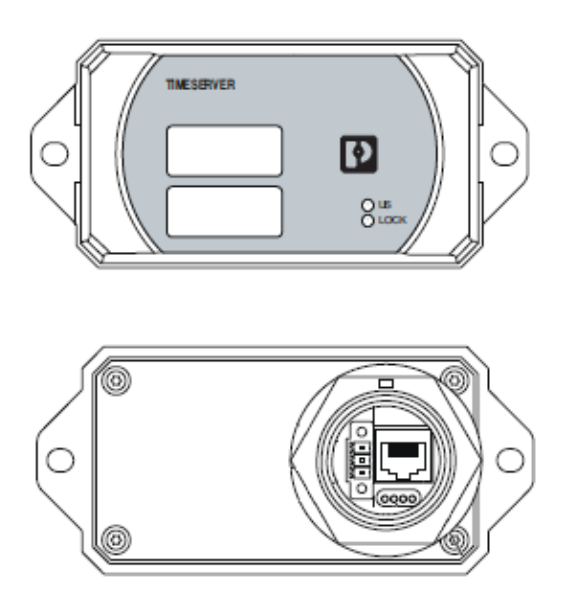

Рисунок 2 – Схема пломбировки от несанкционированного доступа
Место пломбировки
Лист № 3
Всего листов 4
Программное обеспечение
Программное обеспечение (далее - ПО) серверов является встроенным. ПО
обеспечивает обработку сигналов от глобальных навигационных спутниковых систем,
выделение информации о точном значении времени и передачу значений текущего времени и
календарной даты по цифровому интерфейсу.
ПО разделено на метрологически значимую и метрологически незначимую части,
которые объединены в единый файл.
Конструкция радиочасов исключает возможность несанкционированного влияния на
ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Trial версии (идентификационный номер) ПО
Значение
-
не ниже 4.4.71.100
Метрологические и технические характеристики
Наименование характеристики
Значение
Таблица 2 – Метрологические характеристики
±200
Пределы допускаемой абсолютной погрешности синхронизации формиру-
емой шкалы времени с национальной шкалой времени UTC(SU) по прото-
колу NTP на интерфейсе Ethernet устройства в режиме синхронизации по
сигналам ГНСС ГЛОНАСС/GPS, мкс
Пределы допускаемой абсолютной погрешности хранения формируемой
шкалы времени по протоколу NTP на интерфейсе Ethernet устройства в ав-
тономном режиме работы за 1 сутки, с
±1,0
Наименование характеристики
Значение
от -40 до +70
Таблица 3 – Основные технические характеристики
Рабочие условия эксплуатации
температура окружающего воздуха,
С
относительнаявлажностьокружающеговоздухапритемпературе
35
С, %, не более
95
от 10 до 30
6,5
Напряжение питания постоянного тока, В
Потребляемая мощность при питании по технологии PoE, Вт
Габаритные размеры, мм, не более
длина
ширина
высота
Масса, кг, не более
114
63
37
0,35
типографским
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт
способом и на верхнюю часть корпуса методом лазерной маркировки.
Лист № 4
Всего листов 4
Комплектность средства измерений
FL TIMESERVER NTP
1 шт.
FL M32 ADAPTER
1 шт. *
109040_ru_1
1 экз.
651-20-071 МП
1 экз.
Обозначение
Количество
UC-IND-C1ZNI-S/R4IE8
FMC 1,5/ 3-STF-3,5
FL CAT5 PATCH 1,5
1 шт. *
1 шт. *
1 шт. *
Таблица 4 – Комплектность серверов
Наименование
Сервер времени с приемником сигналов ГНСС FL
TIMESERVER NTP
Кабельный ввод для герметизации (IP67) разъема
FL-WLAN 110x (IP20)
Штекерный соединитель RJ45 (степень защиты IP20)
Разъемы для печатной платы (номинальный ток 8 A)
Патч-кабель (CAT5, 1,5 м)
Сервер времени с приемником сигналов ГНСС FL
TIMESERVER NTP. Руководство по эксплуатации
ГСИ. Серверы времени с приемником сигналов
ГНСС FL TIMESERVER NTP. Методика поверки
____________
* наличие и количество определяется комплектом поставки.
Сведения о методиках (методах) измерений
приведены в документе «Сервер времени с приемником сигналов ГНСС FL TIMESERVER NTP.
Руководство по эксплуатации» «Применение», п.6.
Нормативные и технические документы, устанавливающие требования к серверам вре-
мени с приемником сигналов ГНСС FL TIMESERVER NTP
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной повероч-
ной схемы для средств измерений времени и частоты»
