Комплексы аппаратно-программные "Парк Скан", ГРСИ 82191-21
Номер госреестра:
82191-21
Наименование СИ:
Комплексы аппаратно-программные
Обозначение типа:
"Парк Скан"
Производитель:
ООО "Рекогна - Индастриал", г. Москва; ООО "ТР-Лаб", г. Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «16» июля 2021 г. № 1352
Лист № 1
Регистрационный № 82191-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные «ПаркСкан»
Назначение средства измерений
Комплексы аппаратно-программные «ПаркСкан» (далее - комплексы) предназначены для
измерений значений текущего времени, синхронизированных с национальной шкалой времени
Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения
на их основе координат комплексов.
Описание средства измерений
Принцип действия комплексов основан на параллельном приеме и обработке сигналов
навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с
помощью навигационного приемника, входящего в состав комплекса, автоматической
синхронизации шкалы времени комплекса с национальной шкалой времени Российской
Федерации UTC(SU), и записи текущего момента времени в сохраняемые фото- и видеокадры,
формируемые комплексом.
Комплексы конструктивно состоят из одного компьютерного блока, одной или нескольких
видеокамер, и программного обеспечения (ПО).
Видеокамера представляет собой цифровую поворотную видеокамеру тип 1 или тип 2,
отличающиеся оптическим разрешением сенсора и массогабаритными характеристиками.
В состав каждого компьютерного блока входят: источник питания, промышленный
компьютер и GPS/ГЛОНАСС приемник. Компьютерные блоки изготавливаются в уличном
исполнении двух моделей: «
КУВ-А-М» и«КУВ-А»,
отличающихся массогабаритными
характеристиками. К одному компьютерному блоку модели «
КУВ-А-М»
возможно подключение
1 видеокамеры любого типа, к компьютерному блоку модели «
КУВ-А»
возможно подключение
от 1 до 4 видеокамер любого типа.
Режим работы комплексов круглосуточный.
Общий вид составных частей комплексов с указанием мест нанесения знака утверждения
типа представлены в таблице 1.
Лист № 2
Всего листов 5
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Местопломбировкиотнесанкционированногодоступапредназначенодля
предотвращения доступа к промышленному компьютеру, расположенному в компьютерном
блоке и представлено на рисунке 1.
Таблица 1 – Общий вид составных частей комплексов с указанием мест нанесения знака
утверждения типа
Видеокамера, тип 1
Видеокамера, тип 2
Компьютерный блок, модель «КУВ-А»
Компьютерный блок, модель «КУВ-А-М
»
Лист № 3
Всего листов 5

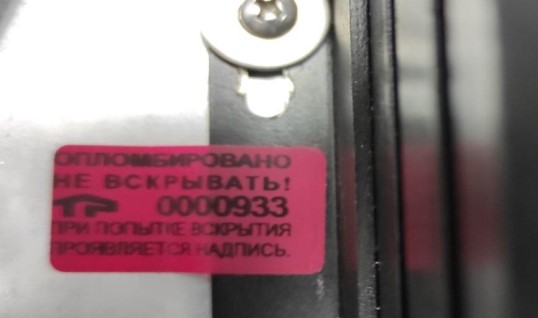

Рисунок 1 – Место пломбировки от несанкционированного доступа
Программное обеспечение
Метрологически значимаячасть программного обеспечения (ПО) комплексов представляет
собой два специальных программных модуля:
- модуль «Измерение значений текущего времени» обеспечивает определение текущего
времени, синхронизированного со шкалой времени UTC(SU);
- модуль «Измерение значений координат» обеспечивает определение значений текущих
координат комплексов;
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 4 – Идентификационные данные метрологически значимой части ПО
Идентификационные данныеЗначение
Идентификационное Модуль «Измерение Модуль «Измерение
наименование ПО значений текущего значений координат»
времени»
Номер версии
(идентификационный номер) ПОне ниже 1.5не ниже 1.2
Цифровой идентификатор ПО
(контрольная сумма
--
исполняемого кода)
Метрологические и технические характеристики
±7
Значение
±1
Таблица 5 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой абсолютной погрешности синхронизации внутренней
шкалы времени комплекса к шкале времени UTC(SU), c
Границы допускаемой абсолютной погрешности (по уровню вероятности
0,95 и геометрическом факторе PDOP ≤ 3) определения координат
комплекса в плане, м
Лист № 4
Всего листов 5
230
150
150
470
270
270
400
300
170
600
470
250
2,5
8,0
9,5
40
Таблица 6 – Основные технические характеристики
Наименование характеристики
Значение
от 187 до 268
Напряжение электропитания комплекса от сети переменного тока частотой
50±1 Гц, В
Габаритные размеры, мм, не более:
а) видеокамера, тип 1
длина
ширина
высота
б) видеокамера, тип 2
длина
ширина
высота
в) компьютерный блок, модель «КУВ-А-М»
длина
ширина
высота
г) компьютерный блок, модель «КУВ-А»
длина
ширина
высота
Масса, кг, не более:
видеокамера, тип 1
видеокамера, тип 2
компьютерный блок, модель «КУВ-А-М»
компьютерный блок, модель «КУВ-А»
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре окружающего воздуха 25 °С, %
- атмосферное давление, кПа
от - 50 до 60
до 98
от 60 до 106,7
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и на
этикетку на корпусе компьютерного блока.
Комплектность средства измерений
Таблица 7 – Комплектность комплексов
Наименование
Обозначение
Количество
1
Компьютерный блок
Видеокамера
Руководство по эксплуатации
Формуляр
Методика поверки
-
-
РСАВ.402100.026 РЭ
РСАВ.402100.026 ФО
651-20-078 МП
от 1 до 4
1экз.
1экз.
1экз.
Сведения о методиках (методах) измерений
приведены в разделе «Принципы и методы измерений» документа РСАВ.402100.026 РЭ
«Комплекс аппаратно-программный «ПаркСкан». Руководство по эксплуатации».
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно-программным «ПаркСкан»
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной
схемы для средств измерений времени и частоты»
Комплексаппаратно-программный«ПаркСкан».Техническиеусловия.
ТУ 4278-026-95195549-2019.
