Номер госреестра:
82187-21
Наименование СИ:
Датчики плотности поточные
Обозначение типа:
L-Dens 7Х00
Производитель:
Компания "Anton Paar GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «07» июля 2021 г. № 1209
Лист № 1
Регистрационный № 82187-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики плотности серии L-Dens 7Х00 поточные
Назначение средства измерений
Датчики плотности серии L-Dens 7X00 поточные (далее в тексте - датчики плотности),
предназначены для измерений плотности жидкостей и сжиженных газов.
Описание средства измерений
Принцип действия датчика плотности основан на измерении периода резонансной ча-
стоты механических колебаний чувствительного элемента в виде U-образной трубки и преобра-
зовании его в электрический импульсный выходной сигнал, пропорциональный плотности по-
тока жидкости, газа, проходящего через чувствительный элемент. Резонансные колебания чув-
ствительного элемента поддерживаются с помощью специальной электромагнитной системы.
Период резонансной частоты колебаний зависит от собственных механических характеристик
чувствительного элемента, его температуры и плотности среды, проходящей через чувстви-
тельный элемент. Коэффициенты зависимости индивидуальны для каждого датчика плотности
и определяются при его заводской калибровке. Датчики плотности имеют встроенный платино-
вый термопреобразователь сопротивления.
Датчики плотности предназначены для установки на байпасную линию либо для непо-
средственного подключения к трубопроводу с исследуемой жидкостью, сжиженным газом при
этом часть потока проходит внутри чувствительного элемента, выполняющего роль трубопро-
вода внутри корпуса датчика.
Уравнение измерений плотности в рабочем диапазоне температуры, запатентованное
компанией Anton Рааr, имеет вид:
Dt = DA × Т
2
× (1 + DA1 × t + DA2 × t
2
) - DB × (1 – DB1 × t)
гдеDt - плотность с коррекцией влияния температуры, кг/м
3
;
Т - период колебаний чувствительного элемента, мкс;
t - температура, °С;
DA, DB, DA1, DA2, DB1 - константы корректировки для расчета плотности с компенса-
цией температуры.
Для реализации компенсации влияния давления измеряемой среды на свойства чув-
ствительного элемента, датчики плотности могут применяться совместно с преобразователями
давления (в комплект поставки не входят).
Уравнение компенсации влияния давления измеряемой среды имеет вид:
DtP = Dt + DP1 × (Р — P
ref
) + DP2 × (Р — P
ref
)
2
+ DP3 × Dt × (Р — Р
ref
)
гдеDtР - плотность с коррекцией влияния температуры и давления, кг/м
3
;
Р - абсолютное давление измеряемой среды, бар;
Р
ref
- атмосферное давление, бар;
Лист № 2
Всего листов 4
DP1, DP2, DP3 - корректирующие константы для компенсации давления.
Датчики плотности L-Dens 7X00 выпускаются в следующих модификациях:
- L-Dens 7400 SST (Ex d, NPT Ex d) - ячейка выполнена из нержавеющей стали;
- L-Dens 7400 HAS (Ex d, NPT Ex d) - ячейка выполнена из хастеллоя;
- L-Dens 7400 HAS HP (Ex d, NPT Ex d) - ячейка выполнена из хастеллоя, рассчитан на
работу при повышенном давлении;
- L-Dens 7400 TAN (Ex d, NPT Ex d) - ячейка выполнена из тантала;
- L-Dens 7400 INC (Ex d, NPT Ex d) - ячейка выполнена из инколоя;
- L-Dens 7500 HAS (Ex d, NPT Ex d) - ячейка выполнена из хастеллоя.
Если в конце названия модели присутствует «Ex d», это говорит о взрывозащищенном
исполнении датчика. Аббревиатура «NPT» говорит о наличии соответствующих кабельных
выводов.
ДатчикиплотностиL-Dens7400работаютчерезследующиевторичные
преобразователи:
- Pico 3000 AO (RC, RC Ex d) (2 аналоговых выхода от 4 до 20 мА, 1 аналоговый вход,
2 цифровых входа, 1 релейный выход);
- Pico 3000 AO Eco (RC, RC Ex d) (2 аналоговых выхода от 4 до 20 мА);
- Pico 3000 HART (RC, RC Ex d) (HART и 1 аналоговый выход от 4 до 20 мА), Pico 3000
Modbus (RC, RC Ex d) (Modbus RTU);
- Pico 3000 PROFIBUS (RC, RC Ex d) (PROFIBUS DP и 1 релейный выход);
- Pico 3000 Frequency (RC, RC Ex d) (Частотный выход и аналоговый выход от 4
до 20 мА);
- mPDS 5 (Токовый выход от 4 до 20 мА / Modbus TCP / PROFIBUS DP / EtherNet/IP /
PROFINET).

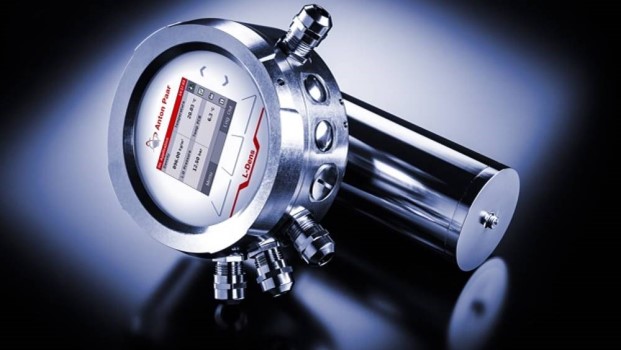

Общий вид датчиков представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Рисунок 1 - Общий вид датчиков плотности L-Dens 7Х00
Программное обеспечение
Датчики функционируют под управлением встроенного в контроллер измерительного
прибора и автономного специального программного обеспечения Pico 3000, устанавливаемого
на персональном компьютере, которое предназначенного для управления работой датчика,
процессом измерений, а также хранения и обработки полученных данных.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 4
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
встроенное
Значения
авто
н
омное
Идентификационное наименование ПО FirmwarePico 3000
Номер версии (идентификационный номер) ПО,
не ниже1.001.0010.1.0
Метрологические и технические характеристики
Значение
от 600 до 1200
от 0 до 3000
±0,3
(±0,5 для тантала)
от -40 до +125
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений плотности, кг/м
3
Диапазон показаний плотности, кг/м
3
Пределы допускаемой абсолютной погрешности измерений плотности,
кг/м
3
Диапазон измерений температуры среды, °С
Пределы допускаемой абсолютной погрешности измерений температу-
ры, °С
±0,1
Значение
5
от 100 до 500
от 19,2 до 28,8
от 2 до 5
200 х 243 х 156
5,8
Таблица 3 – Основные технические характеристики
Наименование характеристики
Максимальное рабочее давление среды, МПа
Скорость потока, л/ч
Напряжение постоянного тока, В
Потребляемая мощность, В·А
Габаритные размеры, мм, не trial (длина х ширина х высота)
Масса, кг, не более
Условия эксплуатации:
-
диапазон температуры окружающей среды, °С
-
относительная влажность воздуха при температуре +30 °С, %
-
диапазон атмосферного давления, кПа
Наработка на отказ, ч
от -40 до +70
до 90 (без конденсации)
от 84 до 105
48000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на корпус датчика в виде наклей-
ки.
Комплектность средства измерений
Количество
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Датчики плотности серии L- 7400 SST (Ex d, NPT Ex d), 7400 HAS
Dens 7X00 поточные (Ex d, HP, HP Ex d, NPT Ex d, HP NPT
Ex d), 7400 TAN (Ex d, NPT Ex d), 7400
INC (Ex d, NPT Ex d), 7500 HAS (Ex d,
NPT Ex d)
Программное обеспечение-
Руководство по эксплуатации-
Методика поверки МП 2302-0129-2019
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к датчикам плот-
ности L-Dens 7X00 поточным
Государственная поверочная схема для средств измерений плотности, утвержденная
приказом Федерального агентства по техническому регулированию и метрологии от
01.11.2019 г. № 2603
Техническая документация компании «Anton Paar GmbH», Австрия
