УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «13» июля 2021 г. № 1325
Лист № 1
Регистрационный № 82176-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки измерительные ваттметров СВЧ NRX
Назначение средства измерений
Блоки измерительные ваттметров СВЧ NRX предназначены для измерения
мощности СВЧ совместно с ваттметрами СВЧ, а также для формирования СВЧ колебаний с
нормированным уровнем мощности.
Описание средства измерения
Принцип работы блоков измерительных ваттметров СВЧ NRX(далее – блоков
измерительных) в части измерения мощности СВЧ основан на получении в цифровом виде
результатов измерений от подключаемых ваттметров СВЧ и отображении их на дисплее
прибора. В части формирования СВЧ колебаний принцип действия прибора основан на
использованиицифро-аналоговогопреобразователяЦАП,который непосредственно
генерирует непрерывные или импульсно-модулированные сигналы на частоте 50 МГц.
Сигналы на частоте 1 ГГц формируются с помощью фильтрации полезного сигнала из
спектра широкополосного сигнала, воспроизводимого ЦАП. Выходной каскад ЦАП снабжен
переключаемым аттенюатором и системой автоматической регулировки уровня мощности.
Конструктивно блоки измерительные ваттметров СВЧ NRX выполнены в виде
настольного лабораторного прибора. Управление прибором осуществляется с передней
панели, оснащенной сенсорным дисплеем и кнопочным табло, или по интерфейсам
дистанционного управления LAN или GPIB (опционально) с помощью внешней ПЭВМ.
Блоки измерительные ваттметров СВЧ NRX поддерживают подключение ваттметров
СВЧсерийNRPxxS(N),NRPxxA(N),NRPxxT(N),NRPxxTWG,NRP-Zxx,NRQ6,
калибраторов мощности СВЧ NRPCxx, а также опционально ваттметров проходящей
мощности NRT-Zxx. Для этого на передней панели имеются разъёмы измерительных каналов
А и В для подключения ваттметров СВЧ.
Блоки измерительные ваттметров СВЧ NRX имеют следующие опции:
NRX-B1 – опция опорного источника;
NRX-B4 - опция дополнительных разъёмов измерительных каналов С и D на задней
панели для подключения ваттметров СВЧ;
NRX-B9 - опция интерфейса для подключения ваттметров проходящей мощности
типа NRT-Zxx.
Для предотвращения несанкционированного доступа ваттметры СВЧ NRX имеют
защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.
Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки
на заднюю панель ваттметров СВЧ NRX в соответствии с рисунком 2 и имеет формат
шестизначного цифрового номера. Знак поверки наноситсяна верхнюю панель блоков
измерительных ваттметров СВЧ NRX.
Лист № 2
Всего листов 5
Общий вид блоков измерительных ваттметров СВЧ NRX и обозначение места для
нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения серийного
номера, идентифицирующего каждый экземпляр СИ, приведены на рисунке 2.

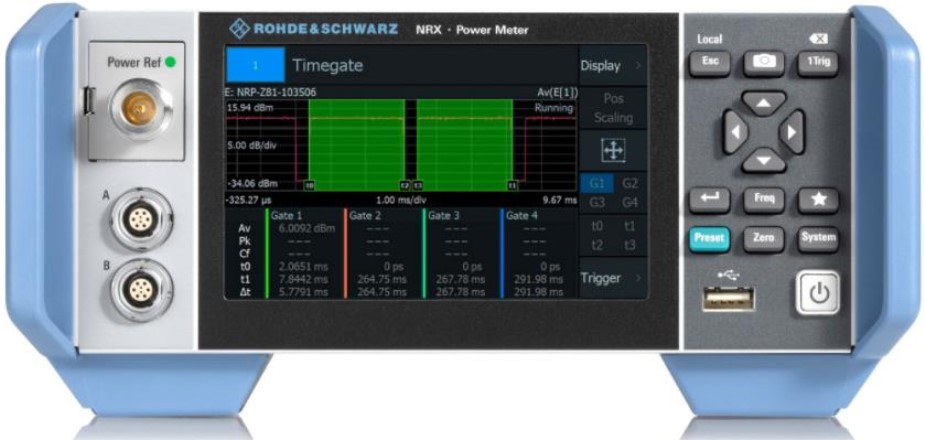

Рисунок 1 - Общий вид средства измерений
место нанесения знака
утверждения типа
место нанесения
серийного номера

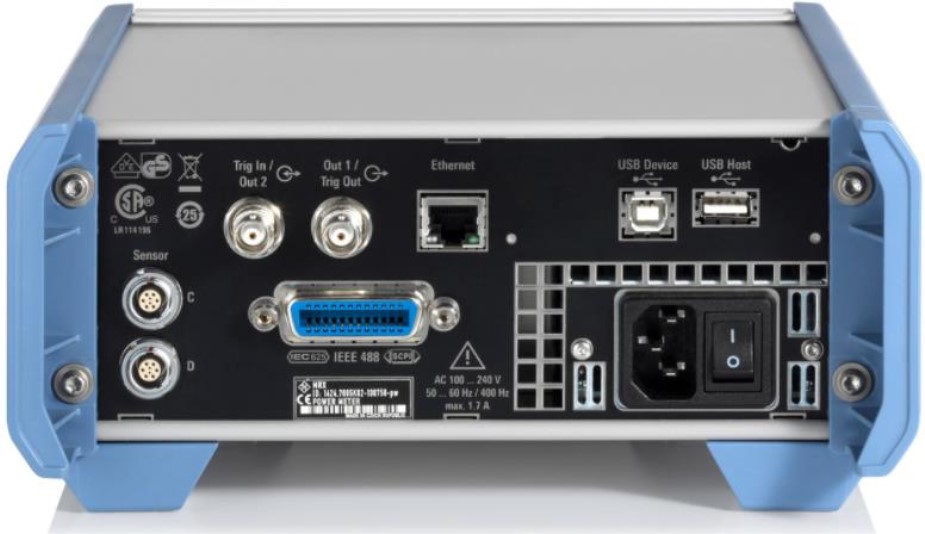

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения
серийного номера, идентифицирующего каждый экземпляр СИ
место пломбировки от
несанкционированного
доступа
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение «FW NRX» предназначено для управления режимами
работы блоков измерительных ваттметров СВЧ NRX. Программное обеспечение «FW NRX»
предназначено только для работы с блоками измерительными и не может быть использовано
отдельно от их измерительно-вычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой
части. Влияние программного обеспечения не приводит к выходу метрологических
характеристик блоков измерительных ваттметров СВЧ NRX за пределы допускаемых
значений.
Уровеньзащитыпрограммногообеспечения«низкий»всоответствиис
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОFW NRX
Номер версии (идентификационный номер) ПОне ниже 02.40.20100501
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальные значения частот выходного сигнала, Гц
Режимы работы
Диапазон уровней выходного сигнала, дБ (1 мВт)
Пределы допускаемой относительной50 МГц
погрешности установки уровня
выходного сигнала, %
Значение
5·10
7
, 1·10
9
непрерывная генерация (НГ),
импульсная модуляция (ИМ) с
периодом 100 мкс и
длительностью 50 мкс
-20, -10, 0, 10,
20 (только для НГ)
1,0
1 ГГц
1,2
от +18 до +33
85
Значение
2
N «розетка»
от -40 до +70
95
Таблица 3 – Основные технические характеристики
Наименование характеристики
1
Тип выходного СВЧ разъема опции NRX-B1
Рабочие условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность воздуха при температуре 25
С, %, не более
Условия хранения и транспортирования:
- температура окружающей среды,
С
- относительная влажность воздуха при температуре 40 °С, %, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, Вт, не более
от 207 до 253
от 50 до 60
250
Лист № 4
Всего листов 5
Продолжение таблицы 3
12
Масса, кг, не более3
Габаритные размеры (ширина × глубина × высота), мм, не более
Время прогрева, мин
Средняя наработка на отказ, лет
234
272
106
30
10
Знак утверждения типа
наносится на переднюю панель блоков измерительных ваттметров СВЧ NRX в соответствии
с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
по отдельному заказу
Количество
1 шт.
1 шт.
Обозначение
NRX
NRX-B1
NRX-B4
Таблица 4 – Комплектность средства измерений
Наименование
Блок измерительный ваттметров СВЧ
Опция опорного источника
Опция двух дополнительных разъёмов на
задней панели для подключения ваттметров
СВЧ
Опция интерфейса для NRT-Zxx
Комплект ЗИП
Руководство по эксплуатации
NRX-B9
--
по отдельному заказу
1 компл.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 3.5 «Управление прибором» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к блокам
измерительным ваттметров СВЧ NRX
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в
диапазоне частот от 9 кГц до 37,5 ГГц
Техническая документация “Rohde & Schwarz GmbH & Co. KG”, Германия
