Аппаратура геодезическая спутниковая многочастотная МР-9, ГРСИ 82152-21
Номер госреестра:
82152-21
Наименование СИ:
Аппаратура геодезическая спутниковая многочастотная
Обозначение типа:
МР-9
Производитель:
Акционерное общество "ПО "Уральский оптико-механический завод" (АО "ПО "УОМЗ"), г. Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «13» июля 2021 г. № 1325
Лист № 1
Регистрационный № 82152-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая многочастотная МР-9
Назначение средства измерений
Аппаратура геодезическая спутниковая многочастотная МР-9 (далее – аппаратура)
предназначена для измерений координат и длин базисов.
Описание средства измерений
Аппаратура геодезическая спутниковая многочастотная – геодезические приборы,
принцип действия которых заключается в измерении времени прохождения сигнала от
спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой пластиковый корпус, вмещающий
спутниковую геодезическую антенну и приёмник, управление которым осуществляется с
помощью персонального компьютера или полевого контроллера. Принимаемая со спутников
информация записывается во внутреннюю память прибора и полевой контроллер. Аппаратура
оснащена съемными аккумуляторными батареями.
Аппаратура состоит из основных частей: смарт-антенны, антенн УКВ и модуля GSM.
Смарт-антеннавыполненавмоноблочномкорпусе,состоящимиздвухчастей
обеспечивающего защиту внутренних модулей от внешних воздействий. Нижняя часть смарт-
антенны изготовлена из магниевого сплава, а верхняя из пластика. Также в корпусе смарт-
антенны расположены модули Bluetooth и Wi-Fi. Принимаемая со спутников информация
записывается во внутреннюю память.
На лицевой панели расположены:
- кнопка «Вкл/Выкл» – для включения и выключения аппаратуры;
- четыре светодиодных индикаторов: «Сеть» – светится, когда модуль сети выбран в
качестве канала передачи данных RTK; «Спутники» – светится при получении сигнала от
спутников; «Bluetooth» – светится при использовании Bluetooth; «Запись» – отображает статус
записи данных.
С тыльной стороны расположен отсек для двух аккумуляторных батарей. В отсеке
находятся слоты для SIM-карты и SD-карты.
На нижней панели корпуса смарт-антенны расположены три разъема с резиновыми
заглушками:
- разъем для подключения внешней GSM или УКВ антенн;
- разъём Lemo5, выполняющий функцию USB и RS232;
- разъем Lemo7 для подключения к внешнему каналу передачи данных или к внешнему
источнику питания.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1
C/A, L1C, L1P, L2C, L2P, L5; BDS: B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC; GLONASS: L1, L2,
L3; Galileo: E1, E5a, E5b, E5 ALTBOC, E6; QZSS: L1 C/A, L1C, L2C, L5; IRNSS: L5, SBAS.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая
статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные
кодовые измерения (DGPS)», «Автономный».
Нанесение знака поверки на средство измерений не предусмотрено.
Лист № 2
Всего листов 4
Общий вид аппаратуры представлен на рисунках 1 - 2.

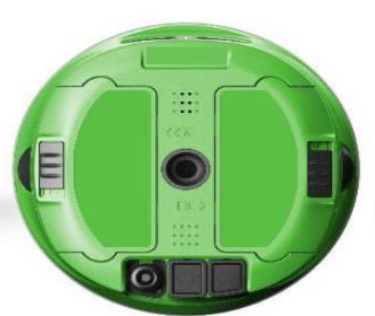

Рисунок 1 – Общий вид аппаратуры со
стороны нижней панели
Пломбирование аппаратуры геодезической спутниковой многочастотной МР-9 не
предусмотрено.
Программное обеспечение
Аппаратура имеет метрологически значимое встроенное программное обеспечение
«МР-9-FW» (далее –ПО),установленноена аппаратуру,ПО«GeoSolution RUS»,
устанавливаемое на персональный компьютер, а также ПО «УОМЗ Топос», устанавливаемое на
контроллер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры,
настройка и управление рабочим процессом, хранение и передача результатов измерений, а
также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077–2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечение
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО МР-9-FW GeoSolution RUS
Номер версии (идентификационный не ниже не ниже
номер) ПО 1.12 1.00
Цифровой идентификатор ПО - -
УОМЗ Топос
не ниже
4.0.200312.175731
-
Метрологические и технические характеристики
Значение
от 0 до 30000
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений длины базиса, м
Границы допускаемой абсолютной погрешности определения
координат (при доверительной вероятности 0,95) в режиме
«Автономный», мм:
- в плане
- по высоте
±3 · 1000,0
±3 · 1500,0

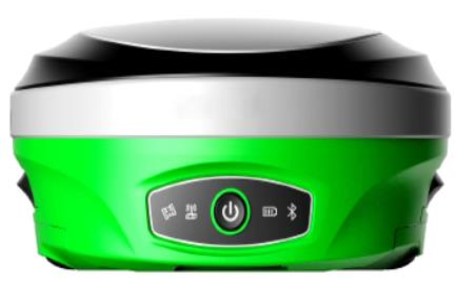

Рисунок 2 – Общий вид аппаратуры со стороны
лицевой панели
Лист № 3
Всего листов 4
±3 · (2,5 + 0,1·10
-6
·D)
±3 · (3,5 + 0,4·10
-6
·D)
±3 · (8,0 + 1,0·10
-6
·D)
±3 · (15,0 + 1,0·10
-6
·D)
Значение
Продолжение таблицы 2
Наименование характеристики
Границы допускаемой абсолютной погрешности измерений длины
базиса (при доверительной вероятности 0,95)в режимах:
- «Статика» и «Быстрая статика», мм:
- в плане
- по высоте
- «Кинематика» и «Кинематика в реальном времени (RTK)», мм:
- в плане
- по высоте
- «Дифференциальные кодовые измерения (DGPS)», мм:
- в плане
- по высоте
±3 · 250,0
±3 · 500,0
где D – измеряемое
расстояние в мм
Режимы измерений
от 9 до 28
7,2
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
Тип приемника
Тип антенны
Количество каналов
Многочастотный, многосистемный
Внешняя
800
«Статика», «Быстрая статика»,
«Кинематика», «Кинематика в
реальном времени (RTK)»,
«Дифференциальные кодовые
измерения (DGPS)», «Автономный»
от -40 до +65
Диапазон рабочих температур, °С
Напряжение источника питания постоянного тока, В
- внешнего
- внутреннего
Габаритные размеры, (Д×В), мм, не более
Масса, кг, не более
156×76
1,3
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Обозначение
Количество, ед.
Таблица 4 – Комплектность средства измерений
Наименование
Аппаратура геодезическая спутниковая
многочастотная МР-9
-
1 шт.
Аккумулятор
Зарядное устройство
Адаптер сетевой (адаптер энергопитания)
Набор переходников для адаптера
Антенна GSM/УКВ
Рулетка измерительная
-
-
-
-
-
-
2 шт.
1 шт.
1 шт.
1 комплект
1 шт.
1 шт.
Кабель интерфейсный (кабель передачи
данных)
-
1 шт.
Лист № 4
Всего листов 4
Продолжение таблицы 4
Наименование
Футляр
Веха удлинительная
Обозначение
--
Количество, ед.
1 шт.
1 шт.
Компакт-диск с программным обеспечением и
документацией в составе
-
1 шт.
Паспорт
Методика поверки
Руководство по эксплуатации
5019.00000000 ПС
МП АПМ 50-20
5019.00000000 РЭ
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведенывразделе75019.00000000 РЭ«Аппаратурагеодезическаяспутниковая
многочастотная МР-9. Руководство по эксплуатации»
к аппаратуре
спутниковая
Нормативные и технические документы, устанавливающие требования
геодезической спутниковой многочастотной МР-9
ТУ26.51.12-170-07539541-2019«Аппаратурагеодезическая
многочастотная МР-9. Технические условия»
