УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «7» июля 2021 г. № 1210
Лист № 1
Регистрационный № 82134-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы мощности UMG801
Назначение средства измерений
Анализаторы мощности UMG801 (далее – анализаторы) предназначены для измерений,
регистрации, отображения и передачи по цифровым интерфейсам параметров электрических
величин в сетях переменного тока промышленной частоты: напряжения и силы переменного
тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной
мощности.
Описание средства измерений
Принцип действия анализаторов основан на аналого-цифровом преобразовании
входных сигналов напряжения и силы переменного тока с последующей математической и
алгоритмической обработкой измеренных величин. Полученные результаты измерений
отображаются на дисплее анализаторов, сохраняются в памяти анализаторов и передаются
через коммуникационные интерфейсы (Ethernet, RS485, USB) в информационные системы и
системы управления более высокого уровня.
Анализаторы относятся к классу микропроцессорных программируемых измерительно-
вычислительных приборов, состоящих из электронного блока и встроенного в него
программного обеспечения.
Анализаторы имеют 4 входа для измерений напряжения переменного тока и 8 входов
для измерений силы переменного тока. Измерение напряжения переменного тока может
осуществляться как непосредственным подключением прибора к электрической цепи, так и
через трансформаторы напряжения. Измерение силы переменного тока возможно только через
трансформаторы тока с номинальными вторичными токами 1 и 5 А. Анализаторы измеряют
среднеквадратические значения напряжения и силы переменного тока.
Основные узлы анализаторов: входные первичные преобразователи напряжения и силы
переменного тока, аналого-цифровой преобразователь (АЦП), микропроцессор, схема
интерфейсов, блок питания, дисплей.
Анализаторы имеют следующие модули расширения:
800-CT8-A – модуль для расширения количества каналов измерений силы переменного
тока до 92;
800-CON – модуль коммуникации (коммуникационный модуль).
Конструктивноанализаторывыполненывударопрочных,пылезащищенных,
пластмассовых корпусах креплением на DIN-рейку.
Длязащитыизмеренныхизапрограммированныхпараметровот
несанкционированного доступа, анализаторы имеют защиту в виде пользовательского пароля.
Программирование анализаторов и получение результатов измерений возможно разными
способами: непосредственно на анализаторе с помощью функциональных кнопок, с помощью
внешнего ПО для программирования GridVis, через интерфейс RS485 с использованием
протокола Modbus.
Лист № 2
Всего листов 6
На передней панели анализаторов расположены жидкокристаллический дисплей,
функциональные кнопки управления и светодиодные индикаторы. Клеммы для подключения к
измерительной цепи, цепи питания и интерфейсы у анализаторов расположены на боковых
панелях.
Анализаторы представлены одной модификацией UMG801.
Заводской номер наносится на маркировочную наклейку типографским методом в виде
цифрового кода.

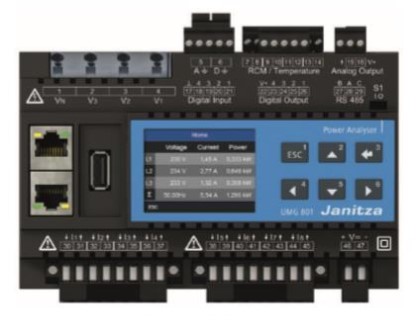

Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 – Общий вид анализаторов
Пломбирование анализаторов не предусмотрено.
Программное обеспечение
Программное обеспечение (далее – ПО) анализаторов состоит из встроенного и
внешнего ПО.
Встроенноепрограммноеобеспечениереализованоаппаратноиявляется
метрологически значимым. Метрологические характеристики анализаторов нормированы с
учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора
анализаторов предприятием-изготовителем и недоступно для потребителя. Уровень защиты
программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в
соответствии с Р 50.2.077-2014.
Внешнее ПО «GridVis» не является метрологически значимым и предназначено для
программирования анализаторов, отображения и анализа измеренных данных.
Конструкция анализаторов исключает возможность несанкционированного влияния на
ПО и измерительную информацию.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Идентификационные данные
Значение
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
firmware
1.0.0
-
Метрологические и технические характеристики
от 10 до 720
от 18 до 1000
Значение
Таблица 2 – Метрологические характеристики анализаторов
Наименование характеристики
Диапазон измерений среднеквадратического значения фазного
напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В
Диапазон измерений среднеквадратического значения линейного
напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В
Лист № 3
Всего листов 6
±0,2
0,01
от 0,6 до 6
±0,2 или ±0,5
1)
0,01 или 0,025
1)
±0,05
0,005
от 0 до 0,6·U
ном
2)
±0,3
±0,5
0,025
от 0 до 0,6·I
ном
3)
±0,3
Значение
от 45 до 65
±5,0
±0,0015·U
ном
от 0 до 20
от 0 до 1
±5,0
±0,0015·I
ном
от 0 до 20
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой основной относительной погрешности
измерений среднеквадратического значения фазного и линейного
напряжения переменного тока, %
Температурный коэффициент при измерении фазного (линейного)
напряжения переменного тока, %/°С
Диапазон измерений среднеквадратического значения силы
переменного тока в диапазоне частот от 45 до 65 Гц, А
Пределы допускаемой основной относительной погрешности
измерений среднеквадратического значения силы переменного тока,
%
Температурный коэффициент при измерении силы переменного тока,
%/°С
Диапазон измерений частоты переменного тока, Гц
Пределы допускаемой основной относительной погрешности
измерений частоты переменного тока, %
Температурный коэффициент при измерении частоты переменного
тока, %/°С
Диапазон измерений среднеквадратического значения n-й
гармонической составляющей напряжения переменного тока U
n
(для
n = от 1 до 50), В
Пределы допускаемой погрешности измерений
среднеквадратического значения n-й гармонической составляющей
напряжения переменного тока:
- относительной погрешности для U
n
≥ 0,01·U
ном,
%
- абсолютной погрешности для U
n
< 0,01·U
ном,
В
Диапазон измерений суммарного коэффициента гармонических
искажений по напряжению относительно основной гармоники, %
Пределы допускаемой абсолютной погрешности измерений
суммарного коэффициента гармонических искажений по
напряжению относительно основной гармоники, %
Диапазон измерений коэффициента мощности, отн. ед.
Пределы допускаемой основной абсолютной погрешности измерений
коэффициента мощности, отн. ед.
Температурный коэффициент при измерении коэффициента
мощности, отн. ед./
о
С
Диапазон измерений среднеквадратического значения n-й
гармонической составляющей силы переменного тока I
n
(для n = от 1
до 50), А
Пределы допускаемой погрешности измерений
среднеквадратического значения n-й гармонической составляющей
силы переменного тока, %:
- относительной погрешности для I
n
≥ 0,03·I
ном
- абсолютной погрешности для I
n
< 0,03·I
ном
Диапазон измерений суммарного коэффициента гармонических
искажений по току относительной основной гармоники, %
Пределы допускаемой абсолютной погрешности измерений
коэффициента гармонических искажений по току относительной
основной гармоники, %
Лист № 4
Всего листов 6
кВт (кВт·ч)
Продолжение таблицы 2
Наименование характеристикиЗначение
Диапазон измерений активной электрической мощности (энергии),
см. таблицу 3
см. таблицу 3
см. таблицу 4
вар (вар·ч)
Пределы допускаемой относительной погрешности измерений
активной электрической мощности (энергии), %
Температурный коэффициент при измерении активной
электрической мощности и энергии, %/°С
Диапазон измерений реактивной электрической мощности (энергии),
см. таблицу 5
см. таблицу 5
см. таблицу 6
(В·А·ч)
Пределы допускаемой относительной погрешности измерений
реактивной электрической мощности (энергии), %
Температурный коэффициент при измерении реактивной
электрической мощности и энергии, %/°С
Диапазон измерений полной электрической мощности (энергии), В·А
см. таблицу 7
см. таблицу 7
см. таблицу 8
Пределы допускаемой относительной погрешности измерений
полной электрической мощности (энергии), %
Температурный коэффициент при измерении полной электрической
мощности и энергии, %/°С
Нормальные условия измерений:
температура окружающей среды, °Сот +21 до +25
относительная влажность, %
от 30 до 80
Примечания
1)
в зависимости от назначения (конкретное значение указано в паспорте);
2)
U
ном
– здесь и далее, номинальное значение напряжения переменного тока
(конкретное значение указано в паспорте);
3)
I
ном
– здесь и далее, номинальное значение силы переменного тока (конкретное
значение указано в паспорте).
1,0
Таблица 3 – Метрологические характеристики при измерении активной электрической
мощности (энергии)
ЗначениеПределы допускаемой
Значение силынапряжения Коэффициент относительной погрешности, %
переменного тока, Апеременногомощности cos φДля классаДля класса
тока, В точности 0,2 точности 0,5
0,01·I
ном
I
0,05·I
ном
±0,4 ±1,0
0,05·I
ном
I
I
макс
от 0,8·U
ном
±0,2 ±0,5
0,02·I
ном
I
0,10·I
ном
до 1,2·U
ном
0,5L / 0,8C ±0,5
±1,0 0,10·I
ном
I
I
макс
0,5L / 0,8C ±0,3
±0,6
Таблица 4 – Температурный коэффициент при измерении активной электрической мощности
(энергии)
ЗначениеСредний температурный
Значение силынапряжения Коэффициент коэффициент, %/°С
переменного тока, Апеременногомощности cos φДля классаДля класса
тока, В точности 0,2 точности 0,5
0,05·I
ном
I
I
макс
от 0,8·U
ном
1,00,010,025
0,10·I
ном
I
I
макс
до 1,2·U
ном
0,5L0,02 0,05
Лист № 5
Всего листов 6
Значение силынапряжения
переменного тока, Апеременного
от 0,8·U
ном
1,0
0,10·I
I
I
0,5±1,0
Таблица 5 – Метрологические характеристики при измерении реактивной электрической
мощности (энергии)
Значение
Коэффициент sin φПределы допускаемой
(при индуктивной или относительной погрешности
тока, В
ёмкостной нагрузке)для класса точности 1,0, %
0,02·I
ном
I
0,05·I
ном
±1,25
0,05·I
ном
I
I
макс
±1,0
0,05·I
ном
I
0,10·I
ном
до 1,2·U
ном
0,5 ±1,25
номмакс
0,10·I
ном
I
I
макс
0,25±1,25
Коэффициент sin φ
нагрузке)
напряжениякоэффициент, %/°С
Таблица 6 – Температурный коэффициент при измерении реактивной электрической мощности
(энергии)
Средний
Значение силы
Значение
(при индуктивной
те
мп
ературный
переменного тока, А
переменного
тока, В
или ёмкостной
(
д
ля класса
точности 1,0)
0,05·I
ном
I
I
макс
от 0,8·U
ном
до 1,0 0,05
0,10·I
ном
I
I
макс
1,2·U
ном
0,5
0,075
Таблица 7 – Метрологические характеристики при измерении полной электрической мощности
(энергии)
тока Апеременного тока, В
Пределы допускаемой относительной
Значение силы
,
переменногоЗначение напряжения
погрешности для класса точности 0
,
5
,
%
0,05·I
I
I
0,02·I
ном
I
0,05·I
ном
от 0,8·U
ном
до 1,2·U
ном
±1,0
номмакс
±0,5
коэффициент, %/°С
Таблица 8 – Температурный коэффициент при измерении полной электрической мощности
(энергии)
Значение силы переменного Значение напряжения
Сре
д
н
и
й те
мп
ературн
ы
й
тока, А переменного тока, В
(для класса
точности 0
,
5)
0,05·I
ном
I
I
макс
от 0,8·U
ном
до 1,2·U
ном
0,05
Значение
от 24 до 48
4
Таблица 9 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания от источника постоянного тока:
- напряжение постоянного тока, В
Потребляемая мощность, Вт, не более
Габаритные размеры (длина×высота×глубина), мм, не более
144×90×76
0,42
Масса, кг, не более
Рабочие условия измерений:
– температура окружающего воздуха,
С:
– относительная влажность воздуха при температуре +25 °С, %
Средняя наработка на отказ, ч
Средний срок службы, лет
от -10 до +55
от 5 до 95
175 000
20
Знак утверждения типа
наносится на табличку с техническими данными на боковой стенке анализатора и на титульный
лист паспорта типографским способом.
Лист № 6
Всего листов 6
Комплектность средства измерений
поставляются в соответствии
с договором
Обозначение
---
ИЦРМ-МП-186-20
---
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
1 комплект
1 комплект
Таблица 10 – Комплектность анализаторов
Наименование
Анализатор мощности UMG801
Руководство по эксплуатации*
Паспорт
Методика поверки
Упаковка
Дополнительные принадлежности**
Комплект монтажных частей
____________
* Поставляется на CD-диске.
**Дополнительные принадлежности
поставки.
Сведения о методиках (методах) измерений
приведены в разделе «Описание изделия» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам мощности
UMG801
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
ГОСТ 8.551-2013«Государственнаяповерочнаясхемадлясредствизмерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц,
Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая
2015 года № 575, Приказом Федерального агентства по техническому регулированию и
метрологии от 29 мая 2018 года № 1053»
Приказ Федерального агентства по техническому регулированию и метрологии от 29
мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств
измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-1
до
2·10
9
Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 14
мая 2015 года № 575 «Об утверждении
для средств
измерений силы переменного электрического тока от 1·10
-8
до 100 А в диапазоне частот от
1·10
-1
до 1·10
6
Гц»
Готовы поверить данное средство измерений.
Поверка средств измерений.
