Номер госреестра:
82099-21
Наименование СИ:
Токосъемники измерительные
Обозначение типа:
ТИ2-х
Производитель:
Общество с ограниченной ответственностью "Научно-производственная коммерческая фирма "РусИнтелл" (ООО "РусИнтелл"), г. Москва, г. Зеленоград
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «30» июня 2021 г. № 1143
Регистрационный № 82099-21
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Токосъемники измерительные ТИ2-х
Назначение средства измерений
Токосъемники измерительные ТИ2-х (далее – токосъемники) предназначены
(совместносизмерительнымиприборами(анализаторамиспектра,вольтметрами
селективными)) для измерений силы тока синусоидальных, шумовых и импульсных
радиопомех в сетях электропитания, линиях связи, управления и передачи данных без
разрыва электрических цепей.
Описание средства измерений
Принцип действия токосъемников основан на взаимодействии первичной и
вторичной цепей токосъемника посредством магнитного поля, наведенного протекающим в
первичной цепи током.
Конструктивно токосъемник представляет собой трансформатор тока, первичную
обмотку которого образует провод цепи, в которой проводятся измерения. Повышающая
вторичная обмотка состоит из двух полуобмоток, намотанных на две части ферромагнитного
тороидального сердечника. Соединение полуобмоток осуществляется за счет контактных
площадок, расположенных на торцевых частях полуколец сердечника.
Влияние электрического поля устраняется путем электрического экранирования
вторичной обмотки. Подавление внешних магнитных полей предусмотрено за счет
симметричной конструкции.
Корпустокосъемниканеизолирован.Измерениявнеизолированныхи
высоковольтных сетях не допускаются.
Внешний вид токосъемников, места пломбировки от несанкционированного доступа
и места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на
рисунках 1, 2.
*
- место для нанесения наклейки «Знак утверждения типа» и знака поверки

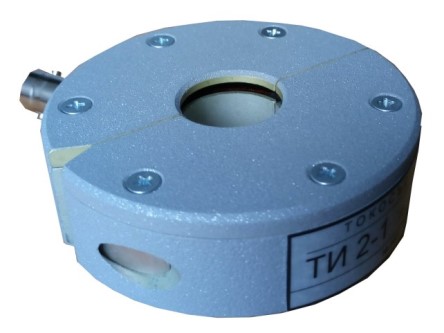

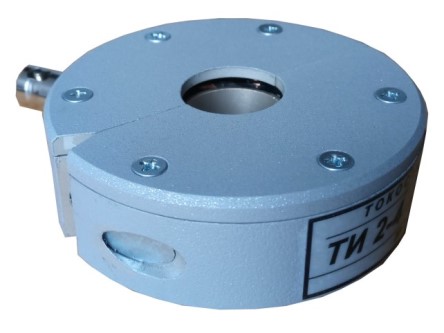

Рисунок 1 – ТИ2-1Рисунок 2 – ТИ2-4
*
**
Лист № 2
Всего листов 3
**
- места пломбировки от несанкционированного доступа
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на
свидетельство о поверке.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Значение
Таблица 1 – Метрологические характеристики
ТИ2-1ТИ2-4
Диапазон измерений рабочих частот, МГц:
от 0,0001 до 4 включ.
от 0,009 до 400
включ.
от 15 до 40
от -15 до +40
Коэффициент калибровки в диапазоне рабочих
частот, дБ (Ом
-1
)
Пределыдопускаемойабсолютной
погрешности коэффициента калибровки, дБ
±2,0
±2,0
Наименование характеристики
Значение
Таблица 2 – Основные технические характеристики
ТИ2-1ТИ2-4
Габаритные размеры (длина × ширина ×
высота), мм, не более90
75
25
0,3
Масса, кг, не более
Рабочие условия применения:
температура окружающего воздуха, ºС
относительная влажность воздуха %
атмосферное давление, кПа
20±5
от 30 до 80
от 84 до 106
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
корпус токосъемника методом наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность токосъемника ТИ2-1
Наименование
Токосъемник измерительный
Соединительный кабель
Футляр
Руководство по эксплуатации
Паспорт
Методика поверки
Свидетельство о первичной поверке
Обозначение
ТИ2-1
РУАБ.485 661.041
-РЭ
ПС
МП
-
Количество, шт.
1
1
1
1
1
1
1
Лист № 3
Всего листов 3
Таблица 4 – Комплектность токосъемника ТИ2-4
Наименование
Токосъемник измерительный
Соединительный кабель
Футляр
Руководство по эксплуатации
Паспорт
Методика поверки
Свидетельство о первичной поверке
Обозначение
ТИ2-4
РУАБ.485 661.051
-РЭ
ПС
МП
-
Количество, шт.
1
1
1
1
1
1
1
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации, пункты 8 и 9.
Нормативныедокументы,устанавливающиетребованияктокосъемникам
измерительным ТИ2-х
ГОСТ Р 8.564-96 ГСИ. Государственная поверочная схема для средств измерений
напряженности электрического поля в диапазоне частот 0 - 20 кГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений
напряженности электрического поля в диапазоне частот 0,0003 - 2500 МГц
ТУ-6681-814-31867483-17(РУАБ.468557.814-ТУ).Токосъемникиизмерительные
ТИ2-х. Технические условия.
